Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DHR241'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

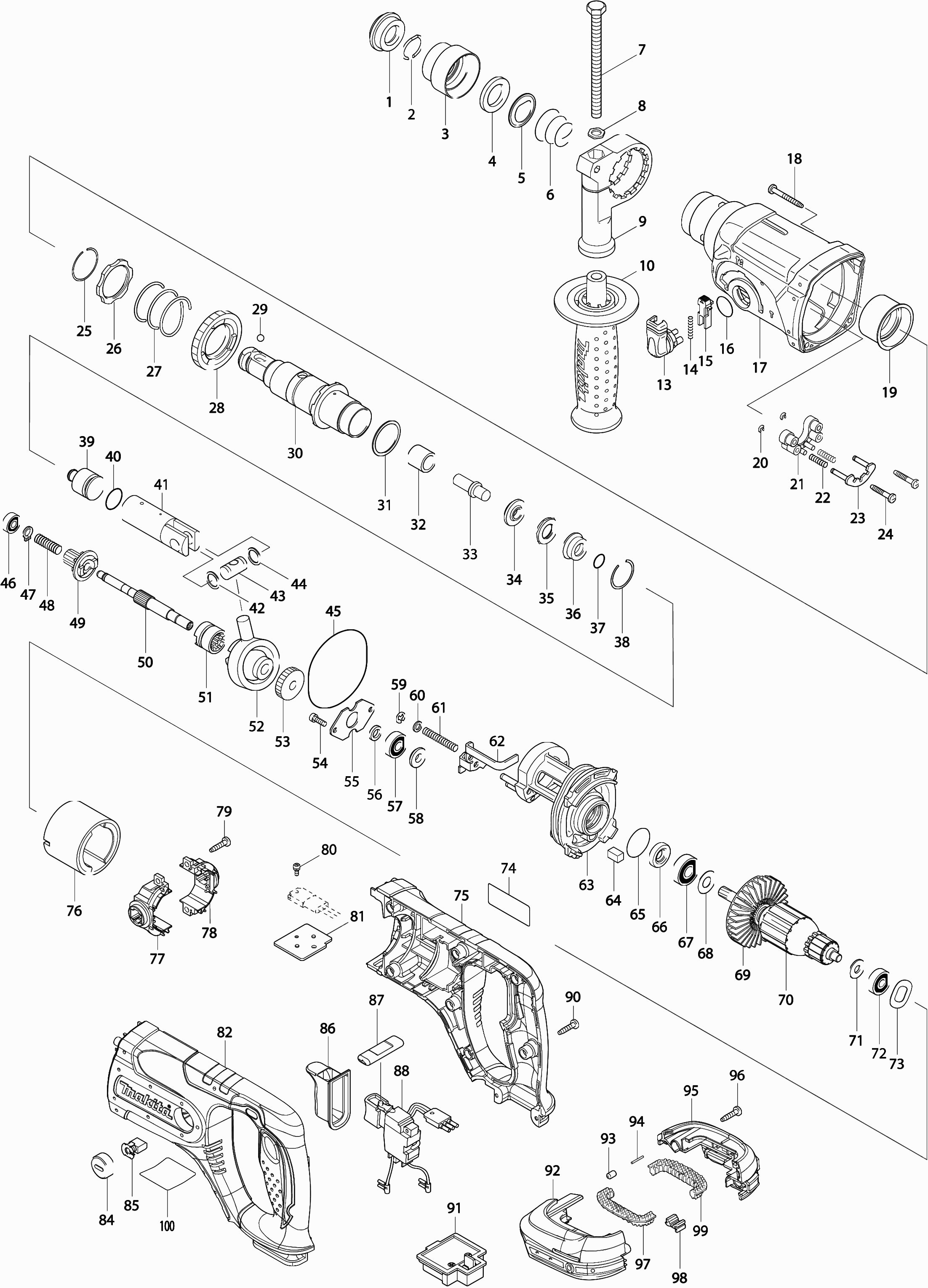

Tekeningen van de Makita DHR241
Onderdelen lijst van de Makita DHR241
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Rubber stofkap 35 | ||||
| 001* | 286263-4 | 1.01 | 1.22 | |
| Borgring 19 | ||||
| 002 | 233940-9 | 1.01 | 1.22 | |
| Boorhouderkap | ||||
| 003 | 417629-9 | 0.83 | 1.00 | |
| Ring 21 | ||||
| 004 | 257241-1 | 1.21 | 1.46 | |
| Geleidering | ||||
| 005 | 345187-4 | 0.83 | 1.00 | |
| Drukveer 21-29 | ||||
| 006 | 233916-6 | 0.83 | 1.00 | |
| Zeskant bout 8x120 | ||||
| 007 | 265583-9 | 1.21 | 1.46 | |
| Sluitring | ||||
| 008 | 345280-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 009 | 417630-4 | |||
| Handgreep | ||||
| 010 | 158057-6 | 9.52 | 11.52 | |
| Moer M8 | ||||
| 010A | 931402-8 | 0.83 | 1.00 | |
| Verstelknop | ||||
| 013 | 162245-9 | 1.43 | 1.73 | |
| Drukveer 3x28mm | ||||
| 014 | 234264-6 | 0.83 | 1.00 | |
| Blokkeerknop | ||||
| 015 | 419192-8 | 0.83 | 1.00 | |
| O-ring 17 | ||||
| 016 | 213278-8 | 0.83 | 1.00 | |
| Tandwielhuis cpl | ||||
| 017 | 158216-2 | 14.23 | 17.22 | |
| Keerring 25 | ||||
| 017A | 213345-9 | 1.43 | 1.73 | |
| Schroef 4x35 | ||||
| 018 | 266351-3 | 0.83 | 1.00 | |
| Naaldlager | ||||
| 019 | 153290-5 | 6.58 | 7.96 | |
| Stopring E-3 | ||||
| 020 | 961017-7 | 0.83 | 1.00 | |
| Geleide Basis Hr2450 | ||||
| 021 | 417796-0 | 0.83 | 1.00 | |
| Drukveer 4 Hr2450 Zwart | ||||
| 022 | 233344-5 | 0.83 | 1.00 | |
| Blokkeerplaat | ||||
| 023 | 163430-7 | 1.43 | 1.73 | |
| Tapschroef 4X25 Ga7020 | ||||
| 024 | 266374-1 | 0.83 | 1.00 | |
| Borgring 29 | ||||
| 025 | 233929-7 | 0.83 | 1.00 | |
| Revet 31 | ||||
| 026 | 267460-1 | 1.21 | 1.46 | |
| Drukveer 32 | ||||
| 027 | 233401-9 | 1.43 | 1.73 | |
| Tandwiel 51 | ||||
| 028 | 227109-5 | 10.81 | 13.08 | |
| Stalen bal 7.0 | ||||
| 029* | 216022-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 030 | 158574-6 | |||
| Sluitring 28 | ||||
| 031 | 267229-3 | 0.83 | 1.00 | |
| Bus | ||||
| 032 | 331769-8 | 1.72 | 2.08 | |
| Slagstuk | ||||
| 033 | 324669-9 | 2.08 | 2.52 | |
| Ring 10 | ||||
| 034 | 324402-9 | 1.43 | 1.73 | |
| Stootring | ||||
| 035* | 421955-0 | 1.21 | 1.46 | |
| O-ring huis | ||||
| 036 | 324216-6 | 5.22 | 6.32 | |
| O-ring 9 | ||||
| 037* | 213073-6 | 0.83 | 1.00 | |
| Veerring 28 | ||||
| 038* | 233917-4 | 0.83 | 1.00 | |
| Slagstuk | ||||
| 039 | 324214-0 | 3.22 | 3.90 | |
| O-ring 16 | ||||
| 040* | 213227-5 | 1.21 | 1.46 | |
| Zuiger cilinder | ||||
| 041 | 318132-2 | 12.58 | 15.22 | |
| Sluitring 12 | ||||
| 042 | 267104-3 | 0.83 | 1.00 | |
| Zuigerpen | ||||
| 043 | 324215-8 | 2.08 | 2.52 | |
| Sluitring 12 | ||||
| 044 | 267104-3 | 0.83 | 1.00 | |
| O-ring 63 | ||||
| 045 | 213727-5 | 2.44 | 2.95 | |
| Kogellager 606Zz A | ||||
| 046 | 210137-7 | 1.01 | 1.22 | |
| Borgring S-7 | ||||
| 047 | 961003-8 | 0.83 | 1.00 | |
| Drukveer 7 | ||||
| 048 | 233343-7 | 0.83 | 1.00 | |
| Tandwiel 10 | ||||
| 049 | 227179-4 | 17.90 | 21.66 | |
| Koppeling | ||||
| 050 | 324668-1 | 9.52 | 11.52 | |
| Koppelingsplaat Bhr 262 A | ||||
| 051 | 331992-5 | 6.58 | 7.96 | |
| Schommellager 10 Bhr200 A | ||||
| 052 | 219014-0 | 46.31 | 56.04 | |
| Tandwiel | ||||
| 053 | 226632-7 | 4.81 | 5.82 | |
| Zeskant bout 4x12 | ||||
| 054 | 266273-7 | 0.83 | 1.00 | |
| Lagerborging | ||||
| 055 | 345179-3 | 0.83 | 1.00 | |
| Sluitring 8 | ||||
| 056 | 267234-0 | 0.83 | 1.00 | |
| Kogellager 608Zz A | ||||
| 057 | 210046-0 | 0.83 | 1.00 | |
| Ring 8 | ||||
| 058 | 324212-4 | 4.58 | 5.54 | |
| Stopring E-4 | ||||
| 059 | 961011-9 | 0.83 | 1.00 | |
| Sluitring 5 | ||||
| 060 | 941102-2 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 061 | 233342-9 | 0.83 | 1.00 | |
| Wisselplaat | ||||
| 062 | 345220-2 | 0.83 | 1.00 | |
| Wisselplaat | ||||
| 062A | 345220-2 | 0.83 | 1.00 | |
| Wisselplaat | ||||
| 062B | 345363-0 | 1.43 | 1.73 | |
| Lagerhuis | ||||
| 063 | 141574-3 | 10.81 | 13.08 | |
| Dempingsvilt | ||||
| 064 | 443126-9 | 0.83 | 1.00 | |
| O-ring 26 | ||||
| 065 | 213407-3 | 1.21 | 1.46 | |
| Keerring 10 | ||||
| 066 | 213077-8 | 3.65 | 4.42 | |
| Kogellager 6000ddw | ||||
| 067 | 211289-7 | 12.58 | 15.22 | |
| Sluitring 10 | ||||
| 068 | 267213-8 | 0.83 | 1.00 | |
| Waaier 64 | ||||
| 069 | 240092-9 | 1.43 | 1.73 | |
| Anker | ||||
| 070 | 519226-8 | 23.75 | 28.74 | |
| Sluitring 7 | ||||
| 071 | 253823-7 | 0.83 | 1.00 | |
| Kogellager 627ddw | ||||
| 072 | 210045-2 | 3.22 | 3.90 | |
| Vulring | ||||
| 073 | 267816-8 | 0.83 | 1.00 | |
| Label 20mm Dhr241 | ||||
| 074 | 815J32-2 | 2.93 | 3.55 | |
| Motorhuis van Bhr241 | ||||
| 075 | 188577-6 | 14.90 | 18.03 | |
| Magneet houder | ||||
| 076 | 638020-0 | 17.90 | 21.66 | |
| Koolborstelhouder | ||||
| 077 | 638926-2 | 11.32 | 13.70 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 079 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 080 | 911011-9 | |||
| Koelplaat | ||||
| 081 | 689070-8 | 2.80 | 3.39 | |
| Motorhuis van Bhr241 | ||||
| 082 | 188577-6 | 14.90 | 18.03 | |
| Koolborsteldop | ||||
| 084 | 643829-7 | 0.83 | 1.00 | |
| Koolborstel set Cb-441 | ||||
| 085* | 194435-6 | 4.58 | 5.54 | |
| Schakelaarkap | ||||
| 086 | 424111-1 | 1.01 | 1.22 | |
| F/r schakelknop | ||||
| 087 | 450615-7 | 0.83 | 1.00 | |
| Schakelaar (2 contacten) | ||||
| 088A | 650587-8 | 26.11 | 31.59 | |
| Schakelaar (3 contacten) | ||||
| 088B | 650655-7 | 28.85 | 34.91 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 090 | 266326-2 | |||
| Aansluitunit (3 contacten) | ||||
| 091 | 644808-8 | 3.65 | 4.42 | |
| Batterijhuis (3 contacten) | ||||
| 092 | 187212-3 | 6.58 | 7.96 | |
| Rubber pen 5 | ||||
| 093 | 263036-2 | 1.21 | 1.46 | |
| Pen 1,5 | ||||
| 094 | 268184-2 | 0.83 | 1.00 | |
| Batterijhuis (3 contacten) | ||||
| 095 | 187212-3 | 6.58 | 7.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 096 | 266326-2 | |||
| Trillingsrubber | ||||
| 097 | 424042-4 | 2.08 | 2.52 | |
| Dempings vilt | ||||
| 098 | 424476-1 | 0.83 | 1.00 | |
| Trillingsrubber | ||||
| 099 | 424042-4 | 2.08 | 2.52 | |
| Label serienr Dhr241 | ||||
| 100 | 815J42-9 | 2.80 | 3.39 | |
| Boorhouder compleet | ||||
| 101 | 123100-0 | 43.02 | 52.05 | |
