Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DHS661'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

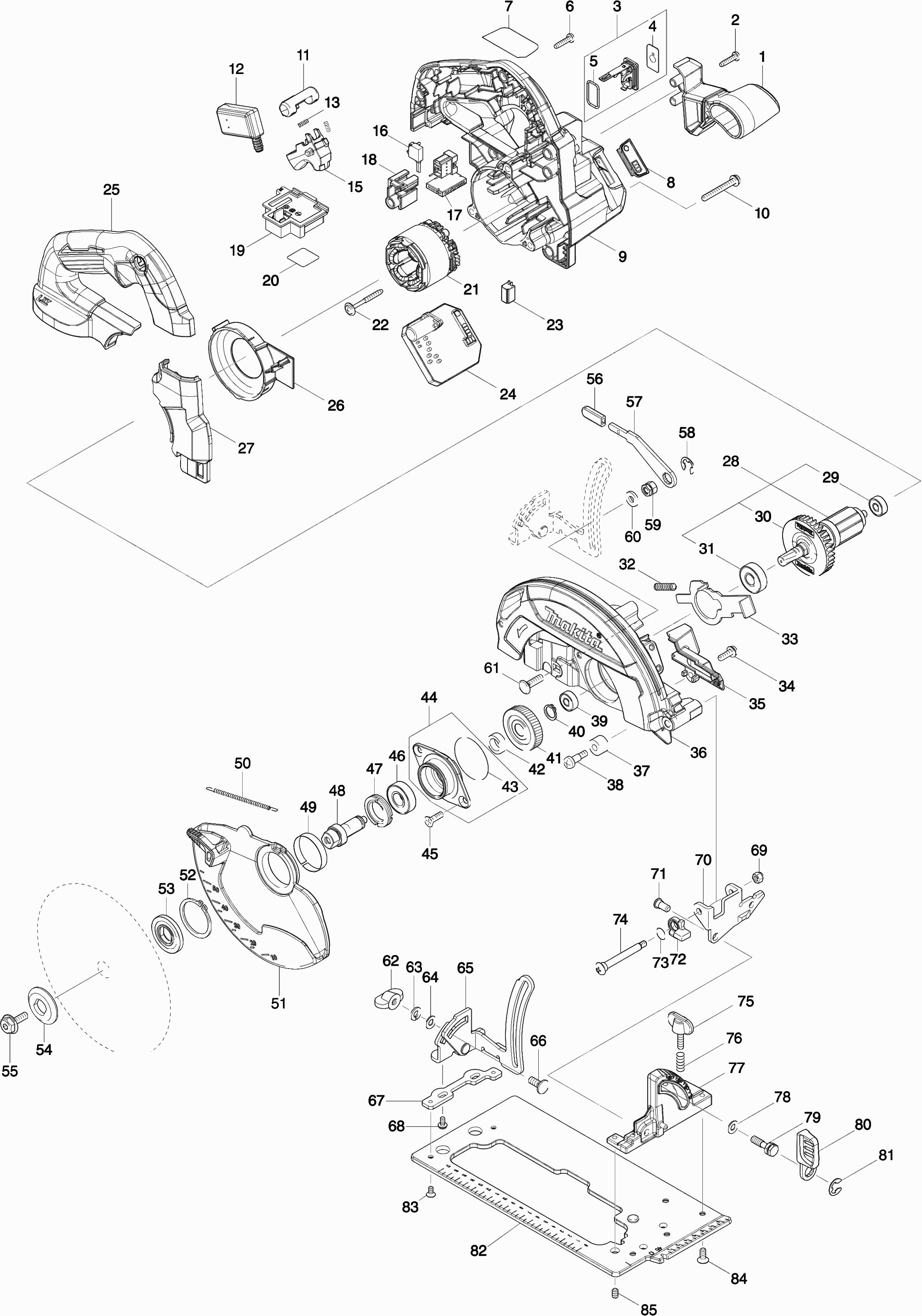

Tekeningen van de Makita DHS661
Onderdelen lijst van de Makita DHS661
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Handgreep (Voor) DHS660 | ||||
001 | 458590-1@141 | 3.65 | 4.42 | |
Tapschroef 4x18 | ||||
002 | 265A48-7@141 | 0.90 | 1.09 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
003 | 183J85-2@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
004 | 813T75-8@141 | |||
Schroef Vk 20mm | ||||
004C10 | 911233-1@141 | 0.83 | 1.00 | |
O-ring 16 | ||||
005 | 213218-6@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
005-1 | 213A42-3@141 | |||
Tapschroef 4x18 | ||||
006 | 265A48-7@141 | 0.90 | 1.09 | |
Naamplaat DHS661 | ||||
007 | 854N98-1@141 | 2.80 | 3.39 | |
Indicatieplaat DHS660 | ||||
008 | 144251-6@141 | 3.22 | 3.90 | |
Motorhuis DHS661 | ||||
009 | 140C49-7@141 | 12.58 | 15.22 | |
Rubber pen 6 | ||||
009C10 | 263005-3@141 | 0.83 | 1.00 | |
Schroef 5x40 | ||||
010 | 911263-2@141 | 0.83 | 1.00 | |
Vergrendelknop Kp0810/C | ||||
011 | 419704-7@141 | 1.51 | 1.83 | |
Schakelaar C3Xa-1Pspm Dsp600 | ||||
012 | 651083-9@141 | 19.88 | 24.05 | |
Drukveer 4 | ||||
013 | 231433-0@141 | 0.83 | 1.00 | |
Schakelknop DHS660 | ||||
015 | 458594-3@141 | 0.83 | 1.00 | |
Schakelunit DHS660 | ||||
016 | 632L80-6@141 | 10.81 | 13.08 | |
Sub-controller DHS661 | ||||
017 | 620754-9@141 | 31.61 | 38.25 | |
Houder BT DHS661 | ||||
018 | 458588-8@141 | 5.88 | 7.11 | |
Aansluitunit (3 contacten) | ||||
019 | 644809-6@141 | 4.08 | 4.94 | |
Serienr label DHS661 | ||||
020 | 854P03-0@141 | 2.80 | 3.39 | |
Niet meer leverbaar, geen vervanging | ||||
021 | 629362-3@141 | |||
Niet meer leverbaar, geen vervanging | ||||
021-1 | 629B61-9@141 | |||
Parker 4x40mm | ||||
022 | 251517-8@141 | 0.83 | 1.00 | |
Ledcircuit DHR680 | ||||
023 | 620936-3@141 | 8.46 | 10.24 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
024 | 620937-1@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
024-1 | 620L11-7@141 | |||
Handgreepdeksel DHS660 | ||||
025 | 458584-6@141 | 5.22 | 6.32 | |
Tussenplaat DHS660 | ||||
026 | 458586-2@141 | 1.02 | 1.23 | |
Afdekkap DHS660 | ||||
027 | 458592-7@141 | 1.01 | 1.22 | |
Anker 18V DHS660/661 | ||||
028 | 519527-4@141 | 31.61 | 38.25 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
029 | 211012-0@141 | |||
Waaier 55mm | ||||
030 | 240045-8@141 | 2.08 | 2.52 | |
Kogellager 6000ddw | ||||
031 | 211289-7@141 | 12.58 | 15.22 | |
Drukveer 6x29mm | ||||
032 | 233117-6@141 | 0.83 | 1.00 | |
Blokkeer Pen DHS660 | ||||
033 | 347400-6@141 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
034 | 911223-4@141 | |||
Kap DHS660 | ||||
035 | 458589-6@141 | 0.83 | 1.00 | |
Beschermkap DHS660/661 | ||||
036 | 140D07-9@141 | 46.31 | 56.04 | |
O-Ring 26 Hs6601 | ||||
036C10 | 213821-3@141 | 0.83 | 1.00 | |
Rubber bus 6 | ||||
037 | 262511-5@141 | 0.83 | 1.00 | |
Metaaalschroef M5 | ||||
038 | 265115-2@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | 211012-0@141 | |||
Borgring S-12 | ||||
040 | 961052-5@141 | 0.83 | 1.00 | |
Tandwiel 49 DHS660/661 | ||||
041 | 226192-9@141 | 3.65 | 4.42 | |
Ring 12 5604R | ||||
042 | 257173-2@141 | 0.83 | 1.00 | |
O-ring 39 | ||||
043 | 213512-6@141 | 2.44 | 2.95 | |
Lagerhuis DHS660/661 | ||||
044 | 135993-3@141 | 4.08 | 4.94 | |
Verzonkenschroef 5x13 | ||||
045 | 265034-2@141 | 0.83 | 1.00 | |
Kogellager 6001dw | ||||
046 | 211131-2@141 | 9.52 | 11.52 | |
Lagerborging 19-29 DHS660/661 | ||||
047 | 285843-3@141 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
048 | 327143-6@141 | |||
Opvulring | ||||
049 | 345469-4@141 | 1.43 | 1.73 | |
Trekveer 3 DHS660/661 | ||||
050 | 231832-6@141 | 1.01 | 1.22 | |
Verende beschermkap DHS660 | ||||
051 | 458680-0@141 | 4.58 | 5.54 | |
Borgring S-34 | ||||
052 | 961152-1@141 | 0.83 | 1.00 | |
Binnenflens 35 Dls600 A | ||||
053 | 224593-5@141 | 6.58 | 7.96 | |
Buitenflens 35mm | ||||
054 | 224409-4@141 | 1.72 | 2.08 | |
Inbusbout M6x18mm Li | ||||
055 | 266925-0@141 | 0.83 | 1.00 | |
Kap DHS660/661 | ||||
056 | 286036-5@141 | 0.83 | 1.00 | |
Hefboomplaat DHS660/661 | ||||
057 | 347399-5@141 | 1.01 | 1.22 | |
Borgring E-8 | ||||
058 | 257982-9@141 | 0.83 | 1.00 | |
Zeskantmoer M6 | ||||
059 | 264096-7@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
060 | 267118-2@141 | |||
Slotbout M6x20mm | ||||
061 | 266737-1@141 | 0.83 | 1.00 | |
Schroef M6 | ||||
062 | 252631-3@141 | 2.08 | 2.52 | |
Veerring 6 A | ||||
063 | 253903-9@141 | 0.83 | 1.00 | |
Sluitring 6x12mm | ||||
064 | 941151-9@141 | 0.83 | 1.00 | |
Dieptegeleider DHS660/661 | ||||
065 | 161899-9@141 | 5.24 | 6.34 | |
Slotbout M6x14 DSS610 | ||||
066 | 265939-6@141 | 0.83 | 1.00 | |
Geleideplaat DHS660/661 | ||||
067 | 347401-4@141 | 0.83 | 1.00 | |
Platkopschroef M4x8mm DHS660 | ||||
068 | 265648-7@141 | 0.83 | 1.00 | |
Zeskant borgmoer 5x8 | ||||
069 | 252103-8@141 | 0.83 | 1.00 | |
Hoekgeleider | ||||
070 | 345590-9@141 | 2.80 | 3.39 | |
Kraagpin 6-7 | ||||
071 | 256480-0@141 | 0.83 | 1.00 | |
Stopper | ||||
072 | 318823-5@141 | 1.27 | 1.54 | |
O-ring 7 | ||||
073 | 213977-2@141 | 0.83 | 1.00 | |
Tapschroef M5 | ||||
074 | 266734-7@141 | 1.27 | 1.54 | |
Schroef M5x20 | ||||
075 | 251896-4@141 | 1.21 | 1.46 | |
Drukveer 6 | ||||
076 | 231007-7@141 | 0.83 | 1.00 | |
Hoekgeleider DHS660/661 | ||||
077 | 319715-1@141 | 11.19 | 13.54 | |
Sluitring 6x12mm | ||||
078 | 941151-9@141 | 0.83 | 1.00 | |
Inbusbout M6X20mm DHS660 A | ||||
079 | 265B21-3@141 | 0.83 | 1.00 | |
Blokkeerhandel 45 DHS660/661 | ||||
080 | 271446-9@141 | 1.21 | 1.46 | |
Borgring E-8 | ||||
081 | 257982-9@141 | 0.83 | 1.00 | |
Voetplaat DHS660/661 | ||||
082 | 347398-7@141 | 10.81 | 13.08 | |
Met.schr. Vk M4x8mm | ||||
083 | 265085-5@141 | 0.83 | 1.00 | |
Verzonken schroef 5x12 | ||||
084 | 912212-2@141 | 0.83 | 1.00 | |
Stelschroef M5x8mm | ||||
085 | 266436-5@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
086 | 620K37-3@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
087 | 652119-7@141 |
