Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DJR183'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

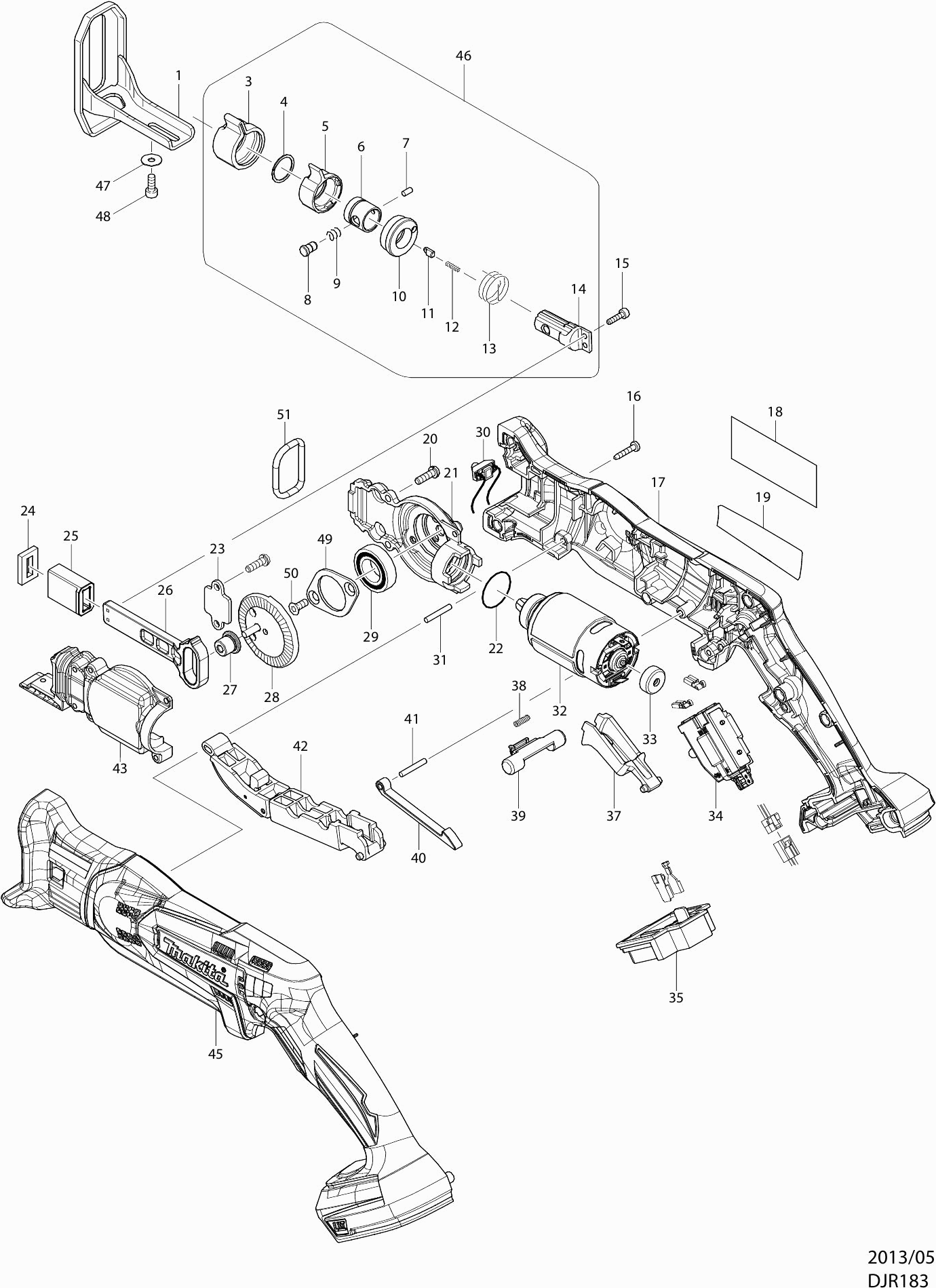

Tekeningen van de Makita DJR183
Onderdelen lijst van de Makita DJR183
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| zaagvoet | ||||
| 001 | 165740-8 | 4.81 | 5.82 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 003 | 424466-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 257981-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005 | 310496-0 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006 | 331963-2 | |||
| Pin 3 | ||||
| 007 | 268094-3 | 2.08 | 2.52 | |
| Kraagpin 5 | ||||
| 008 | 256492-3 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 009 | 233345-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010 | 453071-0 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 310495-2 | |||
| Drukveer 2 | ||||
| 012 | 233025-1 | 0.83 | 1.00 | |
| Torsieveer 17 JR3051 | ||||
| 013 | 233594-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 014 | 326113-2 | |||
| Inbusbout M3x12mm | ||||
| 015 | 265910-0 | 0.83 | 1.00 | |
| Tapschroef 3x16 | ||||
| 016 | 266130-9 | 0.83 | 1.00 | |
| Rubber pen 6 | ||||
| 017C10 | 263005-3 | 0.83 | 1.00 | |
| Sponsrubber DJR183 | ||||
| 017C20 | 423475-0 | 0.83 | 1.00 | |
| Naamplaat DJR183 | ||||
| 019 | 814V98-1 | 2.80 | 3.39 | |
| Tapschroef M4X14Mm JR100/102D | ||||
| 020 | 266747-8 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 021 | 319060-4 | 7.44 | 9.00 | |
| O-ring 22 | ||||
| 022 | 213961-7 | 0.83 | 1.00 | |
| Geleideplaat | ||||
| 023 | 346525-3 | 0.83 | 1.00 | |
| Beschermring | ||||
| 024 | 443185-3 | 0.83 | 1.00 | |
| Zaagasgeleider | ||||
| 025 | 313220-0 | 2.08 | 2.52 | |
| As | ||||
| 026 | 313271-3 | 4.58 | 5.54 | |
| Lagerbus 4mm | ||||
| 027 | 313270-5 | 1.43 | 1.73 | |
| Tandwielset | ||||
| 028 | 142284-5 | 11.19 | 13.54 | |
| Kogellager 6902Zz A | ||||
| 029 | 210153-9 | 1.01 | 1.22 | |
| Licht circuit DJR183 | ||||
| 030 | 620237-9 | 4.08 | 4.94 | |
| Pen 3 | ||||
| 031 | 256158-5 | 0.83 | 1.00 | |
| Motor 18,0V Jv185D * | ||||
| 032 | 629109-5 | 21.70 | 26.26 | |
| Stoot ring | ||||
| 033 | 424467-2 | 0.83 | 1.00 | |
| Schakelaar DJR183 | ||||
| 034 | 650712-1 | 28.85 | 34.91 | |
| Aansluitunit 18v (3 contacten) | ||||
| 035 | 643852-2 | 3.22 | 3.90 | |
| Schakelknop "r" | ||||
| 037 | 453072-8 | 1.06 | 1.28 | |
| Drukveer 4 | ||||
| 038 | 233438-6 | 0.83 | 1.00 | |
| Veiligheidsknop | ||||
| 039 | 454661-2 | 1.72 | 2.08 | |
| Verbindingstang | ||||
| 040 | 313219-5 | 1.43 | 1.73 | |
| Pen 3 | ||||
| 041 | 256158-5 | 0.83 | 1.00 | |
| Schakelaarhandel "f" | ||||
| 042 | 141128-6 | 4.58 | 5.54 | |
| Tandwielhuisdeksel | ||||
| 043 | 319061-2 | 5.88 | 7.11 | |
| Motorhuisset DJR183 | ||||
| 045 | 187760-2 | 14.23 | 17.22 | |
| Rubber pen 6 | ||||
| 045 | 263005-3 | 0.83 | 1.00 | |
| Sponsrubber DJR183 | ||||
| 045 | 423475-0 | 0.83 | 1.00 | |
| Zaagasset (incl nr.3 t/m 14) | ||||
| 046 | 126201-3 | 23.75 | 28.74 | |
| Sluitring 4 | ||||
| 047 | 253874-0 | 0.83 | 1.00 | |
| Inbusbout M4x10 | ||||
| 048 | 922112-8 | 0.83 | 1.00 | |
| Lagerborging | ||||
| 049 | 285738-0 | 0.83 | 1.00 | |
| Kruiskopschroef 4x10 | ||||
| 050 | 265035-0 | 0.83 | 1.00 | |
| Rubberring 23 | ||||
| 051 | 424597-9 | 0.83 | 1.00 | |
