Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DJR187'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

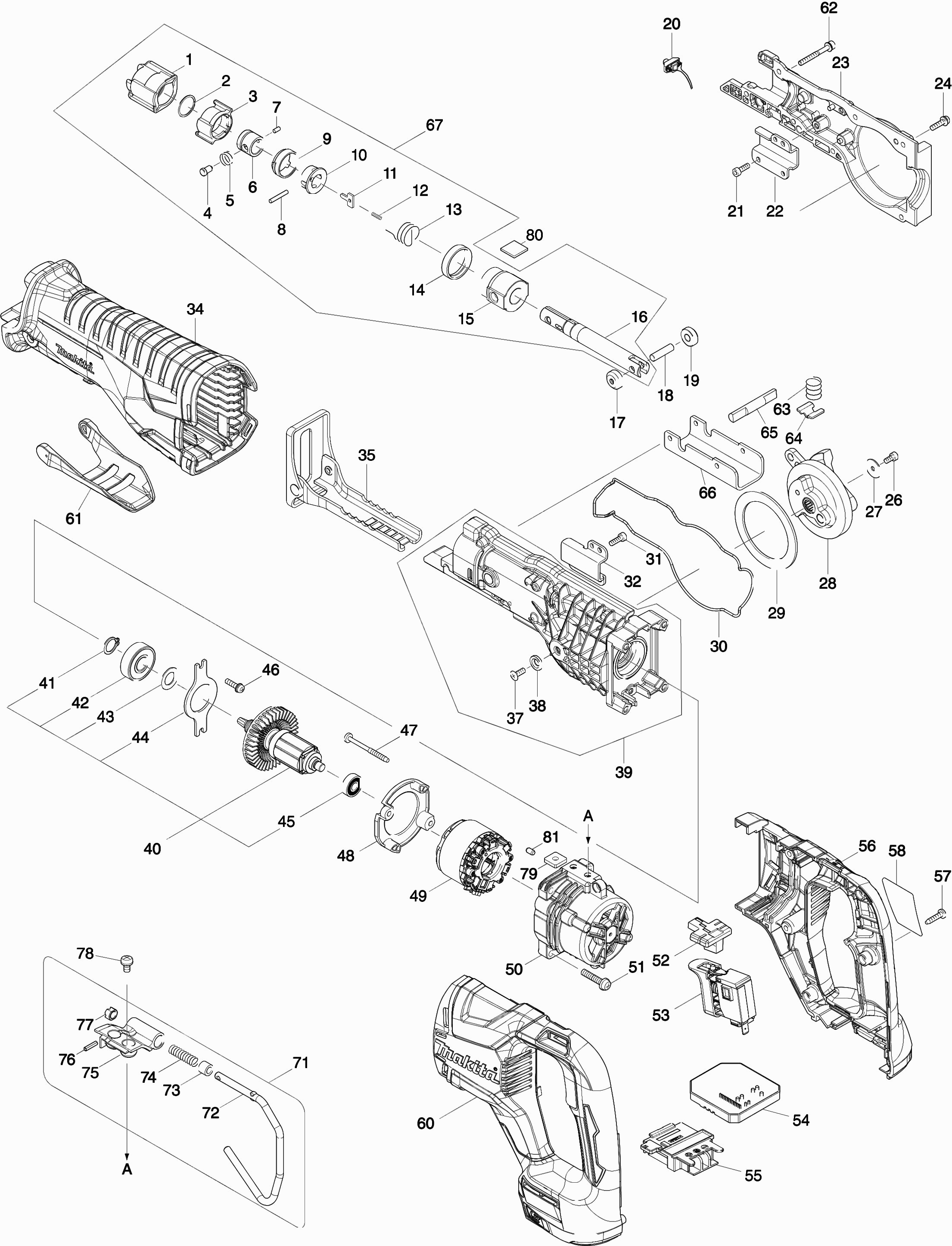

Tekeningen van de Makita DJR187
Onderdelen lijst van de Makita DJR187
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Beschermkap | ||||
| 001 | 424763-8@141 | 0.83 | 1.00 | |
| Borgring 18A | ||||
| 002 | 257430-8@141 | 0.83 | 1.00 | |
| Stuurhuls | ||||
| 003 | 310662-9@141 | 7.44 | 9.00 | |
| Kraagpin 5 | ||||
| 004 | 256569-4@141 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 005 | 234381-2@141 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 005A | 234381-2@141 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 005B | 233345-3@141 | 0.83 | 1.00 | |
| Geleidingsbus Bjr181 A | ||||
| 006 | 327043-0@141 | 1.24 | 1.50 | |
| Pin 3 | ||||
| 007 | 268094-3@141 | 2.08 | 2.52 | |
| Pen 3 | ||||
| 008 | 256158-5@141 | 0.83 | 1.00 | |
| Stuurhuls geleider | ||||
| 009 | 417791-0@141 | 2.08 | 2.52 | |
| Huls | ||||
| 010 | 418311-3@141 | 0.83 | 1.00 | |
| Drukplaat | ||||
| 011 | 345214-7@141 | 1.01 | 1.22 | |
| Drukveer 2 | ||||
| 012 | 233025-1@141 | 0.83 | 1.00 | |
| Torsieveer 17 | ||||
| 013 | 231687-9@141 | 0.83 | 1.00 | |
| Rubberring | ||||
| 014 | 424762-0@141 | 0.83 | 1.00 | |
| Zaagas Compl | ||||
| 015 | 127397-3@141 | 28.85 | 34.91 | |
| Keerring 14 | ||||
| 015A | 213151-2@141 | 2.80 | 3.39 | |
| X-ring 14 | ||||
| 015B | 213174-0@141 | 2.80 | 3.39 | |
| Zaagas Compl | ||||
| 016 | 127397-3@141 | 28.85 | 34.91 | |
| Steunwiel | ||||
| 017 | 310663-7@141 | 0.83 | 1.00 | |
| Pen 6 | ||||
| 018 | 268341-2@141 | 0.83 | 1.00 | |
| Steunwiel | ||||
| 019 | 310663-7@141 | 0.83 | 1.00 | |
| Licht circuit | ||||
| 020 | 620434-7@141 | 5.22 | 6.32 | |
| Inbusbout 4x12 | ||||
| 021 | 265353-6@141 | 0.83 | 1.00 | |
| Geleider | ||||
| 022 | 346936-2@141 | 1.24 | 1.50 | |
| Tandwielhuis | ||||
| 023 | 143362-4@141 | 11.16 | 13.50 | |
| Schroef 4X16 A | ||||
| 024 | 911526-6@141 | 0.83 | 1.00 | |
| Inbusbout M4X8 A | ||||
| 026 | 265911-8@141 | 0.83 | 1.00 | |
| Sluitring 4 | ||||
| 027 | 267491-0@141 | 0.83 | 1.00 | |
| Tandwiel DJR187 A | ||||
| 028 | 140D35-4@141 | 21.87 | 26.46 | |
| Sluitring 54 | ||||
| 029 | 267490-2@141 | 1.72 | 2.08 | |
| Afdichtring | ||||
| 030 | 424764-6@141 | 0.83 | 1.00 | |
| Inbusbout 4x12 | ||||
| 031 | 265353-6@141 | 0.83 | 1.00 | |
| Geleider | ||||
| 032 | 346935-4@141 | 1.24 | 1.50 | |
| Beschermhuls | ||||
| 034 | 424765-4@141 | 16.07 | 19.44 | |
| Zaagvoet JR3061T A | ||||
| 035 | 161811-9@141 | 7.44 | 9.00 | |
| Verzonken schroef 4x10 | ||||
| 037 | 265135-6@141 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 038 | 253825-3@141 | 0.83 | 1.00 | |
| Tandwielhuis L DJR187 | ||||
| 039 | 127462-8@141 | 21.87 | 26.46 | |
| Anker Compl DJR360 A | ||||
| 040 | 519528-2@141 | 65.59 | 79.36 | |
| Borgring S-12 | ||||
| 041 | 961052-5@141 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 042 | 211129-9@141 | 7.44 | 9.00 | |
| Sluitring 12 | ||||
| 043 | 253744-3@141 | 0.83 | 1.00 | |
| Lagerborging | ||||
| 044 | 285740-3@141 | 0.83 | 1.00 | |
| Kogellager 607Zz A | ||||
| 045 | 211382-7@141 | 0.83 | 1.00 | |
| Schroef 4X16 A | ||||
| 046 | 911526-6@141 | 0.83 | 1.00 | |
| Tapschroef 4x45 | ||||
| 047 | 266069-6@141 | 0.83 | 1.00 | |
| Tussenplaat Djr187 | ||||
| 048 | 456178-1@141 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 049 | 629179-4@141 | |||
| Motorhuis | ||||
| 050 | 412476-3@141 | 4.08 | 4.94 | |
| Schroef 5x25 | ||||
| 051 | 911243-8@141 | 0.83 | 1.00 | |
| Omkeerknop Djr187 | ||||
| 052 | 456177-3@141 | 2.08 | 2.52 | |
| Schakelaar | ||||
| 053 | 650759-5@141 | 17.90 | 21.66 | |
| Controller A Djr187 A | ||||
| 054 | 620812-1@141 | 85.25 | 103.15 | |
| Aansluitunit Bcl182D(3 Cont) A | ||||
| 055 | 643523-1@141 | 5.22 | 6.32 | |
| Aansluitunit | ||||
| 055A | 643874-2@141 | 3.65 | 4.42 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056 | 183C47-8@141 | |||
| Handgreep Set Djr187 A | ||||
| 056A | 183K23-0@141 | 23.75 | 28.74 | |
| Rubber pen 6 | ||||
| 056C10 | 263005-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057 | 266326-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057-1 | 265B67-9@141 | |||
| Naamplaat | ||||
| 058 | 851P12-0@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 060 | 183C47-8@141 | |||
| Handgreep Set Djr187 A | ||||
| 060A | 183K23-0@141 | 23.75 | 28.74 | |
| Rubber pen 6 | ||||
| 060C10 | 263005-3@141 | 0.83 | 1.00 | |
| Deblokkeerhandel | ||||
| 061 | 456176-5@141 | 1.43 | 1.73 | |
| Inbbusschroef M4x35 | ||||
| 062 | 266979-7@141 | 0.83 | 1.00 | |
| Drukveer 12 | ||||
| 063 | 231231-2@141 | 0.83 | 1.00 | |
| Blokkeerplaat | ||||
| 064 | 346938-8@141 | 0.83 | 1.00 | |
| Blokkeerpen | ||||
| 065 | 326599-0@141 | 3.22 | 3.90 | |
| Geleidingsplaat Djr187 | ||||
| 066 | 346937-0@141 | 1.80 | 2.18 | |
| Zaagas Compl | ||||
| 067 | 127397-3@141 | 28.85 | 34.91 | |
| Haak Compleet Djr187 | ||||
| 071 | 123455-3@141 | 3.95 | 4.78 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 072 | 281223-1@141 | |||
| Bus 6 | ||||
| 073 | 262561-0@141 | 0.83 | 1.00 | |
| Drukveer 7 | ||||
| 074 | 233455-6@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 075 | 319344-0@141 | |||
| Spanstift 3-12 | ||||
| 076 | 951057-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 077 | 310661-1@141 | |||
| Schroef 5x10 | ||||
| 078 | 911209-8@141 | 0.83 | 1.00 | |
| Vierkant moer M5 | ||||
| 079 | 264002-2@141 | 0.83 | 1.00 | |
| Dempingsvilt | ||||
| 080 | 424858-7@141 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 081 | 263002-9@141 | 0.83 | 1.00 | |
