Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DJR360'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

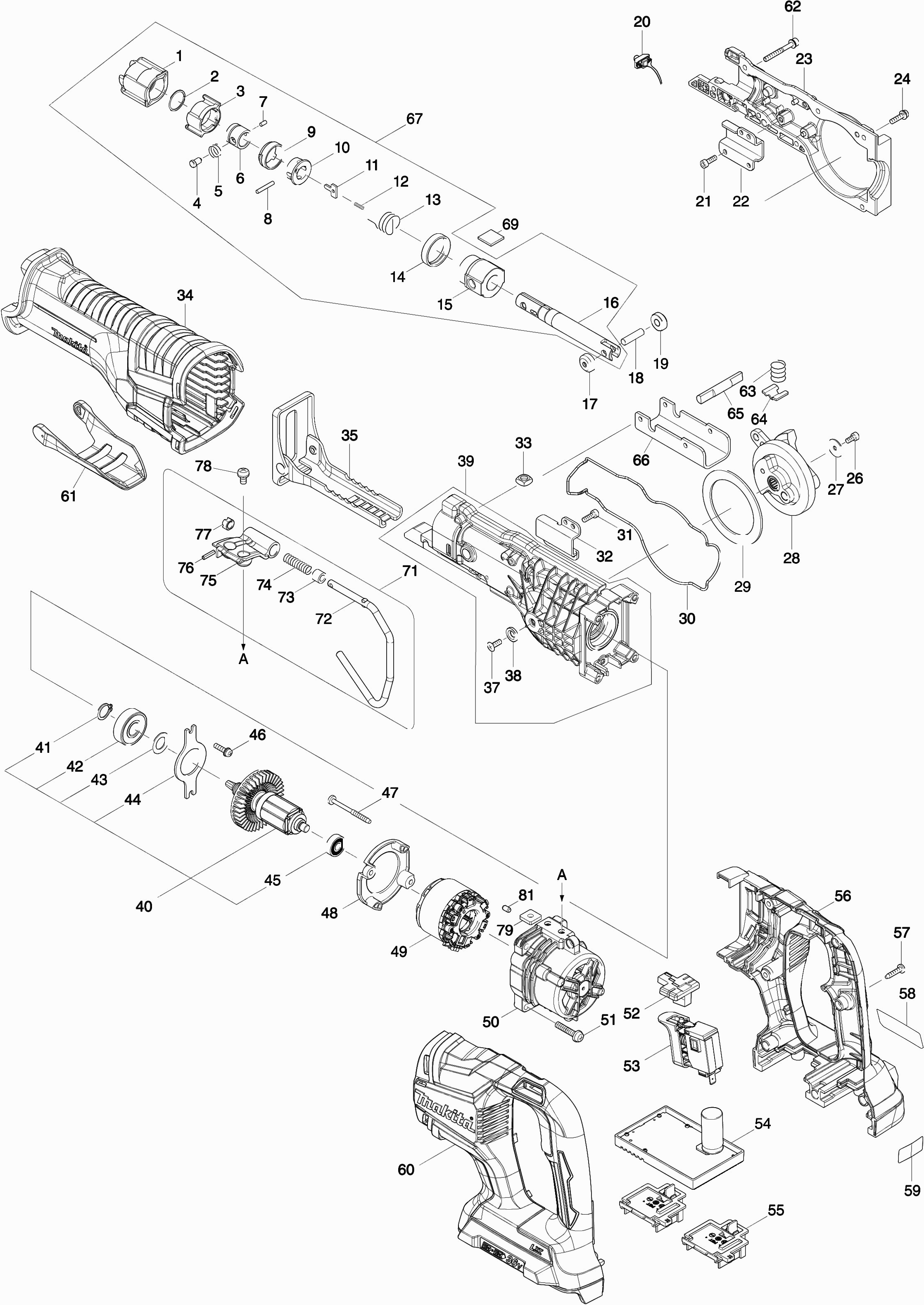

Tekeningen van de Makita DJR360
Onderdelen lijst van de Makita DJR360
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Beschermkap Djr187 | ||||
| 001 | 424763-8 | 0.83 | 1.00 | |
| Borgring 18 A | ||||
| 002 | 257430-8 | 0.83 | 1.00 | |
| Stuurhuls Djr187 | ||||
| 003 | 310662-9 | 7.22 | 8.74 | |
| Kraagpin 5 Djr187 | ||||
| 004 | 256569-4 | 0.83 | 1.00 | |
| Drukveer 6Mm Bjr240 A | ||||
| 005 | 233345-3 | 0.83 | 1.00 | |
| Drukveer 6Mm Bjr240 A | ||||
| 005A | 233345-3 | 0.83 | 1.00 | |
| Drukveer 6Mm Bjr240 A | ||||
| 005B | 233345-3 | 0.83 | 1.00 | |
| Geleidingsbus Bjr181 A | ||||
| 006 | 327043-0 | 1.20 | 1.45 | |
| Pin 3 Bjr240 | ||||
| 007 | 268094-3 | 2.02 | 2.44 | |
| Pen 3 T221Dw | ||||
| 008 | 256158-5 | 0.83 | 1.00 | |
| Stuurhuls Geleider Bjr240 | ||||
| 009 | 417791-0 | 2.02 | 2.44 | |
| Huls Jr3050T | ||||
| 010 | 418311-3 | 0.83 | 1.00 | |
| Drukplaat Bjr240 | ||||
| 011 | 345214-7 | 0.98 | 1.19 | |
| Drukveer 2 6702Dw | ||||
| 012 | 233025-1 | 0.83 | 1.00 | |
| Torsieveer 17 Jr3060T A | ||||
| 013 | 231687-9 | 0.83 | 1.00 | |
| Rubberring Djr187 | ||||
| 014 | 424762-0 | 0.83 | 1.00 | |
| Zaagasgeleider Djr360 | ||||
| 015 | 144012-4 | 10.50 | 12.70 | |
| Keerring 14 Jr3050T | ||||
| 015A | 213151-2 | 2.71 | 3.28 | |
| X-Ring 14 Jr3030T | ||||
| 015B | 213174-0 | 2.71 | 3.28 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 016 | 161376-1 | |||
| Steunwiel Djr360 | ||||
| 017 | 310663-7 | 0.83 | 1.00 | |
| Pen 6 Djr187 | ||||
| 018 | 268341-2 | 0.83 | 1.00 | |
| Steunwiel Djr360 | ||||
| 019 | 310663-7 | 0.83 | 1.00 | |
| Licht Circuit Djr187 | ||||
| 020 | 620434-7 | 5.06 | 6.12 | |
| Inbusbout M4X12 A | ||||
| 021 | 922118-6 | 0.83 | 1.00 | |
| Stang Geleider Djr187 | ||||
| 022 | 346936-2 | 1.20 | 1.45 | |
| Tandwielhuis Djr187 | ||||
| 023 | 143362-4 | 11.82 | 14.30 | |
| Schroef 4X16 A | ||||
| 024 | 911526-6 | 0.83 | 1.00 | |
| Inbusbout M4X8 A | ||||
| 026 | 265911-8 | 0.83 | 1.00 | |
| Sluitring 4 | ||||
| 027 | 267491-0 | 0.83 | 1.00 | |
| Tandwiel DJR187 A | ||||
| 028 | 140D35-4 | 21.23 | 25.69 | |
| Sluitring 54 | ||||
| 029 | 267490-2 | 1.67 | 2.02 | |
| Afdichtring Djr187 | ||||
| 030 | 424764-6 | 0.83 | 1.00 | |
| Inbusbout M4X12 A | ||||
| 031 | 922118-6 | 0.83 | 1.00 | |
| Stang Geleider Links Djr187 | ||||
| 032 | 346935-4 | 1.20 | 1.45 | |
| Beschermhuls Djr360 | ||||
| 034 | 424767-0 | 15.60 | 18.88 | |
| Niet meer leverbaar, geen vervanging | ||||
| 035 | 161811-9 | |||
| Verzonken Schroef M4X10 A | ||||
| 037 | 912112-6 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 038 | 253825-3 | 0.83 | 1.00 | |
| Tandwielhuis L DJR187 A | ||||
| 039 | 127462-8 | 21.23 | 25.69 | |
| Anker Compl DJR360 A | ||||
| 040 | 519528-2 | 63.68 | 77.05 | |
| Borgring S-12 | ||||
| 041 | 961052-5 | 0.83 | 1.00 | |
| Kogellager 6201Ddw P | ||||
| 042 | 211129-9 | 7.22 | 8.74 | |
| Sluitring 12 | ||||
| 043 | 253744-3 | 0.83 | 1.00 | |
| Lagerborging Djr187 | ||||
| 044 | 285740-3 | 0.83 | 1.00 | |
| Kogellager 607Zz A | ||||
| 045 | 211382-7 | 3.20 | 3.87 | |
| Schroef 4X16 A | ||||
| 046 | 911526-6 | 0.83 | 1.00 | |
| Tapschroef 4X45 | ||||
| 047 | 266069-6 | 0.83 | 1.00 | |
| Tussenplaat Djr187 | ||||
| 048 | 456178-1 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 049 | 629180-9 | |||
| Veld DHW080 A | ||||
| 049-1 | 629C12-8 | 13.17 | 15.94 | |
| Motorhuis Djr187 A | ||||
| 050 | 412476-3 | 3.96 | 4.79 | |
| Schroef 5X25 | ||||
| 051 | 911243-8 | 0.83 | 1.00 | |
| Omkeerknop Djr187 | ||||
| 052 | 456177-3 | 2.02 | 2.44 | |
| Schakelaar C3Jw-6B-2 Djr187 | ||||
| 053 | 650759-5 | 17.38 | 21.03 | |
| Controller A Djr360 | ||||
| 054 | 620455-9 | 92.95 | 112.47 | |
| Aansluitunit Bhr241 (3 Cont) A | ||||
| 055 | 644808-8 | 3.54 | 4.28 | |
| Handgreep Set Djr360 | ||||
| 056 | 183C50-9 | 28.02 | 33.90 | |
| Rubber Pen 6 AC320H P | ||||
| 056A | 263005-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057 | 266326-2 | |||
| Naamplaat Djr360 | ||||
| 058 | 851P31-6 | 2.71 | 3.28 | |
| Handgreep Set Djr360 | ||||
| 060 | 183C50-9 | 28.02 | 33.90 | |
| Rubber Pen 6 AC320H P | ||||
| 060A | 263005-3 | 0.83 | 1.00 | |
| Deblokkeerhandel Djr187 | ||||
| 061 | 456176-5 | 1.39 | 1.68 | |
| Inbbusschroef M4X35 Wr | ||||
| 062 | 266979-7 | 0.83 | 1.00 | |
| Drukveer 12 | ||||
| 063 | 231231-2 | 0.83 | 1.00 | |
| Blokkeerplaat Djr187 | ||||
| 064 | 346938-8 | 0.83 | 1.00 | |
| Blokkeerpen Djr187 | ||||
| 065 | 326599-0 | 3.12 | 3.78 | |
| Geleidingsplaat Djr187 | ||||
| 066 | 346937-0 | 2.03 | 2.46 | |
| Zaagas Compl Djr360 A | ||||
| 067 | 127398-1 | 33.36 | 40.37 | |
| Dempingsvilt Djr360 | ||||
| 069 | 424902-0 | 0.83 | 1.00 | |
| Draaghaak reciprozaag | ||||
| 071 | 123456-1 | 4.00 | 4.84 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 072 | 281223-1 | |||
| Bus 6 Bjr181 * | ||||
| 073 | 262561-0 | 0.83 | 1.00 | |
| Drukveer 7 Bjr181 | ||||
| 074 | 233455-6 | 0.83 | 1.00 | |
| Verbindingstuk Djr360* | ||||
| 075 | 319345-8 | 4.44 | 5.37 | |
| Spanstift 3-12 | ||||
| 076 | 951057-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 077 | 310661-1 | |||
| Met.schr M5x10mm A | ||||
| 078 | 911209-8 | 0.83 | 1.00 | |
| Moer M5 Bjr181 | ||||
| 079 | 264002-2 | 0.83 | 1.00 | |
| Rubber Pen 4 6413 A | ||||
| 081 | 263002-9 | 0.83 | 1.00 | |
| Controller B DRS780 | ||||
| 082 | 620K37-3 | 11.55 | 13.98 | |
| Draadboom DDA460 | ||||
| 083 | 638A31-1 | 5.40 | 6.53 | |
| Met.schr M2x6mm | ||||
| 084 | 652119-7 | 0.83 | 1.00 | |
