Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DJV181'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

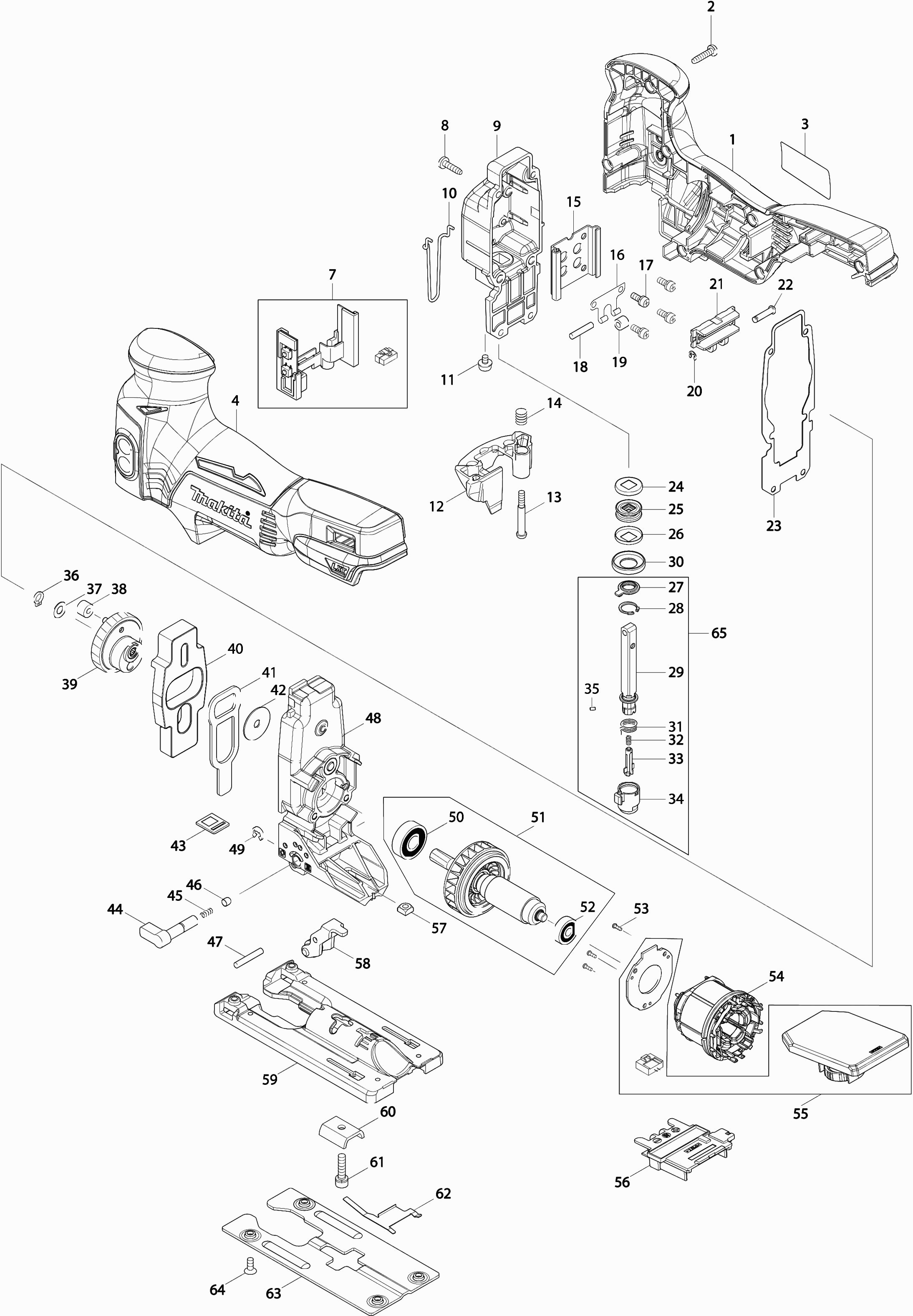

Tekeningen van de Makita DJV181
Onderdelen lijst van de Makita DJV181
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis | ||||
| 001 | 187704-2 | 21.70 | 26.26 | |
| Rubber pen 6 | ||||
| 001A | 263005-3 | 0.83 | 1.00 | |
| Label "schakel" | ||||
| 001B | 801V48-5 | 2.80 | 3.39 | |
| Tapschroef 4x18 | ||||
| 002 | 265A48-7 | 0.90 | 1.09 | |
| Naamplaat "djv181" | ||||
| 003 | 814S24-2 | 2.80 | 3.39 | |
| Motorhuis | ||||
| 004 | 187704-2 | 21.70 | 26.26 | |
| Rubber pen 6 | ||||
| 004A | 263005-3 | 0.83 | 1.00 | |
| Label "schakel" | ||||
| 004B | 801V48-5 | 2.80 | 3.39 | |
| Schakelaar | ||||
| 007 | 632A96-5 | 23.75 | 28.74 | |
| Tapschroef Ct4x16 | ||||
| 008 | 266034-5 | 0.83 | 1.00 | |
| Tandwielhuisdeksel | ||||
| 009 | 142112-4 | 17.92 | 21.68 | |
| Beschermveer | ||||
| 010 | 326302-9 | 0.83 | 1.00 | |
| Met.schroef Ck M4x6mm | ||||
| 011 | 911104-2 | 0.83 | 1.00 | |
| Snelsluiting | ||||
| 012 | 454483-0 | 2.08 | 2.52 | |
| Kruiskopschroef M4 | ||||
| 013 | 265026-1 | 1.43 | 1.73 | |
| Trekveer 6 | ||||
| 014 | 231659-4 | 0.83 | 1.00 | |
| Geleider | ||||
| 015 | 346687-7 | 5.22 | 6.32 | |
| Bladveer | ||||
| 016 | 232207-2 | 2.08 | 2.52 | |
| Schroef 4x10 | ||||
| 017 | 911111-5 | 0.83 | 1.00 | |
| Pen 4 | ||||
| 018 | 256117-9 | 0.83 | 1.00 | |
| Glijlager 4 | ||||
| 019 | 214031-5 | 0.83 | 1.00 | |
| Stopring E-3 | ||||
| 020 | 961017-7 | 0.83 | 1.00 | |
| Brugstuk | ||||
| 021 | 310837-0 | 12.55 | 15.19 | |
| Borgpin 4 | ||||
| 022 | 268090-1 | 1.43 | 1.73 | |
| Pakking | ||||
| 023 | 442195-7 | 2.08 | 2.52 | |
| Schotelring 8mm | ||||
| 024 | 267854-0 | 0.83 | 1.00 | |
| Stofring 8 | ||||
| 025 | 421815-6 | 1.02 | 1.23 | |
| Schotelring 8mm | ||||
| 026 | 267854-0 | 0.83 | 1.00 | |
| Stofkap v schakelaar | ||||
| 027 | 424569-4 | 0.83 | 1.00 | |
| Borgring R-13 | ||||
| 028 | 962063-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 029 | 165724-6 | |||
| Ring 21mm | ||||
| 030 | 257347-5 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031 | 233591-8 | |||
| Drukveer 4 | ||||
| 032 | 233314-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 033 | 310485-5 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 034 | 310547-9 | |||
| Pen 2mm | ||||
| 035 | 256528-8 | 0.83 | 1.00 | |
| Borgring S-6 | ||||
| 036 | 961002-0 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 037 | 253715-0 | 0.83 | 1.00 | |
| Naaldlager 407 | ||||
| 038 | 212092-9 | 14.23 | 17.22 | |
| Tandwiel | ||||
| 039 | 142109-3 | 28.73 | 34.76 | |
| Gewichtsblok | ||||
| 040 | 313260-8 | 8.84 | 10.70 | |
| Drukplaat | ||||
| 041 | 346688-5 | 1.43 | 1.73 | |
| Sluitring 6x25mm | ||||
| 042 | 253196-8 | 1.06 | 1.28 | |
| Rubber plaat | ||||
| 043 | 454484-8 | 0.83 | 1.00 | |
| Verstelknop | ||||
| 044 | 272280-0 | 1.21 | 1.46 | |
| Drukveer 3 4340/41 | ||||
| 045 | 233139-6 | 0.83 | 1.00 | |
| Kap 5 | ||||
| 046 | 286032-3 | 0.83 | 1.00 | |
| Pin 4 | ||||
| 047 | 268063-4 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 048 | 142111-6 | 19.88 | 24.05 | |
| Stopring E-5 | ||||
| 049 | 961018-5 | 0.83 | 1.00 | |
| Kogellager 6000ddw | ||||
| 050 | 211289-7 | 12.58 | 15.22 | |
| Anker 14,4v | ||||
| 051 | 519329-8 | 80.00 | 96.80 | |
| Kogellager 626zz | ||||
| 052 | 210143-2 | 2.80 | 3.39 | |
| Parker Ck 2x6mm | ||||
| 053 | 266490-9 | 0.83 | 1.00 | |
| Veld 18v | ||||
| 054 | 629996-2 | 26.64 | 32.23 | |
| Toerenregelcircuit | ||||
| 055 | 620B23-0 | 121.98 | 147.60 | |
| Aansluitunit Bcl182D(3 Cont) A | ||||
| 056 | 643523-1 | 5.22 | 6.32 | |
| Aansluitunit | ||||
| 056 | 643875-0 | 3.22 | 3.90 | |
| Moer M5-8 | ||||
| 057 | 252171-1 | 0.83 | 1.00 | |
| Steunwiel compleet | ||||
| 058 | 142110-8 | 9.52 | 11.52 | |
| Zaagvoet | ||||
| 059 | 319016-7 | 9.52 | 11.52 | |
| Montageplaat | ||||
| 060 | 345237-5 | 0.83 | 1.00 | |
| Zeskant Bout 5X20 LF1000 A | ||||
| 061 | 265550-4 | 0.83 | 1.00 | |
| Bladveer | ||||
| 062 | 232208-0 | 0.83 | 1.00 | |
| Glijplaat | ||||
| 063 | 346685-1 | 2.80 | 3.39 | |
| Met.schr. Vk M4x8mm | ||||
| 064 | 265085-5 | 0.83 | 1.00 | |
| Zaagas assy | ||||
| 065 | 135602-4 | 31.62 | 38.26 | |
