Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DLM382'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

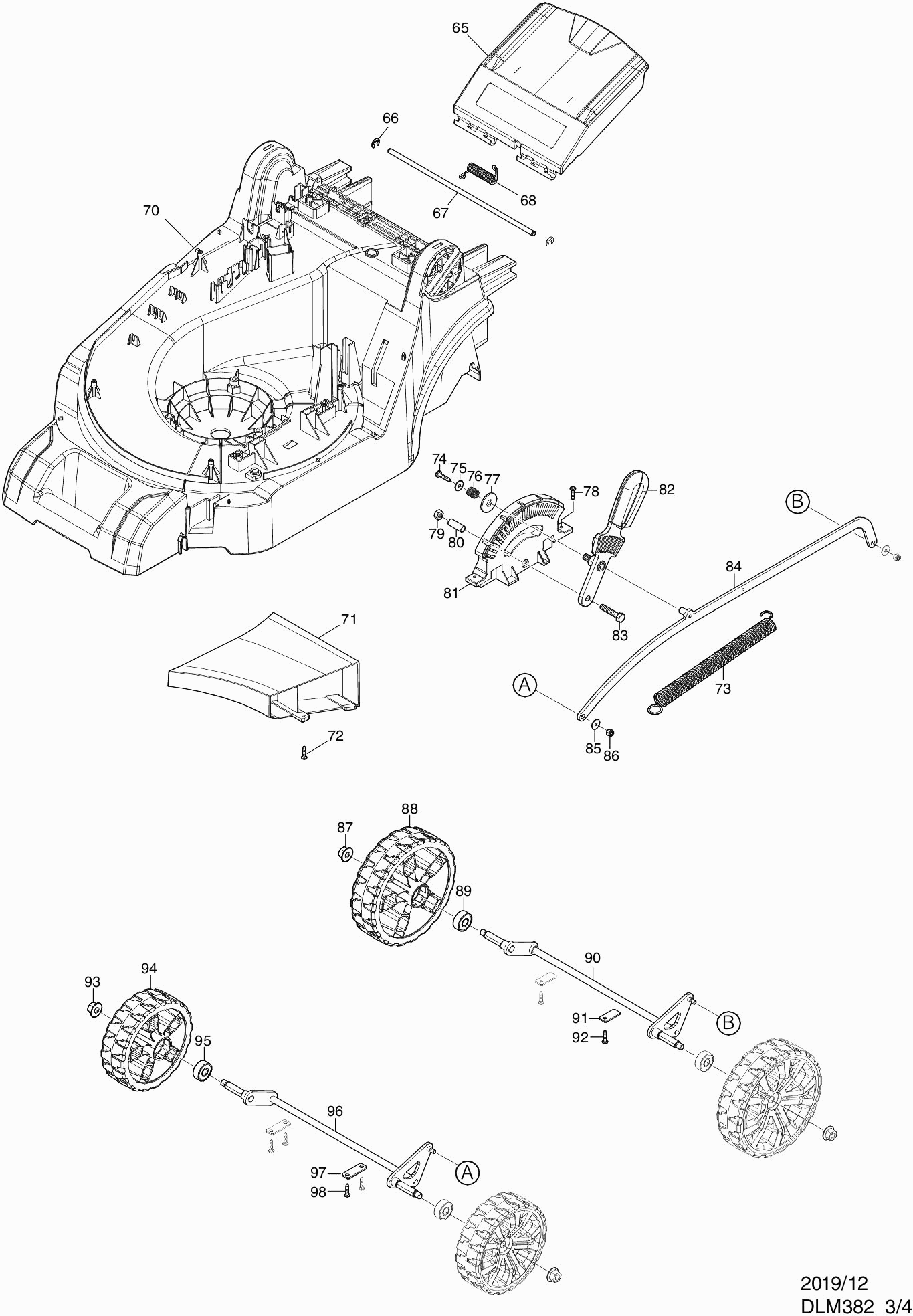

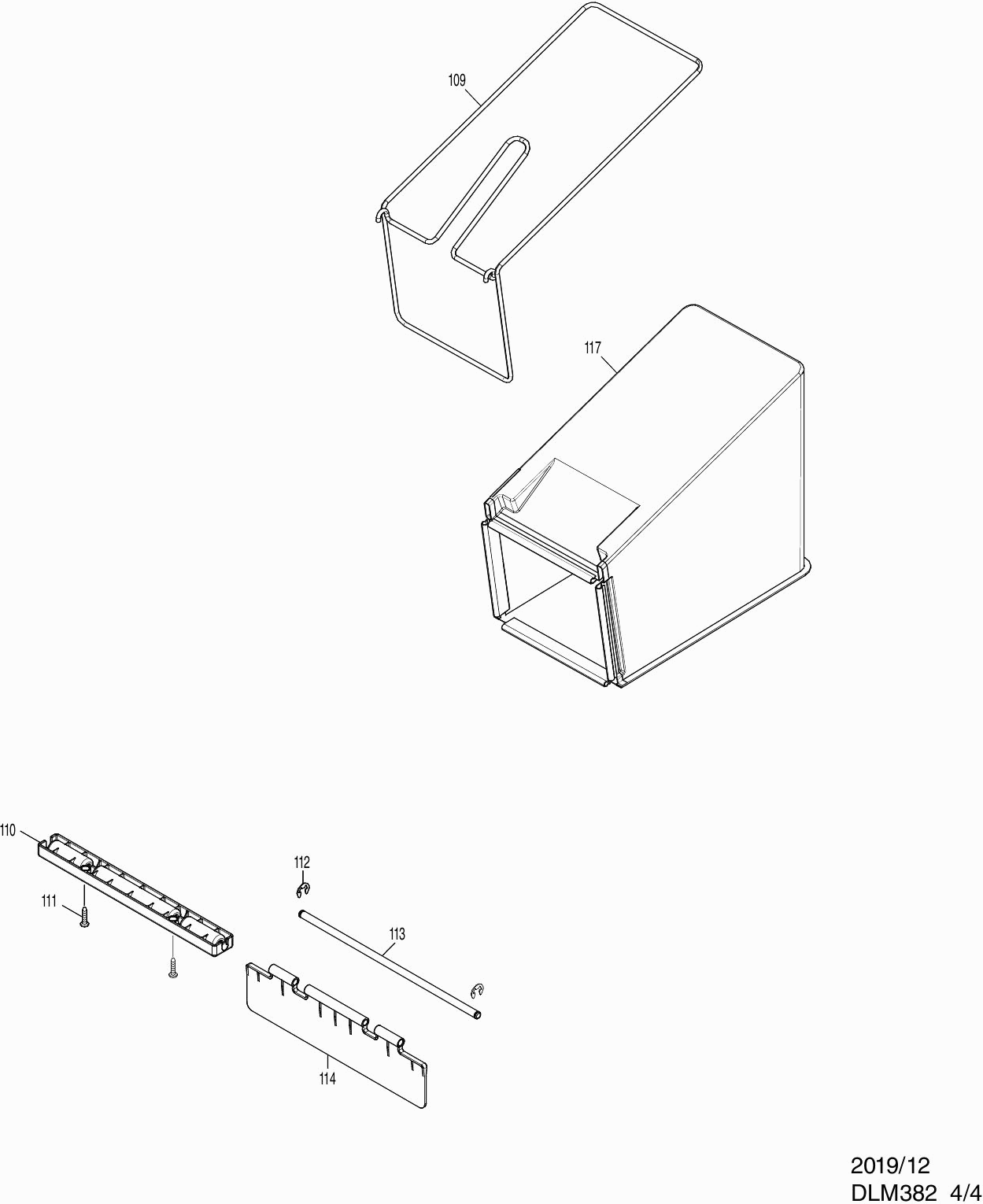

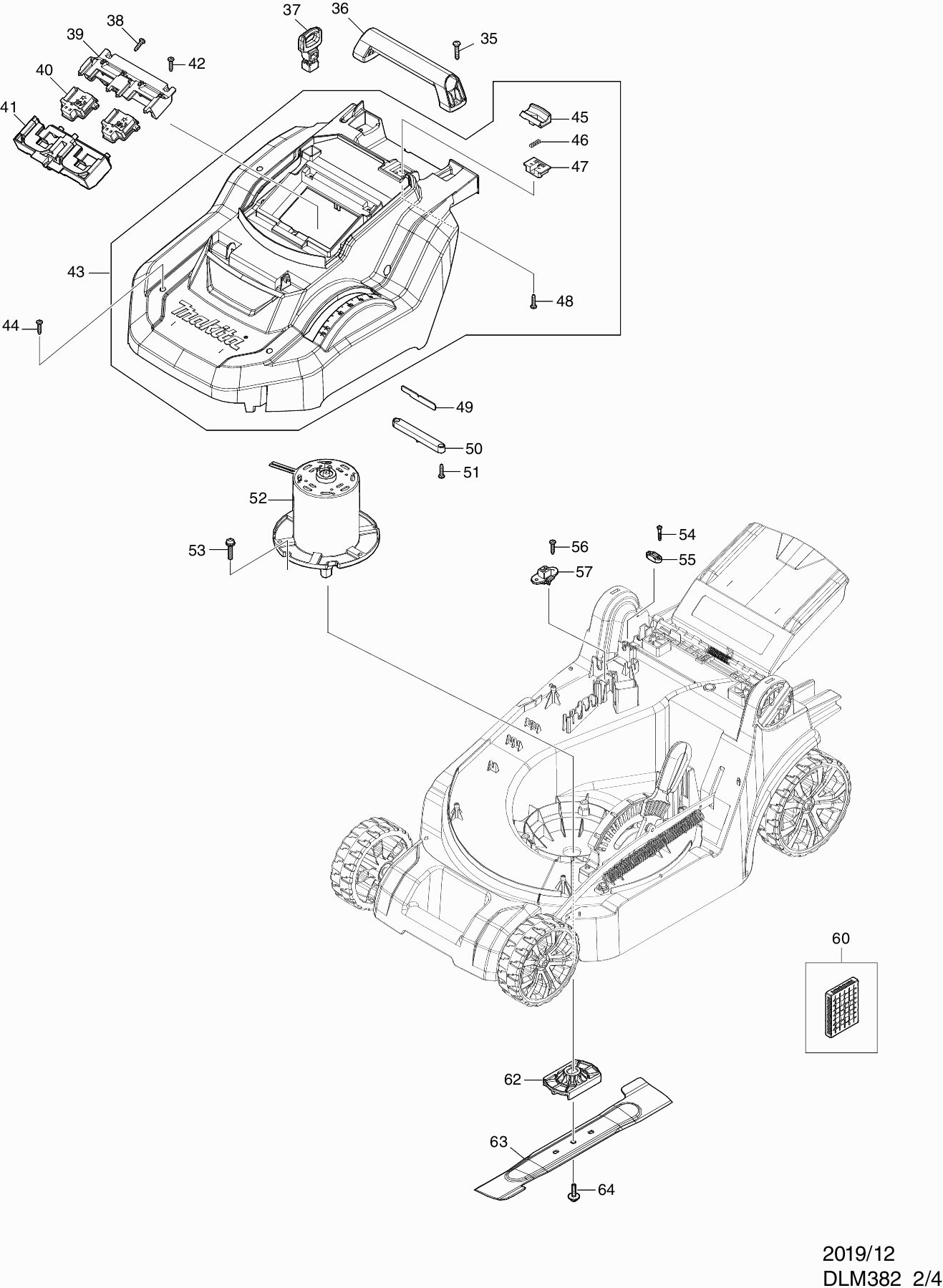

Tekeningen van de Makita DLM382
Onderdelen lijst van de Makita DLM382
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schakelaarhandel | ||||
| 001 | 326636-0@141 | 5.22 | 6.32 | |
| Trekveer 9mm | ||||
| 002 | 231876-6@141 | 0.83 | 1.00 | |
| Schroef 4x20 | ||||
| 003 | 911138-5@141 | 0.83 | 1.00 | |
| Hefboom Dlm380 | ||||
| 004 | 455075-8@141 | 0.83 | 1.00 | |
| Schakelarm | ||||
| 005 | 455078-2@141 | 0.83 | 1.00 | |
| Duwboom (boven) | ||||
| 007 | 143510-5@141 | 12.58 | 15.22 | |
| Schakelaarhuis DLM382 | ||||
| 008 | 459804-1@141 | 2.80 | 3.39 | |
| Drukveer 6mm | ||||
| 009 | 233068-3@141 | 0.83 | 1.00 | |
| Schakelknop | ||||
| 010 | 455074-0@141 | 1.02 | 1.23 | |
| Schakelaar | ||||
| 011 | 650730-9@141 | 11.16 | 13.50 | |
| Klemstrip | ||||
| 012 | 687124-5@141 | 0.83 | 1.00 | |
| Tapschroef 4x25 | ||||
| 013 | 265999-8@141 | 0.83 | 1.00 | |
| Schakelaarkap DLM382/432 | ||||
| 014 | 140N15-0@141 | 3.20 | 3.87 | |
| Waarschhuwingslabel | ||||
| 014C10 | 890374-5@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 015 | 266326-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 016 | 266326-2@141 | |||
| Schakelhendelkap | ||||
| 017 | 456352-1@141 | 2.08 | 2.52 | |
| Schakelhendelhuis | ||||
| 018 | 456351-3@141 | 1.72 | 2.08 | |
| Duwboom onder DLM382/432 | ||||
| 019 | 327413-3@141 | 10.81 | 13.08 | |
| Moerbout M6x50mm | ||||
| 020 | 265A14-4@141 | 0.83 | 1.00 | |
| Sterknop M6 | ||||
| 021 | 264070-5@141 | 1.72 | 2.08 | |
| Sterknop M8X35Mm Am/Blm | ||||
| 024 | 266729-0@141 | 1.72 | 2.08 | |
| Kabelhouder DLM382/432 | ||||
| 026 | 459809-1@141 | 0.83 | 1.00 | |
| Draadboom DLM382/432 | ||||
| 027 | 660393-3@141 | 3.65 | 4.42 | |
| Batterijkap DLM382/432 | ||||
| 028 | 140N21-5@141 | 10.81 | 13.08 | |
| Label waarschuw DLM382 | ||||
| 028C10 | 8005W1-7@141 | 0.83 | 1.00 | |
| Waarschhuwingslabel | ||||
| 029 | 890375-3@141 | 2.80 | 3.39 | |
| Naamplaat DLM382 | ||||
| 030 | 856L30-9@141 | 2.80 | 3.39 | |
| Label serienr DLM382 | ||||
| 031 | 856L35-9@141 | 0.83 | 1.00 | |
| Label indic A DLM382 | ||||
| 032 | 8005W9-1@141 | 1.02 | 1.23 | |
| Label indic B DLM382 | ||||
| 033 | 8005W7-5@141 | 0.83 | 1.00 | |
| Label indic C DLM382 | ||||
| 034 | 8005W8-3@141 | 0.83 | 1.00 | |
| Tapschroef Pf 5x25 | ||||
| 035 | 266459-3@141 | 0.83 | 1.00 | |
| Handgreep | ||||
| 036 | 273675-0@141 | 3.65 | 4.42 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 037 | 643890-4@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038 | 266326-2@141 | |||
| Batterijhuis DLM382/432 | ||||
| 039 | 183N35-1@141 | 4.58 | 5.54 | |
| Rubber pen 6 | ||||
| 039C10 | 263005-3@141 | 0.83 | 1.00 | |
| Aansluitunit (3 contacten) | ||||
| 040 | 644809-6@141 | 4.08 | 4.94 | |
| Batterijhuis DLM382/432 | ||||
| 041 | 183N35-1@141 | 4.58 | 5.54 | |
| Rubber pen 6 | ||||
| 041C10 | 263005-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042 | 266326-2@141 | |||
| Maaidekkap DLM382 | ||||
| 043 | 127393-1@141 | 14.23 | 17.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 266326-2@141 | |||
| Deblokkeerknop | ||||
| 045 | 453250-0@141 | 1.43 | 1.73 | |
| Drukveer 4 | ||||
| 046 | 233173-6@141 | 0.83 | 1.00 | |
| Deblokkeerknopbasis | ||||
| 047 | 453251-8@141 | 1.21 | 1.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 266326-2@141 | |||
| Lichtcircuit DLM382/432 | ||||
| 049 | 620B91-3@141 | 5.22 | 6.32 | |
| Lichtafdekplaat | ||||
| 050 | 455070-8@141 | 1.02 | 1.23 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 051 | 266326-2@141 | |||
| Motor DLM382 | ||||
| 052 | 629A17-6@141 | 95.74 | 115.85 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 053 | 266774-5@141 | |||
| Tapschroef 4x25 | ||||
| 054 | 265999-8@141 | 0.83 | 1.00 | |
| Klemstrip | ||||
| 055 | 687124-5@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056 | 266326-2@141 | |||
| Draadboom | ||||
| 057 | 638946-6@141 | 3.22 | 3.90 | |
| Lijn filter | ||||
| 058 | 688162-0@141 | 2.05 | 2.48 | |
| Lijn filter | ||||
| 059 | 688165-4@141 | 0.83 | 1.00 | |
| Controller DLM382 | ||||
| 060 | 632P17-7@141 | 74.76 | 90.46 | |
| Controller DLM382 | ||||
| 060-1 | 632P17-7@141 | 74.76 | 90.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 060C10 | 654208-4@141 | |||
| Lijn filter | ||||
| 061 | 688162-0@141 | 2.05 | 2.48 | |
| Cirkelmeshouder DLM382 | ||||
| 062 | 459811-4@141 | 2.80 | 3.39 | |
| Maaimes 38cm | ||||
| 063 | 191D41-2@141 | 9.66 | 11.69 | |
| Mesbout M8x35mm DLM382/432 | ||||
| 064 | 256933-9@141 | 0.83 | 1.00 | |
| Uitwerpdeksel DLM382/432 | ||||
| 065 | 140S15-0@141 | 4.58 | 5.54 | |
| Stopring E-5 | ||||
| 066 | 961018-5@141 | 0.83 | 1.00 | |
| Uitwerpdekselpen DLM382 | ||||
| 067 | 259068-5@141 | 1.72 | 2.08 | |
| Torsieveer 6mm | ||||
| 068 | 233597-6@141 | 0.83 | 1.00 | |
| Maaidek DLM382 | ||||
| 070 | 459777-8@141 | 53.38 | 64.59 | |
| Moer M8 DLM382 | ||||
| 070C10 | 346544-9@141 | 0.83 | 1.00 | |
| Zeskant moer M6 | ||||
| 070C20 | 931302-2@141 | 0.83 | 1.00 | |
| Onderplaat DLM382/432 | ||||
| 071 | 412272-9@141 | 3.65 | 4.42 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 072 | 266326-2@141 | |||
| Trekveer 16mm | ||||
| 073 | 231875-8@141 | 1.70 | 2.06 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 074 | 266326-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 075 | 267102-7@141 | |||
| Drukveer 9 | ||||
| 076 | 231297-2@141 | 0.83 | 1.00 | |
| Sluitring 5 | ||||
| 077 | 253808-3@141 | 1.01 | 1.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 078 | 266326-2@141 | |||
| Zeskant moer M6 | ||||
| 079 | 931302-2@141 | 0.83 | 1.00 | |
| Bus 6 Am/Blm | ||||
| 080 | 257670-8@141 | 0.83 | 1.00 | |
| Stelplaat | ||||
| 081 | 453255-0@141 | 5.22 | 6.32 | |
| Wisselhendel DLM382 | ||||
| 082 | 459099-6@141 | 2.80 | 3.39 | |
| Inbusbout M6X30Mm Am/Blm | ||||
| 083 | 921352-5@141 | 0.83 | 1.00 | |
| Verbindingsstang DLM382/432 | ||||
| 084 | 347571-9@141 | 5.22 | 6.32 | |
| Sluitring 5mm DSP601 A | ||||
| 085 | 253414-4@141 | 0.83 | 1.00 | |
| Sluitring 5mm DSP601 A | ||||
| 085-1 | 253414-4@141 | 0.83 | 1.00 | |
| Zeskant borgmoer 5x8 | ||||
| 086 | 252103-8@141 | 0.83 | 1.00 | |
| Borgmoer M8 Dcs230T A | ||||
| 087 | 252145-2@141 | 0.83 | 1.00 | |
| Achterwiel DLM382 | ||||
| 088 | 459101-5@141 | 14.23 | 17.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 089 | 210070-3@141 | |||
| Achteras DLM382 | ||||
| 090 | 162C98-4@141 | 9.52 | 11.52 | |
| Montageplaat Blm/Am | ||||
| 091 | 346545-7@141 | 1.30 | 1.57 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 092 | 266326-2@141 | |||
| Borgmoer M8 Dcs230T A | ||||
| 093 | 252145-2@141 | 0.83 | 1.00 | |
| Voorwiel DLM382 | ||||
| 094 | 459100-7@141 | 12.55 | 15.19 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 095 | 210070-3@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 096 | 162C69-1@141 | |||
| Asborgplaat | ||||
| 097 | 341462-6@141 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 098 | 266326-2@141 | |||
| Grasvangzakframe DLM382 | ||||
| 099 | 327411-7@141 | 9.52 | 11.52 | |
| Sluitring 5 | ||||
| 100 | 267438-4@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 101 | 266326-2@141 | |||
| Grasvangzak assy DLM382 | ||||
| 102 | 127392-3@141 | 31.62 | 38.26 | |
| Handgreep DLM382 | ||||
| 104 | 273676-8@141 | 2.45 | 2.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 105 | 459812-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 106 | 266326-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 107 | 162684-3@141 | |||
| Grasindicator DLM382 | ||||
| 108 | 459806-7@141 | 0.83 | 1.00 | |
