Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DLM431'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

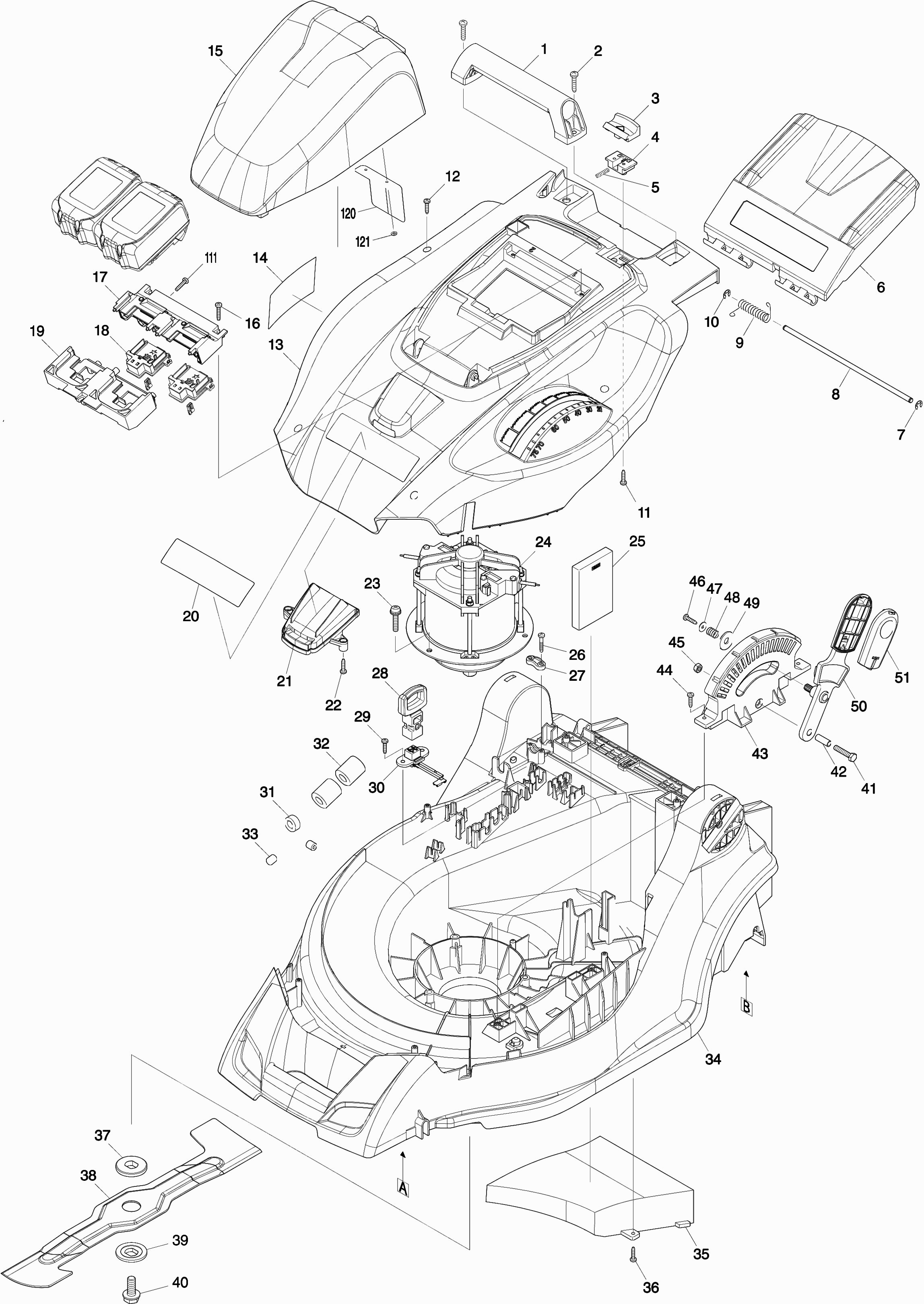

Tekeningen van de Makita DLM431
Onderdelen lijst van de Makita DLM431
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Handgreep Blm430/Am3643 | ||||
| 001 | 273675-0 | 3.54 | 4.28 | |
| Tapschroef Pf 5X25 P | ||||
| 002 | 266459-3 | 0.83 | 1.00 | |
| Deblokkeerknop Am/Blm | ||||
| 003 | 453250-0 | 1.39 | 1.68 | |
| Deblokkeerknopbasis Am/Blm | ||||
| 004 | 453251-8 | 1.18 | 1.43 | |
| Drukveer 4 DLM382 P | ||||
| 005 | 233173-6 | 0.83 | 1.00 | |
| Grasvangbakdeksel Blm/Am | ||||
| 006 | 141300-0 | 8.59 | 10.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006-1 | 890375-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006A | 890375-3 | |||
| Stopring E-5 | ||||
| 007 | 961018-5 | 0.83 | 1.00 | |
| Stang 6 Am/Blm | ||||
| 008 | 256871-5 | 1.67 | 2.02 | |
| Torsieveer 6Mm Blm/Am | ||||
| 009 | 233597-6 | 0.83 | 1.00 | |
| Stopring E-5 | ||||
| 010 | 961018-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 012 | 266326-2 | |||
| Maaidekkap M Dlm431 | ||||
| 013 | 456347-4 | 12.22 | 14.79 | |
| Naamplaat Dlm431 | ||||
| 014 | 851P60-9 | 2.71 | 3.28 | |
| Batterykap Am/Blm | ||||
| 015 | 143506-6 | 23.06 | 27.90 | |
| Label Waarsc AM3623 P | ||||
| 015 | 890380-0 | 2.71 | 3.28 | |
| Label Waarsc AM3623 P | ||||
| 015A | 890380-0 | 2.71 | 3.28 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 016 | 266326-2 | |||
| Terminalhuis Dlm380 | ||||
| 017 | 187926-4 | 10.50 | 12.70 | |
| Rubber Pen 6 AC320H P | ||||
| 017 | 263005-3 | 0.83 | 1.00 | |
| Rubber Pen 6 AC320H P | ||||
| 017A | 263005-3 | 0.83 | 1.00 | |
| Aansluitunit Bhr241 (3 Cont) A | ||||
| 018 | 644808-8 | 3.54 | 4.28 | |
| Terminalhuis Dlm380 | ||||
| 019 | 187926-4 | 10.50 | 12.70 | |
| Rubber Pen 6 AC320H P | ||||
| 019 | 263005-3 | 0.83 | 1.00 | |
| Rubber Pen 6 AC320H P | ||||
| 019A | 263005-3 | 0.83 | 1.00 | |
| Label Makita Blm430 | ||||
| 020 | 890383-4 | 2.71 | 3.28 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 021 | 453258-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 022 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023 | 266774-5 | |||
| Motor 2X18V Am/Dlm A | ||||
| 024 | 629434-4 | 98.56 | 119.26 | |
| Controller 2X18V Am/Dlm | ||||
| 025 | 620479-5 | 87.86 | 106.31 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026 | 265999-8 | |||
| Klemstrip Vc2510L | ||||
| 027 | 687149-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028 | 643890-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 029 | 266326-2 | |||
| Draadboom Am/Dlm | ||||
| 030 | 632F82-6 | 3.54 | 4.28 | |
| Lijn Filter Hm1810 | ||||
| 031 | 688131-1 | 0.83 | 1.00 | |
| Lijn Filter Lf1000 | ||||
| 032 | 688140-0 | 4.45 | 5.38 | |
| Lijn Filter Cl102D | ||||
| 033 | 688164-6 | 0.83 | 1.00 | |
| Maaidek Dlm431/Am3743 | ||||
| 034 | 456346-6 | 55.40 | 67.03 | |
| Onderkap Blm430 | ||||
| 035 | 453239-8 | 3.96 | 4.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 266326-2 | |||
| Binnenflens 40 Am/Blm | ||||
| 037 | 224444-2 | 2.71 | 3.28 | |
| Maaimes 43cm | ||||
| 038 | 191D43-8 | 11.00 | 13.31 | |
| Maaimes 43cm | ||||
| 038-1 | 191D43-8 | 11.00 | 13.31 | |
| Buitenflens 40 Am/Blm | ||||
| 039 | 224445-0 | 3.12 | 3.78 | |
| Inbusbout M10X25Mm Am/Blm | ||||
| 040 | 266731-3 | 0.83 | 1.00 | |
| Inbusbout M6X30Mm Am/Blm | ||||
| 041 | 921352-5 | 0.83 | 1.00 | |
| Bus 6 Am/Blm | ||||
| 042 | 257670-8 | 0.83 | 1.00 | |
| Stelplaat Blm/Am | ||||
| 043 | 453255-0 | 5.06 | 6.12 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 266326-2 | |||
| Zeskantmoer M6 | ||||
| 045 | 931302-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 046 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 047 | 267102-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 231297-2 | |||
| Sluitring 9 Am/Blm | ||||
| 049 | 253808-3 | 0.98 | 1.19 | |
| Verstelhendel Blm/Am | ||||
| 050 | 453252-6 | 3.12 | 3.78 | |
| Afdekkap Blm430 | ||||
| 051 | 453253-4 | 1.67 | 2.02 | |
| Wielkap Tbv Ach.Wiel Blm/Am | ||||
| 052 | 453241-1 | 8.21 | 9.93 | |
| Borgmoer M8 Dcs230T A | ||||
| 053 | 252145-2 | 0.83 | 1.00 | |
| Glijlager 10Mm Am/Blm | ||||
| 054 | 214067-4 | 1.18 | 1.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 453243-7 | |||
| Kogellager 6200Llb | ||||
| 056 | 211066-7 | 4.45 | 5.38 | |
| Achteras Blm/Am A | ||||
| 057 | 162C97-6 | 16.56 | 20.04 | |
| Kogellager 6200Llb | ||||
| 058 | 211066-7 | 4.45 | 5.38 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 059 | 453243-7 | |||
| Glijlager 10Mm Am/Blm | ||||
| 060 | 214067-4 | 1.18 | 1.43 | |
| Borgmoer M8 Dcs230T A | ||||
| 061 | 252145-2 | 0.83 | 1.00 | |
| Wielkap Tbv Ach.Wiel Blm/Am | ||||
| 062 | 453241-1 | 8.21 | 9.93 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 063 | 266326-2 | |||
| Montageplaat Blm/Am | ||||
| 064 | 346545-7 | 1.26 | 1.52 | |
| Zeskant Borgmoer M5X8 A | ||||
| 065 | 252103-8 | 0.83 | 1.00 | |
| Sluitring 5mm DSP601 A | ||||
| 066 | 253414-4 | 0.83 | 1.00 | |
| Koppelstang Blm/Am | ||||
| 067 | 346543-1 | 13.82 | 16.72 | |
| Trekveer 16 Am/Blm * | ||||
| 068 | 231875-8 | 1.66 | 2.01 | |
| Sluitring 5mm DSP601 A | ||||
| 069 | 253414-4 | 0.83 | 1.00 | |
| Zeskant Borgmoer M5X8 A | ||||
| 070 | 252103-8 | 0.83 | 1.00 | |
| Voorwiel DLM382 | ||||
| 071 | 459100-7 | 12.19 | 14.75 | |
| Borgmoer M8 Dcs230T A | ||||
| 072 | 252145-2 | 0.83 | 1.00 | |
| Glijlager 10Mm Am/Blm | ||||
| 073 | 214067-4 | 1.18 | 1.43 | |
| Voorwiel DLM382 | ||||
| 074 | 459100-7 | 12.19 | 14.75 | |
| Kogellager 6200Llb | ||||
| 075 | 211066-7 | 4.45 | 5.38 | |
| Niet meer leverbaar, geen vervanging | ||||
| 076 | 165668-0 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 077 | 266326-2 | |||
| Afdekkap Blm430/Am3643 | ||||
| 078 | 456353-9 | 5.06 | 6.12 | |
| Kogellager 6200Llb | ||||
| 079 | 211066-7 | 4.45 | 5.38 | |
| Voorwiel DLM382 | ||||
| 080 | 459100-7 | 12.19 | 14.75 | |
| Glijlager 10Mm Am/Blm | ||||
| 081 | 214067-4 | 1.18 | 1.43 | |
| Borgmoer M8 Dcs230T A | ||||
| 082 | 252145-2 | 0.83 | 1.00 | |
| Voorwiel DLM382 | ||||
| 083 | 459100-7 | 12.19 | 14.75 | |
| Schakelaarhandel Um104D | ||||
| 084 | 326636-0 | 5.06 | 6.12 | |
| Schakelhendelhuis Am/Blm431 | ||||
| 085 | 456351-3 | 1.67 | 2.02 | |
| Schakelhendelhuiskap Am/Blm431 | ||||
| 086 | 456352-1 | 2.02 | 2.44 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 087 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 088 | 266326-2 | |||
| Schakelhuiskap Am/Blm431 | ||||
| 089 | 143508-2 | 4.45 | 5.38 | |
| Label Waarschuw Am3643 | ||||
| 089 | 890374-5 | 0.83 | 1.00 | |
| Label Waarschuw Am3643 | ||||
| 089A | 890374-5 | 0.83 | 1.00 | |
| Schroef 4X20 A | ||||
| 090 | 911138-5 | 0.83 | 1.00 | |
| Hefboom Dlm380* | ||||
| 091 | 455075-8 | 0.83 | 1.00 | |
| Trekveer 9 Am/Blm | ||||
| 092 | 231876-6 | 0.83 | 1.00 | |
| Schakelknop Dlm380 | ||||
| 093 | 455074-0 | 1.00 | 1.21 | |
| Drukveer 6Mm Am3643 | ||||
| 094 | 233068-3 | 0.83 | 1.00 | |
| Schakelaar Dhs710 | ||||
| 095 | 650730-9 | 11.82 | 14.30 | |
| Schakelaarhuis Am/Blm431* | ||||
| 096 | 456349-0 | 5.06 | 6.12 | |
| Klemstrip Vc2510L | ||||
| 097 | 687149-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 098 | 265999-8 | |||
| Duwboom (Boven) Am/Blm A | ||||
| 099 | 143510-5 | 12.22 | 14.79 | |
| Electra Kabel Dlm431* | ||||
| 100 | 660330-7 | 21.03 | 25.45 | |
| Moerbout M6X50Mm Am/Blm A | ||||
| 101 | 265A14-4 | 0.83 | 1.00 | |
| Sterknop M6 Am/Blm | ||||
| 102 | 264070-5 | 1.67 | 2.02 | |
| Sterknop M6 Am/Blm | ||||
| 103 | 264070-5 | 1.67 | 2.02 | |
| Moerbout M6X50Mm Am/Blm A | ||||
| 104 | 265A14-4 | 0.83 | 1.00 | |
| Duwboom (Onder) Am/Blm A | ||||
| 105 | 326635-2 | 12.22 | 14.79 | |
| Houder Dlm/Am3743 | ||||
| 106 | 456354-7 | 0.98 | 1.19 | |
| Sterknop M8X35Mm Am/Blm | ||||
| 107 | 266729-0 | 1.67 | 2.02 | |
| Sterknop M8X35Mm Am/Blm | ||||
| 108 | 266729-0 | 1.67 | 2.02 | |
| Indicator M Dlm431* | ||||
| 109 | 456355-5 | 2.36 | 2.86 | |
| Grasvangzak Blm430 A* | ||||
| 110 | 127276-5 | 63.68 | 77.05 | |
| Grasvangzak Blm430 A* | ||||
| 110-1 | 127276-5 | 63.68 | 77.05 | |
| Grasvangzak Blm430 A* | ||||
| 110-2 | 127276-5 | 63.68 | 77.05 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 111 | 266326-2 | |||
| Grasvangzakbeugel DLM431 A | ||||
| 112 | 327179-5 | 12.22 | 14.79 | |
| Grasvangzakbeugel DLM431 A | ||||
| 112-1 | 327179-5 | 12.22 | 14.79 | |
| Sluitring 5 Am3643 | ||||
| 113 | 267438-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 114 | 266326-2 | |||
| Rubber Ring Dlm431 | ||||
| 120 | 424824-4 | 5.71 | 6.91 | |
| Stopring Cs-3 * | ||||
| 121 | 259015-6 | 0.83 | 1.00 | |
| Schroef 4X20 A | ||||
| 122 | 911138-5 | 0.83 | 1.00 | |
| Schakelarm Dlm380D | ||||
| 123 | 455078-2 | 0.83 | 1.00 | |
| Led Circuit Dlm/Am3743* | ||||
| 124 | 143505-8 | 17.40 | 21.05 | |
