Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DLM460'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

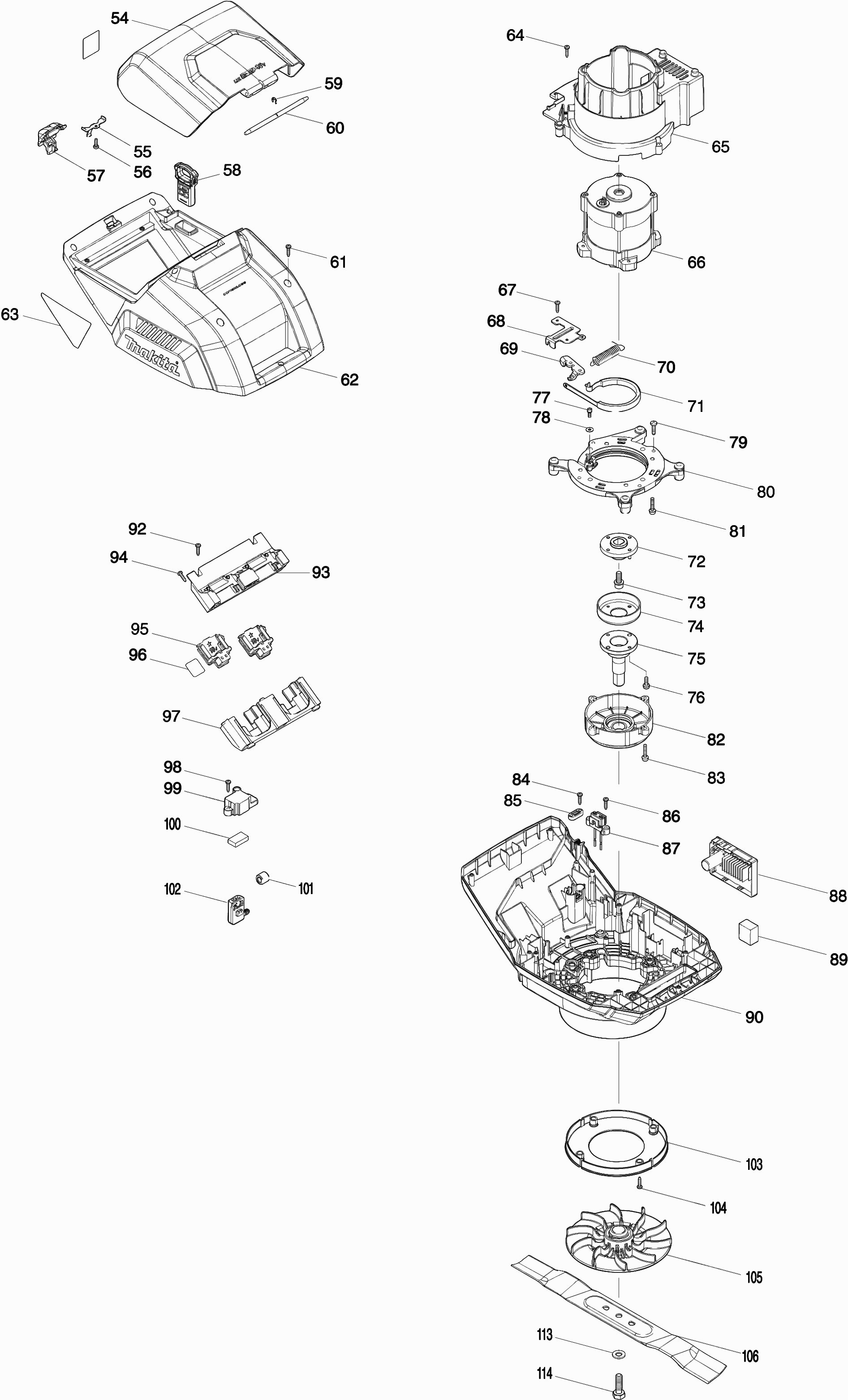

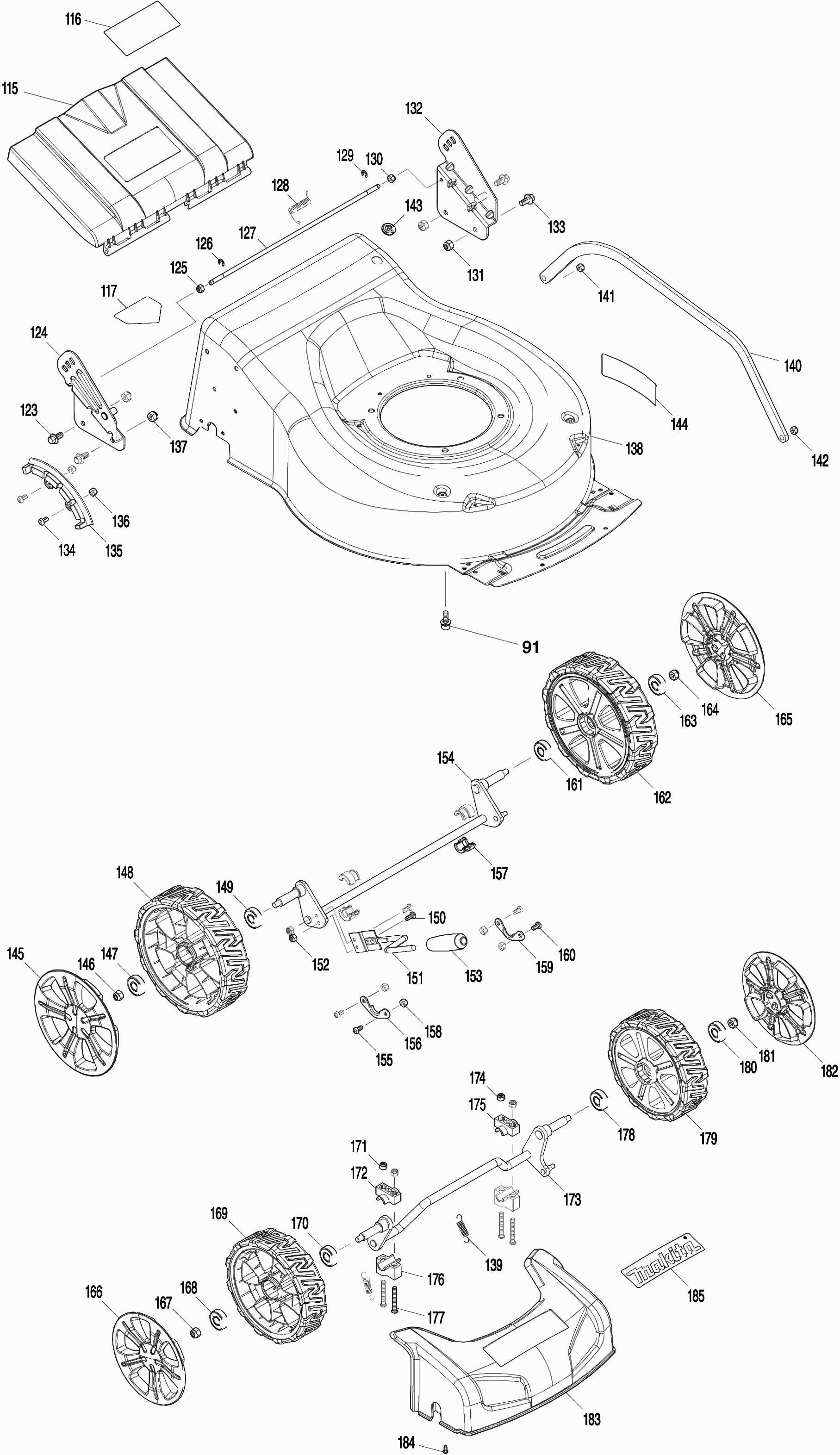

Tekeningen van de Makita DLM460
Onderdelen lijst van de Makita DLM460
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Geen informatie beschikbaar, niet bestelbaar | ||||
001 | 266326-2 | |||
Schakelaarhuis DLM460 | ||||
002 | 183K45-0 | 6.41 | 7.76 | |
Schakelcircuit A DLM460 | ||||
003 | 140F09-7 | 11.82 | 14.30 | |
Label A/U AS1925 | ||||
003 | 810D46-0 | 2.71 | 3.28 | |
Label A/U AS1925 | ||||
003C10 | 810D46-0 | 2.71 | 3.28 | |
Schakelcircuit B DLM460 | ||||
004 | 140F10-2 | 11.82 | 14.30 | |
Label aan/uit DLM460 | ||||
004 | 818A74-1 | 2.36 | 2.86 | |
Label aan/uit DLM460 | ||||
004C10 | 818A74-1 | 2.36 | 2.86 | |
Lichtcircuit B DLM460 | ||||
005 | 140F08-9 | 13.82 | 16.72 | |
Ledlicht B DLM460 | ||||
005 | 818A73-3 | 1.99 | 2.41 | |
Ledlicht B DLM460 | ||||
005C10 | 818A73-3 | 1.99 | 2.41 | |
Tapschroef 4X22 GA4530 P | ||||
006 | 266324-6 | 0.83 | 1.00 | |
Torsieveer 12 DLM460 | ||||
007 | 232470-7 | 0.83 | 1.00 | |
Gashendelhouder DLM460 | ||||
008 | 458803-0 | 2.38 | 2.88 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
009 | 266326-2 | |||
Klemstrip 9555Nb/Bo3711 A | ||||
010 | 687124-5 | 0.83 | 1.00 | |
Verbindingskabel DLM460 | ||||
011 | 699115-4 | 11.82 | 14.30 | |
Schakelaarhuis DLM460 | ||||
012 | 183K45-0 | 6.41 | 7.76 | |
GashendelbeugelDLM460 | ||||
013 | 327208-4 | 5.70 | 6.90 | |
Hendelhuis DLM460 | ||||
014 | 183K56-5 | 5.06 | 6.12 | |
Label indicatie DLM460 | ||||
014 | 818A72-5 | 0.83 | 1.00 | |
Label indicatie DLM460 | ||||
014C10 | 818A72-5 | 0.83 | 1.00 | |
Blokkeerknop DLM460 | ||||
015 | 458807-2 | 1.66 | 2.01 | |
Drukveer 15 DLM460 | ||||
016 | 231227-3 | 0.83 | 1.00 | |
Stuurhuls A DLM460 | ||||
017 | 458805-6 | 3.44 | 4.16 | |
Tapschroef 4X22 GA4530 P | ||||
018 | 266324-6 | 0.83 | 1.00 | |
Stuurhuls B DLM460 | ||||
019 | 458806-4 | 2.38 | 2.88 | |
Hendelhuis DLM460 | ||||
020 | 183K56-5 | 5.06 | 6.12 | |
Label indicatie DLM460 | ||||
020 | 818A72-5 | 0.83 | 1.00 | |
Label indicatie DLM460 | ||||
020C10 | 818A72-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
021 | 266326-2 | |||
Gaskabel DLM460 | ||||
022 | 162509-1 | 5.71 | 6.91 | |
Duwboom boven DLM460 P | ||||
024 | DA00001255 | 30.69 | 37.13 | |
Moer Plm4120N A | ||||
025 | DA00000563 | 0.83 | 1.00 | |
Knop Plm4120N A | ||||
026 | DA00000564 | 0.98 | 1.19 | |
Borgring gebogen A DLM460 | ||||
027 | DA00000924 | 0.83 | 1.00 | |
Slotbout Plm4621N A | ||||
028 | DA00000569 | 1.67 | 2.02 | |
Slotbout Plm4621N A | ||||
029 | DA00000569 | 1.67 | 2.02 | |
Borgring gebogen A DLM460 | ||||
030 | DA00000924 | 0.83 | 1.00 | |
Knop Plm4120N A | ||||
031 | DA00000564 | 0.98 | 1.19 | |
Moer Plm4120N A | ||||
032 | DA00000563 | 0.83 | 1.00 | |
Duwboom Onder Plm4621N * | ||||
033 | 671001606 | 21.08 | 25.51 | |
Kabelklem DLM460 | ||||
034 | 458810-3 | 1.20 | 1.45 | |
Gaskabelhouder Plm4630 A | ||||
035 | 671611001 | 0.98 | 1.19 | |
Moer Plm4120N A | ||||
036 | DA00000563 | 0.83 | 1.00 | |
Knop Plm4120N A | ||||
037 | DA00000564 | 0.98 | 1.19 | |
Revet 8 Em-33 | ||||
038 | 671007007 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | DA00000880 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
040 | DA00000880 | |||
Revet 8 Em-33 | ||||
041 | 671007007 | 0.83 | 1.00 | |
Knop Plm4120N A | ||||
042 | DA00000564 | 0.98 | 1.19 | |
Moer Plm4120N A | ||||
043 | DA00000563 | 0.83 | 1.00 | |
Grasvangbak Handvat Em-41 | ||||
044 | 671454001 | 3.72 | 4.50 | |
Bovenklep Em-460S | ||||
045 | 671467001 | 16.35 | 19.78 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
046 | DA00000326 | |||
Asplaat Dlm380 A | ||||
047 | DA00000335 | 0.83 | 1.00 | |
Revet 4Mm Ur3000 A | ||||
048 | DA00000025 | 0.83 | 1.00 | |
Parker St5X12 A | ||||
049 | DA00000888 | 0.83 | 1.00 | |
Grasopvangbakbeugel Em-460S | ||||
050 | 671001443 | 18.20 | 22.02 | |
Bevestigingsring Em-460S | ||||
051 | 671001353 | 1.67 | 2.02 | |
Opvangbak 60L Nylon Plm4611 | ||||
052 | 671001418 | 29.35 | 35.51 | |
Accudeksel DLM460 P | ||||
054 | 140F02-1 | 8.27 | 10.01 | |
Label Waarsc AM3623 P | ||||
054 | 890380-0 | 2.71 | 3.28 | |
Waarschuwingslabel DLM460 | ||||
054 | 818U29-6 | 0.83 | 1.00 | |
Label Waarsc AM3623 P | ||||
054C10 | 890380-0 | 2.71 | 3.28 | |
Waarschuwingslabel DLM460 | ||||
054C20 | 818U29-6 | 0.83 | 1.00 | |
Bladveer DHW080 P | ||||
055 | 232471-5 | 0.98 | 1.19 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
056 | 266326-2 | |||
Deblokkeerhandel DLM480 | ||||
057 | 458809-8 | 1.18 | 1.43 | |
Veiligheidssleutel DLM460 | ||||
058 | 643535-4 | 3.12 | 3.78 | |
Stopring E-5 | ||||
059 | 961018-5 | 0.83 | 1.00 | |
Stang tbv accuklep DLM460 | ||||
060 | 327209-2 | 1.18 | 1.43 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
061 | 266326-2 | |||
Maaidekkap DLM460 | ||||
062 | 458798-7 | 11.82 | 14.30 | |
Naamplaat DLM460 | ||||
063 | 854V20-6 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
064 | 266326-2 | |||
Motordeksel DLM460 | ||||
065 | 140F01-3 | 5.70 | 6.90 | |
Rubber Pen 6 AC320H P | ||||
065 | 263005-3 | 0.83 | 1.00 | |
Rubber Pen 6 AC320H P | ||||
065C10 | 263005-3 | 0.83 | 1.00 | |
Motor 2x18V DLM460 | ||||
066 | 629374-6 | 174.59 | 211.25 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
067 | 266326-2 | |||
Bloksteun DLM460 | ||||
068 | 347456-9 | 2.38 | 2.88 | |
Remhandel DLM460 | ||||
069 | 347455-1 | 1.39 | 1.68 | |
Veer 15 DLM460 | ||||
070 | 232469-2 | 1.18 | 1.43 | |
Remband DLM480 A | ||||
071 | 140K44-5 | 11.84 | 14.33 | |
Remband DLM480 A | ||||
071-1 | 140K44-5 | 11.84 | 14.33 | |
Motorhouder DLM460 | ||||
072 | 140F06-3 | 9.24 | 11.18 | |
Inbusbout M8X22mm | ||||
073 | 922438-8 | 0.83 | 1.00 | |
Remhouder DLM460 A | ||||
074 | 347506-0 | 3.54 | 4.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
075 | 327207-6 | |||
Kruiskopschroef 5X16 | ||||
076 | 911221-8 | 0.83 | 1.00 | |
Inbusbout M4X12 2704 | ||||
077 | 922116-0 | 0.83 | 1.00 | |
Sluitring 4 A | ||||
078 | 253874-0 | 0.83 | 1.00 | |
Schroef 4X20 HR2811 P | ||||
079 | 266420-0 | 0.83 | 1.00 | |
Motorsteun DLM460 P | ||||
080 | 319768-0 | 15.65 | 18.94 | |
Schroef 5X25 | ||||
081 | 911243-8 | 0.83 | 1.00 | |
Rembandkap DLM480 | ||||
082 | 140F51-8 | 9.24 | 11.18 | |
Kogellager 6004ddw DLM463 | ||||
082 | 210237-3 | 2.15 | 2.60 | |
Kogellager 6004ddw DLM463 | ||||
082C10 | 210237-3 | 2.15 | 2.60 | |
Schroef 5X25 | ||||
083 | 911243-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
084 | 266326-2 | |||
Klemstrip 9555Nb/Bo3711 A | ||||
085 | 687124-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
086 | 266326-2 | |||
Draadboom DLM460 | ||||
087 | 632M81-0 | 5.71 | 6.91 | |
Controller DLM460 | ||||
088 | 620939-7 | 138.80 | 167.95 | |
Opvulbuffer DLM460 | ||||
089 | 422351-5 | 0.83 | 1.00 | |
Maaiafdekkap DLM460 | ||||
090 | 458799-5 | 15.65 | 18.94 | |
Inbusbout M8X22mm | ||||
091 | 922438-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
092 | 266326-2 | |||
Terminalhuis DLM460 | ||||
093 | 183K40-0 | 8.27 | 10.01 | |
Rubber Pen 6 AC320H P | ||||
093 | 263005-3 | 0.83 | 1.00 | |
Rubber Pen 6 AC320H P | ||||
093C10 | 263005-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
094 | 266326-2 | |||
Aansluitunit Djr186 A | ||||
095 | 644809-6 | 3.96 | 4.79 | |
Serienr label DLM460 | ||||
096 | 854V26-4 | 0.83 | 1.00 | |
Terminalhuis DLM460 | ||||
097 | 183K40-0 | 8.27 | 10.01 | |
Rubber Pen 6 AC320H P | ||||
097 | 263005-3 | 0.83 | 1.00 | |
Rubber Pen 6 AC320H P | ||||
097C10 | 263005-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
098 | 266326-2 | |||
Handgreepdeksel DLM460 | ||||
099 | 458797-9 | 0.83 | 1.00 | |
Opvulbuffer DLM460 | ||||
100 | 422350-7 | 0.83 | 1.00 | |
Lijn Filter Bfs441 | ||||
101 | 688163-8 | 0.83 | 1.00 | |
Schakelaar C3Xa-1Pspm Dsp600 | ||||
102 | 651083-9 | 19.29 | 23.34 | |
Tussenplaat DLM460 | ||||
103 | 458808-0 | 4.44 | 5.37 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
104 | 266326-2 | |||
Cirkelmeshouder DLM460 | ||||
105 | 140F05-5 | 28.02 | 33.90 | |
Cirkelmes 460mm | ||||
106 | 1910N1-8 | 18.00 | 21.78 | |
Sluitring 10Xx1,6Mm 1901/02 | ||||
113 | 941251-5 | 0.83 | 1.00 | |
Inbusbout M10x35mm P | ||||
114 | 921556-9 | 7.21 | 8.72 | |
Maaimesbout M8x35mm DLM532 A | ||||
114 | 265A69-9 | 0.83 | 1.00 | |
Uitwerpdeksel DLM460 A | ||||
115 | DA00001295 | 11.84 | 14.33 | |
Label waarsch DLM460 P | ||||
116 | 818A77-5 | 0.83 | 1.00 | |
Mulchplug | ||||
118 | 671660001 | 10.00 | 12.10 | |
Bevestigingsknop Em-460S | ||||
119 | 671316004 | 0.98 | 1.19 | |
Veer Em-460S | ||||
120 | 671011005 | 1.67 | 2.02 | |
Drukplaat Em-460S | ||||
121 | 671317001 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
122 | DA00000603 | |||
Flensbout Plm4120N A | ||||
123 | DA00000562 | 0.83 | 1.00 | |
Handgreepsteun R DLM460 | ||||
124 | DA00001248 | 10.52 | 12.73 | |
Flensmoer Plm4120N A | ||||
125 | DA00000543 | 0.83 | 1.00 | |
Klem Tbv Beschermkap Em-41 | ||||
126 | 671009017 | 0.83 | 1.00 | |
Verstevigingsbeugel Em-460S * | ||||
127 | 671001518 | 4.45 | 5.38 | |
Veer Em-41 | ||||
128 | 671011101 | 1.18 | 1.43 | |
Klem Tbv Beschermkap Em-41 | ||||
129 | 671009017 | 0.83 | 1.00 | |
Flensmoer Plm4120N A | ||||
130 | DA00000543 | 0.83 | 1.00 | |
Zeskantmoer M8 Em-41 A | ||||
131 | 671005028 | 0.83 | 1.00 | |
Handgreepsteun L DLM460 | ||||
132 | DA00001249 | 10.52 | 12.73 | |
Flensbout Plm4120N A | ||||
133 | DA00000562 | 0.83 | 1.00 | |
Schroef M6X12 Em-41 | ||||
134 | 671002019 | 0.83 | 1.00 | |
Hoogte Instelplaat DLM461 A | ||||
135 | 459361-9 | 3.96 | 4.79 | |
Flensmoer Plm4120N A | ||||
136 | DA00000543 | 0.83 | 1.00 | |
Verbindingsarm 528Mm PM4600S * | ||||
137 | 671001440 | 13.82 | 16.72 | |
Maaidek DLM460 P | ||||
138 | DA00001250 | 161.29 | 195.16 | |
Verlengingsveer Em-41 | ||||
139 | 671011125 | 1.18 | 1.43 | |
Verbindingsarm 528Mm PM4600S * | ||||
140 | 671001440 | 13.82 | 16.72 | |
Moer Plm4120N A | ||||
141 | DA00000549 | 0.83 | 1.00 | |
Moer Plm4120N A | ||||
142 | DA00000549 | 0.83 | 1.00 | |
Kabelgeleider Em-460S P | ||||
143 | 671178001 | 0.83 | 1.00 | |
Label 3 in 1 DLM460 | ||||
144 | 818A76-7 | 0.83 | 1.00 | |
Wieldeksel Plm4120N A | ||||
145 | DA00000536 | 2.71 | 3.28 | |
Zeskantmoer M8 Em-41 A | ||||
146 | 671005028 | 0.83 | 1.00 | |
Kogellager 6201Ddw P | ||||
147 | 211129-9 | 7.22 | 8.74 | |
Achterwiel 8 Pm-410 | ||||
148 | 671020160 | 19.23 | 23.27 | |
Kogellager 6201Ddw P | ||||
149 | 211129-9 | 7.22 | 8.74 | |
Schroef M6X14 Pm-5120S | ||||
150 | 671002030 | 1.18 | 1.43 | |
Handel DLM460Z A | ||||
151 | DA00001174 | 5.06 | 6.12 | |
Moer Plm4120N A | ||||
152 | DA00000549 | 0.83 | 1.00 | |
Handgreepbus DLM460 A | ||||
153 | DA00001058 | 2.98 | 3.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
154 | DA00001175 | |||
Schroef M6X12 Em-41 | ||||
155 | 671002019 | 0.83 | 1.00 | |
Montage Ring Wielas Plm4120N A | ||||
156 | DA00000542 | 0.83 | 1.00 | |
Wiellager Kst Plm4120N A | ||||
157 | DA00001025 | 0.83 | 1.00 | |
Flensmoer Plm4120N A | ||||
158 | DA00000543 | 0.83 | 1.00 | |
Montage Ring Wielas Plm4120N A | ||||
159 | DA00000542 | 0.83 | 1.00 | |
Schroef M6X12 Em-41 | ||||
160 | 671002019 | 0.83 | 1.00 | |
Kogellager 6201Ddw P | ||||
161 | 211129-9 | 7.22 | 8.74 | |
Achterwiel 8 Pm-410 | ||||
162 | 671020160 | 19.23 | 23.27 | |
Kogellager 6201Ddw P | ||||
163 | 211129-9 | 7.22 | 8.74 | |
Zeskantmoer M8 Em-41 A | ||||
164 | 671005028 | 0.83 | 1.00 | |
Wieldeksel Plm4120N A | ||||
165 | DA00000536 | 2.71 | 3.28 | |
Wieldeksel 7 Em-41 | ||||
166 | 671001176 | 7.22 | 8.74 | |
Zeskantmoer M8 Em-41 A | ||||
167 | 671005028 | 0.83 | 1.00 | |
Kogellager 6201Ddw P | ||||
168 | 211129-9 | 7.22 | 8.74 | |
Wiel 7 Pm-410 | ||||
169 | 671020150 | 16.53 | 20.00 | |
Kogellager 6201Ddw P | ||||
170 | 211129-9 | 7.22 | 8.74 | |
Moer Plm4120N A | ||||
171 | DA00000549 | 0.83 | 1.00 | |
Lagerblok Pm411 | ||||
172 | 671445001 | 1.39 | 1.68 | |
As Voor Plm4620/4621 | ||||
173 | 671001786 | 21.08 | 25.51 | |
Moer Plm4120N A | ||||
174 | DA00000549 | 0.83 | 1.00 | |
Lagerblok Pm411 | ||||
175 | 671445001 | 1.39 | 1.68 | |
Lagerblok Em-41 | ||||
176 | 671418001 | 2.02 | 2.44 | |
Trekker M6X45 Em-41 | ||||
177 | 671002028 | 0.83 | 1.00 | |
Kogellager 6201Ddw P | ||||
178 | 211129-9 | 7.22 | 8.74 | |
Wiel 7 Pm-410 | ||||
179 | 671020150 | 16.53 | 20.00 | |
Kogellager 6201Ddw P | ||||
180 | 211129-9 | 7.22 | 8.74 | |
Zeskantmoer M8 Em-41 A | ||||
181 | 671005028 | 0.83 | 1.00 | |
Wieldeksel 7 Em-41 | ||||
182 | 671001176 | 7.22 | 8.74 | |
Voorkap DLM460 | ||||
183 | DA00001251 | 11.82 | 14.30 | |
Parker St4.2X10 A | ||||
184 | DA00000911 | 0.83 | 1.00 | |
Label Makita DLM460 | ||||
185 | 818A75-9 | 0.83 | 1.00 | |
Grasvangbak assy DLM460 P | ||||
195 | 127061-6 | 51.83 | 62.71 |
