Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DLM465'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

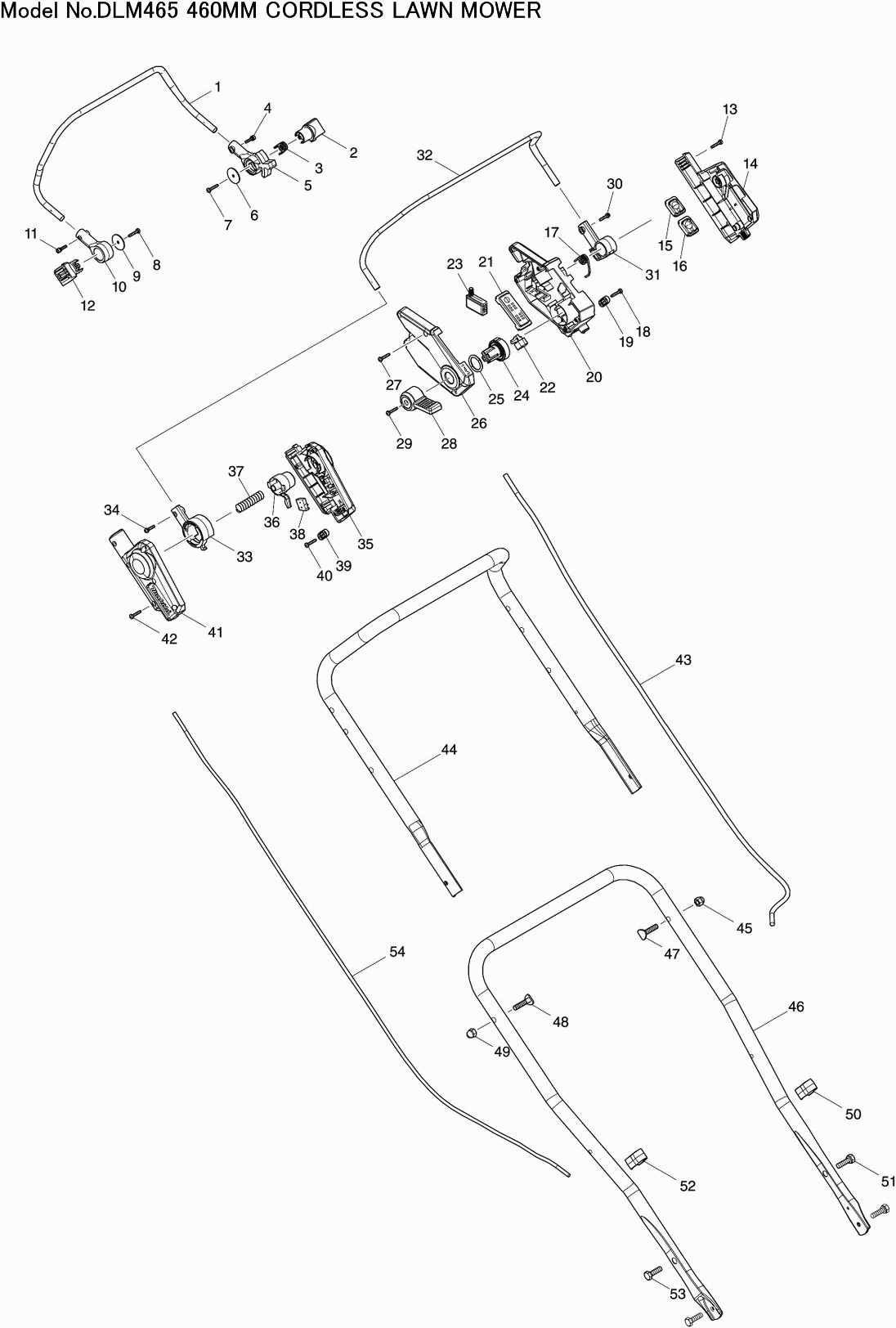

Tekeningen van de Makita DLM465
Onderdelen lijst van de Makita DLM465
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Aandrijfhendel DLM532/533 | ||||
| 001 | 327425-6 | 7.22 | 8.74 | |
| Hendelhouder DLM532/533 | ||||
| 002 | 459859-6 | 0.83 | 1.00 | |
| Torsieveer 12 DLM532/533 | ||||
| 003 | 232566-4 | 0.83 | 1.00 | |
| Schroef 4X20 A | ||||
| 004 | 911138-5 | 0.83 | 1.00 | |
| Hendelhouder L DLM532/533 | ||||
| 005 | 459864-3 | 2.38 | 2.88 | |
| Zeskantmoer M4 A | ||||
| 005C10 | 931102-0 | 0.83 | 1.00 | |
| Ring 5 | ||||
| 006 | 267136-0 | 0.98 | 1.19 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 007 | 266424-2 | 0.83 | 1.00 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 008 | 266424-2 | 0.83 | 1.00 | |
| Ring 5 | ||||
| 009 | 267136-0 | 0.98 | 1.19 | |
| Hendelhouder R DLM532/533 | ||||
| 010 | 459858-8 | 1.39 | 1.68 | |
| Zeskantmoer M4 A | ||||
| 010C10 | 931102-0 | 0.83 | 1.00 | |
| Schroef 4X20 A | ||||
| 011 | 911138-5 | 0.83 | 1.00 | |
| Hendelhouder DLM532/533 | ||||
| 012 | 459859-6 | 0.83 | 1.00 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 013 | 266424-2 | 0.83 | 1.00 | |
| Schakelkast assy DLM532/533 | ||||
| 014 | 183N90-3 | 3.12 | 3.78 | |
| Schakelcircuit A DLM460 | ||||
| 015 | 140F09-7 | 11.82 | 14.30 | |
| Label A/U AS1925 | ||||
| 015C10 | 810D46-0 | 2.71 | 3.28 | |
| Schakelcircuit B DLM460 | ||||
| 016 | 140F10-2 | 11.82 | 14.30 | |
| Label aan/uit DLM460 | ||||
| 016C10 | 818A74-1 | 2.36 | 2.86 | |
| Torsieveer 12 DLM532/533 | ||||
| 017 | 232575-3 | 0.83 | 1.00 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 018 | 266424-2 | 0.83 | 1.00 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 019 | 687124-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 020 | 459860-1 | |||
| Circuit indicatie DLM532 | ||||
| 021 | 620C48-0 | 12.53 | 15.16 | |
| Label indicatie A | ||||
| 021C10 | 8007C8-5 | 1.66 | 2.01 | |
| Controlle Unit Dub362 | ||||
| 022 | 620415-1 | 11.84 | 14.33 | |
| Schakelaar C3Xa-1Pspm Dsp600 | ||||
| 023 | 651083-9 | 19.29 | 23.34 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 024 | 459866-9 | |||
| O-ring 26mm DLM532/533 | ||||
| 025 | 213897-0 | 0.83 | 1.00 | |
| Schakelkast assy DLM532/533 | ||||
| 026 | 183N90-3 | 3.12 | 3.78 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 027 | 266424-2 | 0.83 | 1.00 | |
| Snelheidshendel DLM532/533 | ||||
| 028 | 459865-1 | 1.18 | 1.43 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 029 | 266424-2 | 0.83 | 1.00 | |
| Schroef 4X20 A | ||||
| 030 | 911138-5 | 0.83 | 1.00 | |
| Schakelhendelhouder L DLM533 | ||||
| 031 | 459863-5 | 1.67 | 2.02 | |
| Zeskantmoer M4 A | ||||
| 031C10 | 931102-0 | 0.83 | 1.00 | |
| Schakelhendel DLM532/533 | ||||
| 032 | 327424-8 | 7.22 | 8.74 | |
| Schakelhendelhouder R DLM533 | ||||
| 033 | 459856-2 | 2.02 | 2.44 | |
| Zeskantmoer M4 A | ||||
| 033C10 | 931102-0 | 0.83 | 1.00 | |
| Schroef 4X20 A | ||||
| 034 | 911138-5 | 0.83 | 1.00 | |
| Schakelkastset DLM532/533 P | ||||
| 035 | 183P40-0 | 3.96 | 4.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 035-1 | 183X73-3 | |||
| Label indicatie B | ||||
| 035C10 | 8007C6-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 459857-0 | |||
| Drukveer 15 DLM460 | ||||
| 037 | 231227-3 | 0.83 | 1.00 | |
| Schakelaar Dur364L | ||||
| 038 | 632E26-0 | 10.99 | 13.30 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 039 | 687124-5 | 0.83 | 1.00 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 040 | 266424-2 | 0.83 | 1.00 | |
| Schakelkastset DLM532/533 P | ||||
| 041 | 183P40-0 | 3.96 | 4.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 041-1 | 183X73-3 | |||
| Label indicatie B | ||||
| 041C10 | 8007C6-9 | 0.83 | 1.00 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 042 | 266424-2 | 0.83 | 1.00 | |
| Draadboom DLM532/533 | ||||
| 043 | 699143-9 | 30.70 | 37.15 | |
| Duwboom boven DLM532/533 | ||||
| 044 | 327421-4 | 17.38 | 21.03 | |
| Moerkap M8 DLM532/533 | ||||
| 045 | 252278-3 | 0.83 | 1.00 | |
| Duwboom onder DLM462 | ||||
| 046 | 327423-0 | 17.38 | 21.03 | |
| Slotbout M8x38mm DLM532/533 | ||||
| 047 | 265A62-3 | 0.83 | 1.00 | |
| Slotbout M8x38mm DLM532/533 | ||||
| 048 | 265A62-3 | 0.83 | 1.00 | |
| Moerkap M8 DLM532/533 | ||||
| 049 | 252278-3 | 0.83 | 1.00 | |
| Kabelklem DLM532/533 | ||||
| 050 | 459905-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 051 | 921451-3 | |||
| Kabelklem DLM532/533 | ||||
| 052 | 459905-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 053 | 921451-3 | |||
| Draadboom A DLM532/533 | ||||
| 054 | 699142-1 | 5.06 | 6.12 | |
| Grasvangbak DLM462 P | ||||
| 055 | 127433-5 | 44.96 | 54.40 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055-1 | 162996-4 | |||
| Batterykap DLM465/536 P | ||||
| 056 | 140S03-7 | 12.22 | 14.79 | |
| Label Waarsc AM3623 P | ||||
| 056C10 | 890380-0 | 2.71 | 3.28 | |
| Stopring E-5 | ||||
| 057 | 961018-5 | 0.83 | 1.00 | |
| Stang 6mm DLM532/533 | ||||
| 058 | 327536-7 | 0.83 | 1.00 | |
| Veiligheidssleutel DLM460 | ||||
| 059 | 643535-4 | 3.12 | 3.78 | |
| Schroef M3X14 | ||||
| 060 | 266404-8 | 0.83 | 1.00 | |
| Schakelhendel A DLM532/533 | ||||
| 061 | 459851-2 | 0.98 | 1.19 | |
| O-ring 24mm DLM532/533 | ||||
| 062 | 213896-2 | 0.83 | 1.00 | |
| Blokkeerhendel DLM532/533 | ||||
| 063 | 459852-0 | 0.83 | 1.00 | |
| Drukveer 7 | ||||
| 064 | 231037-8 | 0.83 | 1.00 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 065 | 266424-2 | 0.83 | 1.00 | |
| Maaidekafdekkap DLM532 | ||||
| 066 | 459847-3 | 15.60 | 18.88 | |
| Naamplaat DLM465 | ||||
| 067 | 858B54-1 | 0.83 | 1.00 | |
| Batterijhuis DLM462/532 | ||||
| 068 | 183N78-3 | 6.38 | 7.72 | |
| Rubber Pen 6 AC320H P | ||||
| 068C10 | 263005-3 | 0.83 | 1.00 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 069 | 266424-2 | 0.83 | 1.00 | |
| Label serienr DLM465 | ||||
| 070 | 858B55-9 | 0.83 | 1.00 | |
| Aansluitunit Djr186 A | ||||
| 071 | 644809-6 | 3.96 | 4.79 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 072 | 266424-2 | 0.83 | 1.00 | |
| Batterijhuis DLM462/532 | ||||
| 073 | 183N78-3 | 6.38 | 7.72 | |
| Rubber Pen 6 AC320H P | ||||
| 073C10 | 263005-3 | 0.83 | 1.00 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 077 | 266424-2 | 0.83 | 1.00 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 078 | 687124-5 | 0.83 | 1.00 | |
| Klemstrip * | ||||
| 079 | 687051-6 | 0.83 | 1.00 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 080 | 266424-2 | 0.83 | 1.00 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 081 | 687124-5 | 0.83 | 1.00 | |
| Klemstrip * | ||||
| 082 | 687051-6 | 0.83 | 1.00 | |
| Controller DLM465 | ||||
| 083A | 620E92-9 | 317.62 | 384.32 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 084 | 266424-2 | 0.83 | 1.00 | |
| Draadboom B DLM532/533 | ||||
| 085 | 632P74-5 | 9.24 | 11.18 | |
| Buffer B DLM532/533 | ||||
| 086 | 422529-0 | 0.83 | 1.00 | |
| Controler LM001C | ||||
| 087A | 620E95-3 | 101.64 | 122.98 | |
| Buffer A DLM532/533 | ||||
| 088 | 422528-2 | 0.83 | 1.00 | |
| Schakelaar 1703,4703 DLM532 | ||||
| 089 | 651444-3 | 12.22 | 14.79 | |
| Draadboom C DLM532/533 | ||||
| 090 | 699145-5 | 8.21 | 9.93 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 091 | 266424-2 | 0.83 | 1.00 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 092 | 687124-5 | 0.83 | 1.00 | |
| Klemstrip * | ||||
| 093 | 687051-6 | 0.83 | 1.00 | |
| Kruiskopschroef 5X20 | ||||
| 094 | 911233-1 | 0.83 | 1.00 | |
| Onderplaat DLM532/533 | ||||
| 095 | 459848-1 | 17.38 | 21.03 | |
| Motorhuis boven DLM532/533 | ||||
| 096 | 319869-4 | 8.21 | 9.93 | |
| Veerring 19mm DLM532/533 | ||||
| 097 | 253455-0 | 0.83 | 1.00 | |
| Kogellager 6000Ddw Hs0600 | ||||
| 098 | 210141-6 | 1.18 | 1.43 | |
| Motor assy DLM532/533 | ||||
| 099 | 519606-8 | 112.06 | 135.59 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 100 | 211387-7 | |||
| Parker 2x8mm DLM532/533 | ||||
| 101 | 265B29-7 | 0.83 | 1.00 | |
| Controller B DLM532/533 | ||||
| 102 | 620B88-2 | 19.23 | 23.27 | |
| Veld DLM532/533 | ||||
| 103 | 629465-3 | 112.06 | 135.59 | |
| Motorhuis onder DLM532/533 | ||||
| 104 | 319870-9 | 9.24 | 11.18 | |
| Schroef 5X70 * | ||||
| 105 | 911691-1 | 1.18 | 1.43 | |
| Schroef M3X6 | ||||
| 106 | 652031-1 | 0.83 | 1.00 | |
| Kruiskopschroef 5X20 | ||||
| 107 | 911233-1 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 108 | 922441-9 | |||
| Motorsteun DLM532/533 | ||||
| 109 | 319867-8 | 17.38 | 21.03 | |
| Motortussenplaat DLM532/533 | ||||
| 110 | 459853-8 | 2.02 | 2.44 | |
| Schroef 4X16 | ||||
| 111 | 911126-2 | 0.83 | 1.00 | |
| Waaier 170 DLM532/533 | ||||
| 112 | 240205-2 | 5.06 | 6.12 | |
| Cirkelmessteun DLM462 | ||||
| 113 | 319882-2 | 7.22 | 8.74 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 114 | 266424-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 115 | 191W86-4 | |||
| Maaimesbout M8x35mm DLM532 A | ||||
| 116 | 265A69-9 | 0.83 | 1.00 | |
| Mulchplug DLM462 | ||||
| 117 | 127515-3 | 8.67 | 10.49 | |
| Blokkeerknop DLM462/532 | ||||
| 118 | 459884-7 | 1.00 | 1.21 | |
| Drukveer 7 Ls1013 | ||||
| 119 | 231401-3 | 0.83 | 1.00 | |
| Blokkeerknophouder DLM462/532 | ||||
| 120 | 459885-5 | 1.00 | 1.21 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 121 | 266424-2 | 0.83 | 1.00 | |
| Uitwerpdeksel DLM462 P | ||||
| 123 | 140R95-0 | 13.83 | 16.73 | |
| Label waarschuw DLM534 P | ||||
| 123C10 | 8007P8-6 | 0.83 | 1.00 | |
| Inbusbout M8 DLM532/533 | ||||
| 124 | 265B20-5 | 0.83 | 1.00 | |
| Duwboomsteun L DLM532 | ||||
| 125 | 347579-3 | 8.21 | 9.93 | |
| Torsieveer 6Mm Blm/Am | ||||
| 126 | 233597-6 | 0.83 | 1.00 | |
| Stopring E-5 | ||||
| 127 | 961018-5 | 0.83 | 1.00 | |
| As 6mm DLM462 | ||||
| 128 | 327419-1 | 2.36 | 2.86 | |
| Inbusbout M5X12Mm Ck A | ||||
| 129 | 922213-2 | 0.83 | 1.00 | |
| Dekselhouder DLM462 | ||||
| 130 | 459879-0 | 3.96 | 4.79 | |
| Achtergreep DLM462 | ||||
| 131 | 162693-2 | 10.50 | 12.70 | |
| Handgreephouder R DLM533 | ||||
| 132 | 347578-5 | 7.22 | 8.74 | |
| Klem Ms245.4 | ||||
| 133 | 451825-9 | 0.83 | 1.00 | |
| Inbusbout M8 DLM532/533 | ||||
| 134 | 265B20-5 | 0.83 | 1.00 | |
| Veer tbv klep DLM532/533 | ||||
| 135 | 232628-8 | 3.12 | 3.78 | |
| Verbindingsas DLM462 | ||||
| 136 | 347581-6 | 25.36 | 30.69 | |
| Sluitring 6X12Mm A | ||||
| 137 | 941151-9 | 0.83 | 1.00 | |
| Borgmoer M6 | ||||
| 138 | 252014-7 | 0.83 | 1.00 | |
| Sluitring 8 Bo3700 | ||||
| 139 | 267216-2 | 0.83 | 1.00 | |
| Borgmoer M6 | ||||
| 140 | 252014-7 | 0.83 | 1.00 | |
| Sluitring 6X12Mm A | ||||
| 141 | 941151-9 | 0.83 | 1.00 | |
| Revet 8Mm A | ||||
| 142 | 253762-1 | 0.98 | 1.19 | |
| Kabeldoorvoer DLM533 | ||||
| 143 | 422526-6 | 0.83 | 1.00 | |
| Inbusbout M5X12Mm Ck A | ||||
| 144 | 922213-2 | 0.83 | 1.00 | |
| Kabelbeschermer DLM532 | ||||
| 145 | 459880-5 | 0.83 | 1.00 | |
| Kabeltule DLM532/533 | ||||
| 146 | 683A20-1 | 0.83 | 1.00 | |
| Maaidek DLM462 | ||||
| 147 | 347560-4 | 118.43 | 143.30 | |
| Hoogteplaat DLM532/533 | ||||
| 148 | 347582-4 | 3.97 | 4.80 | |
| Inbusbout M8 DLM532/533 | ||||
| 149 | 265B20-5 | 0.83 | 1.00 | |
| Inbusbout M6X12 | ||||
| 150 | 922311-2 | 0.83 | 1.00 | |
| Achterashouderkap DLM532/533 | ||||
| 151 | 313290-9 | 2.36 | 2.86 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 164 | 922441-9 | |||
| Handgreep voor DLM462 | ||||
| 165 | 459870-8 | 5.06 | 6.12 | |
| Afdekkap voor DLM462 | ||||
| 166 | 459873-2 | 13.82 | 16.72 | |
| Onderplaat maaidek DLM462 | ||||
| 167 | 459874-0 | 13.82 | 16.72 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 168 | 266424-2 | 0.83 | 1.00 | |
| Flensbout M8X12 | ||||
| 169 | 265324-3 | 1.18 | 1.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 170 | 211247-3 | |||
| Achterwiel assy DLM532/533 | ||||
| 171 | 127513-7 | 23.06 | 27.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 172 | 211247-3 | |||
| Tandwiel 49 DLM532/533 | ||||
| 173 | 226941-4 | 13.82 | 16.72 | |
| Borgring S-12 | ||||
| 174 | 961052-5 | 0.83 | 1.00 | |
| Tandwiel 12 DLM532/533 | ||||
| 175 | 226940-6 | 3.96 | 4.79 | |
| Tandwiel houderplt DLM532 | ||||
| 176 | 347586-6 | 0.83 | 1.00 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 177 | 266424-2 | 0.83 | 1.00 | |
| Schroef M5X12 A | ||||
| 178 | 911213-7 | 0.83 | 1.00 | |
| Wielkap DLM532/533 | ||||
| 179 | 459867-7 | 5.06 | 6.12 | |
| Schroef M5X12 A | ||||
| 180 | 911213-7 | 0.83 | 1.00 | |
| Achterashouder DLM532/533 P | ||||
| 181 | 327426-4 | 6.38 | 7.72 | |
| Kogellager 6001Ddw A | ||||
| 182 | 210163-6 | 1.18 | 1.43 | |
| Achteras DLM462 | ||||
| 183 | 162691-6 | 28.02 | 33.90 | |
| Inbusbout M6X12 | ||||
| 184 | 922311-2 | 0.83 | 1.00 | |
| Hoogteinstelling DLM532/533 | ||||
| 185 | 162694-0 | 8.21 | 9.93 | |
| Achterashouder DLM532/533 P | ||||
| 186 | 327426-4 | 6.38 | 7.72 | |
| Kogellager 6001Ddw A | ||||
| 187 | 210163-6 | 1.18 | 1.43 | |
| Schroef M5X12 A | ||||
| 188 | 911213-7 | 0.83 | 1.00 | |
| Wielkap DLM532/533 | ||||
| 189 | 459867-7 | 5.06 | 6.12 | |
| Schroef M5X12 A | ||||
| 190 | 911213-7 | 0.83 | 1.00 | |
| Tandwiel houderplt DLM532 | ||||
| 191 | 347586-6 | 0.83 | 1.00 | |
| Tandwiel 49 DLM532/533 | ||||
| 192 | 226941-4 | 13.82 | 16.72 | |
| Tandwiel 12 DLM532/533 | ||||
| 193 | 226940-6 | 3.96 | 4.79 | |
| Borgring S-12 | ||||
| 194 | 961052-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 195 | 211247-3 | |||
| Achterwiel assy DLM532/533 | ||||
| 196 | 127513-7 | 23.06 | 27.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 197 | 211247-3 | |||
| Flensbout M8X12 | ||||
| 198 | 265324-3 | 1.18 | 1.43 | |
| Tapschroef 5X16 Uc30/35/4020A | ||||
| 199 | 266388-0 | 0.83 | 1.00 | |
| Hoogteinstelplt DLM532 | ||||
| 200 | 347585-8 | 1.18 | 1.43 | |
| Inbusbout M6X12 | ||||
| 201 | 922311-2 | 0.83 | 1.00 | |
| Aandrijfunit DLM462 | ||||
| 202 | 127509-8 | 131.16 | 158.70 | |
| Flensbout M8X12 | ||||
| 203 | 265324-3 | 1.18 | 1.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 204 | 211247-3 | |||
| Voorwiel assy DLM532/533 | ||||
| 205 | 127514-5 | 21.08 | 25.51 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 206 | 211247-3 | |||
| Vooras DLM462 | ||||
| 207 | 162690-8 | 21.23 | 25.69 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 208 | 211247-3 | |||
| Voorwiel assy DLM532/533 | ||||
| 209 | 127514-5 | 21.08 | 25.51 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 210 | 211247-3 | |||
| Flensbout M8X12 | ||||
| 211 | 265324-3 | 1.18 | 1.43 | |
| Asborgplaat Jr3000V | ||||
| 212 | 341462-6 | 1.39 | 1.68 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 213 | 266424-2 | 0.83 | 1.00 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 214 | 266424-2 | 0.83 | 1.00 | |
| Afdekkap onder DLM462 | ||||
| 215 | 459875-8 | 30.70 | 37.15 | |
| Tapschroef 4X20 Tm3000C P | ||||
| 216 | 266424-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 217 | 327879-7 | |||
