Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DMR115'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

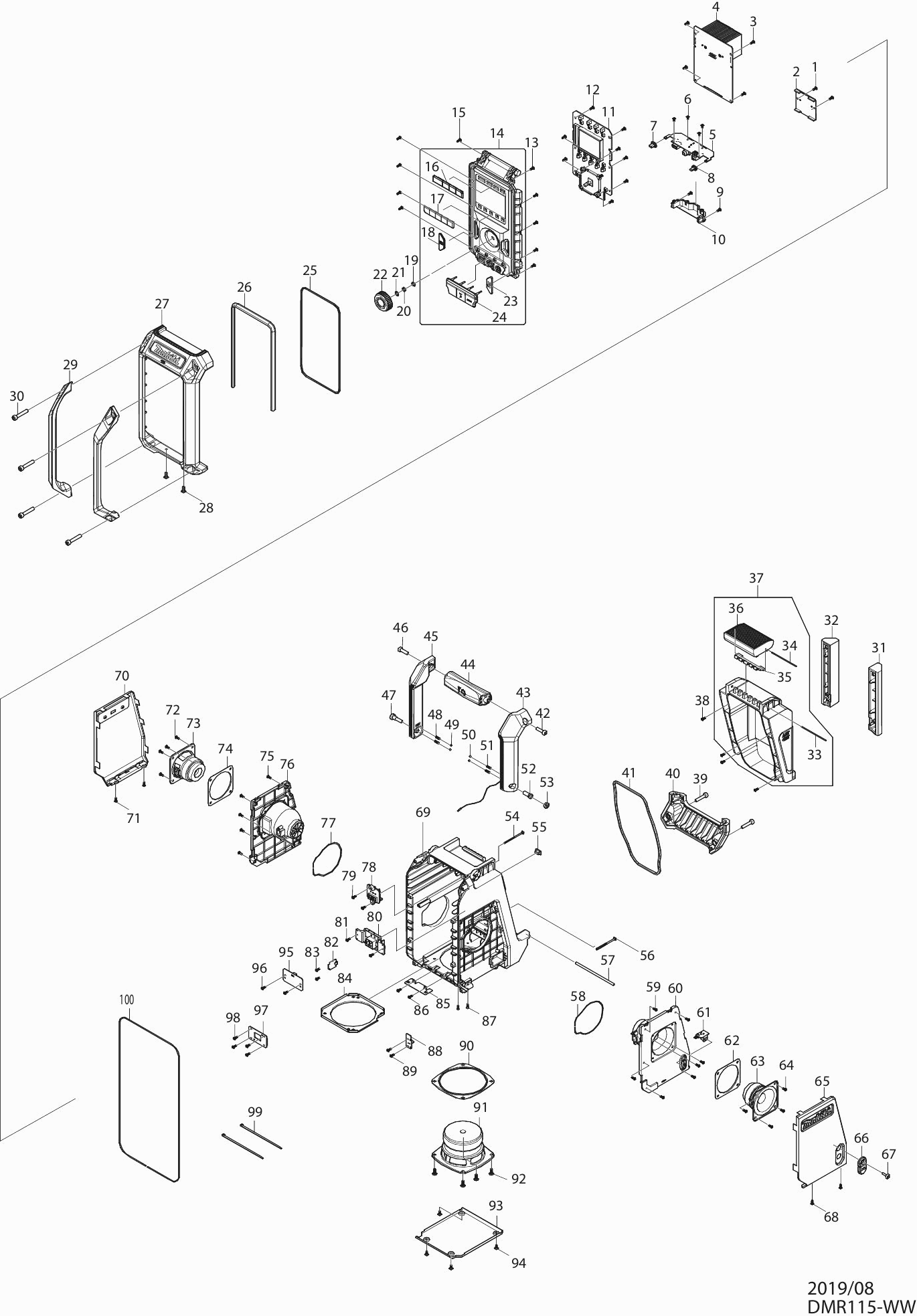

Tekeningen van de Makita DMR115
Onderdelen lijst van de Makita DMR115
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Schroef 3x8 | ||||
001 | SE00000521 | 0.83 | 1.00 | |
Circuit H DMR115 | ||||
002 | SE00000683 | 23.74 | 28.73 | |
Schroef 3x8 | ||||
003 | SE00000521 | 0.83 | 1.00 | |
Circuit A DMR115 | ||||
004 | SE00000831 | 143.65 | 173.82 | |
Circuit P DMR115 | ||||
005 | SE00000775 | 16.13 | 19.52 | |
Schroef 2,6x5mm DMR115 | ||||
006 | SE00000685 | 0.83 | 1.00 | |
Led rubber L DMR115 | ||||
007 | SE00000750 | 4.08 | 4.94 | |
Led rubber R DMR115 | ||||
008 | SE00000751 | 4.08 | 4.94 | |
Schroef 3x8 | ||||
009 | SE00000521 | 0.83 | 1.00 | |
Houder printplaat jack DMR115 | ||||
010 | SE00000752 | 2.08 | 2.52 | |
Circuit C DMR115 | ||||
011 | SE00000776 | 151.14 | 182.88 | |
Schroef 3x8 | ||||
012 | SE00000521 | 0.83 | 1.00 | |
Schroef 3x8 | ||||
013 | SE00000521 | 0.83 | 1.00 | |
Voorplaat DMR115 | ||||
014 | SE00000777 | 70.59 | 85.41 | |
Schroef 3x8 | ||||
015 | SE00000521 | 0.83 | 1.00 | |
Knop A/U DMR115 | ||||
016 | SE00000779 | 7.43 | 8.99 | |
Knop preset DMR115 | ||||
017 | SE00000695 | 7.43 | 8.99 | |
Knop autotune DMR115 | ||||
018 | SE00000780 | 2.05 | 2.48 | |
Borgring DMR115 | ||||
019 | SE00000754 | 0.83 | 1.00 | |
Borgmoer DMR115 | ||||
020 | SE00000755 | 0.83 | 1.00 | |
Volumeknopring | ||||
021 | SE21B1110A | 0.83 | 1.00 | |
Draaiknop DMR115 | ||||
022 | SE00000698 | 2.08 | 2.52 | |
Knop Equalizer DMR115 | ||||
023 | SE00000697 | 1.72 | 2.08 | |
Afdekkap plugin DMR115 A | ||||
024 | SE00001243 | 4.08 | 4.94 | |
Voorplaat pakking DMR115 | ||||
025 | SE00000700 | 1.70 | 2.06 | |
Lens DMR115 | ||||
026 | SE00000756 | 6.60 | 7.99 | |
Stootrand DMR115 | ||||
027 | SE00000701 | 28.73 | 34.76 | |
Schroef M4x16 | ||||
028 | SE09064161 | 0.83 | 1.00 | |
Beschermrail DMR115 | ||||
029 | SE00000703 | 16.07 | 19.44 | |
Schroef 6x33mm DMR115 | ||||
030 | SE00000709 | 0.83 | 1.00 | |
Batterijaanslag R DMR115 | ||||
031 | SE00000704 | 8.52 | 10.31 | |
Batterijaanslag L DMR115 | ||||
032 | SE00000705 | 8.52 | 10.31 | |
Pin 2x77mm | ||||
033 | SE00000539 | 0.83 | 1.00 | |
Pin 2x88mm | ||||
034 | SE00000533 | 0.83 | 1.00 | |
Sluitplaat | ||||
035 | SE00000536 | 1.02 | 1.23 | |
Afdekkap lock DMR115 | ||||
036 | SE00000706 | 4.08 | 4.94 | |
Batterijdeksel DMR115 | ||||
037 | SE00000757 | 31.61 | 38.25 | |
Schroef 3x8 | ||||
038 | SE00000521 | 0.83 | 1.00 | |
Schroef 6x33mm DMR115 | ||||
039 | SE00000709 | 0.83 | 1.00 | |
Stootrand achter DMR115 | ||||
040 | SE00000710 | 8.52 | 10.31 | |
Batterijdeksel pakking DMR115 | ||||
041 | SE00000711 | 7.43 | 8.99 | |
Tapschroef 6x20mm | ||||
042 | SE00000176 | 0.83 | 1.00 | |
Handgreep rechts DMR115 | ||||
043 | SE00000781 | 11.19 | 13.54 | |
Handgreep DMR115 | ||||
044 | SE00000713 | 10.81 | 13.08 | |
Handgreep links DMR115 | ||||
045 | SE00000714 | 4.58 | 5.54 | |
Tapschroef 6x20mm | ||||
046 | SE00000176 | 0.83 | 1.00 | |
Schroef 6x17mm DMR115 | ||||
047 | SE00000715 | 0.83 | 1.00 | |
Veer DMR115 | ||||
048 | SE00000759 | 0.83 | 1.00 | |
Kogel | ||||
049 | SE09994007 | 0.83 | 1.00 | |
Kogel | ||||
050 | SE09994007 | 0.83 | 1.00 | |
Veer DMR115 | ||||
051 | SE00000759 | 0.83 | 1.00 | |
Schroef 7x16mm DMR115 | ||||
052 | SE00000716 | 1.02 | 1.23 | |
Schroef 10.8x4,5mm DMR115 | ||||
053 | SE00000717 | 1.43 | 1.73 | |
Verzonken schroef 3x45 (ni) | ||||
054 | SE00000445 | 0.83 | 1.00 | |
Afdekkapje DMR115 | ||||
055 | SE00000721 | 0.83 | 1.00 | |
Verzonken schroef 3x45 (ni) | ||||
056 | SE00000445 | 0.83 | 1.00 | |
Scharnierpen batt.deksel | ||||
057 | SE021PC030 | 0.83 | 1.00 | |
Speakerpakking DMR115 | ||||
058 | SE00000730 | 0.83 | 1.00 | |
Schroef 3x8 | ||||
059 | SE00000521 | 0.83 | 1.00 | |
Speakerhouder R DMR115 | ||||
060 | SE00000782 | 8.52 | 10.31 | |
Circuit F DMR115 | ||||
061 | SE00000724 | 9.52 | 11.52 | |
Speakerpakking 2,5inch DMR115 | ||||
062 | SE00000729 | 2.45 | 2.96 | |
Speaker 2,5inch DMR115 | ||||
063 | SE00000728 | 14.23 | 17.22 | |
Schroef 3x8 | ||||
064 | SE00000521 | 0.83 | 1.00 | |
Speakercover R DMR115 | ||||
065 | SE00000725 | 21.87 | 26.46 | |
Afdekkapje DC DMR115 | ||||
066 | SE00000726 | 2.45 | 2.96 | |
Schroef 3x14mm | ||||
067 | SE00000404 | 0.83 | 1.00 | |
Schroef 3x8 | ||||
068 | SE00000521 | 0.83 | 1.00 | |
Achterbak DMR115 | ||||
069 | SE00000783 | 49.85 | 60.32 | |
Speakercover L DMR115 | ||||
070 | SE00000727 | 21.87 | 26.46 | |
Schroef 3x8 | ||||
071 | SE00000521 | 0.83 | 1.00 | |
Schroef 3x8 | ||||
072 | SE00000521 | 0.83 | 1.00 | |
Speaker 2,5inch DMR115 | ||||
073 | SE00000728 | 14.23 | 17.22 | |
Speakerpakking 2,5inch DMR115 | ||||
074 | SE00000729 | 2.45 | 2.96 | |
Schroef 3x8 | ||||
075 | SE00000521 | 0.83 | 1.00 | |
Speakerhouder L DMR115 | ||||
076 | SE00000731 | 8.52 | 10.31 | |
Speakerpakking DMR115 | ||||
077 | SE00000730 | 0.83 | 1.00 | |
Aansluitunit 10.8V DMR115 | ||||
078 | SE00000732 | 5.24 | 6.34 | |
Schroef 3x8 | ||||
079 | SE00000521 | 0.83 | 1.00 | |
Aansluitunit E DMR115 | ||||
080 | SE00000733 | 4.58 | 5.54 | |
Schroef 3x8 | ||||
081 | SE00000521 | 0.83 | 1.00 | |
Circuit G DMR115 | ||||
082 | SE00000785 | 9.54 | 11.54 | |
Tapschroef 3x10mm | ||||
083 | SE00000193 | 0.83 | 1.00 | |
Speakerhouder DMR115 | ||||
084 | SE00000734 | 5.87 | 7.10 | |
Achterplaat DMR115 | ||||
085 | SE00000735 | 1.43 | 1.73 | |
Schroef 3x8 | ||||
086 | SE00000521 | 0.83 | 1.00 | |
Schroef 3x10mm DMR115 | ||||
087 | SE00000736 | 0.83 | 1.00 | |
Circuit B DMR115 | ||||
088 | SE00000737 | 9.54 | 11.54 | |
Schroef 3x8 | ||||
089 | SE00000521 | 0.83 | 1.00 | |
Speakerpakking 4inch DMR115 | ||||
090 | SE00000738 | 3.22 | 3.90 | |
Speaker 4inch DMR115 | ||||
091 | SE00000739 | 23.75 | 28.74 | |
Schroef M4x16 | ||||
092 | SE09064161 | 0.83 | 1.00 | |
Speakercover 4inch DMR115 | ||||
093 | SE00000761 | 8.52 | 10.31 | |
Schroef 3x8 | ||||
094 | SE00000521 | 0.83 | 1.00 | |
Circuit D DMR115 | ||||
095 | SE00000786 | 10.84 | 13.12 | |
Schroef 3x8 | ||||
096 | SE00000521 | 0.83 | 1.00 | |
Circuit J DMR115 | ||||
097 | SE00000743 | 9.54 | 11.54 | |
Schroef 3x8 | ||||
098 | SE00000521 | 0.83 | 1.00 | |
W/ties 100mm | ||||
099 | SE00000195 | 0.83 | 1.00 | |
Dekselpakking DMR115 | ||||
100 | SE00000744 | 2.05 | 2.48 |
