Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DP4011'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

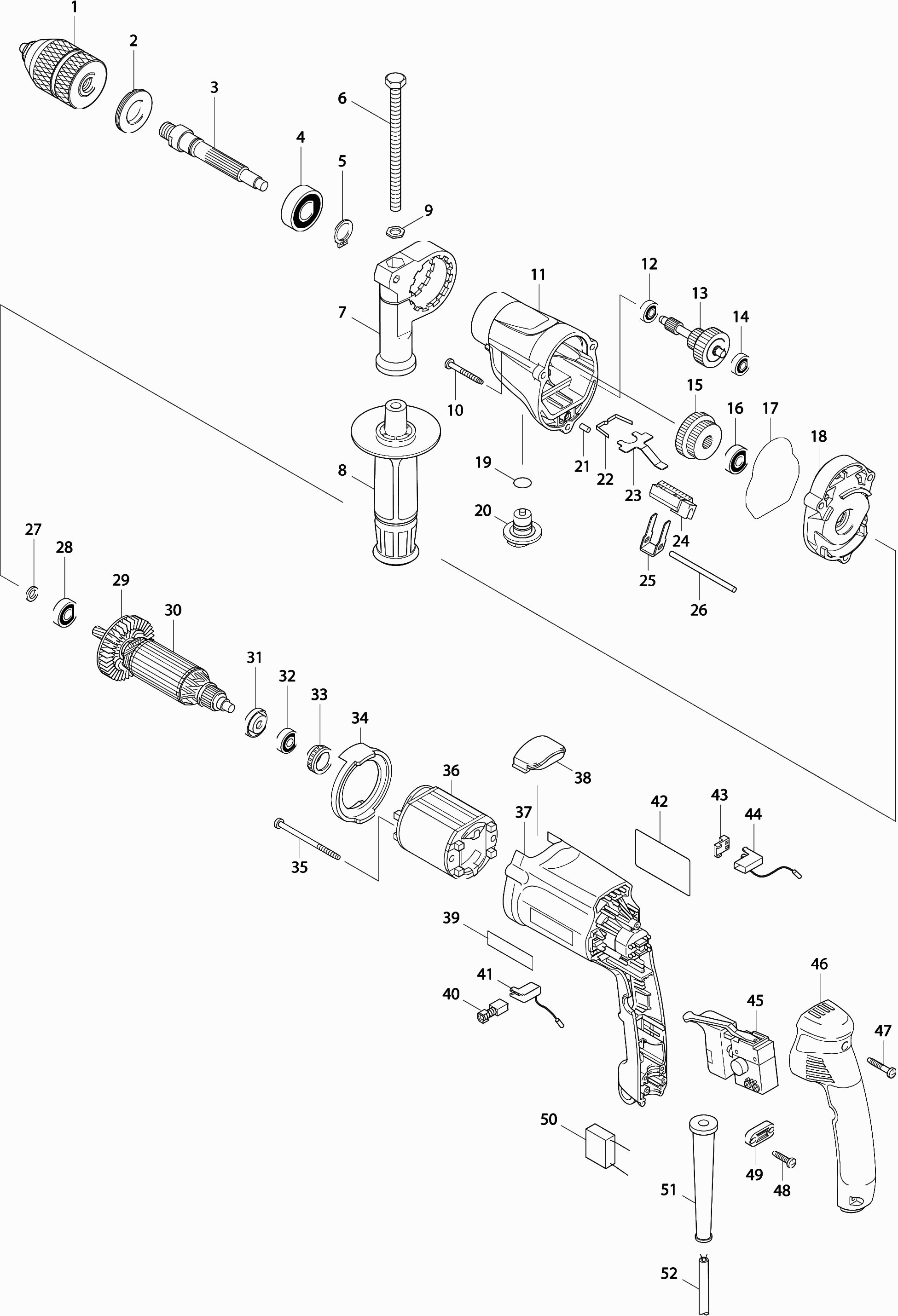

Tekeningen van de Makita DP4011
Onderdelen lijst van de Makita DP4011
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Boorkop snelspan 1,5-13mm | ||||
| 001 | 192664-5 | 40.00 | 48.40 | |
| Lagerborging 19-36 * | ||||
| 002 | 285806-9 | 1.99 | 2.41 | |
| As Dp4011 | ||||
| 003 | 324835-8 | 8.27 | 10.01 | |
| Kogellager 6202Llb A | ||||
| 004 | 211228-7 | 7.22 | 8.74 | |
| Borgring S-15 | ||||
| 005 | 961055-9 | 0.83 | 1.00 | |
| Zeskantbout M8X120Mm A | ||||
| 006 | 265583-9 | 1.18 | 1.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007 | 417630-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 008 | 152521-9 | |||
| Sluitring Zeskant Hp2051/F | ||||
| 009 | 345280-4 | 0.83 | 1.00 | |
| Schroef 4X35 A | ||||
| 010 | 266351-3 | 0.83 | 1.00 | |
| Tandwielhuis Dp4011 | ||||
| 011 | 318187-7 | 12.22 | 14.79 | |
| Kogellager 606Zz A | ||||
| 012 | 210137-7 | 0.98 | 1.19 | |
| Tandwielset Hp2051/F A | ||||
| 013 | 153622-6 | 23.06 | 27.90 | |
| Kogellager 606Zz A | ||||
| 014 | 210137-7 | 0.98 | 1.19 | |
| Tandwiel 29-37 Hp2051/71F A | ||||
| 015 | 227119-2 | 11.12 | 13.46 | |
| Kogellager 608Zz A | ||||
| 016 | 210046-0 | 0.83 | 1.00 | |
| Pakkingring Hp2051/F | ||||
| 017 | 421810-6 | 0.83 | 1.00 | |
| Tandwielhuisdeksel Dp4011 | ||||
| 018 | 158412-2 | 10.52 | 12.73 | |
| O-Ring 14 2414B A | ||||
| 019 | 213162-7 | 0.83 | 1.00 | |
| Schakelknop (H/L) Hp2051/F | ||||
| 020 | 417805-5 | 1.18 | 1.43 | |
| Pen 4 Hp1631 | ||||
| 021 | 256251-5 | 0.83 | 1.00 | |
| Bladveer Hp2030 | ||||
| 022 | 232143-2 | 0.83 | 1.00 | |
| Blokkeerplaat Hp2051/F | ||||
| 023 | 345225-2 | 0.83 | 1.00 | |
| Schuifplaat Hp2051/F | ||||
| 024 | 417804-7 | 0.83 | 1.00 | |
| Schakelgaffel Hp2051/F | ||||
| 025 | 345223-6 | 0.83 | 1.00 | |
| Pin 4 Hp2051/F | ||||
| 026 | 268092-7 | 0.83 | 1.00 | |
| Ring 8 DP4011 P | ||||
| 027 | 262087-2 | 0.83 | 1.00 | |
| Kogellager 608Ddw A | ||||
| 028 | 210005-4 | 4.45 | 5.38 | |
| Waaier 52 6821 A | ||||
| 029 | 241881-5 | 2.02 | 2.44 | |
| Anker 240V Hp2051/F | ||||
| 030 | 517414-1 | 44.96 | 54.40 | |
| Isolatiering 9521Nb-9522Nb A | ||||
| 031 | 681636-0 | 1.18 | 1.43 | |
| Kogellager 607Llb A | ||||
| 032 | 211021-9 | 4.45 | 5.38 | |
| Rubber Ring 9521Nb-9522Nb | ||||
| 033 | 421494-0 | 3.96 | 4.79 | |
| Tussenplaat Hp2051/F | ||||
| 034 | 417803-9 | 0.83 | 1.00 | |
| Tap Schroef 4X65Mm | ||||
| 035 | 266340-8 | 0.83 | 1.00 | |
| Veld 220-240V Hp2051/F | ||||
| 036 | 633528-9 | 11.82 | 14.30 | |
| Motorhuis Hp2051 A | ||||
| 037 | 417807-1 | 11.82 | 14.30 | |
| Afdekkap Dp4011 | ||||
| 038 | 450179-1 | 1.67 | 2.02 | |
| Koolborstel Set Cb-419 A | ||||
| 040 | 195015-1 | 4.45 | 5.38 | |
| Koolborstelhouder Hr2440/50 | ||||
| 041 | 643989-5 | 3.12 | 3.78 | |
| Naamplaat Dp4011 | ||||
| 042 | 864033-7 | 2.71 | 3.28 | |
| Afstandstuk Hr2440/50 | ||||
| 043 | 689111-0 | 0.83 | 1.00 | |
| Koolborstelhouder Hr2440/50 | ||||
| 044 | 643988-7 | 3.12 | 3.78 | |
| Schakelaar Hp2051/F | ||||
| 045 | 650524-2 | 33.36 | 40.37 | |
| Handgreepdeksel Hr2440/50 * | ||||
| 046 | 153284-0 | 11.34 | 13.72 | |
| Niet meer leverbaar, geen vervanging | ||||
| 047 | 266374-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 266326-2 | |||
| Klemstrip 9555Nb/Bo3711 A | ||||
| 049 | 687124-5 | 0.83 | 1.00 | |
| Condensator 5704R 0,22Uf P | ||||
| 050 | 645190-8 | 2.36 | 2.86 | |
| Kabeltule 8-110 A | ||||
| 051 | 682559-5 | 0.83 | 1.00 | |
| Netsnoer 2X1.00 2.2Mtr A | ||||
| 052 | 665383-1 | 10.50 | 12.70 | |
