Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DPC6201'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

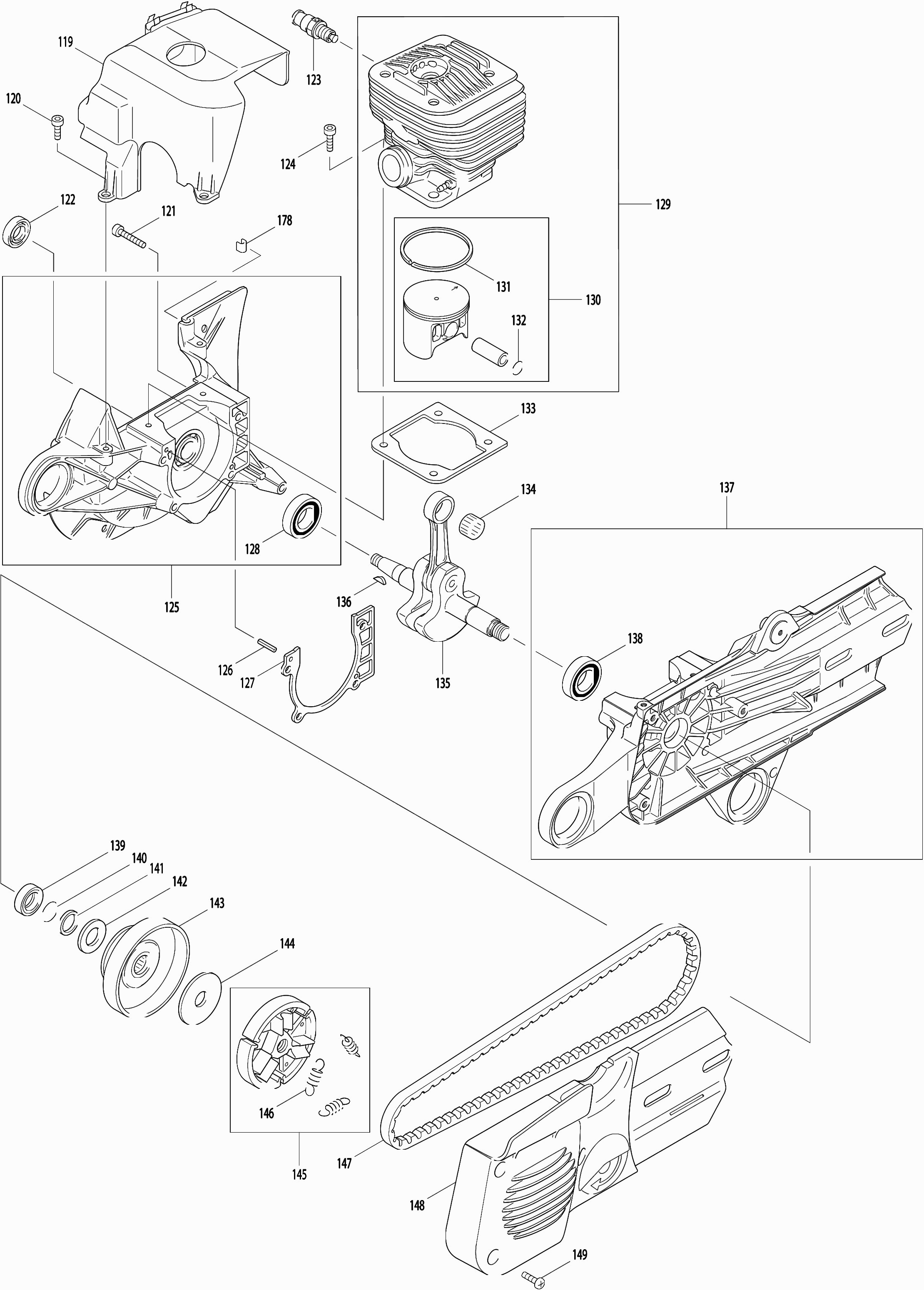

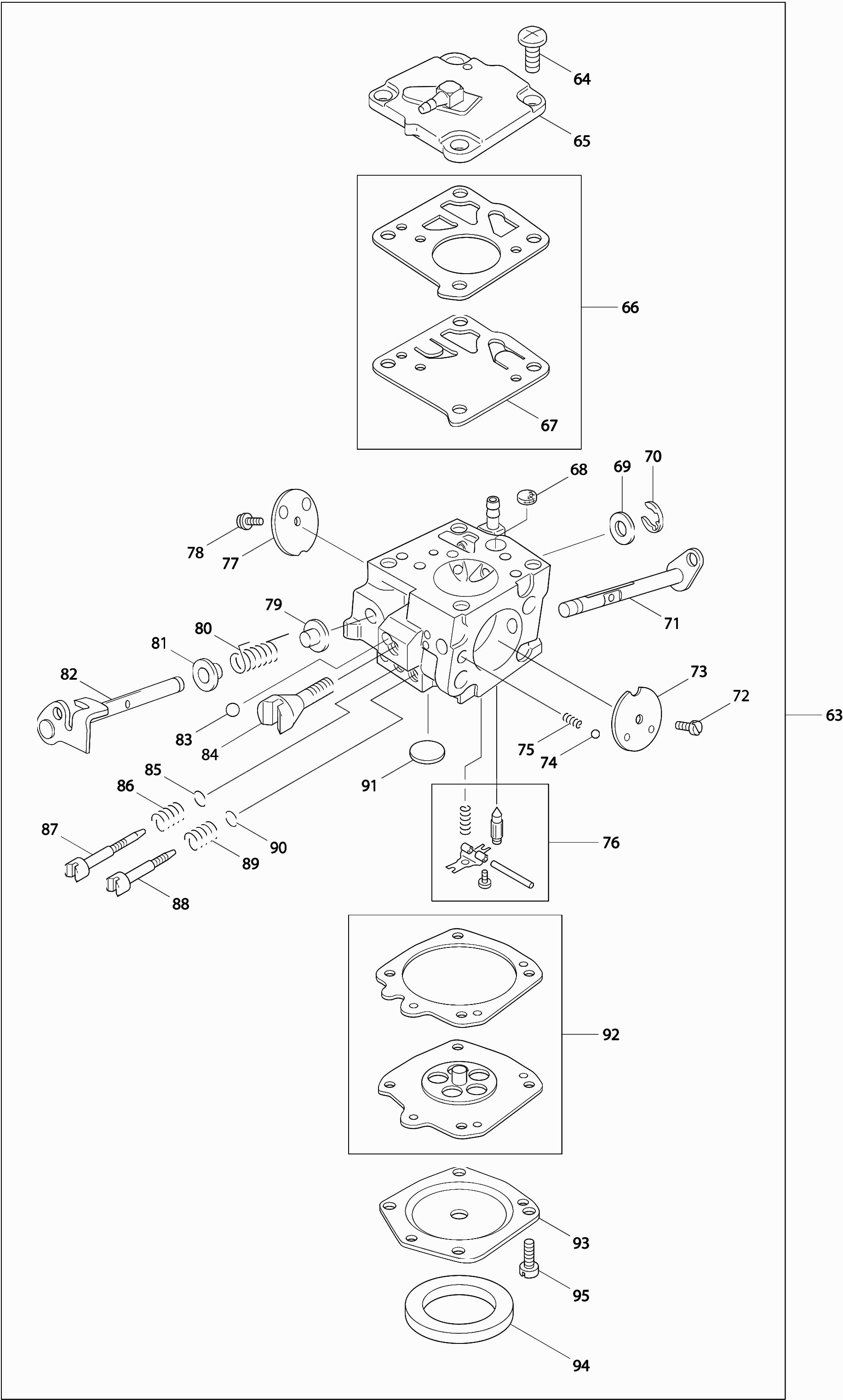

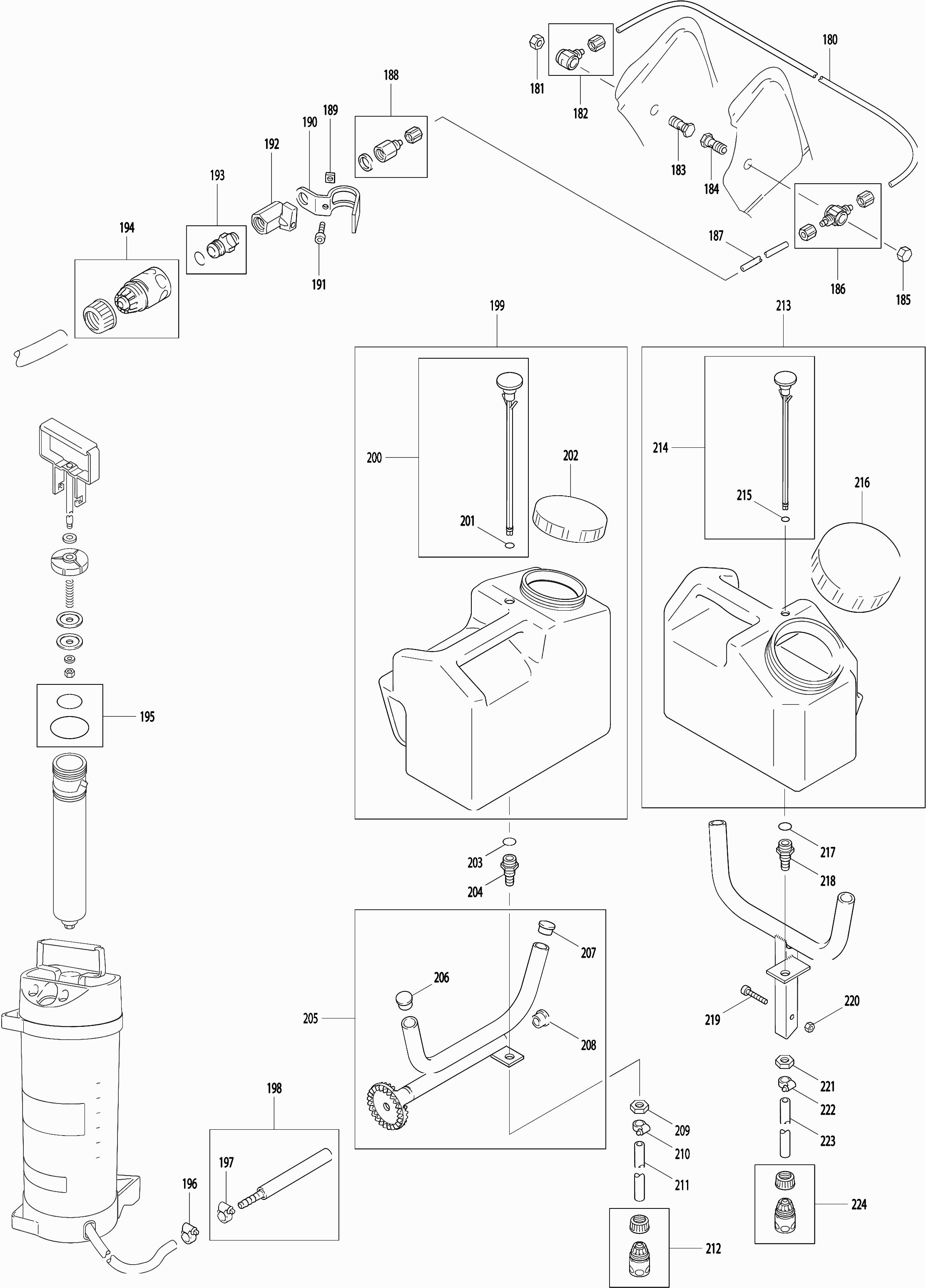

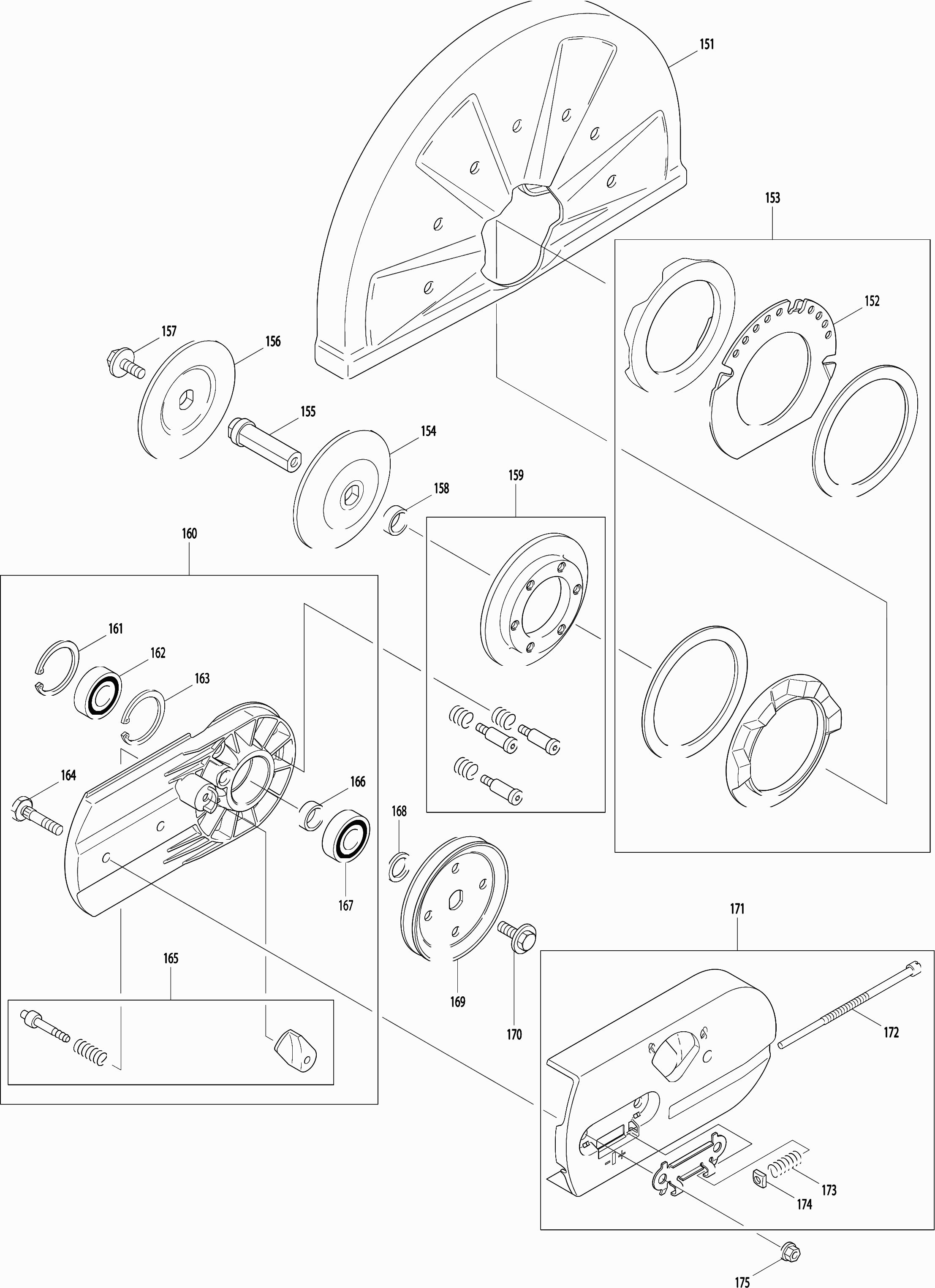

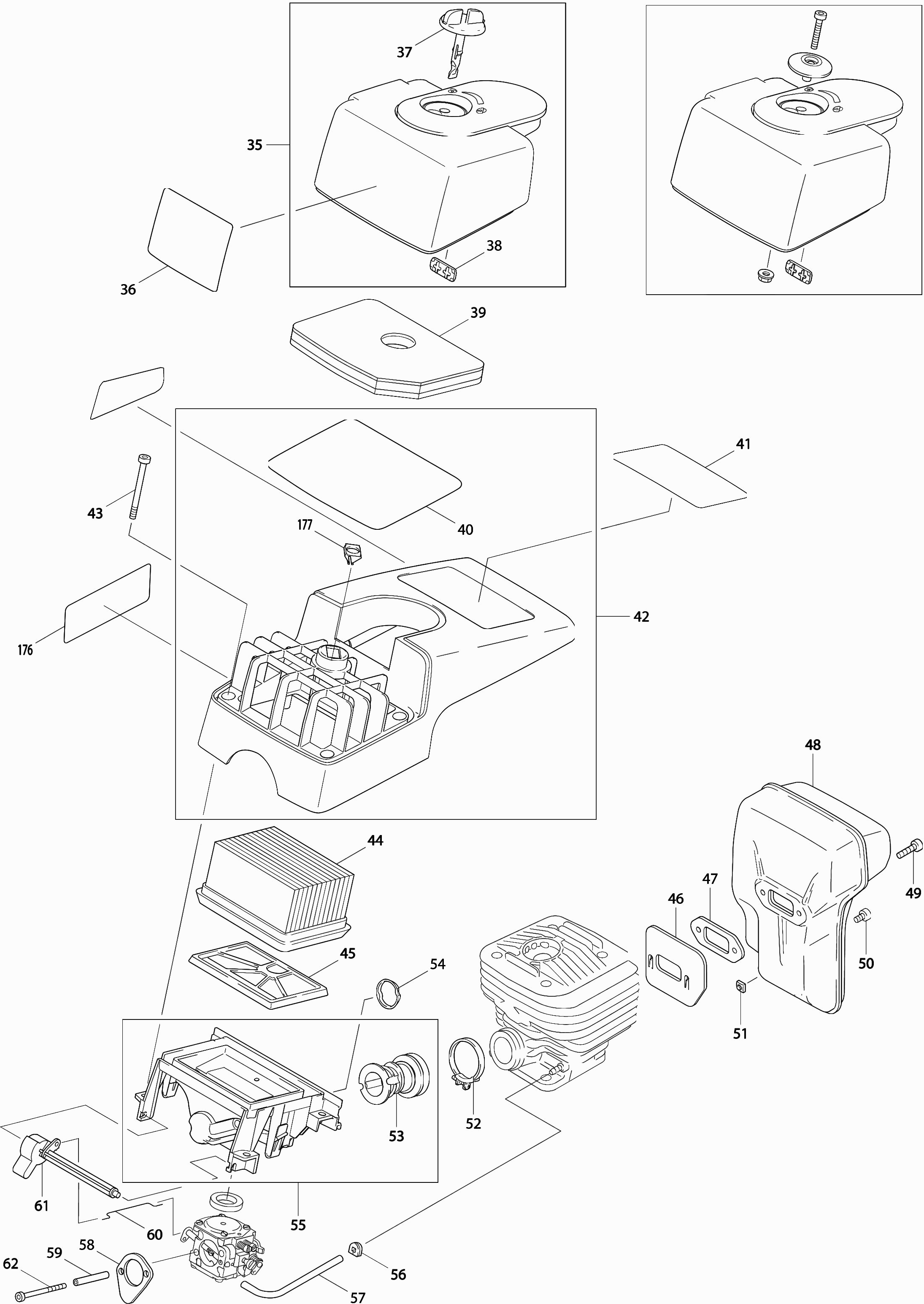

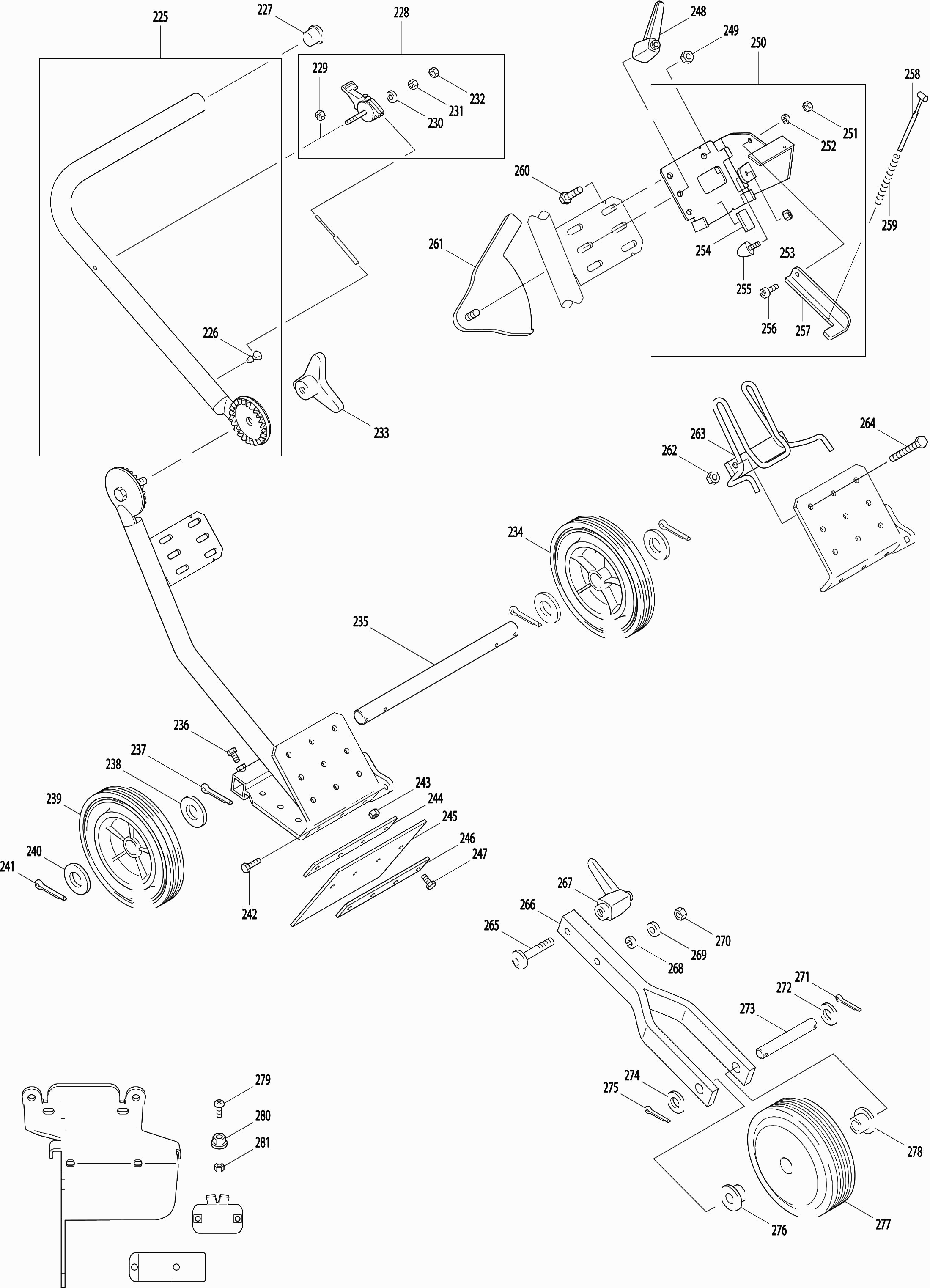

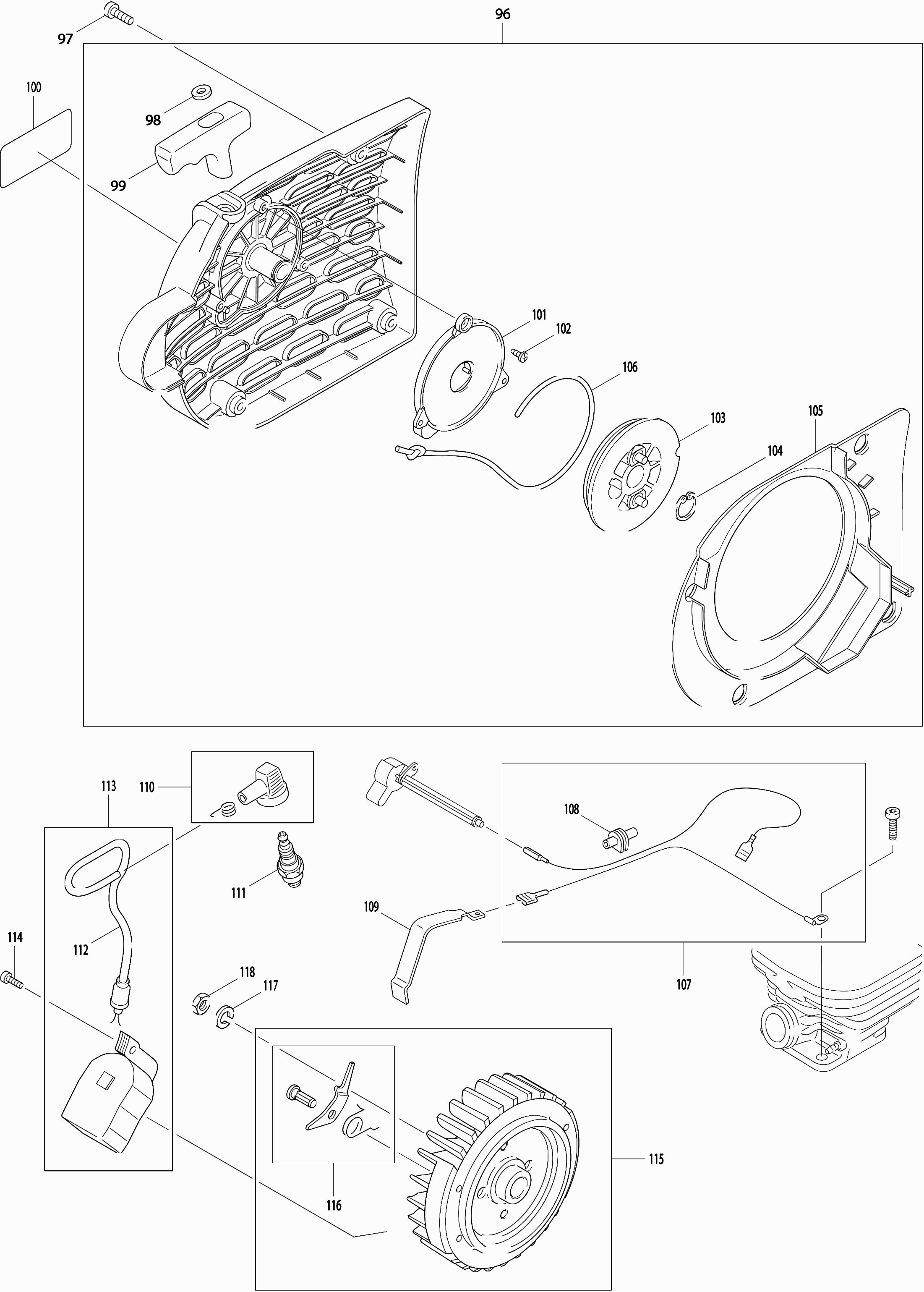

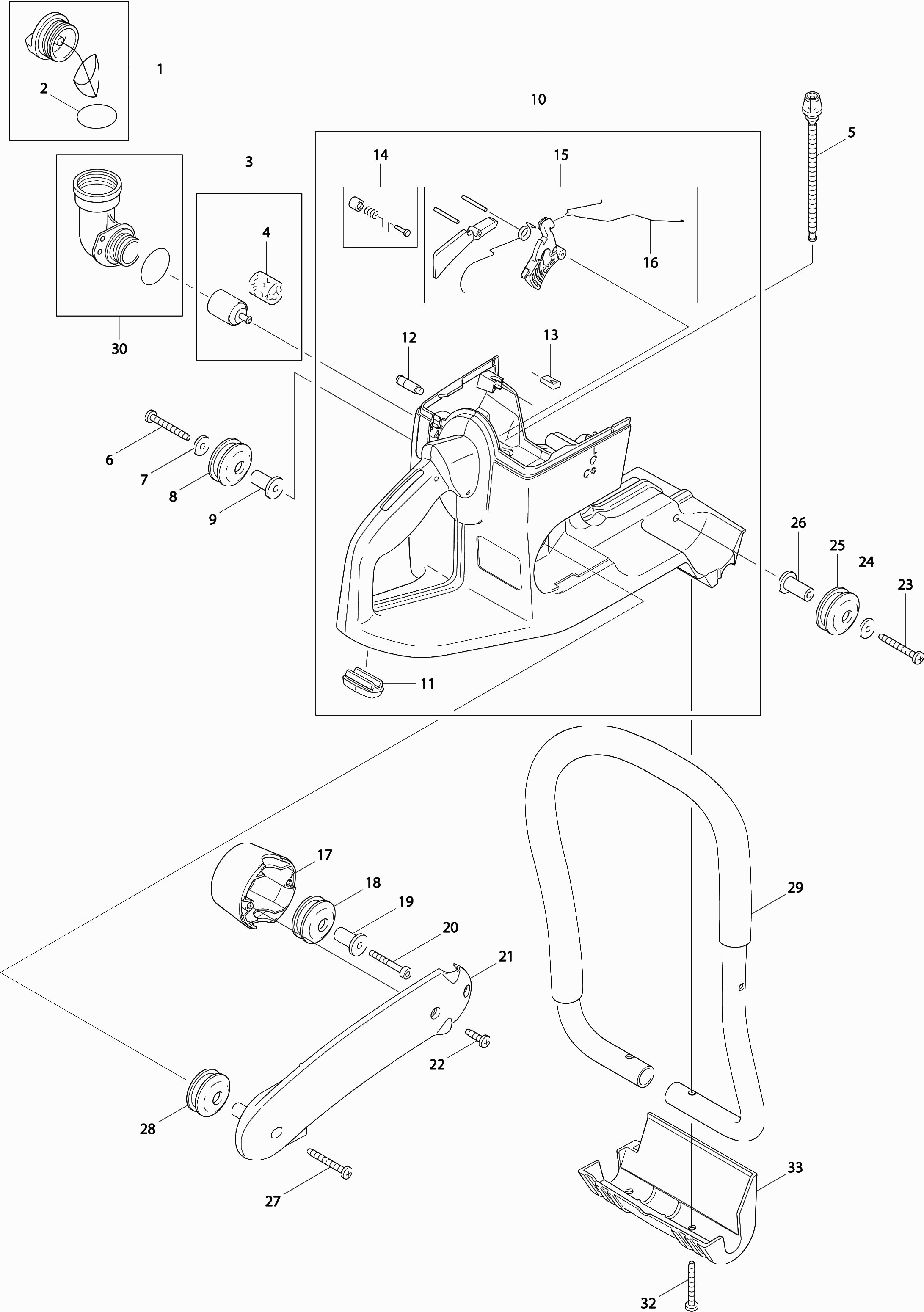

Tekeningen van de Makita DPC6201
Onderdelen lijst van de Makita DPC6201
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Benzinedop Dbc340 A | ||||
| 001 | 010114091 | 6.08 | 7.36 | |
| O-ring 30x3 | ||||
| 002 | 963230030 | 1.12 | 1.36 | |
| Niet meer leverbaar | ||||
| 003 | 010114010 | |||
| Filter | ||||
| 004 | 163499-1 | 6.88 | 8.32 | |
| Niet meer leverbaar | ||||
| 005 | 965404911 | |||
| Torx Schroef 5,5X45 P | ||||
| 006 | 913455454 | 1.12 | 1.36 | |
| Ring 5.8X26X2 | ||||
| 007 | 346870-6 | 0.83 | 1.00 | |
| Trillingsdemper A | ||||
| 008 | 424695-9 | 3.28 | 3.97 | |
| As vibratie demper | ||||
| 009 | 319268-0 | 2.58 | 3.12 | |
| Tank compl. | ||||
| 010 | 394114605 | 83.68 | 101.25 | |
| Rubber voet | ||||
| 011 | 394114070 | 5.05 | 6.11 | |
| Niet meer leverbaar | ||||
| 012 | 010175050 | |||
| Niet meer leverbaar | ||||
| 013 | 394114100 | |||
| Halfgasregeling Dpc7301 * | ||||
| 014 | 957117030 | 3.95 | 4.78 | |
| Niet meer leverbaar | ||||
| 015 | 957117020 | |||
| Gasstang | ||||
| 016 | 394117011 | 4.82 | 5.83 | |
| Niet meer leverbaar | ||||
| 017 | 394114050 | |||
| Trillingsdemper A | ||||
| 018 | 424695-9 | 3.28 | 3.97 | |
| As vibratie demper | ||||
| 019 | 319268-0 | 2.58 | 3.12 | |
| Inbusschroef m5x40 | ||||
| 020 | 266943-8 | 0.83 | 1.00 | |
| Zijsteun Dcp7301 * | ||||
| 021 | 394114640 | 13.16 | 15.92 | |
| Torx Schroef M5,5X20Mm P | ||||
| 022 | 913455204 | 0.94 | 1.14 | |
| Torx Schroef 5,5X45 P | ||||
| 023 | 913455454 | 1.12 | 1.36 | |
| Ring 5.8X26X2 | ||||
| 024 | 346870-6 | 0.83 | 1.00 | |
| Trillingsdemper A | ||||
| 025 | 424695-9 | 3.28 | 3.97 | |
| As vibratie demper | ||||
| 026 | 319268-0 | 2.58 | 3.12 | |
| Torx Schroef 5,5X45 P | ||||
| 027 | 913455454 | 1.12 | 1.36 | |
| Trillingsdemper A | ||||
| 028 | 424695-9 | 3.28 | 3.97 | |
| Beugelhandgreep Ek8100 A | ||||
| 029 | 143097-7 | 21.03 | 25.45 | |
| Vuldop Haaks Dpc7301 * | ||||
| 030 | 010114081 | 16.58 | 20.06 | |
| Torx Schroef 5,5X45 P | ||||
| 032 | 913455454 | 1.12 | 1.36 | |
| Niet meer leverbaar | ||||
| 033 | 394114060 | |||
| Deksel luchtfilter | ||||
| 035 | 394118070 | 26.69 | 32.29 | |
| Veiligheidslabel | ||||
| 036 | 980114599 | 4.24 | 5.13 | |
| Bayonet sluiting | ||||
| 037 | 394118010 | 2.58 | 3.12 | |
| Inzetplaatje | ||||
| 038 | 394118060 | 1.67 | 2.02 | |
| Niet meer leverbaar | ||||
| 039 | 394173030 | |||
| Afdichting | ||||
| 040 | 394118020 | 2.15 | 2.60 | |
| Label Dpc6201 | ||||
| 041 | 980114609 | 4.24 | 5.13 | |
| Afdekkap | ||||
| 042 | 394118041 | 29.23 | 35.37 | |
| Met.schroef Ck M5x55mm | ||||
| 043 | 908505555 | 1.32 | 1.60 | |
| Luchtfilter | ||||
| 044 | 394173010 | 7.81 | 9.45 | |
| Niet meer leverbaar | ||||
| 045 | 394173020 | |||
| Hitteschild | ||||
| 046 | 346868-3 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 047 | 395174120 | |||
| Uitlaat | ||||
| 048 | 161339-7 | 78.83 | 95.38 | |
| Met.schroef M5x20mm | ||||
| 049 | 266960-8 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 050 | 908005095 | |||
| Vierkant moer M5 | ||||
| 051 | 921905004 | 0.83 | 1.00 | |
| Slangklem | ||||
| 052 | 965603050 | 4.85 | 5.87 | |
| Niet meer leverbaar | ||||
| 053 | 394131200 | |||
| Geleidering | ||||
| 054 | 346867-5 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 055 | 394171052 | |||
| Leivoering A | ||||
| 056 | 965401016 | 1.39 | 1.68 | |
| Niet meer leverbaar | ||||
| 057 | 965452382 | |||
| Uitlaatpakking Ek8100 A | ||||
| 058 | 346874-8 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 059 | 970502050 | |||
| Chokestang | ||||
| 060 | 326496-0 | 1.39 | 1.68 | |
| Chokehandel | ||||
| 061 | 394150030 | 5.05 | 6.11 | |
| Cilinder schroef M4x55 | ||||
| 062 | 908204555 | 1.18 | 1.43 | |
| Niet meer leverbaar | ||||
| 063 | 394151052 | |||
| Schroef Dpc Hs-273A * | ||||
| 064 | 394150170 | 3.77 | 4.56 | |
| Pompdeksel Hs-273a | ||||
| 065 | 394150160 | 21.94 | 26.55 | |
| Membraam Dpc Hs-273A | ||||
| 067 | 113150150 | 6.37 | 7.71 | |
| Filter Hs-273a | ||||
| 068 | 394150180 | 3.77 | 4.56 | |
| Schijf Dpc Hs-273A * | ||||
| 069 | 122151400 | 2.58 | 3.12 | |
| Borgring * | ||||
| 070 | 100150350 | 4.24 | 5.13 | |
| Choke As Dpc Hs-273A * | ||||
| 071 | 394150250 | 14.85 | 17.97 | |
| Schroef * | ||||
| 072 | 001150650 | 2.98 | 3.61 | |
| Chokeklep Hs-273A * | ||||
| 073 | 113150261 | 2.58 | 3.12 | |
| Kogel * | ||||
| 074 | 113150380 | 1.92 | 2.32 | |
| Veer * | ||||
| 075 | 101150080 | 3.77 | 4.56 | |
| Revisieset Hs-273a | ||||
| 076 | 957150160 | 14.85 | 17.97 | |
| Smoorklep Dpc Hs-273A * | ||||
| 077 | 144151320 | 5.44 | 6.58 | |
| Schroef * | ||||
| 078 | 001150650 | 2.98 | 3.61 | |
| Bus Dpc Hs-273A * | ||||
| 079 | 144151315 | 2.98 | 3.61 | |
| Veer Dpc Hs-273A * | ||||
| 080 | 394150310 | 21.94 | 26.55 | |
| Bus Dpc Hs-273A * | ||||
| 081 | 144151315 | 2.98 | 3.61 | |
| Smoorklep As Dpc Hs-273A * | ||||
| 082 | 394150300 | 21.94 | 26.55 | |
| Kogel | ||||
| 083 | 001150510 | 2.58 | 3.12 | |
| Stationair stelschroef Hs-273a | ||||
| 084 | 394150570 | 5.42 | 6.56 | |
| O-ring Hs-273a | ||||
| 085 | 394150500 | 2.71 | 3.28 | |
| Veer * | ||||
| 086 | 144151480 | 2.98 | 3.61 | |
| Stelschroef L Hs-273a | ||||
| 087 | 394150470 | 16.56 | 20.04 | |
| Stelschroef H Hs-273a | ||||
| 088 | 394150510 | 16.56 | 20.04 | |
| Veer * | ||||
| 089 | 144151480 | 2.98 | 3.61 | |
| O-ring Hs-273a | ||||
| 090 | 394150500 | 2.71 | 3.28 | |
| Afsluitschijf groot Hs-273a | ||||
| 091 | 113150040 | 2.27 | 2.75 | |
| Membramen set Hs-273a | ||||
| 092 | 957150100 | 20.08 | 24.30 | |
| Diafragma Deksel Dpc Hs-273A * | ||||
| 093 | 394150120 | 6.88 | 8.32 | |
| Pakking Hs-273a | ||||
| 094 | 965402970 | 1.18 | 1.43 | |
| Schroef * | ||||
| 095 | 001150520 | 2.98 | 3.61 | |
| Niet meer leverbaar | ||||
| 096 | 123357-3 | |||
| Met.schroef Ck M5x16mm | ||||
| 097 | 266605-8 | 0.94 | 1.14 | |
| Niet meer leverbaar | ||||
| 098 | 928405000 | |||
| Startgreep | ||||
| 099 | 965402262 | 3.77 | 4.56 | |
| Niet meer leverbaar | ||||
| 100 | 980114217 | |||
| Oprolveer Dpc64/73/01 A | ||||
| 101 | 020163031 | 11.26 | 13.62 | |
| Schroef 3,5x10 | ||||
| 102 | 915735100 | 0.83 | 1.00 | |
| Koordtrommel A | ||||
| 103 | 024162084 | 12.20 | 14.76 | |
| Borgring 14x1 | ||||
| 104 | 929314100 | 0.94 | 1.14 | |
| Luchtgeleiderplaat | ||||
| 105 | 394112020 | 4.85 | 5.87 | |
| Startkoord 3.5mmx95cm | ||||
| 106 | 108164020 | 1.92 | 2.32 | |
| Niet meer leverbaar | ||||
| 107A | 965605433 | |||
| Niet meer leverbaar | ||||
| 107B | 965605510 | |||
| Leivoering A | ||||
| 108 | 965401016 | 1.39 | 1.68 | |
| Contactveer | ||||
| 109 | 394146011 | 2.58 | 3.12 | |
| Bougiedop cpl. | ||||
| 110 | 957604240 | 9.22 | 11.16 | |
| BOUGIE A | ||||
| 111 | 168517-0 | 4.82 | 5.83 | |
| Bougieleiding 100cm | ||||
| 112 | 970310200 | 6.08 | 7.36 | |
| Niet meer leverbaar | ||||
| 113A | 394143013 | |||
| Niet meer leverbaar | ||||
| 113B | 394143030 | |||
| Met.Schroef Ck M5X20Mm | ||||
| 114 | 266607-4 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 115A | 394140010 | |||
| Vliegwiel >05/05 | ||||
| 115B | 394141090 | 82.59 | 99.93 | |
| NMLB VERV 119166023@141 | ||||
| 116 | 119166023 | |||
| Zeskantmoer M8X1 A | ||||
| 117 | 264022-6 | 0.94 | 1.14 | |
| Niet meer leverbaar | ||||
| 118 | 926208001 | |||
| Cilinderafdekkap | ||||
| 119 | 394131042 | 8.18 | 9.90 | |
| Met.schroef Ck M5x16mm | ||||
| 120 | 266605-8 | 0.94 | 1.14 | |
| Torx schroef 5x30 | ||||
| 121 | 908005305 | 0.94 | 1.14 | |
| Keerring | ||||
| 122 | 213814-0 | 2.58 | 3.12 | |
| Decompressieventiel | ||||
| 123 | 001131150 | 19.20 | 23.23 | |
| Niet meer leverbaar | ||||
| 124 | 266476-3 | |||
| Niet meer leverbaar | ||||
| 125 | 394111110 | |||
| Spanstift 3x16 | ||||
| 126 | 936430160 | 0.94 | 1.14 | |
| Krukashuispakking Ek8100 A | ||||
| 127 | 346877-2 | 1.58 | 1.91 | |
| Kogellager 6202C3 A | ||||
| 128 | 211483-1 | 5.44 | 6.58 | |
| Niet meer leverbaar | ||||
| 129 | 325130034 | |||
| Niet meer leverbaar | ||||
| 130 | 325132110 | |||
| Zuigerveer 46 | ||||
| 131 | 325132020 | 11.64 | 14.08 | |
| Borgring C12x1 | ||||
| 132 | 119132060 | 0.94 | 1.14 | |
| Pakking | ||||
| 133 | 346873-0 | 2.26 | 2.73 | |
| Niet meer leverbaar | ||||
| 134 | 962210015 | |||
| Krukas Dpc7301 | ||||
| 135 | 394120200 | 64.89 | 78.52 | |
| Inlegspie 3X3,7 A | ||||
| 136 | 939630370 | 0.97 | 1.17 | |
| Krukashuis aandr kant | ||||
| 137 | 326111740 | 146.68 | 177.48 | |
| Keerring | ||||
| 139 | 213814-0 | 2.58 | 3.12 | |
| Borgring A | ||||
| 140 | 234366-8 | 0.83 | 1.00 | |
| Stopring A | ||||
| 141 | 346872-2 | 2.58 | 3.12 | |
| Geleidingsschijf Ek8100 A | ||||
| 142 | 346866-7 | 1.12 | 1.36 | |
| Niet meer leverbaar | ||||
| 143 | 395223200 | |||
| Geleidingsschijf A | ||||
| 144 | 001182062 | 3.37 | 4.08 | |
| Niet meer leverbaar | ||||
| 145 | 010180024 | |||
| Niet meer leverbaar | ||||
| 146 | 024184021 | |||
| V Snaar Dpc7301 | ||||
| 147 | 424712A5 | 21.96 | 26.57 | |
| Koppelingshuis Ek8100 A | ||||
| 148 | 455832-4 | 18.32 | 22.17 | |
| Schroef 5x14 | ||||
| 149 | 266947-0 | 0.83 | 1.00 | |
| Beschermkap 350mm | ||||
| 151 | 143792-9 | 139.47 | 168.76 | |
| Niet meer leverbaar | ||||
| 152 | 394342011 | |||
| Bevestiging tbv kap | ||||
| 153 | 957342011 | 12.51 | 15.14 | |
| As Ek8100 A | ||||
| 155A | 326502-1 | 11.64 | 14.08 | |
| Niet meer leverbaar | ||||
| 155B | 394228110 | |||
| Niet meer leverbaar | ||||
| 156 | 224443-4 | |||
| Niet meer leverbaar | ||||
| 157 | 994290250 | |||
| Niet meer leverbaar | ||||
| 158 | 257375-0 | |||
| Niet meer leverbaar | ||||
| 159 | 394342200 | |||
| Niet meer leverbaar | ||||
| 160 | 394211740 | |||
| Niet meer leverbaar | ||||
| 161 | 929240180 | |||
| Kogellager 6203llu | ||||
| 162 | 211490-4 | 6.88 | 8.32 | |
| Bevestigingsschroef Dpc7301 * | ||||
| 164 | 394211090 | 2.98 | 3.61 | |
| Centreerbout cpl | ||||
| 165 | 957211020 | 8.80 | 10.65 | |
| Pasring | ||||
| 168 | 900006179 | 0.94 | 1.14 | |
| Niet meer leverbaar | ||||
| 169 | 394221050 | |||
| Niet meer leverbaar | ||||
| 171 | 394211100 | |||
| Niet meer leverbaar | ||||
| 172 | 394213033 | |||
| Drukveer 6Mm Ek7650H A | ||||
| 173 | 234215-9 | 1.90 | 2.30 | |
| Niet meer leverbaar | ||||
| 174 | 921906004 | |||
| Niet meer leverbaar | ||||
| 175 | 923208004 | |||
| Rubber beschermplaat | ||||
| 176 | 965402870 | 21.94 | 26.55 | |
| Niet meer leverbaar | ||||
| 177 | 980114999 | |||
| Bayonet sluitclip | ||||
| 178 | 394118050 | 0.97 | 1.17 | |
