Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DPC6431'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

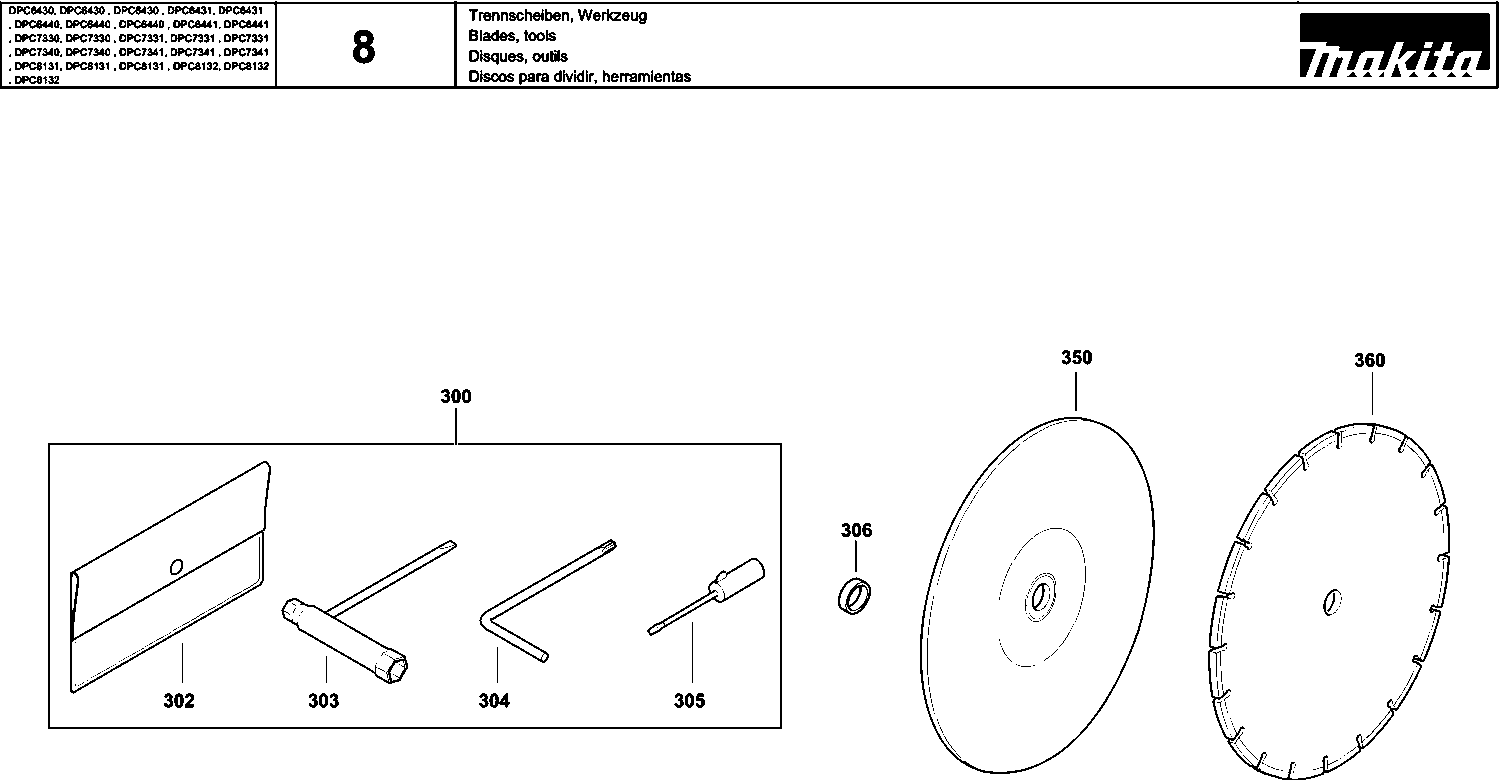

Tekeningen van de Makita DPC6431
Onderdelen lijst van de Makita DPC6431
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tank compl. | ||||
001 | 394114605 | 90.50 | 109.50 | |
Niet meer leverbaar, geen vervanging | ||||
002 | 957117020 | |||
Gasstang | ||||
003 | 394117011 | 5.22 | 6.32 | |
Halfgasregeling Dpc7301 * | ||||
004 | 957117030 | 4.26 | 5.15 | |
Schroefinzet | ||||
005 | 394114101 | 1.43 | 1.73 | |
Rubber voet | ||||
006 | 394114070 | 5.46 | 6.61 | |
Vuldop Haaks Dpc7301 * | ||||
007 | 010114081 | 17.92 | 21.68 | |
Benzinedop Dbc340 A | ||||
008 | 010114091 | 6.58 | 7.96 | |
O-ring 30x3 | ||||
009 | 963230030 | 1.21 | 1.46 | |
O-ring 30x3 | ||||
010 | 963230030 | 1.21 | 1.46 | |
Filter | ||||
011 | 163499-1 | 7.44 | 9.00 | |
Filter | ||||
012 | 163499-1 | 7.44 | 9.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
013 | 010175050 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
014 | 965404911 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
015 | 394114661 | |||
Trillingsdemper A | ||||
016 | 424695-9 | 3.55 | 4.30 | |
Trillingsdemper A | ||||
017 | 424695-9 | 3.55 | 4.30 | |
Trillingsdemper A | ||||
018 | 424695-9 | 3.55 | 4.30 | |
Trillingsdemper A | ||||
019 | 424695-9 | 3.55 | 4.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
020 | 394114281 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
021 | 394114281 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
022 | 394114281 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
023 | 900005078 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
024 | 900005078 | |||
Torx Schroef 5,5X45 P | ||||
025 | 913455454 | 1.21 | 1.46 | |
Torx Schroef 5,5X45 P | ||||
026 | 913455454 | 1.21 | 1.46 | |
Torx Schroef 5,5X45 P | ||||
027 | 913455454 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
028 | 913455204 | |||
Inbusschroef m5x40 | ||||
029 | 266943-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
030 | 394114050 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
031 | 394310101 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
032 | 394114190 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
033 | 980115215 | |||
Torx Schroef 5,5X45 P | ||||
034 | 913455454 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
035 | 394114271 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
036 | 394114251 | |||
Wiel tbv voet m/rol | ||||
037 | 394114230 | 12.58 | 15.22 | |
Glijlager | ||||
038 | 394114240 | 1.70 | 2.06 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | 395118610 | |||
Bevestigingsknop P | ||||
041 | 395118010 | 5.24 | 6.34 | |
Veiligheidslabel pc-serie | ||||
044 | 980115400 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
045 | 395118050 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
047 | 395173080 | |||
Pakkingring | ||||
048 | 395118020 | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
049 | 395173011 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
050 | 395173020 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
051 | 395118090 | |||
Cilinder schroef 5x50 | ||||
054 | 908605505 | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
056 | 980114999 | |||
Inlaatspruitstuk Ek8100 A | ||||
059 | 123310-9 | 37.16 | 44.96 | |
Geleidering | ||||
060 | 346867-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
061 | 394131210 | |||
Slangklem | ||||
062 | 965603050 | 5.24 | 6.34 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
063 | 965518120 | |||
Cilinder schroef M4x55 | ||||
064 | 908204555 | 1.27 | 1.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
065 | 970502050 | |||
Chokehandel | ||||
066 | 394150030 | 5.46 | 6.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
067 | 394150042 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
068 | 965452382 | |||
Leivoering A | ||||
069 | 965401016 | 1.51 | 1.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
070 | 394174401 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
072 | 965531131 | |||
Hitteschild | ||||
073 | 346868-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
074 | 908405205 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
076 | 038111060 | |||
Schroef 3,5 | ||||
078 | 915035120 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
079 | 395114103 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
080 | 957117040 | |||
Beluchtingsventiel Ea3201S A | ||||
081 | 195762-4 | 4.13 | 5.00 | |
Gasstang Ek8100 A | ||||
083 | 326497-8 | 2.93 | 3.55 | |
Contactveer | ||||
084 | 395146011 | 1.06 | 1.28 | |
Kabel cpl | ||||
085 | 965605511 | 8.84 | 10.70 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
086 | 395150011 | |||
Niet meer leverbaar, geen vervanging | ||||
111 | 123357-3 | |||
Vliegwielhuis | ||||
112 | 394112621 | 37.12 | 44.92 | |
Oprolveer | ||||
113 | 394163020 | 9.52 | 11.52 | |
Schroef 3,5x10 | ||||
114 | 915735100 | 0.83 | 1.00 | |
Koordtrommel | ||||
115 | 394162040 | 19.80 | 23.96 | |
Borgring 14x1 | ||||
116 | 929314100 | 1.01 | 1.22 | |
Startkoord Pc-Serie A | ||||
117 | 394164020 | 7.44 | 9.00 | |
Startergreep Dpc64/73/10/11 A | ||||
119 | 001161020 | 4.08 | 4.94 | |
Spanring | ||||
120 | 267821-5 | 0.83 | 1.00 | |
Luchtgeleiderplaat | ||||
121 | 394112141 | 4.81 | 5.82 | |
Label "makita" | ||||
122 | 980115214 | 2.80 | 3.39 | |
Met.Schroef Ck M5X20Mm | ||||
123 | 266607-4 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
125 | 119166023 | |||
Zeskant moer 8x1 | ||||
126 | 920208024 | 1.06 | 1.28 | |
Veerring 8mm EA3201S A | ||||
127 | 267822-3 | 0.83 | 1.00 | |
Bougieleiding 100cm | ||||
129 | 970310200 | 6.58 | 7.96 | |
Met.Schroef Ck M5X20Mm | ||||
130 | 266607-4 | 0.83 | 1.00 | |
Leivoering A | ||||
132 | 965401016 | 1.51 | 1.83 | |
Contactveer Dpc64/7310/11 A | ||||
133 | 394146013 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
134 | 957604260 | |||
BOUGIE A | ||||
135 | 168517-0 | 5.22 | 6.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
136 | 395131041 | |||
Schroef 5x14 | ||||
137 | 266947-0 | 0.83 | 1.00 | |
Cilinder met zuiger D=47mm | ||||
138 | 327130140 | 267.94 | 324.21 | |
Zuiger D=47mm cpl. | ||||
139 | 325132035 | 102.31 | 123.80 | |
Zuigerset PC-6114 A | ||||
140 | 183K15-9 | 94.93 | 114.87 | |
Borgring C12x1 | ||||
141 | 119132060 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
142 | 395118071 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
143 | 965531160 | |||
TORX SCHROEF M5X23 A | ||||
144 | 266473-9 | 1.01 | 1.22 | |
Krukas Dpc7301 | ||||
145 | 394120200 | 70.18 | 84.92 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
146 | 962210015 | |||
Inlegspie 3 A | ||||
147 | 254042-8 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
148 | 213814-0 | |||
Niet meer leverbaar, geen vervanging | ||||
149 | 213814-0 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
150 | 930916160 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
151 | 394245010 | |||
Geleidingsschijf Ek8100 A | ||||
152 | 346866-7 | 1.21 | 1.46 | |
Krukashuis magn.zijde zwart | ||||
153 | 326111731 | 98.42 | 119.09 | |
Krukashuis aandr kant | ||||
154 | 326111740 | 158.64 | 191.95 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
155 | 965531111 | |||
Spanstift 3x16 | ||||
156 | 936430160 | 1.01 | 1.22 | |
Torx schroef 5x30 | ||||
157 | 908005305 | 1.01 | 1.22 | |
Kogellager 6202C3 A | ||||
158 | 211483-1 | 5.88 | 7.11 | |
Kogellager 6202C3 A | ||||
159 | 211483-1 | 5.88 | 7.11 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
160 | 394223025 | |||
Schroef 5x14 | ||||
161 | 266947-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
162 | 001182042 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
163 | 010180024 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
164 | 024184021 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
165 | 395213670 | |||
V Snaar Dpc7301 | ||||
166 | 424712A5 | 23.75 | 28.74 | |
Rubber beschermplaat | ||||
168 | 965402870 | 23.74 | 28.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
169 | 394341051 | |||
Bevestiging tbv kap | ||||
170 | 957342011 | 13.53 | 16.37 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
171 | 394342180 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
172 | 394342180 | |||
Rubber ring "inner" | ||||
173 | 424427-4 | 5.46 | 6.61 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
174 | 965404920 | |||
Plaat | ||||
175 | 346455-8 | 8.52 | 10.31 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
176 | 394342211 | |||
Slijparm Dpc64/7311 A | ||||
177 | 319286-8 | 23.75 | 28.74 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
178 | 394342190 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
179 | 394211091 | |||
As 25,4mm | ||||
180 | 394228111 | 22.75 | 27.53 | |
As 22,2mm | ||||
180 | 394228130 | 20.76 | 25.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
182 | 963209020 | |||
Kogellager 6203llu | ||||
183 | 211490-4 | 7.44 | 9.00 | |
Kogellager 6203llu | ||||
184 | 211490-4 | 7.44 | 9.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
185 | 326228020 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
186 | 326228020 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
187 | 994290250 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
188 | 994290250 | |||
AFSTANDSBUS DPC7301 A | ||||
189 | 394228022 | 2.93 | 3.55 | |
AFSTANDSBUS DPC7301 A | ||||
190 | 394228022 | 2.93 | 3.55 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
193 | 929240180 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
194 | 929240180 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
197 | 394213032 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
198 | 394342120 | |||
Moer M6 A | ||||
199 | 264112-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
200 | 923208004 | |||
Veiligheidslabel | ||||
201 | 980114974 | 4.08 | 4.94 | |
Schroef 3,5x10 | ||||
203 | 915735100 | 0.83 | 1.00 | |
Naaldlager 15x21x16 A | ||||
204 | 212134-9 | 11.16 | 13.50 | |
Spanring | ||||
205 | 267821-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
206 | 326341300 | |||
Schroef (Kruis) M5X16 | ||||
207 | 0043105160 | 0.83 | 1.00 | |
Inbusbout M6X35Mm Pc-6114 A | ||||
208 | 266990-9 | 0.83 | 1.00 | |
Schroef | ||||
209 | 908905165 | 1.01 | 1.22 | |
Vliegwiel Ek8100 A | ||||
210 | 394141101 | 31.17 | 37.72 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
211 | 394143030 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
212 | 965605510 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
213 | 908005125 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
214 | 900005076 | |||
Haakse tankaansluiting | ||||
215 | 395114300 | 10.72 | 12.97 | |
TANKDOP ASSY EA3201S A | ||||
216 | 168823-3 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
217 | 963229036 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
218 | 395211640 | |||
Afdekkap, Blauw Dpc6430/31 A | ||||
219 | 455956-6 | 11.16 | 13.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
221 | 394221050 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
230 | 395151012 | |||
Pompdeksel Wj-105 | ||||
232 | 394151160 | 23.74 | 28.73 | |
Schroef Wj-105 | ||||
233 | 144150170 | 2.44 | 2.95 | |
Membraan deksel | ||||
234 | 395151120 | 9.54 | 11.54 | |
Schroef | ||||
235 | 378151220 | 1.21 | 1.46 | |
Membramen set Wj-105 | ||||
236 | 957151180 | 23.75 | 28.74 | |
Membraam Wj-105 | ||||
237 | 394151150 | 5.88 | 7.11 | |
Smoorklep as Wj-105 | ||||
238 | 394151300 | 17.92 | 21.68 | |
Veer Wj-105 | ||||
239 | 394151310 | 7.43 | 8.99 | |
Bus Wj-105 | ||||
240 | 394151315 | 3.22 | 3.90 | |
Bus Wj-105 | ||||
241 | 394151315 | 3.22 | 3.90 | |
Pakking Wj-105 | ||||
242 | 394151330 | 8.52 | 10.31 | |
Smoorklep Wj-105 | ||||
243 | 394151320 | 3.22 | 3.90 | |
Schroef | ||||
244 | 394151650 | 2.08 | 2.52 | |
Schroef | ||||
245 | 394151660 | 2.08 | 2.52 | |
Pakking Wj-105 | ||||
246 | 394151330 | 8.52 | 10.31 | |
Schijf Wj-105 | ||||
247 | 394151400 | 2.44 | 2.95 | |
Borgplaat Wj-105 | ||||
248 | 108151350 | 2.80 | 3.39 | |
Choke as Wj-105 | ||||
249 | 394151250 | 12.55 | 15.19 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
250 | 394151260 | |||
Veer H * | ||||
251 | 118151160 | 3.22 | 3.90 | |
Kogel * | ||||
252 | 118151170 | 2.80 | 3.39 | |
Stationair stelschroef Wj-105 | ||||
253 | 394151570 | 6.60 | 7.99 | |
Stelschroef L Wj-105 | ||||
254 | 394151470 | 7.43 | 8.99 | |
Veer L | ||||
255 | 021151480 | 3.83 | 4.63 | |
Revisieset Wj-105 | ||||
256 | 957151191 | 11.68 | 14.13 | |
Zeef | ||||
257 | 021151180 | 2.16 | 2.61 | |
Afsluitschijf groot Wj-105 | ||||
258 | 394151040 | 2.08 | 2.52 | |
Kogel | ||||
259 | 394151510 | 2.80 | 3.39 | |
Stelschroef H Pc-Serie | ||||
260 | 001151450 | 18.76 | 22.70 | |
Veer L | ||||
261 | 021151480 | 3.83 | 4.63 | |
Hittefolie | ||||
265 | 326118060 | 4.08 | 4.94 | |
Schroef | ||||
267 | 378151220 | 1.21 | 1.46 | |
Slang | ||||
268 | 395171022 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
273 | 395151012 | |||
Gasstang tbv 395151012 | ||||
274 | 395151130 | 14.24 | 17.23 | |
Choke stang tbv 395151012 | ||||
275 | 395151170 | 14.24 | 17.23 | |
Stationairplaat tbv 395151012 | ||||
276 | 395151110 | 5.24 | 6.34 | |
Draaiveer tbv 395151012 | ||||
277 | 395151190 | 4.09 | 4.95 | |
Borgring | ||||
278 | 119151350 | 3.22 | 3.90 | |
Choke regelaar tbv 395151012 | ||||
279 | 395151180 | 3.22 | 3.90 | |
Schroef | ||||
280 | 394151660 | 2.08 | 2.52 | |
Stelschroef tbv 395151012 | ||||
281 | 395151140 | 16.13 | 19.52 | |
Draaiveer tbv 395151012 | ||||
282 | 395151150 | 4.09 | 4.95 | |
Schroef tbv 395151012 | ||||
283 | 395151160 | 0.83 | 1.00 | |
Revet tbv 395151012 | ||||
284 | 170151290 | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
400 | 394365102 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
401 | 964802271 | |||
Slangverbinder | ||||
402 | 964802282 | 8.52 | 10.31 | |
Niet meer leverbaar, geen vervanging | ||||
403 | 964802291 | |||
Montageklem | ||||
404 | 394365163 | 11.68 | 14.13 | |
Torx Schroef M6X14 A | ||||
405 | 908006145 | 1.21 | 1.46 | |
Moer M6 A | ||||
406 | 264112-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
407 | 964802410 | |||
Slang, pc-waterset | ||||
408 | 964802322 | 5.22 | 6.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
409 | 964802332 | |||
Slang, pc-waterset | ||||
410 | 964802322 | 5.22 | 6.32 | |
Knelkoppeling "l" | ||||
411 | 964802342 | 6.60 | 7.99 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
412 | 964802352 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
413 | 964802352 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
414 | 964802362 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
415 | 964802362 | |||
Waterdruktank metaal 10ltr | ||||
420 | 957802600 | 242.19 | 293.05 | |
Reduceerstuk | ||||
421 | 394365180 | 12.55 | 15.19 | |
Slangklem | ||||
422 | 964802250 | 4.09 | 4.95 | |
Slangklem | ||||
423 | 964802250 | 4.09 | 4.95 | |
Pakkingset | ||||
424 | 957963200 | 16.13 | 19.52 |
