Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DPC7301'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

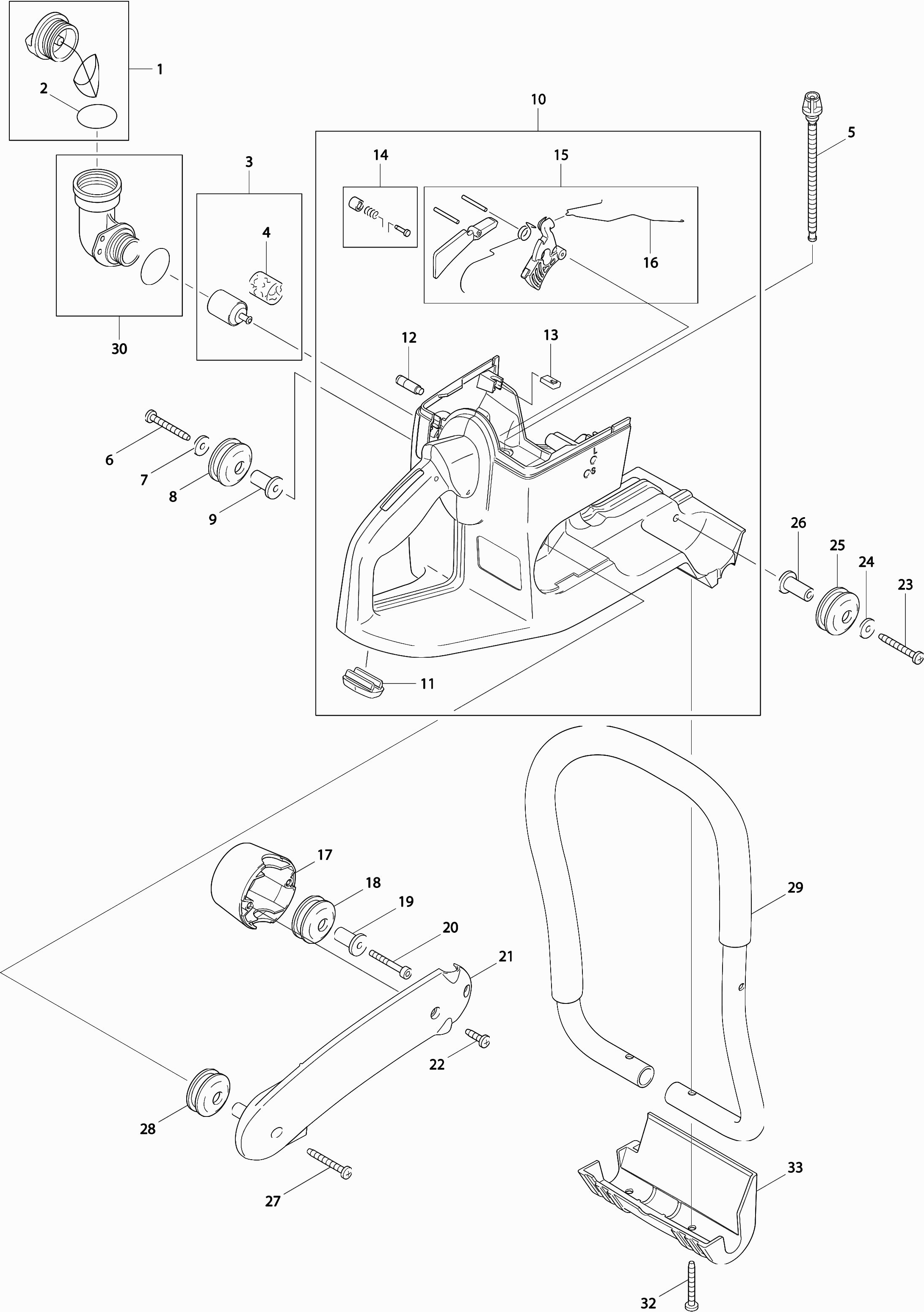

Tekeningen van de Makita DPC7301
Onderdelen lijst van de Makita DPC7301
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Benzinedop Dbc340 A | ||||
| 001 | 010114091 | 6.58 | 7.96 | |
| O-ring 30x3 | ||||
| 002 | 963230030 | 1.21 | 1.46 | |
| Filter | ||||
| 003 | 163499-1 | 7.44 | 9.00 | |
| Filter | ||||
| 004 | 163499-1 | 7.44 | 9.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005 | 965404911 | |||
| Torx Schroef 5,5X45 P | ||||
| 006 | 913455454 | 1.21 | 1.46 | |
| Ring 5.8X26X2 | ||||
| 007 | 346870-6 | 0.83 | 1.00 | |
| Trillingsdemper A | ||||
| 008 | 424695-9 | 3.55 | 4.30 | |
| As vibratie demper | ||||
| 009 | 319268-0 | 2.80 | 3.39 | |
| Tank compl. | ||||
| 010 | 394114605 | 90.50 | 109.50 | |
| Rubber voet | ||||
| 011 | 394114070 | 5.46 | 6.61 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 012 | 010175050 | |||
| Schroefinzet | ||||
| 013 | 394114101 | 1.43 | 1.73 | |
| Halfgasregeling Dpc7301 * | ||||
| 014 | 957117030 | 4.26 | 5.15 | |
| Niet meer leverbaar, geen vervanging | ||||
| 015 | 957117020 | |||
| Gasstang | ||||
| 016 | 394117011 | 5.22 | 6.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 394114050 | |||
| Trillingsdemper A | ||||
| 018 | 424695-9 | 3.55 | 4.30 | |
| As vibratie demper | ||||
| 019 | 319268-0 | 2.80 | 3.39 | |
| Inbusschroef m5x40 | ||||
| 020 | 266943-8 | 0.83 | 1.00 | |
| Zijsteun Dcp7301 * | ||||
| 021 | 394114640 | 14.23 | 17.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 022 | 913455204 | |||
| Torx Schroef 5,5X45 P | ||||
| 023 | 913455454 | 1.21 | 1.46 | |
| Ring 5.8X26X2 | ||||
| 024 | 346870-6 | 0.83 | 1.00 | |
| Trillingsdemper A | ||||
| 025 | 424695-9 | 3.55 | 4.30 | |
| As vibratie demper | ||||
| 026 | 319268-0 | 2.80 | 3.39 | |
| Torx Schroef 5,5X45 P | ||||
| 027 | 913455454 | 1.21 | 1.46 | |
| Trillingsdemper A | ||||
| 028 | 424695-9 | 3.55 | 4.30 | |
| Beugelhandgreep Ek8100 A | ||||
| 029 | 143097-7 | 22.75 | 27.53 | |
| Vuldop Haaks Dpc7301 * | ||||
| 030 | 010114081 | 17.92 | 21.68 | |
| Torx Schroef 5,5X45 P | ||||
| 032 | 913455454 | 1.21 | 1.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 033 | 394114060 | |||
| Deksel luchtfilter | ||||
| 035 | 394118070 | 28.85 | 34.91 | |
| Veiligheidslabel | ||||
| 036 | 980114599 | 4.58 | 5.54 | |
| Bayonet sluiting | ||||
| 037 | 394118010 | 2.80 | 3.39 | |
| Inzetplaatje | ||||
| 038 | 394118060 | 1.80 | 2.18 | |
| Voorfilter Dpc7301 A | ||||
| 039 | 394173031 | 3.22 | 3.90 | |
| Afdichting | ||||
| 040 | 394118020 | 2.33 | 2.82 | |
| Label Dpc6201 | ||||
| 041 | 980114609 | 4.58 | 5.54 | |
| Afdekkap | ||||
| 042 | 394118041 | 31.61 | 38.25 | |
| Met.schroef Ck M5x55mm | ||||
| 043 | 908505555 | 1.43 | 1.73 | |
| Luchtfilter | ||||
| 044 | 394173010 | 8.46 | 10.24 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 394173020 | |||
| Hitteschild | ||||
| 046 | 346868-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 047 | 965531131 | |||
| Uitlaat | ||||
| 048 | 161339-7 | 85.25 | 103.15 | |
| Met.schroef M5x20mm | ||||
| 049 | 266960-8 | 0.83 | 1.00 | |
| Torx Schroef M5X9 Pc-6114 A | ||||
| 050 | 266474-7 | 0.83 | 1.00 | |
| Vierkant moer M5 | ||||
| 051 | 921905004 | 0.83 | 1.00 | |
| Slangklem | ||||
| 052 | 965603050 | 5.24 | 6.34 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 053 | 394131200 | |||
| Geleidering | ||||
| 054 | 346867-5 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 055 | 394171052 | |||
| Leivoering A | ||||
| 056 | 965401016 | 1.51 | 1.83 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057 | 965452382 | |||
| Uitlaatpakking Ek8100 A | ||||
| 058 | 346874-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 059 | 970502050 | |||
| Chokestang | ||||
| 060 | 326496-0 | 1.51 | 1.83 | |
| Chokehandel | ||||
| 061 | 394150030 | 5.46 | 6.61 | |
| Cilinder schroef M4x55 | ||||
| 062 | 908204555 | 1.27 | 1.54 | |
| Niet meer leverbaar, geen vervanging | ||||
| 063 | 394151052 | |||
| Schroef Dpc Hs-273A * | ||||
| 064 | 394150170 | 4.08 | 4.94 | |
| Pompdeksel Hs-273a | ||||
| 065 | 394150160 | 23.74 | 28.73 | |
| Membraam Dpc Hs-273A | ||||
| 067 | 113150150 | 6.90 | 8.35 | |
| Filter Hs-273a | ||||
| 068 | 394150180 | 4.08 | 4.94 | |
| Schijf Dpc Hs-273A * | ||||
| 069 | 122151400 | 2.80 | 3.39 | |
| Borgring * | ||||
| 070 | 100150350 | 4.58 | 5.54 | |
| Choke As Dpc Hs-273A * | ||||
| 071 | 394150250 | 16.07 | 19.44 | |
| Schroef * | ||||
| 072 | 001150650 | 3.22 | 3.90 | |
| Chokeklep Hs-273A * | ||||
| 073 | 113150261 | 2.80 | 3.39 | |
| Kogel * | ||||
| 074 | 113150380 | 2.08 | 2.52 | |
| Veer * | ||||
| 075 | 101150080 | 4.08 | 4.94 | |
| Revisieset Hs-273a | ||||
| 076 | 957150160 | 16.07 | 19.44 | |
| Smoorklep Dpc Hs-273A * | ||||
| 077 | 144151320 | 5.88 | 7.11 | |
| Schroef * | ||||
| 078 | 001150650 | 3.22 | 3.90 | |
| Bus Dpc Hs-273A * | ||||
| 079 | 144151315 | 3.22 | 3.90 | |
| Veer Dpc Hs-273A * | ||||
| 080 | 394150310 | 23.74 | 28.73 | |
| Bus Dpc Hs-273A * | ||||
| 081 | 144151315 | 3.22 | 3.90 | |
| Smoorklep As Dpc Hs-273A * | ||||
| 082 | 394150300 | 23.74 | 28.73 | |
| Kogel | ||||
| 083 | 001150510 | 2.80 | 3.39 | |
| Stationair stelschroef Hs-273a | ||||
| 084 | 394150570 | 5.87 | 7.10 | |
| O-ring Hs-273a | ||||
| 085 | 394150500 | 2.93 | 3.55 | |
| Veer * | ||||
| 086 | 144151480 | 3.22 | 3.90 | |
| Stelschroef L Hs-273a | ||||
| 087 | 394150470 | 17.90 | 21.66 | |
| Stelschroef H Hs-273a | ||||
| 088 | 394150510 | 17.90 | 21.66 | |
| Veer * | ||||
| 089 | 144151480 | 3.22 | 3.90 | |
| O-ring Hs-273a | ||||
| 090 | 394150500 | 2.93 | 3.55 | |
| Afsluitschijf groot Hs-273a | ||||
| 091 | 113150040 | 2.45 | 2.96 | |
| Membramen set Hs-273a | ||||
| 092 | 957150100 | 21.70 | 26.26 | |
| Diafragma Deksel Dpc Hs-273A * | ||||
| 093 | 394150120 | 7.44 | 9.00 | |
| Pakking Hs-273a | ||||
| 094 | 965402970 | 1.27 | 1.54 | |
| Schroef * | ||||
| 095 | 001150520 | 3.22 | 3.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 096 | 123357-3 | |||
| Met.schroef Ck M5x16mm | ||||
| 097 | 266605-8 | 1.01 | 1.22 | |
| Spanring | ||||
| 098 | 267821-5 | 0.83 | 1.00 | |
| Startgreep | ||||
| 099 | 965402262 | 4.08 | 4.94 | |
| Makita Label Dpc7301 A | ||||
| 100 | 980115975 | 2.80 | 3.39 | |
| Oprolveer Dpc64/73/01 A | ||||
| 101 | 020163031 | 11.16 | 13.50 | |
| Schroef 3,5x10 | ||||
| 102 | 915735100 | 0.83 | 1.00 | |
| Koordtrommel A | ||||
| 103 | 024162084 | 13.19 | 15.96 | |
| Borgring 14x1 | ||||
| 104 | 929314100 | 1.01 | 1.22 | |
| Luchtgeleiderplaat | ||||
| 105 | 394112020 | 5.24 | 6.34 | |
| Startkoord 3.5mmx95cm | ||||
| 106 | 108164020 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 107A | 965605433 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 107B | 965605510 | |||
| Leivoering A | ||||
| 108 | 965401016 | 1.51 | 1.83 | |
| Contactveer | ||||
| 109 | 394146011 | 2.80 | 3.39 | |
| Bougiedop cpl. | ||||
| 110 | 957604240 | 9.96 | 12.05 | |
| BOUGIE A | ||||
| 111 | 168517-0 | 5.22 | 6.32 | |
| Bougieleiding 100cm | ||||
| 112 | 970310200 | 6.58 | 7.96 | |
| Niet meer leverbaar, geen vervanging | ||||
| 113A | 394143013 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 113B | 394143030 | |||
| Met.Schroef Ck M5X20Mm | ||||
| 114 | 266607-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 115A | 394140010 | |||
| Vliegwiel Ek8100 A | ||||
| 115B | 394141101 | 31.17 | 37.72 | |
| Niet meer leverbaar, geen vervanging | ||||
| 116 | 119166023 | |||
| Zeskantmoer M8X1 A | ||||
| 117 | 264022-6 | 1.01 | 1.22 | |
| Veerring 8mm EA3201S A | ||||
| 118 | 267822-3 | 0.83 | 1.00 | |
| Cilinderafdekkap | ||||
| 119 | 394131042 | 8.84 | 10.70 | |
| Met.schroef Ck M5x16mm | ||||
| 120 | 266605-8 | 1.01 | 1.22 | |
| Torx schroef 5x30 | ||||
| 121 | 908005305 | 1.01 | 1.22 | |
| Niet meer leverbaar, geen vervanging | ||||
| 122 | 213814-0 | |||
| Decompressieklep | ||||
| 123 | 001131150 | 20.76 | 25.12 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 124 | 266476-3 | |||
| Krukashuis magn.zijde zwart | ||||
| 125 | 326111731 | 98.42 | 119.09 | |
| Spanstift 3x16 | ||||
| 126 | 936430160 | 1.01 | 1.22 | |
| Krukashuispakking Ek8100 A | ||||
| 127 | 346877-2 | 1.72 | 2.08 | |
| Kogellager 6202C3 A | ||||
| 128 | 211483-1 | 5.88 | 7.11 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 129 | 394130015 | |||
| Zuigerset EK7301 | ||||
| 130 | 198663-5 | 150.83 | 182.50 | |
| Zuigerset EK7301 | ||||
| 131 | 198663-5 | 150.83 | 182.50 | |
| Borgring C12x1 | ||||
| 132 | 119132060 | 1.01 | 1.22 | |
| Pakking | ||||
| 133 | 346873-0 | 2.44 | 2.95 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 134 | 962210015 | |||
| Krukas Dpc7301 | ||||
| 135 | 394120200 | 70.18 | 84.92 | |
| Inlegspie 3 A | ||||
| 136 | 254042-8 | 0.83 | 1.00 | |
| Krukashuis aandr kant | ||||
| 137 | 326111740 | 158.64 | 191.95 | |
| Niet meer leverbaar, geen vervanging | ||||
| 139 | 213814-0 | |||
| Borgring A | ||||
| 140 | 234366-8 | 0.83 | 1.00 | |
| Stopring A | ||||
| 141 | 346872-2 | 2.80 | 3.39 | |
| Geleidingsschijf Ek8100 A | ||||
| 142 | 346866-7 | 1.21 | 1.46 | |
| Koppelingstrommel Dpc7301 P | ||||
| 143 | 161317A7 | 26.11 | 31.59 | |
| Geleidingsschijf A | ||||
| 144 | 001182062 | 3.65 | 4.42 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 145 | 010180024 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 146 | 024184021 | |||
| V Snaar Dpc7301 | ||||
| 147 | 424712A5 | 23.75 | 28.74 | |
| Koppelingshuis Ek8100 A | ||||
| 148 | 455832-4 | 19.80 | 23.96 | |
| Schroef 5x14 | ||||
| 149 | 266947-0 | 0.83 | 1.00 | |
| Beschermkap 350mm | ||||
| 151 | 143792-9 | 150.83 | 182.50 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 152 | 394342011 | |||
| Bevestiging tbv kap | ||||
| 153 | 957342011 | 13.53 | 16.37 | |
| As Ek8100 A | ||||
| 155A | 326502-1 | 12.58 | 15.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 155B | 394228110 | |||
| Binnenflens 102 Ek7650H A | ||||
| 156 | 224478-5 | 12.55 | 15.19 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 157 | 994290250 | |||
| AFSTANDSBUS DPC7301 A | ||||
| 158 | 394228022 | 2.93 | 3.55 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 159 | 394342200 | |||
| Slijparm Dpc64/7311 A | ||||
| 160 | 319286-8 | 23.75 | 28.74 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 161 | 929240180 | |||
| Kogellager 6203llu | ||||
| 162 | 211490-4 | 7.44 | 9.00 | |
| Bevestigingsschroef Dpc7301 * | ||||
| 164 | 394211090 | 3.22 | 3.90 | |
| Centreerbout cpl | ||||
| 165 | 957211020 | 9.52 | 11.52 | |
| Pasring | ||||
| 168 | 900006179 | 1.01 | 1.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 169 | 394221050 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 171 | 394211100 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 172 | 394213033 | |||
| Drukveer 6Mm Ek7650H A | ||||
| 173 | 234215-9 | 2.05 | 2.48 | |
| Moer M6 A | ||||
| 174 | 264112-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 175 | 923208004 | |||
| Rubber beschermplaat | ||||
| 176 | 965402870 | 23.74 | 28.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 177 | 980114999 | |||
| Bayonet sluitclip | ||||
| 178 | 394118050 | 1.06 | 1.28 | |
