Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DRC200'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita DRC200


Onderdelen tekening 1

Onderdelen tekening 2

Onderdelen tekening 3

Onderdelen tekening 4

Onderdelen tekening 5

Onderdelen tekening 6

Onderdelen tekening 7

Onderdelen tekening 8

Onderdelen tekening 9

Onderdelen tekening 10

Onderdelen tekening 11

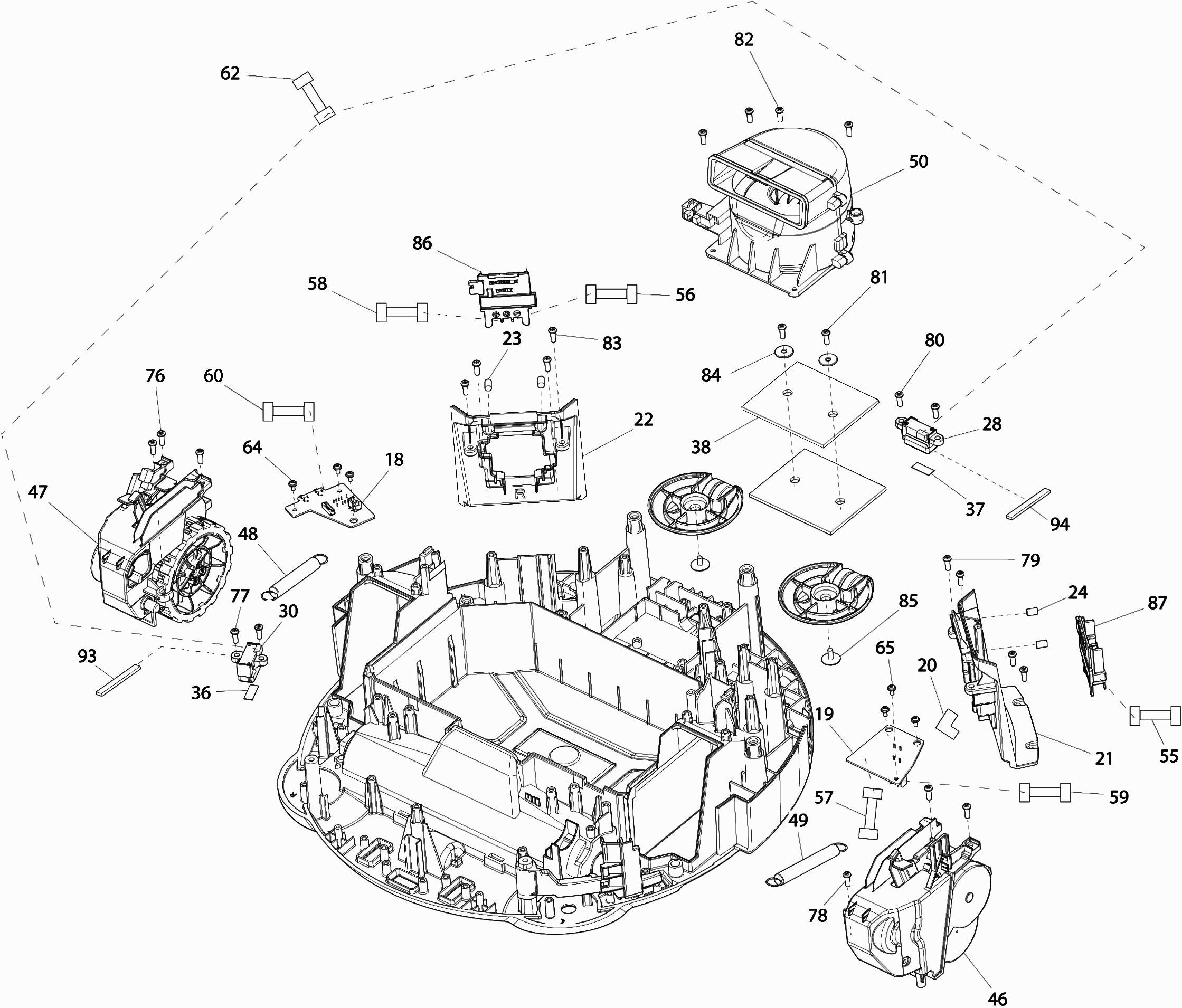

Onderdelen lijst van de Makita DRC200

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Geen informatie beschikbaar, niet bestelbaar
001 SH00000313@141
Geen informatie beschikbaar, niet bestelbaar
002 SH00000064@141
Borstelset
003 SH00000065@141 27.00 32.67
Afdekkap
004 SH00000066@141 8.52 10.31
Afdekkap R
005 SH00000067@141 5.87 7.10
Afdekkap L
006 SH00000068@141 5.87 7.10
Schroef M4x8
007 SH00000069@141 1.24 1.50
Schroef Sb (2 stuks)
008 SH00000070@141 3.20 3.87
Schroef M3x10
009 SH00000071@141 2.80 3.39
Schroef M3x10
010 SH00000071@141 2.80 3.39
Schroef M4x16
011 SH00000221@141 2.05 2.48
Schroef M4x16
012 SH00000221@141 2.05 2.48

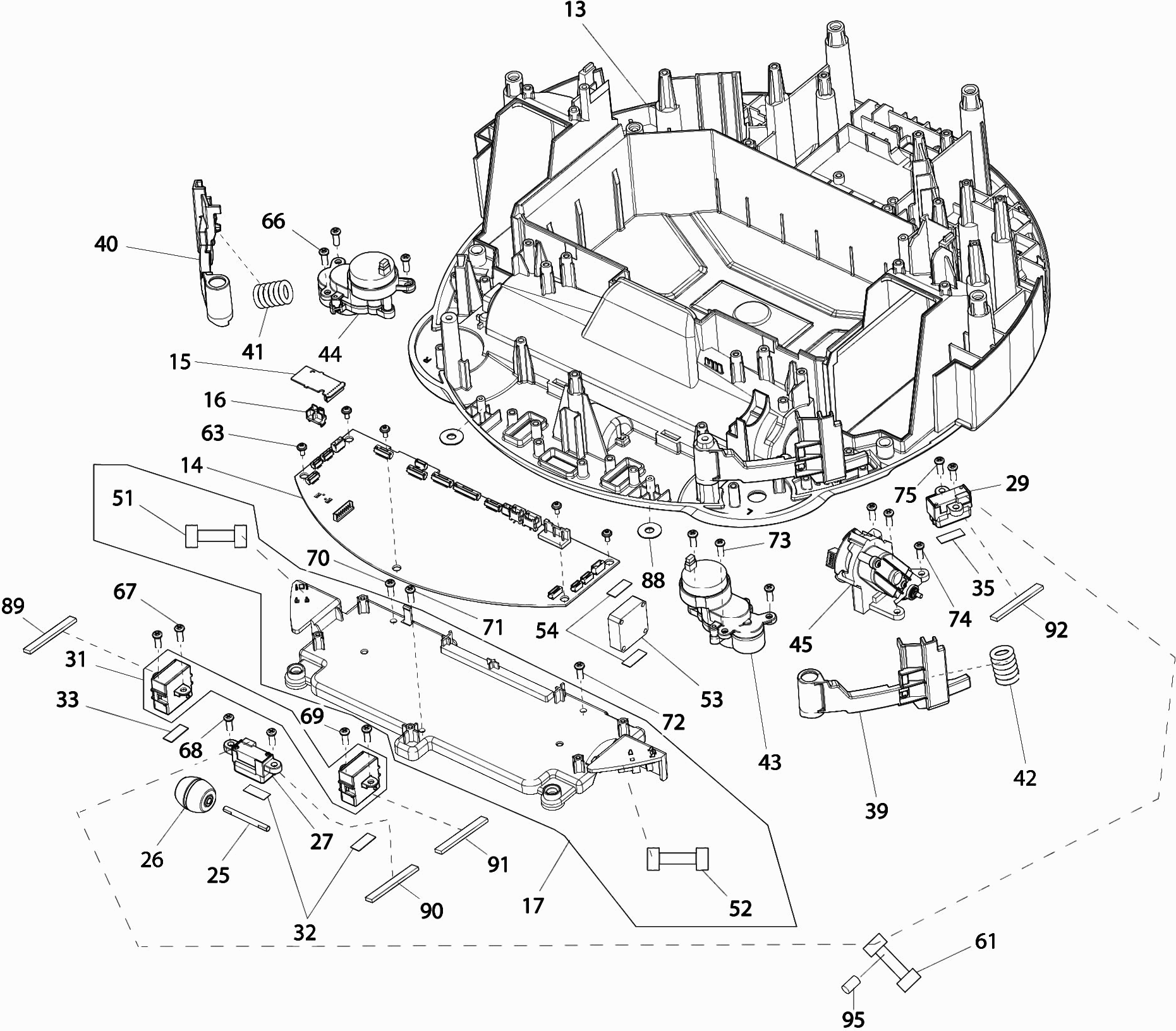

Bodemplaat
013 SH00000072@141 70.18 84.92
Bedieningspaneel
014 SH00000291@141 359.76 435.31
Aansluitunit
015 SH00000241@141 49.85 60.32
Aansluitunit
016 SH00000075@141 5.87 7.10
Controller houder
017 SH00000076@141 28.73 34.76
bedieningspaneel
018 SH00000078@141 34.36 41.58
Batterij Pwd Drc200
019 SH00000079@141 43.10 52.15
Isolatieplaatje
020 SH00000080@141 4.08 4.94
Contacthouder
021 SH00000081@141 14.24 17.23
Contacthouder
022 SH00000082@141 10.84 13.12
Rubber pen
023 SH00000083@141 4.58 5.54
Rubber pen
024 SH00000083@141 4.58 5.54
Voorrolas
025 SH00000084@141 12.55 15.19
Voorrolas compleet
026 SH00000085@141 9.54 11.54
Ir sensor
027 SH00000086@141 65.59 79.36
Tapschroef DRC200
027C10 SH00000307@141 3.65 4.42
IR Houder CK DRC200
027C20 SH00000308@141 14.23 17.22
Ir sensor
028 SH00000086@141 65.59 79.36
Tapschroef DRC200
028C10 SH00000307@141 3.65 4.42
IR Houder CK DRC200
028C20 SH00000308@141 14.23 17.22
Ir sensor
029 SH00000304@141 70.59 85.41
Tapschroef DRC200
029C10 SH00000307@141 3.65 4.42
IR Houder SK DRC200
029C20 SH00000309@141 14.23 17.22
Ir sensor
030 SH00000304@141 70.59 85.41
Tapschroef DRC200
030C10 SH00000307@141 3.65 4.42
IR Houder SK DRC200
030C20 SH00000309@141 14.23 17.22
Bl Sensor Compleet Drc200 A
031 SH00000280@141 23.68 28.65
Ir Sensor C Compleet Drc200 A
032 SH00000303@141 70.59 85.41
Ir Sensor C Compleet Drc200 A
033 SH00000303@141 70.59 85.41
Ir Sensor C Compleet Drc200 A
035 SH00000303@141 70.59 85.41
Ir Sensor C Compleet Drc200 A
036 SH00000303@141 70.59 85.41
Ir Sensor C Compleet Drc200 A
037 SH00000303@141 70.59 85.41
gewicht plaatje
038 SH00000089@141 12.58 15.22
Stootrubber links
039 SH00000090@141 7.43 8.99
Stootrubber rechts
040 SH00000091@141 7.43 8.99
Stootrubber veer
041 SH00000092@141 4.08 4.94
Stootrubber veer
042 SH00000092@141 4.08 4.94
stuur unit L
043 SH00000093@141 46.85 56.69
stuur unit R
044 SH00000094@141 46.85 56.69
Geen informatie beschikbaar, niet bestelbaar
045 SH00000095@141
Wiel links
046 SH00000096@141 199.24 241.08
Wiel Rechts Compleet Drc200 A
047 SH00000288@141 189.87 229.74
Wiel veer
048 SH00000098@141 4.08 4.94
Wiel veer
049 SH00000098@141 4.08 4.94
Luchtverplaatser
050 SH00000099@141 143.65 173.82
bumber kabel
051 SH00000101@141 5.22 6.32
bumber kabel
052 SH00000101@141 5.22 6.32
Waaier
053 SH00000223@141 34.36 41.58
Waaier afdekplaatje
054 SH00000224@141 1.72 2.08
Batterijkabel links
055 SH00000104@141 7.44 9.00
Batterijkabel rechts
056 SH00000105@141 7.44 9.00
Batterijkabel Ps
057 SH00000106@141 7.44 9.00
Batterij signaal kabel
058 SH00000107@141 4.08 4.94
Batterij aarde kabel
059 SH00000108@141 5.22 6.32
As kabel
060 SH00000109@141 5.22 6.32
Sensor kabel L (veiligheids-)
061 SH00000242@141 7.44 9.00
Sensor kabel R (veiligheids-)
062 SH00000243@141 3.65 4.42
Schroef M3x8
063 SH00000110@141 1.21 1.46
Schroef M3x8
064 SH00000110@141 1.21 1.46
Schroef M3x8
065 SH00000110@141 1.21 1.46
Schroef M4x10
066 SH00000111@141 1.24 1.50
Schroef M4x10
067 SH00000111@141 1.24 1.50
Schroef M4x10
068 SH00000111@141 1.24 1.50
Schroef M4x10
069 SH00000111@141 1.24 1.50
Schroef M4x10
070 SH00000111@141 1.24 1.50
Schroef M4x10
071 SH00000111@141 1.24 1.50
Schroef M4x10
072 SH00000111@141 1.24 1.50
Schroef M4x10
073 SH00000111@141 1.24 1.50
Schroef M4x10
074 SH00000111@141 1.24 1.50
Schroef M4x10
075 SH00000111@141 1.24 1.50
Schroef M4x10
076 SH00000111@141 1.24 1.50
Schroef M4x10
077 SH00000111@141 1.24 1.50
Schroef M4x10
078 SH00000111@141 1.24 1.50
Schroef M4x10
079 SH00000111@141 1.24 1.50
Schroef M4x10
080 SH00000111@141 1.24 1.50
Schroef M4x10
081 SH00000111@141 1.24 1.50
Schroef M4x10
082 SH00000111@141 1.24 1.50
Schroef M4x10
083 SH00000111@141 1.24 1.50
Schroef 4.5x13xt1
084 SH00000112@141 2.44 2.95
Schroef M5x10
085 SH00000113@141 2.80 3.39
Aansluitunit Bcl182D(3 Cont) A
086 643523-1@141 5.22 6.32
Aansluitunit Bcl182D(3 Cont) A
087 643523-1@141 5.22 6.32
Revet
088 SH00000226@141 4.58 5.54
sensor lens beschemplaat
089 SH00000236@141 2.80 3.39
sensor lens beschemplaat
090 SH00000236@141 2.80 3.39
sensor lens beschemplaat
091 SH00000236@141 2.80 3.39
sensor lens beschemplaat
092 SH00000236@141 2.80 3.39
sensor lens beschemplaat
093 SH00000236@141 2.80 3.39
sensor lens beschemplaat
094 SH00000236@141 2.80 3.39
Ferriet kern
095 SH00000244@141 8.52 10.31

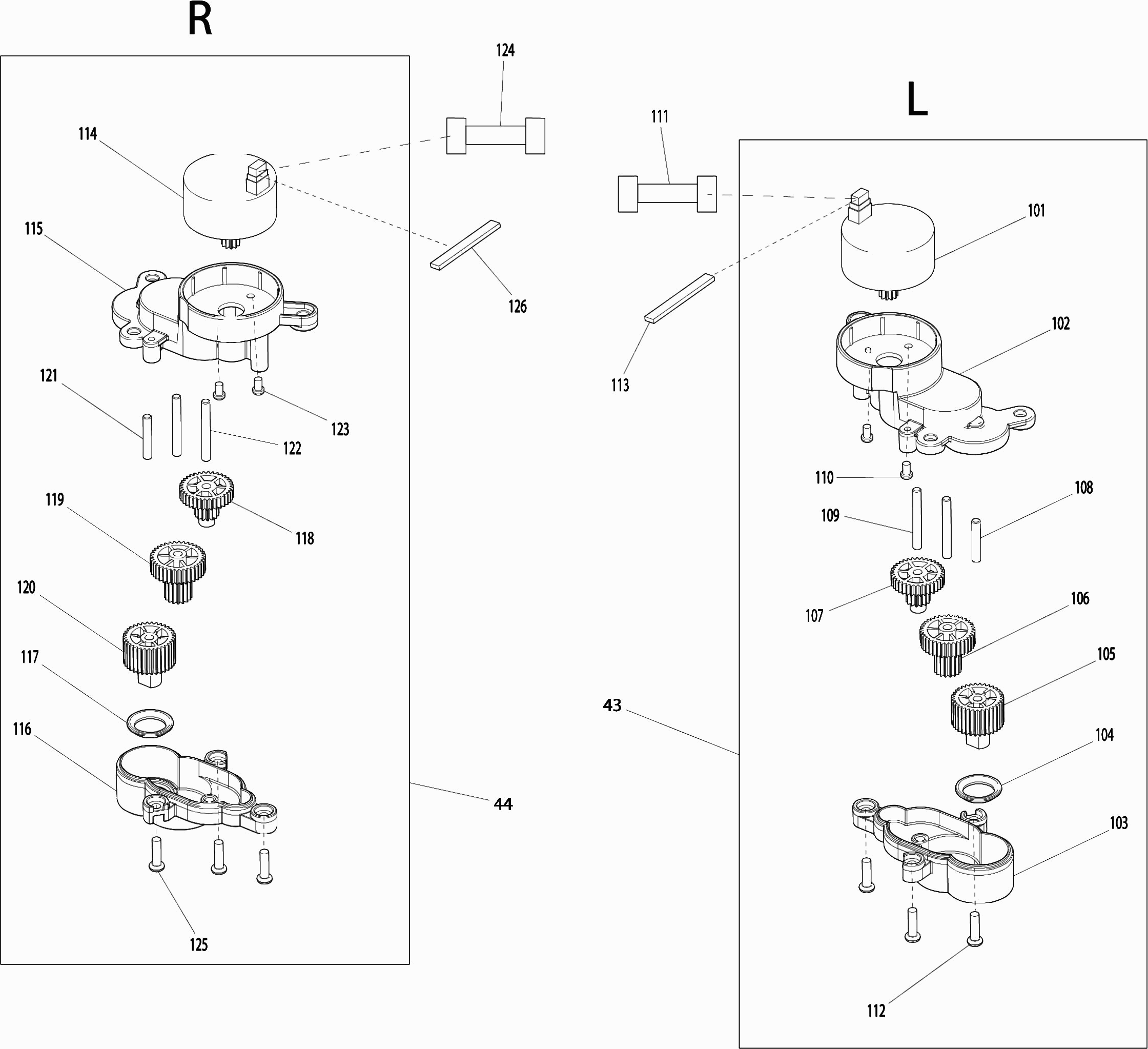

Motor compleet
101 SH00000114@141 61.09 73.92
Motorhouder L
102 SH00000115@141 5.87 7.10
Motordeksel
103 SH00000116@141 5.87 7.10
Motor ring
104 SH00000117@141 8.46 10.24
Motor Tandwiel 4
105 SH00000118@141 10.84 13.12
Motor Tandwiel 3
106 SH00000119@141 6.60 7.99
Motor Tandwiel 2
107 SH00000120@141 6.60 7.99
As 1
108 SH00000121@141 4.08 4.94
tandwielas 1
109 SH00000122@141 5.22 6.32
Schroef M2.6x4
110 SH00000123@141 1.01 1.22
zijborstel kabel
111 SH00000124@141 7.44 9.00
Schroef M3x10
112 SH00000071@141 2.80 3.39
Motorafdekkap
113 SH00000227@141 2.44 2.95
Motor compleet
114 SH00000114@141 61.09 73.92
Motorhouder R
115 SH00000125@141 5.87 7.10
Motordeksel
116 SH00000116@141 5.87 7.10
Motor ring
117 SH00000117@141 8.46 10.24
Motor Tandwiel 2
118 SH00000120@141 6.60 7.99
Motor Tandwiel 3
119 SH00000119@141 6.60 7.99
Motor Tandwiel 4
120 SH00000118@141 10.84 13.12
As 1
121 SH00000121@141 4.08 4.94
tandwielas 1
122 SH00000122@141 5.22 6.32
Schroef M2.6x4
123 SH00000123@141 1.01 1.22
zijborstel kabel
124 SH00000124@141 7.44 9.00
Schroef M3x10
125 SH00000071@141 2.80 3.39
Motorafdekkap
126 SH00000227@141 2.44 2.95

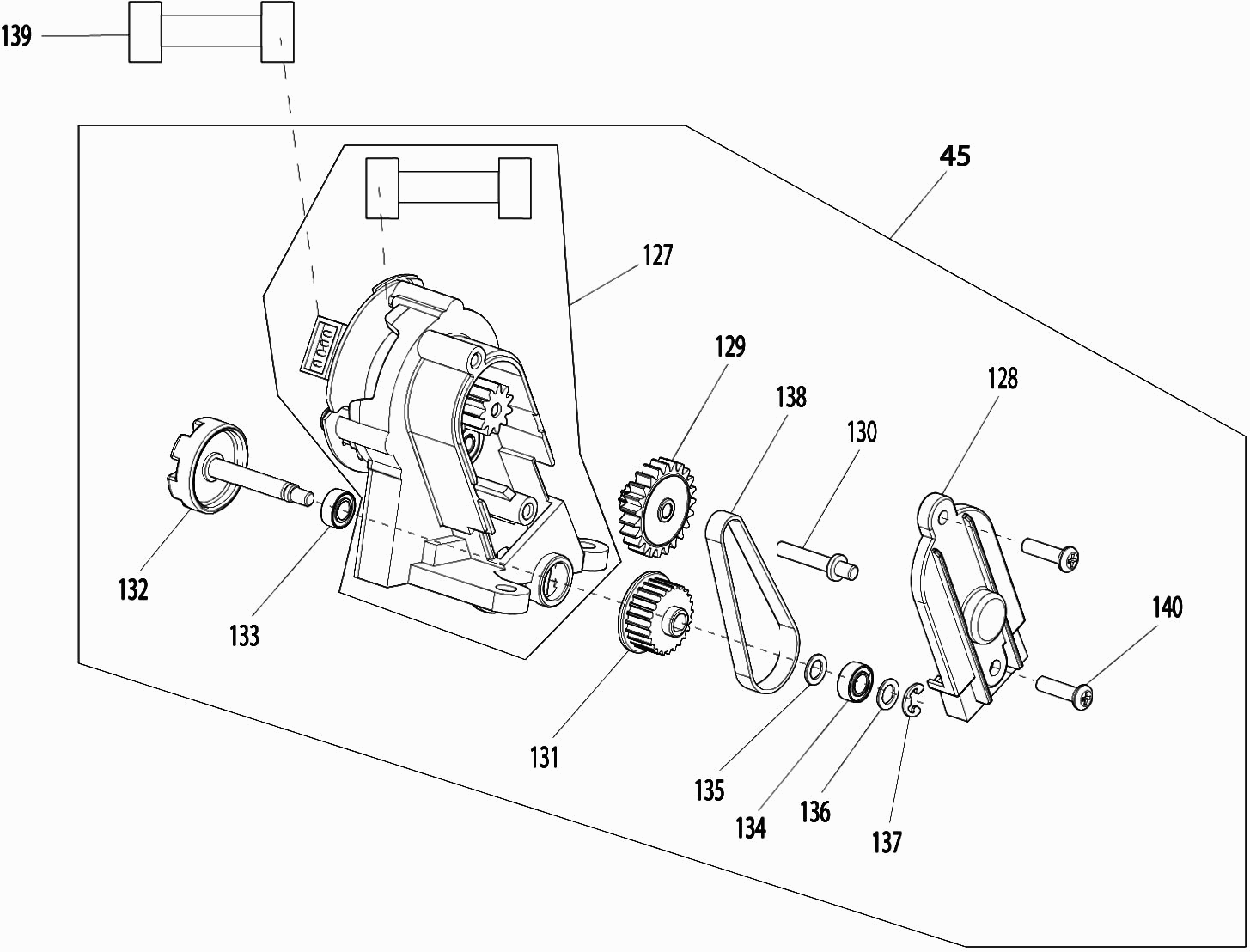

Motor D compleet
127 SH00000126@141 151.14 182.88
Aandrijf unit deksel
128 SH00000127@141 12.55 15.19
Aandrijf unit tandwiel 2
129 SH00000129@141 8.52 10.31
Aandrijf as
130 SH00000130@141 12.55 15.19
Aandrijf unit tandwiel 3
131 SH00000131@141 10.84 13.12
Aandrijf unit houder
132 SH00000132@141 10.81 13.08
Kogelager
133 SH00000133@141 6.60 7.99
Kogelager
134 SH00000133@141 6.60 7.99
Revet
135 SH00000134@141 2.08 2.52
Revet
136 SH00000134@141 2.08 2.52
Borgring
137 SH00000228@141 1.24 1.50
V-snaar
138 SH00000136@141 6.58 7.96
Aandrijf unit kabel
139 SH00000137@141 9.54 11.54
Schroef M3x10
140 SH00000071@141 2.80 3.39

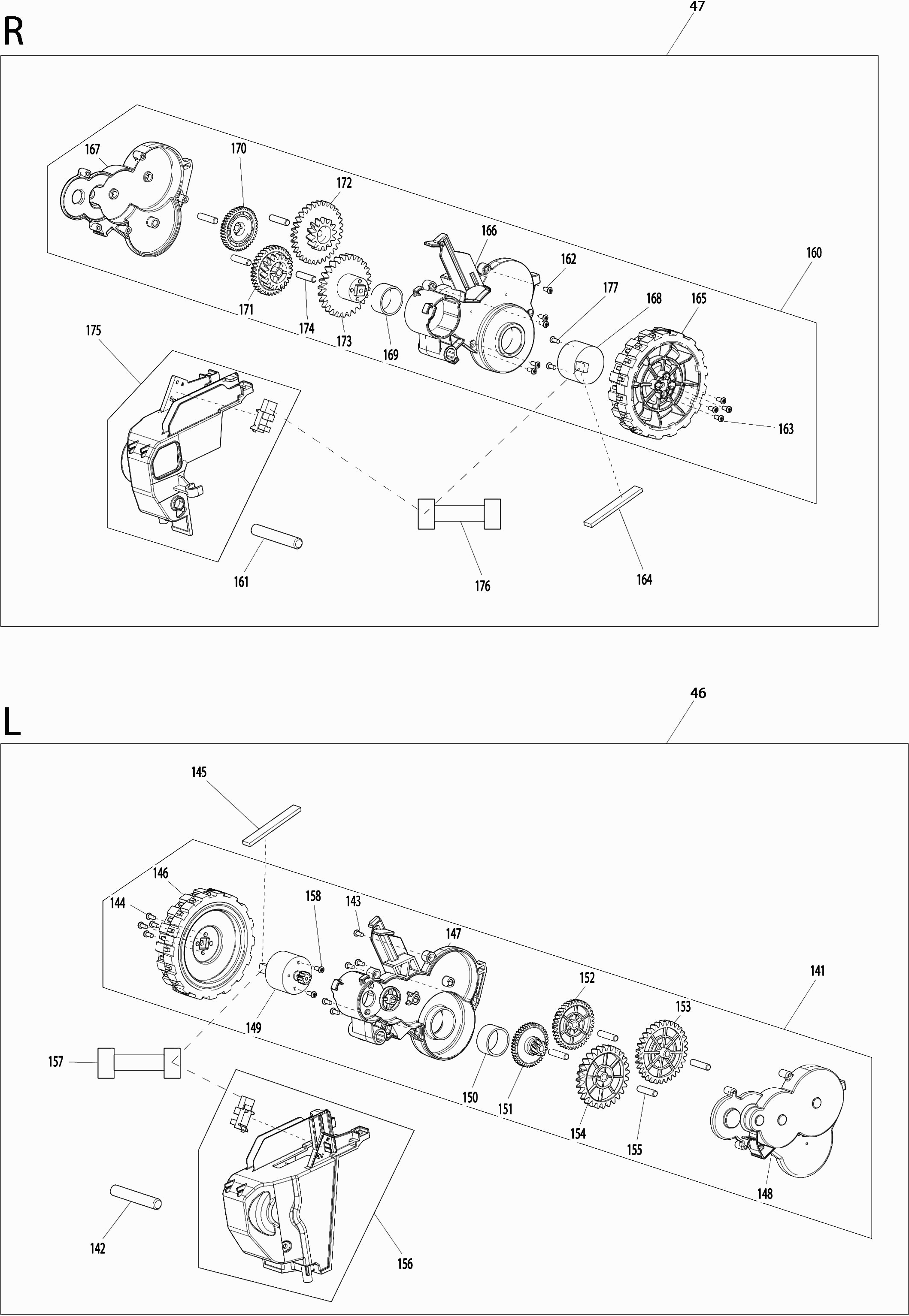

Wielunit L
141 SH00000139@141 174.88 211.60
Wiel As Drc200
142 SH00000152@141 7.44 9.00
Schroef M3x10
143 SH00000071@141 2.80 3.39
Schroef M3x10
144 SH00000229@141 1.72 2.08
Motorafdekkap
145 SH00000227@141 2.44 2.95
Wiel L
146 SH00000150@141 9.52 11.52
wiel tandwielhuis L
147 SH00000140@141 5.87 7.10
wiel tandwielhuis deksel
148 SH00000141@141 5.87 7.10
Mw motor
149 SH00000142@141 94.93 114.87
Ring
150 SH00000143@141 14.24 17.23
wiel tandwiel
151 SH00000144@141 10.84 13.12
wiel tandwiel
152 SH00000145@141 10.84 13.12
wiel tandwiel
153 SH00000146@141 10.84 13.12
wiel tandwiel
154 SH00000147@141 10.84 13.12
wiel tandwielhuis as 1
155 SH00000148@141 5.22 6.32
wiel L unit deksel
156 SH00000151@141 11.19 13.54
Wielkabel
157 SH00000153@141 12.55 15.19
Schroef M2.6x4
158 SH00000123@141 1.01 1.22
Wiel rechts
160 SH00000154@141 174.44 211.07
Wiel As Drc200
161 SH00000152@141 7.44 9.00
Schroef M3x10
162 SH00000071@141 2.80 3.39
Schroef M3x10
163 SH00000229@141 1.72 2.08
Motorafdekkap
164 SH00000227@141 2.44 2.95
Wiel R
165 SH00000157@141 10.84 13.12
wiel tandwielhuis R
166 SH00000155@141 5.87 7.10
wiel tandwielhuis deksel R
167 SH00000156@141 5.24 6.34
Mw motor
168 SH00000142@141 94.93 114.87
Ring
169 SH00000143@141 14.24 17.23
wiel tandwiel
170 SH00000144@141 10.84 13.12
wiel tandwiel
171 SH00000145@141 10.84 13.12
wiel tandwiel
172 SH00000146@141 10.84 13.12
wiel tandwiel
173 SH00000147@141 10.84 13.12
wiel tandwielhuis as 1
174 SH00000148@141 5.22 6.32
wiel R unit deksel
175 SH00000158@141 11.19 13.54
Wielkabel
176 SH00000153@141 12.55 15.19
Schroef M2.6x4
177 SH00000123@141 1.01 1.22

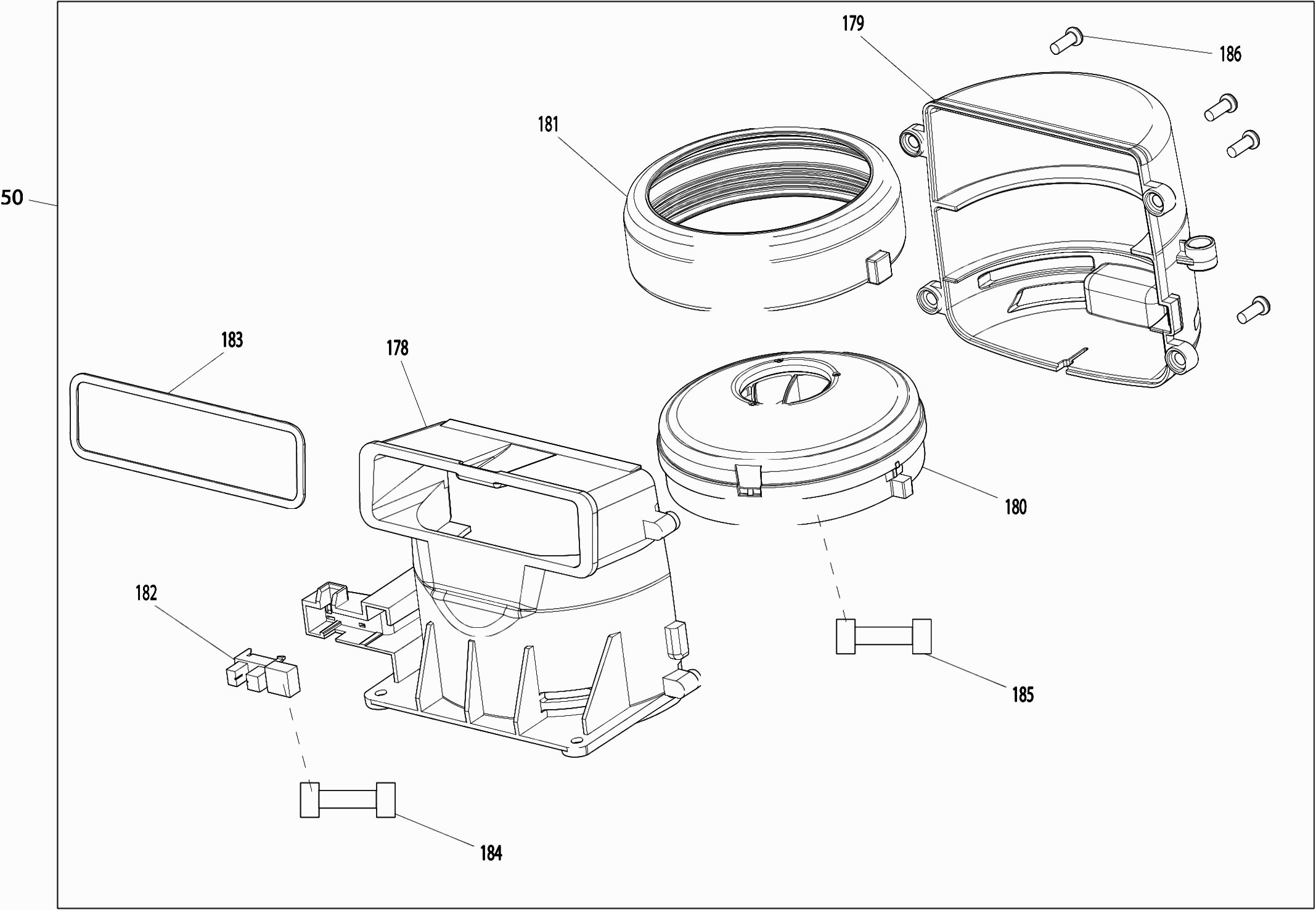

Luchtgeleider voorkant
178 SH00000159@141 10.84 13.12
luchtgeleider achter
179 SH00000160@141 8.52 10.31
Motor voor waaier
180 SH00000161@141 115.42 139.66
waaier bescherming
181 SH00000162@141 9.54 11.54
photo sensor
182 SH00000077@141 5.87 7.10
afdichting luchtgeleider
183 SH00000163@141 5.87 7.10
Afdekkap
184 SH00000164@141 3.65 4.42
waaier motor kabel
185 SH00000165@141 9.54 11.54
Schroef M4x10
186 SH00000111@141 1.24 1.50

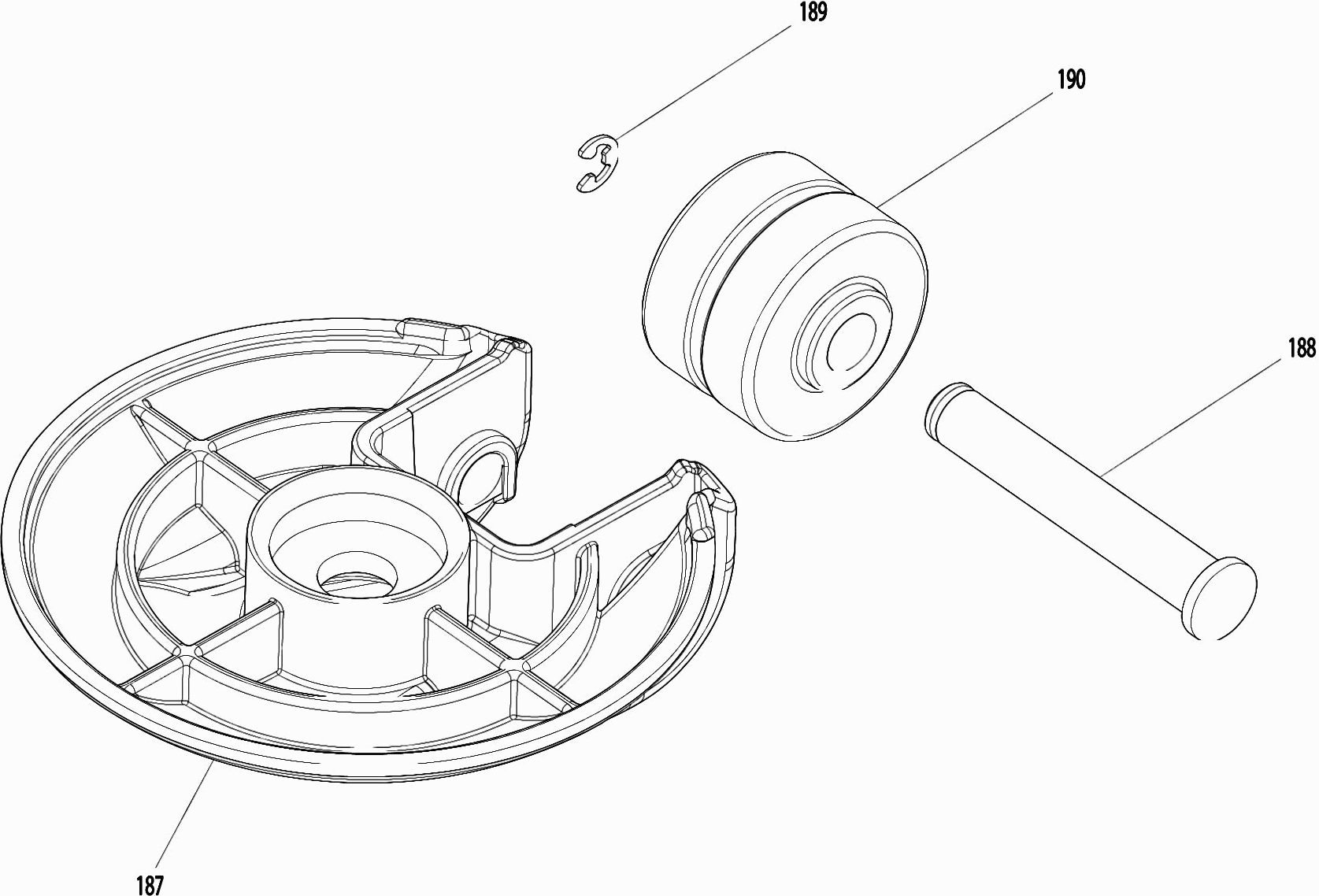

Zwenkwiel frame
187 SH00000166@141 9.54 11.54
Zwenkwiel as
188 SH00000167@141 12.58 15.22
Borgring
189 SH00000135@141 6.58 7.96
Zwenkwiel
190 SH00000168@141 5.88 7.11

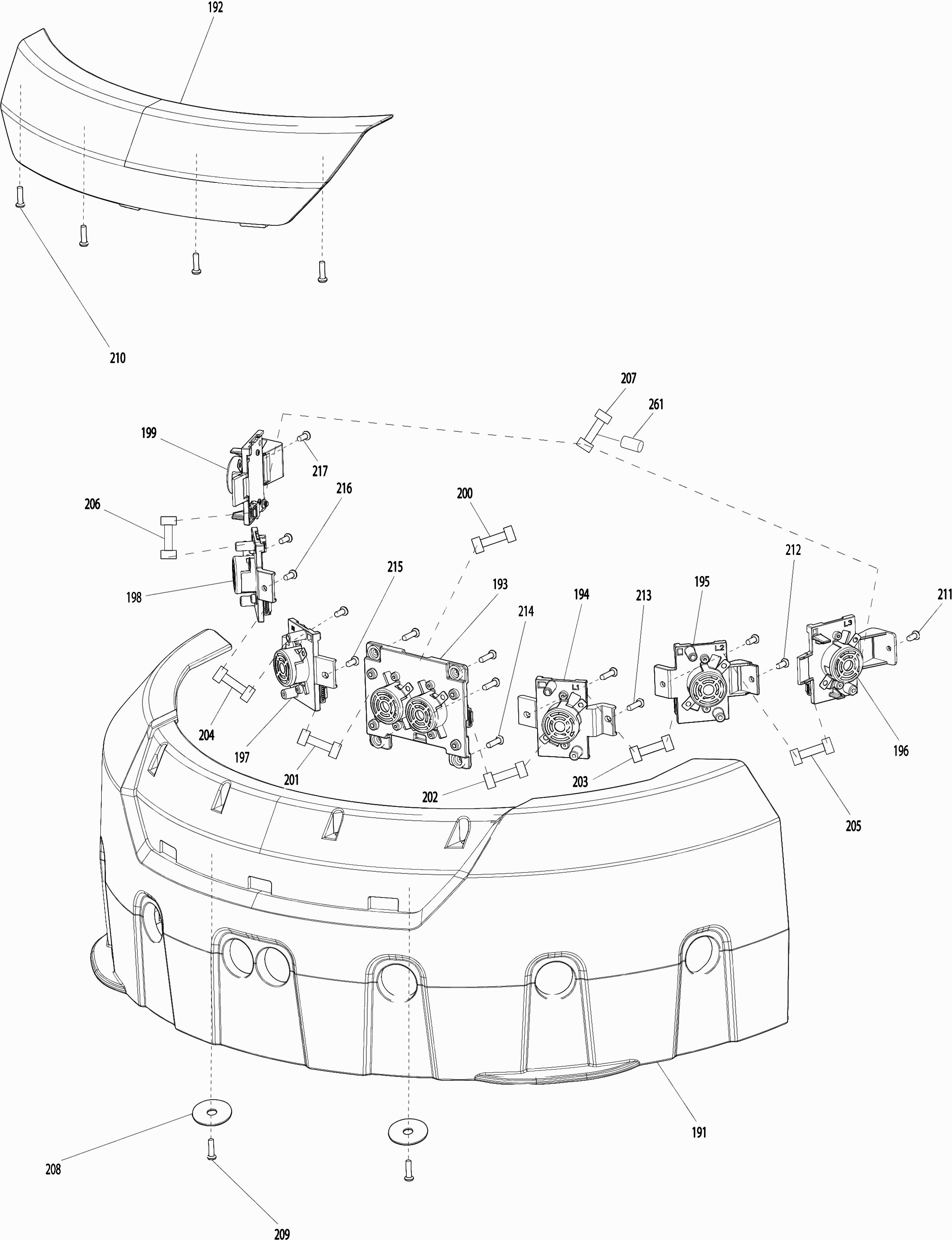

Stootrand
191 SH00000169@141 28.73 34.76
Stootrandkap
192 SH00000170@141 11.19 13.54
Sensor houder
193 SH00000171@141 121.16 146.60
Sensor houder
194 SH00000172@141 46.85 56.69
Sensor houder
195 SH00000173@141 39.92 48.30
Sensor houder
196 SH00000174@141 39.92 48.30
Sensor houder
197 SH00000175@141 46.85 56.69
Sensor Houder R2 Cmpl Drc200 A
198 SH00000300@141 31.62 38.26
Sensor houder
199 SH00000177@141 39.92 48.30
sensorkabel
200 SH00000245@141 10.84 13.12
sensorkabel
201 SH00000179@141 8.46 10.24
sensorkabel
202 SH00000179@141 8.46 10.24
sensorkabel
203 SH00000180@141 4.58 5.54
sensorkabel
204 SH00000180@141 4.58 5.54
sensorkabel
205 SH00000181@141 4.57 5.53
sensorkabel
206 SH00000181@141 4.57 5.53
sensorkabel aarde
207 SH00000182@141 5.22 6.32
Revet
208 SH00000183@141 3.20 3.87
Schroef M4x10
209 SH00000111@141 1.24 1.50
Schroef M3x6
210 SH00000184@141 1.72 2.08
Schroef M3x6
211 SH00000184@141 1.72 2.08
Schroef M3x6
212 SH00000184@141 1.72 2.08
Schroef M3x6
213 SH00000184@141 1.72 2.08
Schroef M3x6
214 SH00000184@141 1.72 2.08
Schroef M3x6
215 SH00000184@141 1.72 2.08
Schroef M3x6
216 SH00000184@141 1.72 2.08
Schroef M3x6
217 SH00000184@141 1.72 2.08

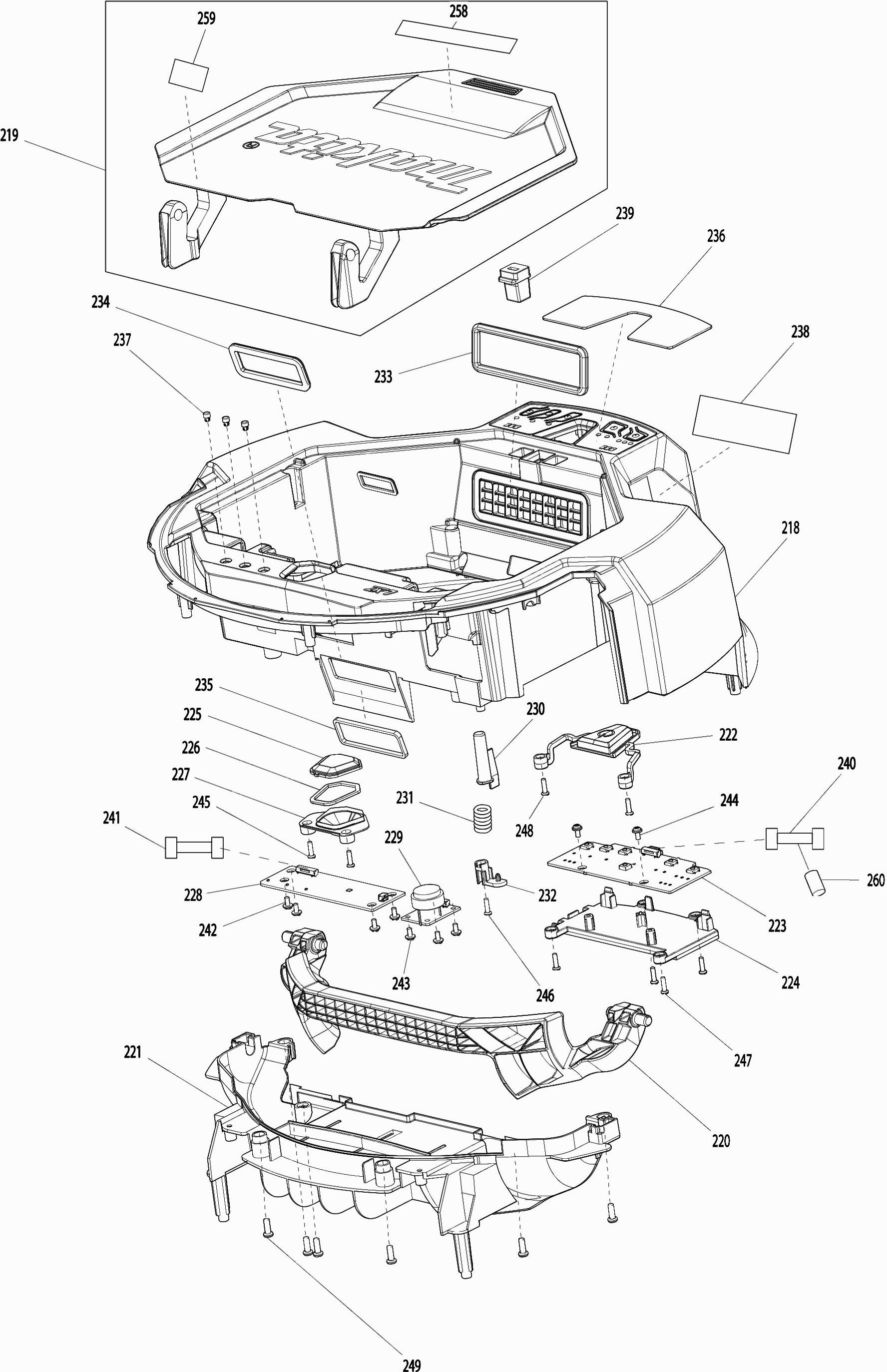

Bovenhuis
218 SH00000185@141 45.06 54.52
Deksel K
219 SH00000247@141 38.88 47.04
Handgreep
220 SH00000187@141 14.24 17.23
Handgreepdeksel
221 SH00000188@141 17.92 21.68
Drukknop
222 SH00000189@141 7.43 8.99
Geen informatie beschikbaar, niet bestelbaar
223 SH00000190@141
Printplaat houder
224 SH00000191@141 5.87 7.10
Led lens
225 SH00000192@141 5.24 6.34
Led lenspakking
226 SH00000193@141 4.08 4.94
Led reflector
227 SH00000194@141 8.52 10.31
Led Printplaat
228 SH00000195@141 34.35 41.56
Printplaat
229 SH00000196@141 14.23 17.22
filter schakelaar
230 SH00000197@141 5.87 7.10
filter schakelaar veer
231 SH00000198@141 4.08 4.94
Filter Schakelaar Houder A
232 SH00000271@141 4.38 5.30
afdicht ring luchtgeleider
233 SH00000200@141 10.84 13.12
Zuigmond afdichtring
234 SH00000201@141 8.52 10.31
Zuigmond pakking
235 SH00000202@141 5.87 7.10
tiptoetsen afdekplaatje
236 SH00000248@141 9.54 11.54
Led lens S
237 SH00000204@141 6.60 7.99
Uitlaatfilter
238 SH00000205@141 5.87 7.10
blokkeersluiting
239 SH00000206@141 11.19 13.54
printplaat kabel
240 SH00000249@141 9.54 11.54
Ledprintplaat kabel
241 SH00000208@141 12.55 15.19
Schroef M3x8
242 SH00000110@141 1.21 1.46
Schroef M3x8
243 SH00000110@141 1.21 1.46
Schroef M3x8
244 SH00000110@141 1.21 1.46
Schroef M3x6
245 SH00000184@141 1.72 2.08
Schroef M3x10
246 SH00000071@141 2.80 3.39
Schroef M3x10
247 SH00000071@141 2.80 3.39
Schroef M3x10
248 SH00000071@141 2.80 3.39
Schroef M4x10
249 SH00000111@141 1.24 1.50

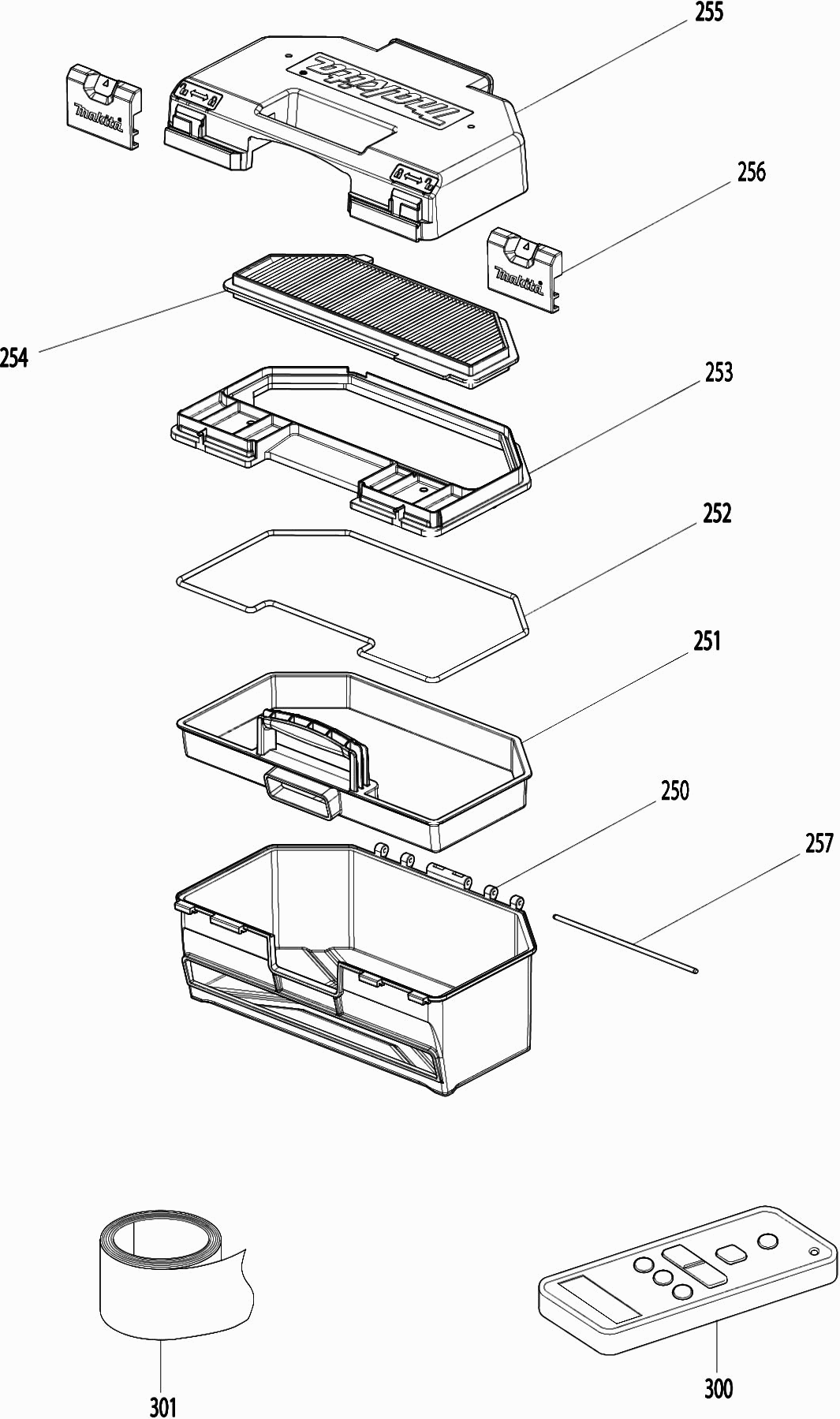

Stofdoos
250 SH00000209@141 23.74 28.73
Stofkap
251 SH00000210@141 19.88 24.05
Stofkap afdichtring
252 SH00000211@141 11.19 13.54
Stofdoos
253 SH00000212@141 14.90 18.03
Stoffilter
254 SH00000213@141 40.37 48.85
Stofdoos bovendeksel
255 SH00000214@141 17.92 21.68
Schuifknop
256 SH00000215@141 7.43 8.99
scharnierpen
257 SH00000216@141 12.55 15.19
Label, waarschuwings-
258 SH00000252@141 3.65 4.42
Label, robopro-
259 SH00000253@141 3.65 4.42
Ferriet kern
260 SH00000244@141 8.52 10.31
Ferriet kern
261 SH00000244@141 8.52 10.31
Afstandbediening
300 SH00000219@141 67.95 82.22
Sensortape
301 SH00000231@141 31.18 37.73
Sensor beschermplaatje
302 SH00000281@141 2.08 2.52
Tapschroef 4X16
304 SH00000407@141 2.92 3.53

Er bevinden zich 0 artikelen in uw winkelwagen.
