Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DRC300'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

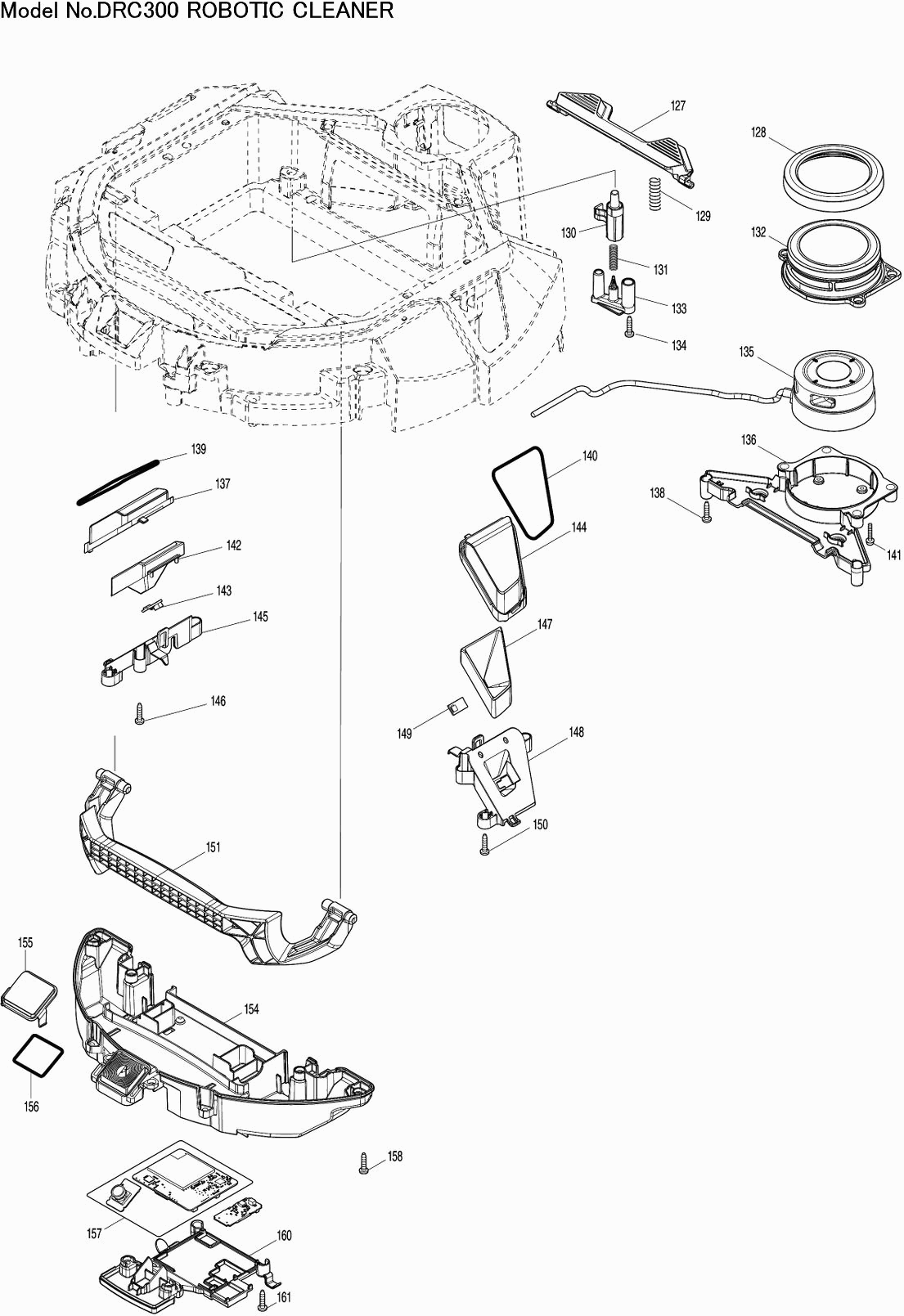

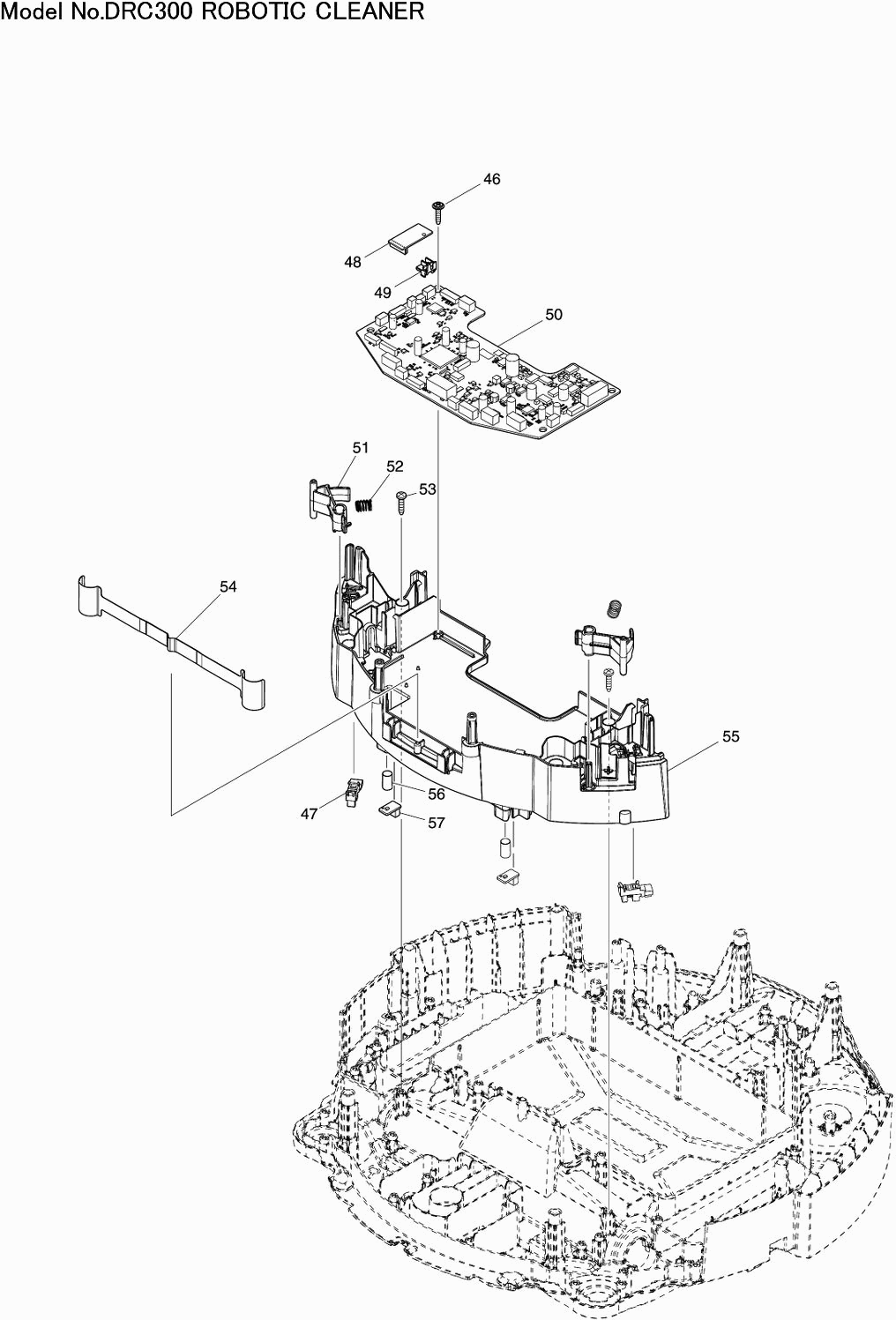

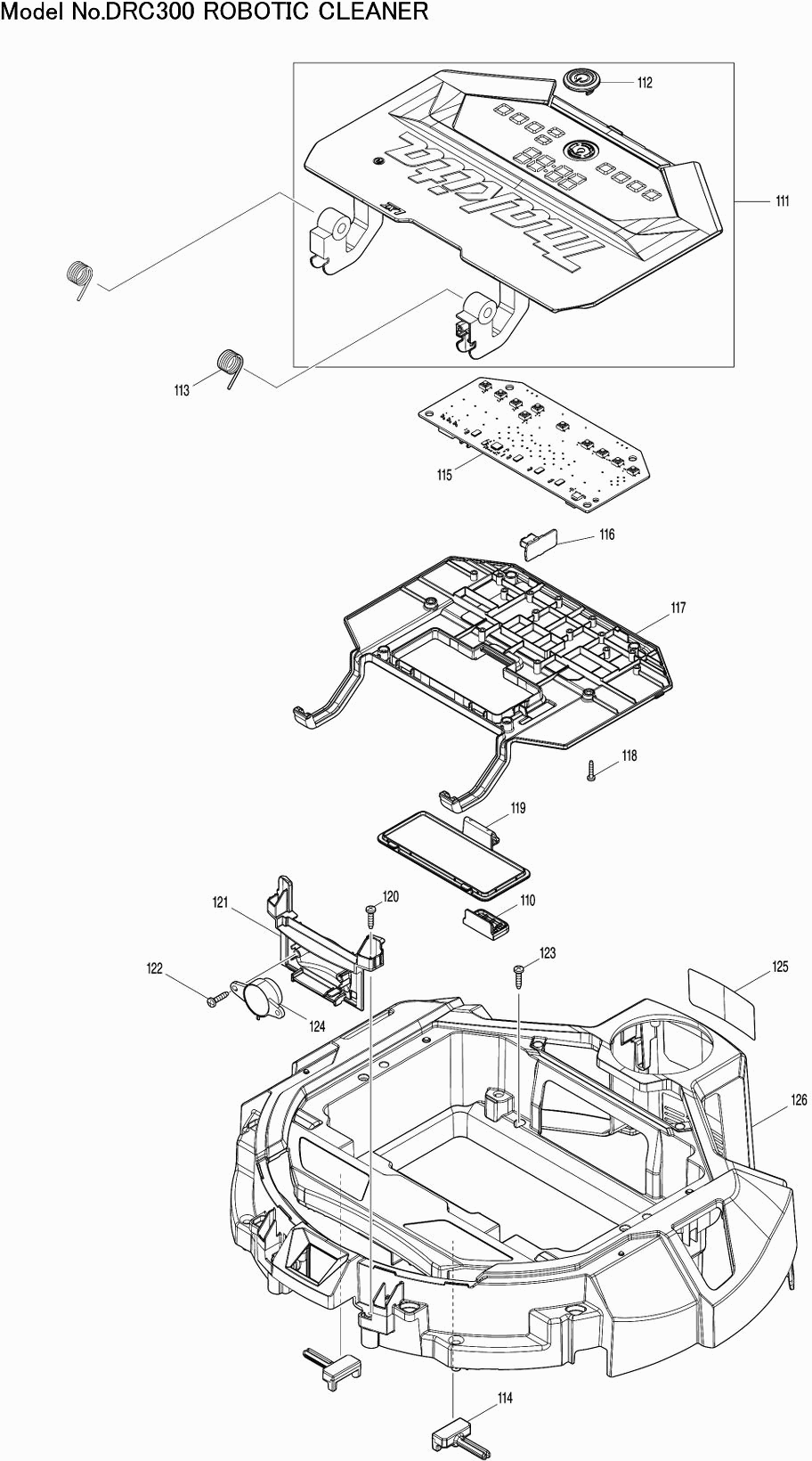

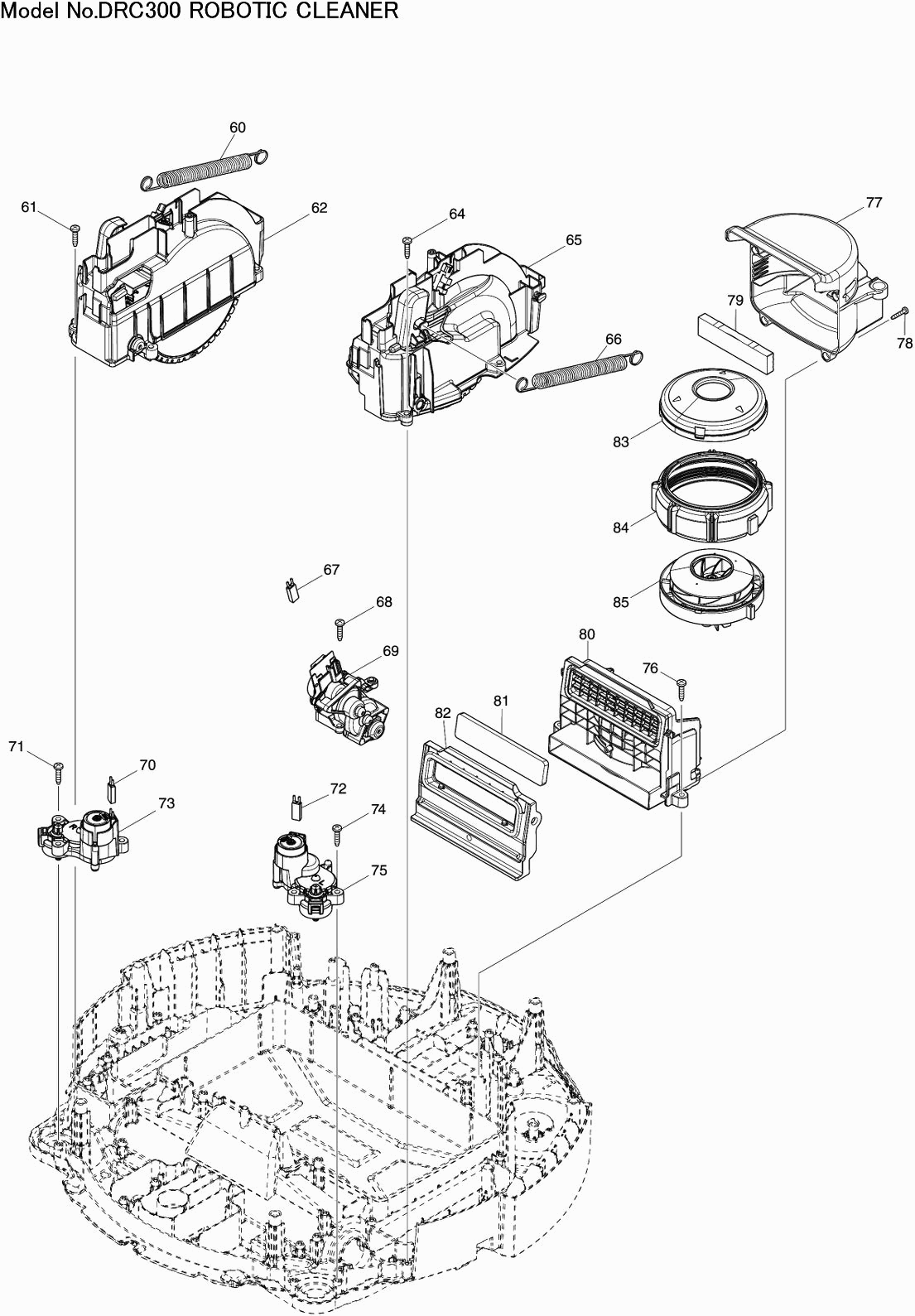

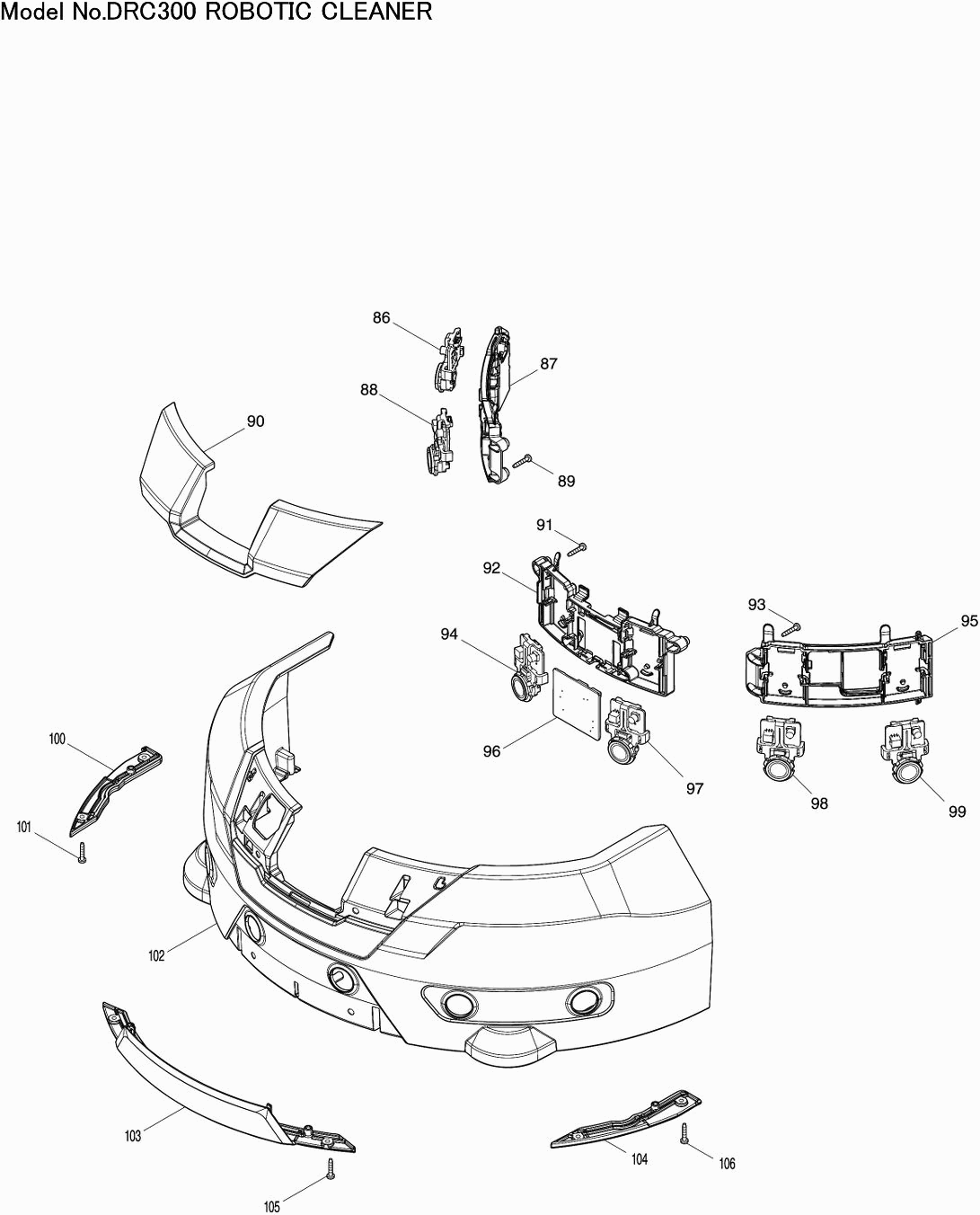

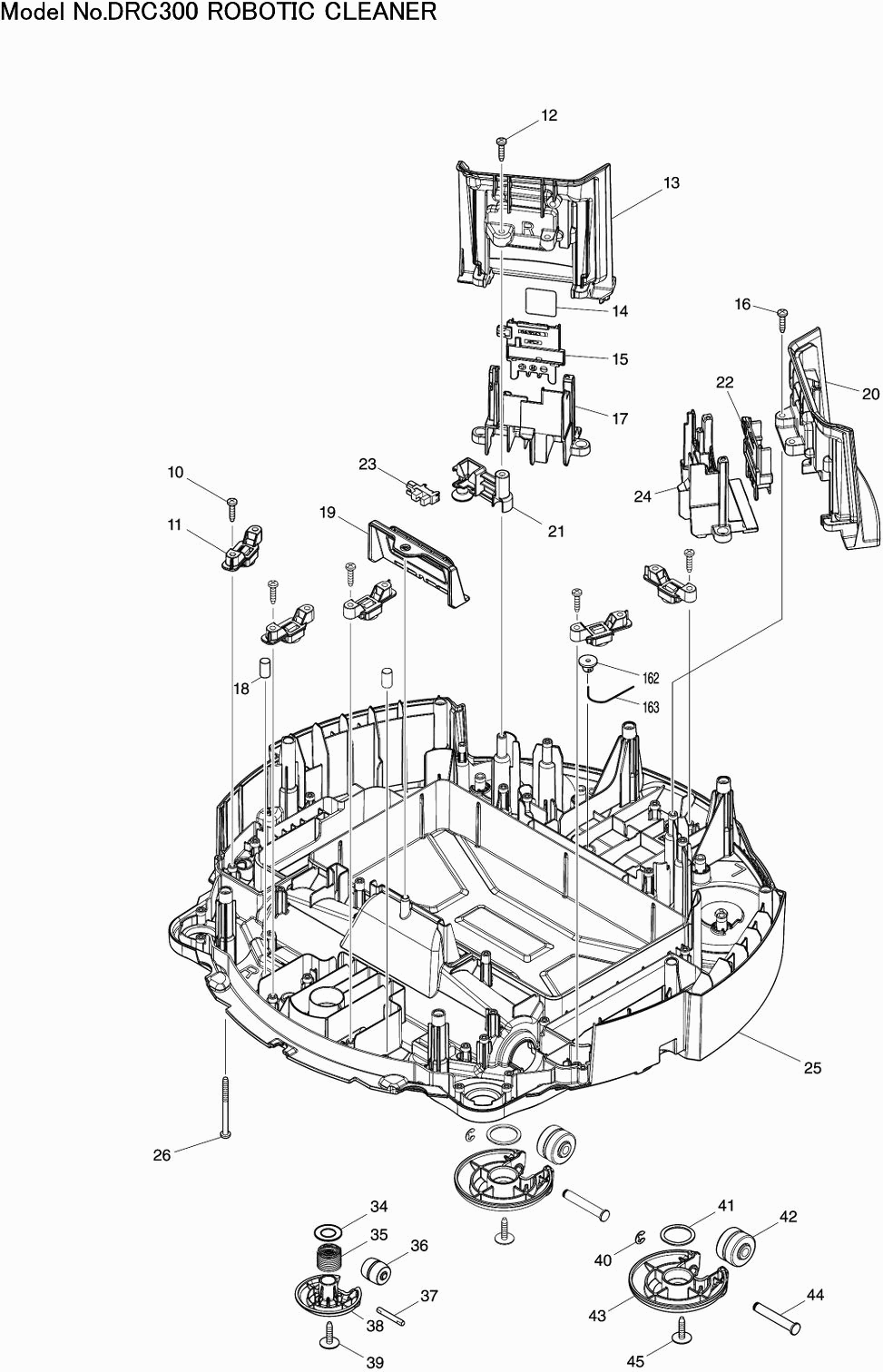

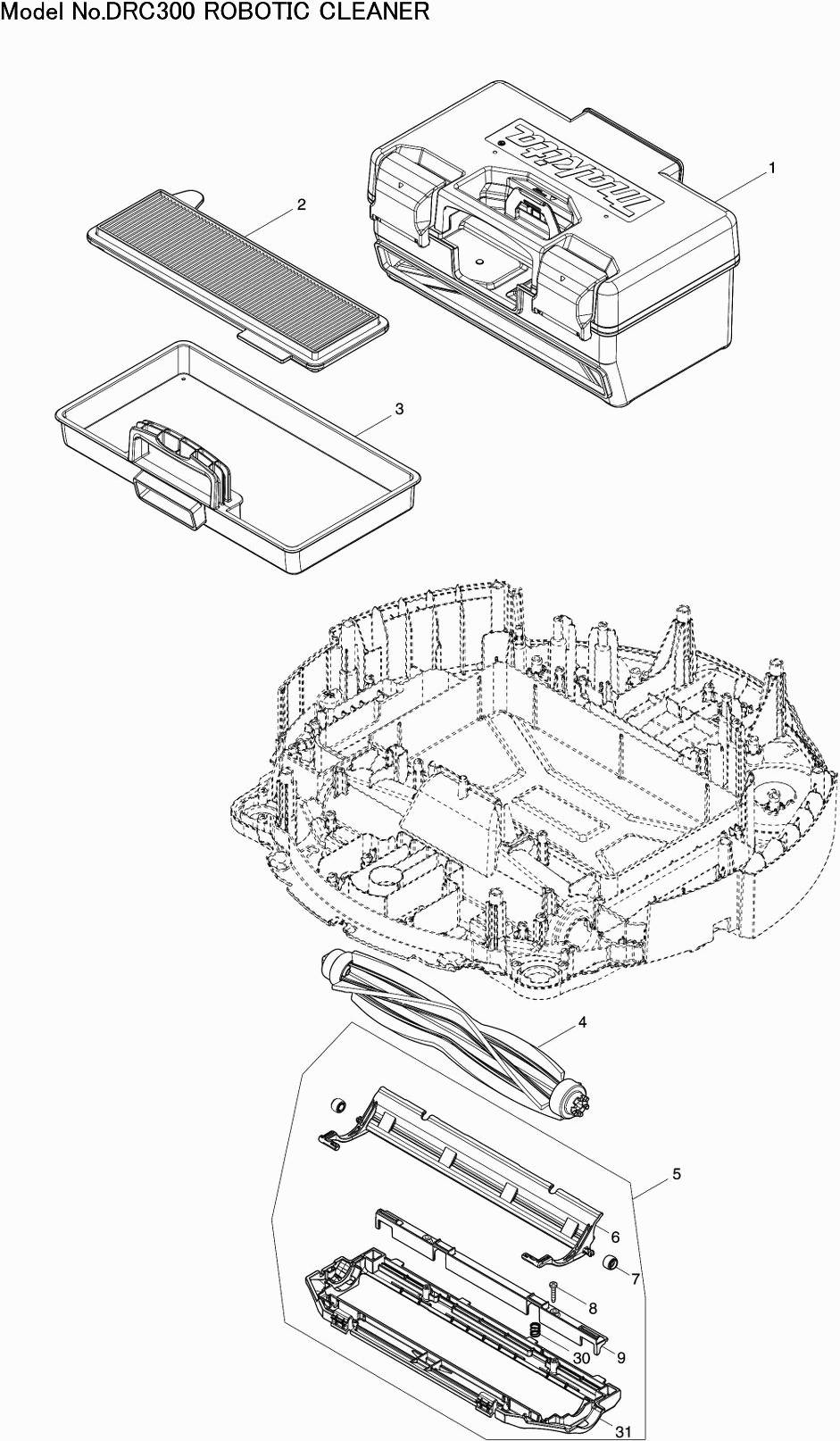

Tekeningen van de Makita DRC300
Onderdelen lijst van de Makita DRC300
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Stofdoos cpl DRC300 | ||||
| 001 | 141A46-4@141 | 31.17 | 37.72 | |
| Afdichtingring DRC300 | ||||
| 001C10 | 422690-3@141 | 1.10 | 1.33 | |
| HEPA fijnstoffilter RoboCleaner | ||||
| 002 | 191P31-7@141 | 8.52 | 10.31 | |
| Bovenste tank DRC300 | ||||
| 003 | 413500-5@141 | 8.63 | 10.44 | |
| Borstel standaard | ||||
| 004 | 191P22-8@141 | 25.10 | 30.37 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004C10 | 413581-9@141 | |||
| Montageset onderplaat DRC300 | ||||
| 005 | 191P24-4@141 | 28.68 | 34.70 | |
| Borstel C DRC300 | ||||
| 006 | 136530-6@141 | 11.04 | 13.36 | |
| Wiel 11 DRC300 | ||||
| 007 | 413585-1@141 | 2.92 | 3.53 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 008 | 266429-2@141 | |||
| Bodemkap DRC300 | ||||
| 009 | 413586-9@141 | 4.73 | 5.72 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010 | 266326-2@141 | |||
| Valsensor repaset DRC300 | ||||
| 011 | 1910L6-4@141 | 31.17 | 37.72 | |
| Afdekkap R DRC300 | ||||
| 013 | 141B82-6@141 | 8.63 | 10.44 | |
| Rubber pen 6 | ||||
| 013C10 | 263005-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 014 | 811U06-7@141 | |||
| Aansluitunit Bcl182D(3 Cont) A | ||||
| 015 | 643523-1@141 | 5.22 | 6.32 | |
| Aansluitbasis DRC300 | ||||
| 017 | 413478-2@141 | 5.33 | 6.45 | |
| Ferriet kern DRC300 | ||||
| 018 | 688234-1@141 | 1.10 | 1.33 | |
| Pakking A DRC300 | ||||
| 019 | 413554-2@141 | 3.31 | 4.01 | |
| Afdekkap l DRC300 | ||||
| 020 | 141B81-8@141 | 8.63 | 10.44 | |
| Filtersensor houder DRC300 | ||||
| 021 | 413555-0@141 | 2.21 | 2.67 | |
| Fotosensor DRC300 | ||||
| 023 | 1910J8-6@141 | 8.63 | 10.44 | |
| Behuizing onder cpl DRC300 | ||||
| 025 | 141J98-9@141 | 63.66 | 77.03 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025C10 | 422530-5@141 | |||
| Tapschroef Pf 4x55 | ||||
| 026 | 266147-2@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 030 | 232690-3@141 | |||
| Bodemplaat DRC300 | ||||
| 031 | 413583-5@141 | 8.63 | 10.44 | |
| Sluitring 12 | ||||
| 034 | 253084-9@141 | 0.83 | 1.00 | |
| Drukveer 18 DRC300 | ||||
| 035 | 232685-6@141 | 0.91 | 1.10 | |
| Voorrol 18 DRC300 | ||||
| 036 | 413552-6@141 | 7.67 | 9.28 | |
| Pen 4mm DRC300 | ||||
| 037 | 256989-2@141 | 2.21 | 2.67 | |
| Voorzijver DRC300 | ||||
| 038 | 413553-4@141 | 4.15 | 5.02 | |
| Schroef 4X18 | ||||
| 039 | 251599-0@141 | 0.83 | 1.00 | |
| Stopring E-5 | ||||
| 040 | 961018-5@141 | 0.83 | 1.00 | |
| Sluitring 22 DRC300 | ||||
| 041 | 261167-1@141 | 2.53 | 3.06 | |
| Achterrol 28 DRC300 | ||||
| 042 | 413551-8@141 | 7.67 | 9.28 | |
| Achterzwenkwiel DRC300 | ||||
| 043 | 413550-0@141 | 5.33 | 6.45 | |
| Kraagpin 7 DRC300 | ||||
| 044 | 256988-4@141 | 4.15 | 5.02 | |
| Schroef 4X18 | ||||
| 045 | 251599-0@141 | 0.83 | 1.00 | |
| Tapschroef 3x14mm HR005G | ||||
| 046 | 263046-9@141 | 0.83 | 1.00 | |
| Rf-module reparatieset DRC300 | ||||
| 048 | 1910J9-4@141 | 26.17 | 31.67 | |
| Rf-houder DRC300 | ||||
| 049 | 413561-5@141 | 1.88 | 2.27 | |
| Printplaat control DRC300 | ||||
| 050 | 1910K0-9@141 | 487.76 | 590.19 | |
| Bumper arm DRC300 | ||||
| 051 | 413560-7@141 | 1.88 | 2.27 | |
| Drukveer 8 DRC300 | ||||
| 052 | 232700-6@141 | 0.83 | 1.00 | |
| Bladveer DRC300 | ||||
| 054 | 232687-2@141 | 7.67 | 9.28 | |
| Controller houder DRC300 | ||||
| 055 | 413418-0@141 | 21.54 | 26.06 | |
| Ferriet kern DRC300 | ||||
| 056 | 688234-1@141 | 1.10 | 1.33 | |
| Ruimtesensor DRC300 | ||||
| 057 | 1910K1-7@141 | 11.42 | 13.82 | |
| Drukveer 11 DRC300 | ||||
| 060 | 232686-4@141 | 2.21 | 2.67 | |
| Wiel R rep-set DRC300 | ||||
| 062 | 1910L3-0@141 | 143.95 | 174.18 | |
| Aansluitunit G DRC300 | ||||
| 062C10 | 638A06-0@141 | 8.63 | 10.44 | |
| Wiel L rep-set DRC300 | ||||
| 065 | 1910L2-2@141 | 143.95 | 174.18 | |
| Circuit therm.bev. DRC300 | ||||
| 067 | 632S56-5@141 | 8.63 | 10.44 | |
| Hoofdborstel moter A DRC300 | ||||
| 069 | 1910L1-4@141 | 98.74 | 119.48 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 069C10 | 413536-4@141 | |||
| Circuit therm.bev. DRC300 | ||||
| 070 | 632S55-7@141 | 6.74 | 8.16 | |
| Circuit therm.bev. DRC300 | ||||
| 072 | 632S55-7@141 | 6.74 | 8.16 | |
| Zijborstel R DRC300 | ||||
| 073 | 1910L5-6@141 | 59.49 | 71.98 | |
| Zijborstel L DRC300 | ||||
| 075 | 1910L4-8@141 | 59.49 | 71.98 | |
| Luchtkanaal afdekking DRC300 | ||||
| 077 | 413559-2@141 | 11.04 | 13.36 | |
| Uitlaatfilter DRC300 | ||||
| 079 | 422698-7@141 | 0.83 | 1.00 | |
| Luchtkanaal behuizing DRC300 | ||||
| 080 | 413557-6@141 | 12.90 | 15.61 | |
| Sponsblad 24-110 DRC300 | ||||
| 081 | 422697-9@141 | 0.83 | 1.00 | |
| Pakking B DRC300 | ||||
| 082 | 413558-4@141 | 4.15 | 5.02 | |
| Ventilatordeksel DRC300 | ||||
| 083 | 413535-6@141 | 2.21 | 2.67 | |
| Rubberen ring DRC300 | ||||
| 084 | 422696-1@141 | 4.73 | 5.72 | |
| Ventilatormotor DRC300 | ||||
| 085 | 1910L0-6@141 | 63.66 | 77.03 | |
| USS subcircuit DRC300 | ||||
| 086 | 1910K3-3@141 | 63.66 | 77.03 | |
| USS cover R DRC300 | ||||
| 087 | 413482-1@141 | 2.92 | 3.53 | |
| Bumperkap DRC300 | ||||
| 090 | 413572-0@141 | 5.96 | 7.21 | |
| USS cover C DRC300 | ||||
| 092 | 413480-5@141 | 4.73 | 5.72 | |
| Afdekkap DRC300 | ||||
| 095 | 413481-3@141 | 2.92 | 3.53 | |
| Circuit USSmain DRC300 | ||||
| 096 | 1910K2-5@141 | 63.66 | 77.03 | |
| Bumper afdekking r DRC300 | ||||
| 100 | 413579-6@141 | 3.31 | 4.01 | |
| Bumper DRC300 | ||||
| 102 | 413427-9@141 | 48.42 | 58.59 | |
| Bumpercover c DRC300 | ||||
| 103 | 413575-4@141 | 5.96 | 7.21 | |
| Bumpercover l DRC300 | ||||
| 104 | 413578-8@141 | 3.31 | 4.01 | |
| Rubberen dop DRC300 | ||||
| 110 | 422820-6@141 | 1.56 | 1.89 | |
| Montage bovendeksel DRC300 | ||||
| 111 | 127838-9@141 | 67.82 | 82.06 | |
| Schakelknop DRC300 | ||||
| 112 | 413570-4@141 | 2.92 | 3.53 | |
| Torsieveer 14 DRC300 | ||||
| 113 | 232689-8@141 | 0.91 | 1.10 | |
| Bovenste afdekas DRC300 | ||||
| 114 | 312B42-7@141 | 5.33 | 6.45 | |
| Circuit UI reo.set DRC300 | ||||
| 115 | 1910K4-1@141 | 220.09 | 266.31 | |
| Circuit USSmain DRC300 | ||||
| 116 | 1910K7-5@141 | 12.90 | 15.61 | |
| Bovenkap cpl DRC300 | ||||
| 117 | 141B97-3@141 | 17.97 | 21.74 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 117C10 | 8032K4-8@141 | |||
| USS-deksel DRC300 | ||||
| 119 | 413543-7@141 | 3.31 | 4.01 | |
| Binnen voorkap DRC300 | ||||
| 121 | 413537-2@141 | 4.73 | 5.72 | |
| Buzzer reparatie set DRC300 | ||||
| 124 | 1910K9-1@141 | 11.42 | 13.82 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 125 | 811U01-7@141 | |||
| Bovenhuis cpl DRC300 | ||||
| 126 | 141B86-8@141 | 67.82 | 82.06 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 126C20 | 8032J5-9@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 126C30 | 8032J6-7@141 | |||
| Knop DRC300 | ||||
| 127 | 413568-1@141 | 2.92 | 3.53 | |
| Beschermer DRC300 | ||||
| 128 | 422701-4@141 | 3.70 | 4.48 | |
| Drukveer 9 | ||||
| 129 | 231297-2@141 | 0.83 | 1.00 | |
| Filterknop DRC300 | ||||
| 130 | 413540-3@141 | 1.88 | 2.27 | |
| Drukveer 6 DRC300 | ||||
| 131 | 232688-0@141 | 0.83 | 1.00 | |
| Lidar adekkap cpl DRC300 | ||||
| 132 | 141B90-7@141 | 11.04 | 13.36 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 132C10 | 8032J8-3@141 | |||
| Veerhouder DRC300 | ||||
| 133 | 413541-1@141 | 1.88 | 2.27 | |
| Lidar-module DRC300 | ||||
| 135 | 620B66-2@141 | 725.69 | 878.08 | |
| Lidar-houder DRC300 | ||||
| 136 | 413567-3@141 | 4.73 | 5.72 | |
| Led-lens R DRC300 | ||||
| 137 | 413547-9@141 | 4.73 | 5.72 | |
| Pakkingring S DRC300 | ||||
| 139 | 422703-0@141 | 0.91 | 1.10 | |
| Met.schr. M3x16 DRC300 | ||||
| 141 | 911029-0@141 | 0.83 | 1.00 | |
| Led reflector R DRC300 | ||||
| 142 | 413548-7@141 | 3.31 | 4.01 | |
| Ledcircuit rep.set DRC300 | ||||
| 143 | 1910K5-9@141 | 11.04 | 13.36 | |
| Led-lens L DRC300 | ||||
| 144 | 413544-5@141 | 4.73 | 5.72 | |
| Led cover R DRC300 | ||||
| 145 | 413549-5@141 | 4.15 | 5.02 | |
| Led reflector L DRC300 | ||||
| 147 | 413545-3@141 | 3.31 | 4.01 | |
| Led afdekking L DRC300 | ||||
| 148 | 413546-1@141 | 4.15 | 5.02 | |
| Handvat DRC300 | ||||
| 151 | 413562-3@141 | 11.04 | 13.36 | |
| Handvat afdekking DRC300 | ||||
| 154 | 413422-9@141 | 17.97 | 21.74 | |
| Visie cameralens DRC300 | ||||
| 155 | 413542-9@141 | 2.53 | 3.06 | |
| Pakkingring T DRC300 | ||||
| 156 | 422700-6@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 157A | 1911A5-5@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 157B | 620K66-6@141 | |||
| Handgreepkap DRC300 | ||||
| 160 | 413565-7@141 | 11.04 | 13.36 | |
| Klem | ||||
| 162 | 421468-1@141 | 0.83 | 1.00 | |
| Aardedraad 70 DRC300 | ||||
| 163 | 649152-8@141 | 1.88 | 2.27 | |
