Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DSL801'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

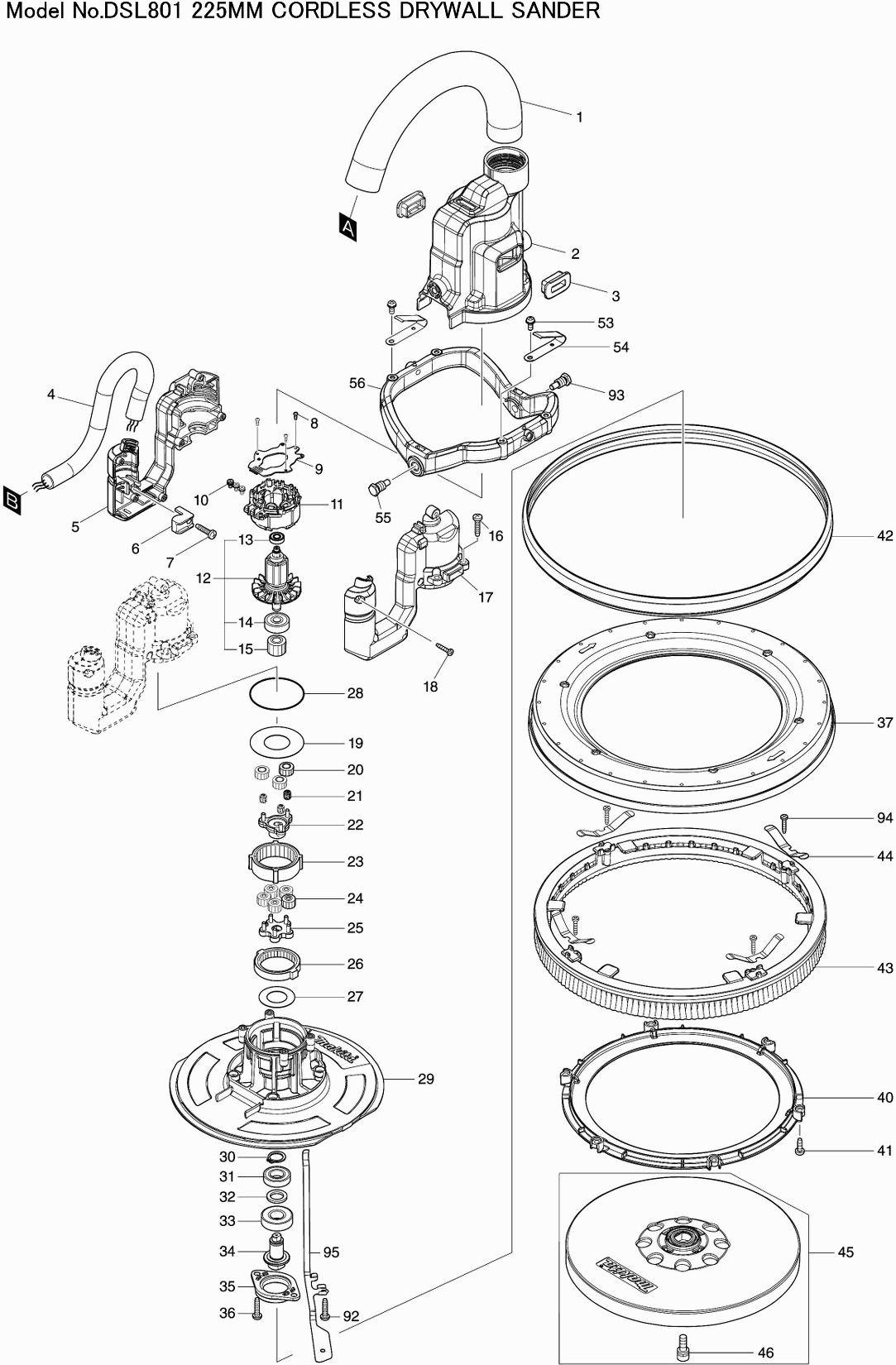

Tekeningen van de Makita DSL801
Onderdelen lijst van de Makita DSL801
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Stofafzuigslang 28x0,25 DSL800 | ||||
001 | 245058-4 | 2.71 | 3.28 | |
Voorkap DSL800 P | ||||
002 | 459217-6 | 8.21 | 9.93 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
002-1 | 413L14-6 | |||
Rubber kap DSL800 | ||||
003 | 422446-4 | 0.98 | 1.19 | |
Snoerunit DSL800 P | ||||
004 | 699129-3 | 36.05 | 43.62 | |
Motorhuis DSL800 | ||||
005 | 183L77-3 | 8.27 | 10.01 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
006 | 687261-5 | |||
Tapschroef 4X18 A | ||||
007 | 265A48-7 | 0.83 | 1.00 | |
Parker Ck 2X6Mm DDF483 A | ||||
008 | 266490-9 | 0.83 | 1.00 | |
Toerenregelcircuit B DSL800 | ||||
009 | 620B02-8 | 15.60 | 18.88 | |
Kruiskop Schroef M3X6 | ||||
010 | 652069-6 | 0.83 | 1.00 | |
Veld 18V DSL800 | ||||
011 | 629409-3 | 12.19 | 14.75 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
012 | 519568-0 | |||
Kogellager 609DDW P | ||||
013 | 210039-7 | 3.11 | 3.76 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
014 | 210023-2 | |||
Tandwiel 19 Dsl800 | ||||
015 | 226888-2 | 1.00 | 1.21 | |
Tapschroef 4X18 A | ||||
016 | 265A48-7 | 0.83 | 1.00 | |
Motorhuis DSL800 | ||||
017 | 183L77-3 | 8.27 | 10.01 | |
Tapschroef 3X16 A | ||||
018 | 266130-9 | 0.83 | 1.00 | |
Sluitring 23 | ||||
019 | 253437-2 | 0.83 | 1.00 | |
Tandwiel 14 DSL800 | ||||
020 | 226886-6 | 1.00 | 1.21 | |
Naaldlager Dfl651F* | ||||
021 | 212131-5 | 1.39 | 1.68 | |
Tandwiel 17 DSL800 | ||||
022 | 140J82-1 | 1.66 | 2.01 | |
Intern tandwiel 47 DSL800 | ||||
023 | 226890-5 | 3.44 | 4.16 | |
Tandwiel 13 DSL800 | ||||
024 | 226885-8 | 0.83 | 1.00 | |
Tandwieldrager DSL800 | ||||
025 | 140J81-3 | 1.39 | 1.68 | |
Intern tandwiel 43 DSL800 | ||||
026 | 226889-0 | 2.71 | 3.28 | |
Sluitring 18 | ||||
027 | 267789-5 | 0.83 | 1.00 | |
O-Ring 48 | ||||
028 | 213606-7 | 1.67 | 2.02 | |
Tandwielhuis DSL801 | ||||
029 | 413828-1 | 9.52 | 11.52 | |
Borgring S-12 | ||||
030 | 961052-5 | 0.83 | 1.00 | |
Kogellager 6901Zz DUX60 P | ||||
031 | 211150-8 | 5.06 | 6.12 | |
Sluitring 12 | ||||
032 | 253746-9 | 0.83 | 1.00 | |
Kogellager 6001Llu | ||||
033 | 211138-8 | 4.45 | 5.38 | |
As DSL800 | ||||
034 | 327318-7 | 3.44 | 4.16 | |
Lagerborging DSL800 | ||||
035 | 319823-8 | 3.11 | 3.76 | |
Tapschroef 4X18 A | ||||
036 | 265A48-7 | 0.83 | 1.00 | |
Afdekkap DSL801 | ||||
037 | 413488-9 | 11.09 | 13.42 | |
Zeskantmoer M4 A | ||||
037C10 | 931102-0 | 0.83 | 1.00 | |
Borstel stopper DSL801 | ||||
040 | 413489-7 | 6.55 | 7.93 | |
Schroef 4X14 A | ||||
041 | 911123-8 | 0.83 | 1.00 | |
Afschermplaat rubber DSL801 | ||||
042 | 422729-2 | 7.44 | 9.00 | |
Borstel DCL801 | ||||
043 | 743127-0 | 40.78 | 49.34 | |
Bladveer DSL800 | ||||
044 | 232510-1 | 2.02 | 2.44 | |
Steunschijf zacht 210mm | ||||
045 | 199939-3 | 55.00 | 66.55 | |
Inbusbout M6X16 2012Nb | ||||
046 | 922323-5 | 0.83 | 1.00 | |
Slangverloopstuk DLS801 | ||||
047 | 413490-2 | 4.60 | 5.57 | |
Slangverbinder DLS801 A | ||||
049 | 422617-3 | 3.59 | 4.34 | |
Steel A Cmpl. DSL800 | ||||
051 | 140N60-5 | 41.84 | 50.63 | |
Armsteun dls801 | ||||
052 | 183T15-3 | 14.15 | 17.12 | |
Schroef 4X10 | ||||
053 | 911113-1 | 0.83 | 1.00 | |
Bladveer DSL800 | ||||
054 | 232534-7 | 2.36 | 2.86 | |
Bout M8x17mm DSL800 | ||||
055 | 265A35-6 | 0.83 | 1.00 | |
Inbusbout M8x22mm DSL800 | ||||
055-1 | 265A68-1 | 2.71 | 3.28 | |
Frame DSL800 | ||||
056 | 319808-4 | 12.19 | 14.75 | |
Armsteun dls801 | ||||
057 | 183T15-3 | 14.15 | 17.12 | |
Bus 6 Bjr181 * | ||||
058 | 262561-0 | 0.83 | 1.00 | |
Kruiskopschroef 6X20 | ||||
059 | 911334-5 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
060 | 265A48-7 | 0.83 | 1.00 | |
Steelbehuizing DSL800 | ||||
061 | 183L78-1 | 13.82 | 16.72 | |
Schroefring DSL800 | ||||
062 | 459226-5 | 4.45 | 5.38 | |
Knelbus DSL800 | ||||
063 | 140J84-7 | 3.96 | 4.79 | |
Steel B DSL800 | ||||
064 | 140L61-1 | 17.38 | 21.03 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
064C10 | 459225-7 | |||
Steelbehuizing DSL800 | ||||
065 | 183L78-1 | 13.82 | 16.72 | |
Tapschroef 4X18 A | ||||
066 | 265A48-7 | 0.83 | 1.00 | |
Tapschroef Pt4X30 A | ||||
067 | 266050-7 | 0.83 | 1.00 | |
Eindbus DSL800 | ||||
068 | 459224-9 | 2.36 | 2.86 | |
Draadhouder DSL800 | ||||
069 | 459228-1 | 2.71 | 3.28 | |
Stelschroef M4X8 Dls713 | ||||
070 | 913106-4 | 0.83 | 1.00 | |
Indicatie paneel DSL800 | ||||
071 | 140J83-9 | 5.06 | 6.12 | |
Handgreepset DSL800 | ||||
072 | 183L75-7 | 51.83 | 62.71 | |
Rubber Pen 6 AC320H P | ||||
072C10 | 263005-3 | 0.83 | 1.00 | |
Buisbeugel 24 Er2650Lh | ||||
073 | 346248-3 | 0.98 | 1.19 | |
Tapschroef 4X18 A | ||||
074 | 265A48-7 | 0.83 | 1.00 | |
Stofafzuigadapterset | ||||
075 | 127672-7 | 4.00 | 4.84 | |
Draadkap DSL800 | ||||
076 | 459229-9 | 2.36 | 2.86 | |
Tapschroef 4X18 A | ||||
077 | 265A48-7 | 0.83 | 1.00 | |
Circuit HM001G P | ||||
078 | 620796-3 | 15.60 | 18.88 | |
Blokkeerknop DSL800 | ||||
079 | 459230-4 | 1.39 | 1.68 | |
Drukveer 4Mm | ||||
080 | 231433-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
081 | 419705-5 | |||
Schakelaar C3Xa-1Pspm Dsp600 | ||||
082 | 651083-9 | 19.29 | 23.34 | |
Schakelaarhandel DSL800 | ||||
083 | 459231-2 | 1.67 | 2.02 | |
Drukveer 4Mm | ||||
084 | 231433-0 | 0.83 | 1.00 | |
Toerenregelcircuit DSL800 | ||||
085 | 620B01-0 | 112.06 | 135.59 | |
Aansluitunit Djr186 A | ||||
086 | 644809-6 | 3.96 | 4.79 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
087 | 811L28-3 | |||
Handgreepset DSL800 | ||||
088 | 183L75-7 | 51.83 | 62.71 | |
Rubber Pen 6 AC320H P | ||||
088C10 | 263005-3 | 0.83 | 1.00 | |
Afdekkap DGA701 | ||||
089 | 140F99-0 | 2.36 | 2.86 | |
O-Ring 16 HK1820 P | ||||
089C10 | 213218-6 | 0.83 | 1.00 | |
Label DGA701* | ||||
089C20 | 818H07-8 | 2.71 | 3.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
090 | 811L21-7 | |||
Tapschroef 4X18 A | ||||
091 | 265A48-7 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
092 | 265A48-7 | 0.83 | 1.00 | |
Inbusbout M8x22mm DSL800 | ||||
093 | 265A68-1 | 2.71 | 3.28 | |
Tapschroef 3X16 A | ||||
094 | 266130-9 | 0.83 | 1.00 | |
Aardstrip DLS801 | ||||
095 | 347816-5 | 9.52 | 11.52 | |
Klinknagel 7 DLS801 | ||||
096 | 412987-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
097 | 412812-3 | |||
O-Ring 32 | ||||
098 | 213459-4 | 0.98 | 1.19 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
099 | 412813-1 |
