Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DST110'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

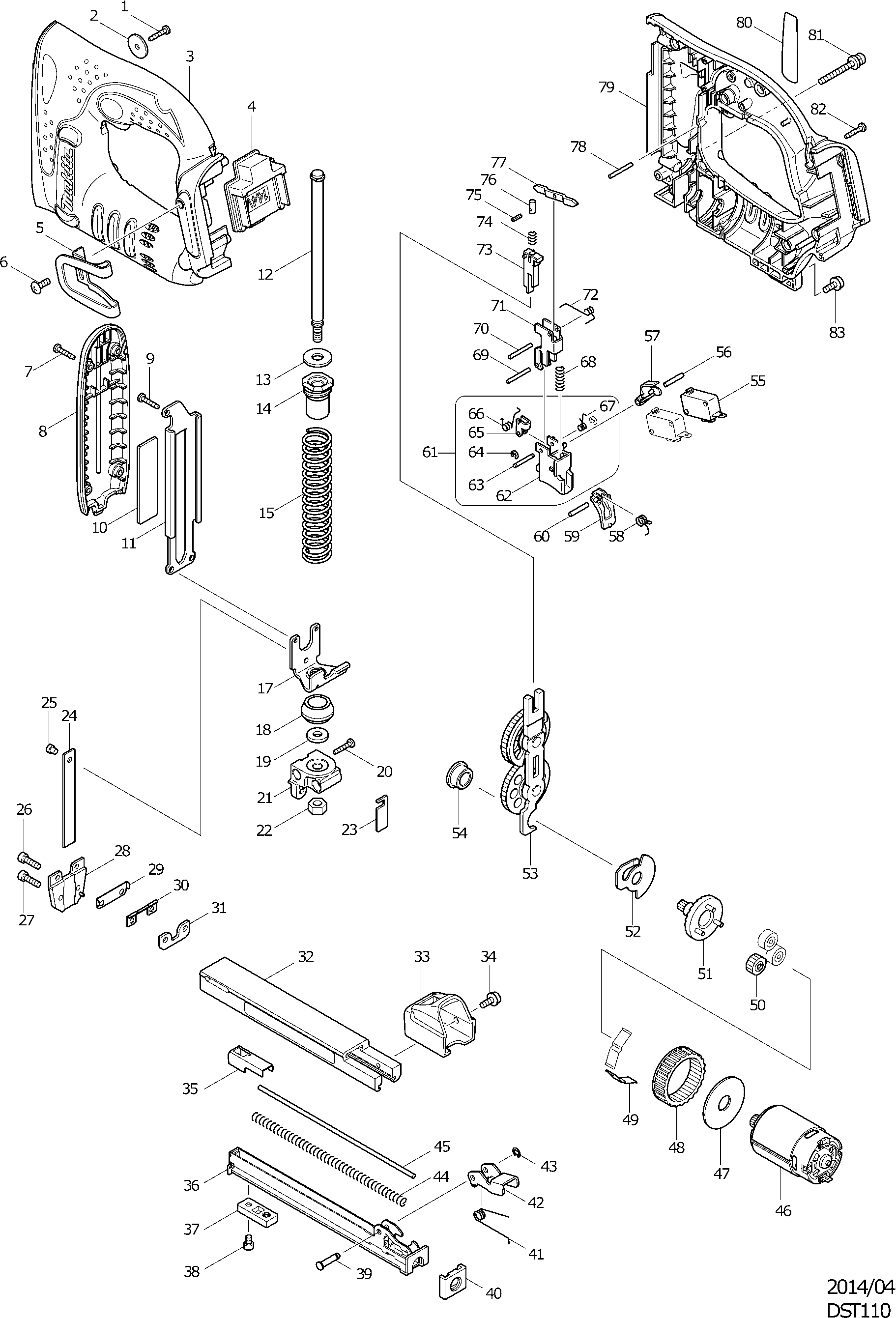

Tekeningen van de Makita DST110
Onderdelen lijst van de Makita DST110
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tapschroef 3x16 | ||||
001 | 266130-9 | 0.83 | 1.00 | |
Sluitring 4 | ||||
002 | 267071-2 | 0.83 | 1.00 | |
Motorhuisset | ||||
003 | 187887-8 | 37.12 | 44.92 | |
Aansluitunit (2 contacten) | ||||
004 | 643828-9 | 4.58 | 5.54 | |
Niet meer leverbaar, geen vervanging | ||||
005 | 346317-0 | |||
Schroef M4x12 | ||||
006 | 251314-2 | 0.83 | 1.00 | |
Tapschroef 3x16 | ||||
007 | 266130-9 | 0.83 | 1.00 | |
Deksel | ||||
008 | 419450-2 | 8.84 | 10.70 | |
Tapschroef 3x16 | ||||
009 | 266130-9 | 0.83 | 1.00 | |
Glijplaat | ||||
010 | 345704-0 | 1.72 | 2.08 | |
Nagelgeleider | ||||
011 | 345703-2 | 20.76 | 25.12 | |
Geleidebout | ||||
012 | 324683-5 | 21.87 | 26.46 | |
Ring 8 | ||||
013 | 253762-1 | 1.01 | 1.22 | |
Veerhouder | ||||
014 | 421962-3 | 6.60 | 7.99 | |
Drukveer 16 | ||||
015 | 234035-1 | 3.37 | 4.08 | |
Slagstuk | ||||
017 | 345865-6 | 13.19 | 15.96 | |
Demper | ||||
018 | 424059-7 | 0.83 | 1.00 | |
Sluitring 6 | ||||
019 | 253804-1 | 0.83 | 1.00 | |
Tapschroef 3x16 | ||||
020 | 266130-9 | 0.83 | 1.00 | |
Demperhouder | ||||
021 | 318025-3 | 11.19 | 13.54 | |
Zeskant moer M6 | ||||
022 | 931302-2 | 0.83 | 1.00 | |
Schakelplaat | ||||
023 | 345864-8 | 1.02 | 1.23 | |
Drijver | ||||
024 | 345857-5 | 12.55 | 15.19 | |
Pin 4mm | ||||
025 | 268189-2 | 3.37 | 4.08 | |
Inbusbout M4x14 | ||||
026 | 922122-5 | 0.83 | 1.00 | |
Inbusbout M4x14 | ||||
027 | 922122-5 | 0.83 | 1.00 | |
Slagpengeleider | ||||
028 | 158417-2 | 22.75 | 27.53 | |
Opvulplaat | ||||
029 | 345863-0 | 3.65 | 4.42 | |
Opvulplaathouder | ||||
030 | 345862-2 | 2.80 | 3.39 | |
Montageplaat | ||||
031 | 345860-6 | 2.44 | 2.95 | |
Magazijn | ||||
032 | 158661-1 | 37.16 | 44.96 | |
Waarschuwingslabel | ||||
032A | 813728-9 | 2.80 | 3.39 | |
Eindkap | ||||
033 | 450224-2 | 7.44 | 9.00 | |
Schroef 4x10 | ||||
034 | 911113-1 | 0.83 | 1.00 | |
Drukplaat | ||||
035 | 345858-3 | 13.19 | 15.96 | |
Nietenmagazijn | ||||
036 | 165479-3 | 65.59 | 79.36 | |
Voet | ||||
037 | 450225-0 | 2.93 | 3.55 | |
Schroef Ph M4X4 Bfh/Bht-Serie | ||||
038 | 265127-5 | 0.83 | 1.00 | |
Pin 4 | ||||
039 | 268029-4 | 1.24 | 1.50 | |
Magazijnkap Bst110 | ||||
040 | 421637-4 | 3.22 | 3.90 | |
Torsieveer 5 | ||||
041 | 233519-6 | 1.43 | 1.73 | |
Ontgrendelknop | ||||
042 | 345861-4 | 9.52 | 11.52 | |
Stopring E-3 | ||||
043 | 961017-7 | 0.83 | 1.00 | |
Drukveer 5 | ||||
044 | 234036-9 | 5.46 | 6.61 | |
Glijstang | ||||
045 | 324836-6 | 2.08 | 2.52 | |
Motor | ||||
046 | 629910-8 | 11.68 | 14.13 | |
Sluitring 12 | ||||
047 | 267053-4 | 0.83 | 1.00 | |
Tandwiel 69 | ||||
048 | 227166-3 | 2.93 | 3.55 | |
Bladveer | ||||
049 | 232230-7 | 3.22 | 3.90 | |
Tandwiel 27 | ||||
050 | 221961-3 | 3.22 | 3.90 | |
Tandwiel 7 cpl | ||||
051 | 154973-0 | 5.88 | 7.11 | |
Anti-terugslagplaat | ||||
052 | 345773-1 | 3.22 | 3.90 | |
Tandwiel 55 | ||||
053 | 158418-0 | 37.16 | 44.96 | |
Glijlager 10 | ||||
054 | 214060-8 | 1.21 | 1.46 | |
Schakelaar D3V-16-3C26 A | ||||
055 | 650744-8 | 1.72 | 2.08 | |
Pen 3 | ||||
056 | 256299-7 | 0.83 | 1.00 | |
Verbindingsplaat | ||||
057 | 419453-6 | 3.22 | 3.90 | |
Draaiveer 4 | ||||
058 | 231693-4 | 1.01 | 1.22 | |
Veiligheidsschakelaar | ||||
059 | 419454-4 | 4.58 | 5.54 | |
Pen 3 | ||||
060 | 256299-7 | 0.83 | 1.00 | |
Schakelknopset | ||||
061 | 188168-3 | 14.90 | 18.03 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
062 | 419451-0 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
063 | 256771-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
064 | 257926-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
065 | 345707-4 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
066 | 231694-2 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
067 | 231695-0 | |||
Drukveer 5 | ||||
068 | 234037-7 | 0.83 | 1.00 | |
Pen 2,5 | ||||
069 | 256176-3 | 0.83 | 1.00 | |
Pen 2,5 | ||||
070 | 256176-3 | 0.83 | 1.00 | |
Geleideplaat | ||||
071 | 345706-6 | 4.58 | 5.54 | |
Draaiveer 4 | ||||
072 | 231692-6 | 0.83 | 1.00 | |
Schakelblok Bpt350 A | ||||
073 | 168489-9 | 1.88 | 2.27 | |
Drukveer 2.4 | ||||
074 | 233188-3 | 0.83 | 1.00 | |
Spanstift 2-8 | ||||
075 | 951001-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
076 | 324923-1 | |||
Omkeerarm | ||||
077 | 345708-2 | 3.22 | 3.90 | |
Pen 2,5 | ||||
078 | 256176-3 | 0.83 | 1.00 | |
Motorhuisset | ||||
079 | 187887-8 | 37.12 | 44.92 | |
Naamplaat "dst110" | ||||
080 | 850M89-4 | 2.80 | 3.39 | |
Schroef 4X35 | ||||
081 | 911163-6 | 0.83 | 1.00 | |
Tapschroef 3x16 | ||||
082 | 266130-9 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
083 | 911113-1 | 0.83 | 1.00 |
