Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DST112'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita DST112

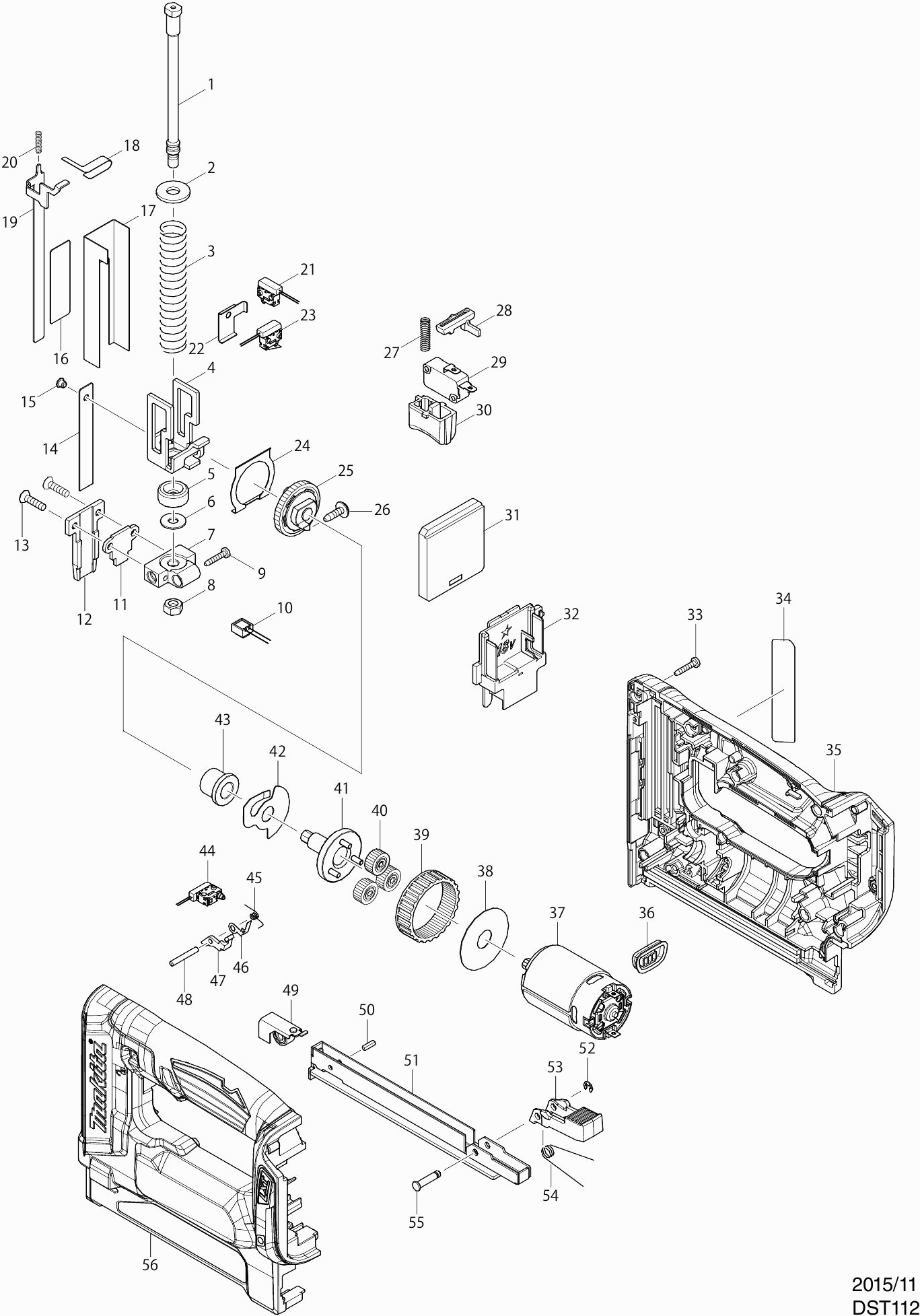

Onderdelen tekening 1

Onderdelen lijst van de Makita DST112

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Voeringsbout
001 326731-6@141 8.46 10.24
Ring 8
002 253762-1@141 1.01 1.22
Drukveer 13
003 232297-5@141 2.08 2.52
Slagstuk
004 347023-0@141 17.90 21.66
Demper
005 424099-5@141 1.72 2.08
Sluitring 6
006 253804-1@141 0.83 1.00
Houder
007 319425-0@141 9.52 11.52
Zeskant moer M6
008 931302-2@141 0.83 1.00
Tapschroef 3x16
009 266130-9@141 0.83 1.00
Licht circuit
010 620507-6@141 5.88 7.11
Montageplaat Dst111
011 347037-9@141 1.43 1.73
Slagpengeleider
012 326738-2@141 11.68 14.13
Met.schroef M4x16mm
013 251487-1@141 0.83 1.00
Slagpen
014 347034-5@141 12.58 15.22
Vlakpin 4mm
015 256318-9@141 1.80 2.18
Bovenplaat
016 347038-7@141 1.43 1.73
Geleidingsplaat
017 347036-1@141 4.57 5.53
Bladveer
018 232300-2@141 4.57 5.53
Contactarm Dst111 A
019 347316-5@141 12.58 15.22
Drukveer 3
020 232337-9@141 0.83 1.00
Schakelaar
021 632G60-2@141 8.46 10.24
Stelplaat
022 347121-0@141 3.22 3.90
Schakelaar
023 632G61-0@141 9.52 11.52
Tandwiel plaat
024 347040-0@141 2.80 3.39
Tandwiel 43
025 143770-9@141 19.80 23.96
Tapschroef 4x14
026 266901-4@141 0.83 1.00
Drukveer 5
027 232299-1@141 0.83 1.00
Blokkeerplaat
028 456799-9@141 2.08 2.52
Geen informatie beschikbaar, niet bestelbaar
029 632J09-0@141
Schakelknop
030 457303-7@141 2.45 2.96
Geen informatie beschikbaar, niet bestelbaar
031 620506-8@141
Aansluitunit Bcl182D(3 Cont) A
032 643523-1@141 5.22 6.32
Tapschroef 3x16
033 266130-9@141 0.83 1.00
Naamplaat
034 852D83-8@141 2.93 3.55
Motorhuisset
035 183D97-9@141 46.31 56.04
Rubber pen 6
035A 263005-3@141 0.83 1.00
Indicatorplaat
036 143778-3@141 2.80 3.39
Motor
037 629209-1@141 16.13 19.52
Sluitring 12
038 267053-4@141 0.83 1.00
Tandwiel 69
039 227166-3@141 2.93 3.55
Tandwiel 27
040 221961-3@141 3.22 3.90
Tandwiel 7
041 143777-5@141 8.46 10.24
Anti-terugslagplaat
042 345773-1@141 3.22 3.90
Glijlager 9901 *
043 214059-3@141 3.65 4.42
Schakelaar
044 632G60-2@141 8.46 10.24
Trekveer 3
045 232298-3@141 1.01 1.22
Schakelaar plaat
046 347041-8@141 2.45 2.96
Schakelplaat
047 456796-5@141 2.45 2.96
Pen 3
048 256221-4@141 0.83 1.00
Spiraalveer compleet
049 143780-6@141 16.07 19.44
Spanstift 3-8
050 951051-5@141 0.83 1.00
Nietenmagazijn
051 161467-8@141 60.98 73.79
Stopring E-3
052 961017-7@141 0.83 1.00
Ontgrendelpal
053 456798-1@141 2.45 2.96
Trekveer 3
054 232301-0@141 1.01 1.22
Pin 4
055 268029-4@141 1.24 1.50
Motorhuisset
056 183D97-9@141 46.31 56.04
Rubber pen 6
056A 263005-3@141 0.83 1.00
