Makita DTD136 tekeningen en onderdelen
Exact typenummer:
DTD136
DTD136

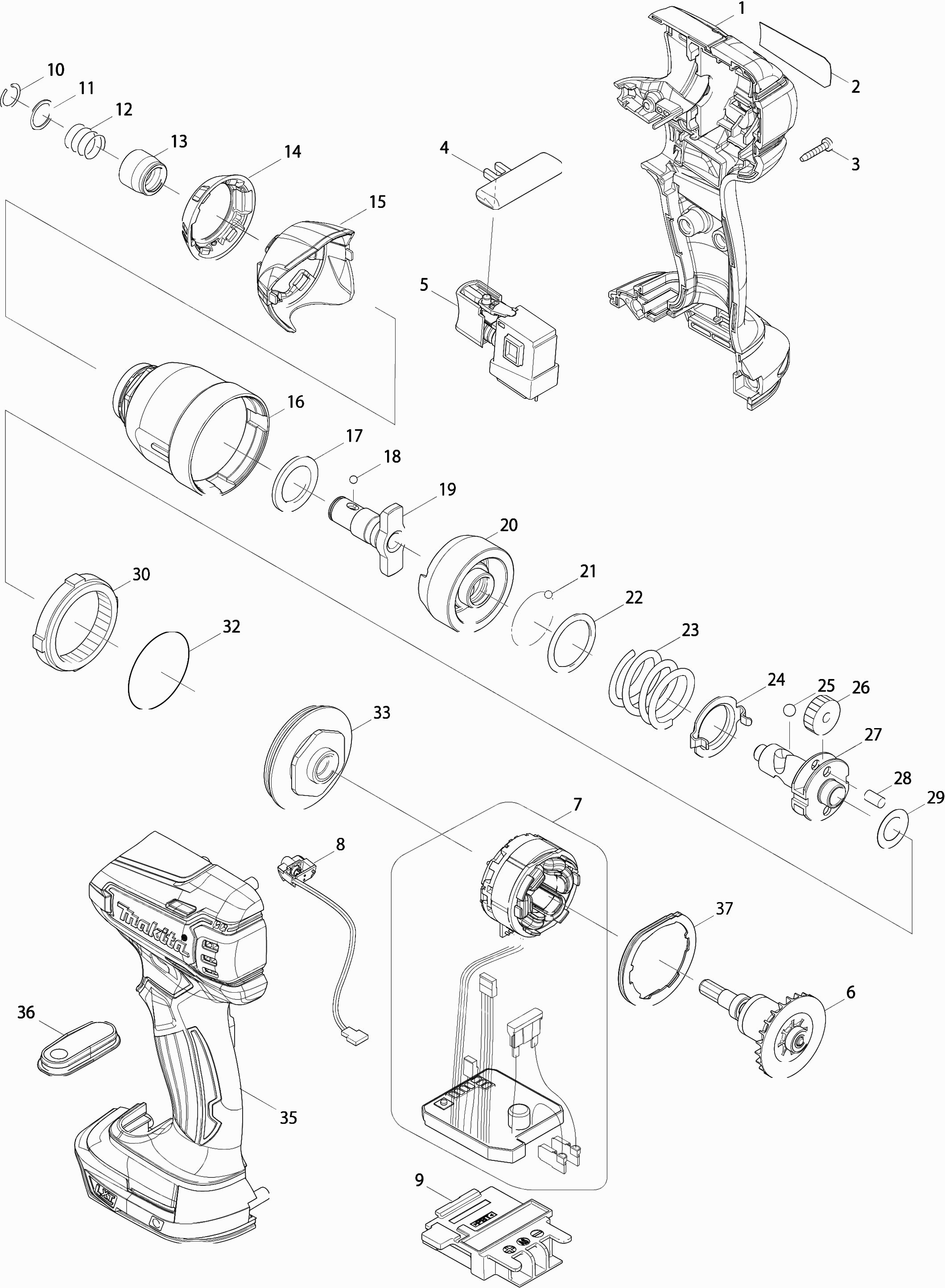

Tekeningen van de MAKITA DTD136
Onderdelen lijst van de MAKITA DTD136
Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw. Het exacte btw bedrag wordt in de winkelwagen berekend op basis van het land waarin u het pakket wenst te ontvangen.
| Motorhuis | ||||
| 001 | 187383-6 | Motorhuis | € 50.58 | |
| Rubber pen 6 | ||||
| 001A | 263005-3 | Rubber pen 6 | € 1.00 | |
| Naamplaat "dtd136" | ||||
| 002 | 815K90-4 | Naamplaat "dtd136" | € 2.83 | |
| Tapschroef 3x16 | ||||
| 003 | 266130-9 | Tapschroef 3x16 | € 1.00 | |
| L/r schakelknop | ||||
| 004 | 419041-9 | L/r schakelknop | € 1.02 | |
| Schakelaar | ||||
| 005 | 141448-8 | Schakelaar | € 16.31 | |
| Afdichting DTD171 | ||||
| 005A | 424496-5 | Afdichting DTD171 | € 1.00 | |
| Anker | ||||
| 006 | 619353-2 | Anker | € 46.98 | |
| Anker | ||||
| 006A | 619353-2 | Anker | € 46.98 | |
| Veldwikkeling Btd136 | ||||
| 007 | 632A39-7 | Veldwikkeling Btd136 | € 130.44 | |
| Licht circuit | ||||
| 008 | 620136-5 | Licht circuit | € 7.55 | |
| Aansluitunit (3 contacten) | ||||
| 009 | 643850-6 | Aansluitunit (3 contacten) | € 4.65 | |
| Borgring 11 | ||||
| 010 | 231951-8 | Borgring 11 | € 1.00 | |
| Sluitring 12 | ||||
| 011 | 267085-1 | Sluitring 12 | € 1.00 | |
| Drukveer 13 | ||||
| 012 | 233005-7 | Drukveer 13 | € 1.00 | |
| Bithouder | ||||
| 013 | 326072-0 | Bithouder | € 2.83 | |
| Bumper | ||||
| 014 | 424495-7 | Bumper | € 2.11 | |
| Slaghuiskap | ||||
| 015 | 453664-3 | Slaghuiskap | € 1.23 | |
| Slaghuis | ||||
| 016 | 141477-1 | Slaghuis | € 13.94 | |
| Nylon ring 19mm | ||||
| 017 | 261151-6 | Nylon ring 19mm | € 1.00 | |
| Stalen kogel 3.5 | ||||
| 018 | 216040-0 | Stalen kogel 3.5 | € 1.00 | |
| Aambeeld | ||||
| 019 | 326071-2 | Aambeeld | € 13.94 | |
| Slagstuk | ||||
| 020 | 326054-2 | Slagstuk | € 20.10 | |
| Stalen kogel 3.5 | ||||
| 021 | 216040-0 | Stalen kogel 3.5 | € 1.00 | |
| Platte ring 24 | ||||
| 022 | 267175-0 | Platte ring 24 | € 1.00 | |
| Drukveer 24 | ||||
| 023 | 233430-2 | Drukveer 24 | € 1.74 | |
| Plaat | ||||
| 024 | 346466-3 | Plaat | € 1.00 | |
| Niet meer leverbaar | ||||
| 025 | 216011-7 | Niet meer leverbaar | ||
| Tandwiel 22 | ||||
| 026 | 227362-3 | Tandwiel 22 | € 3.27 | |
| As | ||||
| 027 | 326066-5 | As | € 18.17 | |
| Pen 5 | ||||
| 028 | 256253-1 | Pen 5 | € 1.00 | |
| Dunne Sluitring 12 Btd134 | ||||
| 029 | 253362-7 | Dunne Sluitring 12 Btd134 | € 1.00 | |
| Tandwiel | ||||
| 030 | 227150-8 | Tandwiel | € 3.27 | |
| O-ring 40 | ||||
| 032 | 213507-9 | O-ring 40 | € 1.02 | |
| Lagerhuis | ||||
| 033 | 158631-0 | Lagerhuis | € 16.31 | |
| Motorhuis | ||||
| 035 | 187383-6 | Motorhuis | € 50.58 | |
| Rubber pen 6 | ||||
| 035A | 263005-3 | Rubber pen 6 | € 1.00 | |
| Schakelplaat | ||||
| 036 | 141583-2 | Schakelplaat | € 2.83 | |
| Tussenplaat | ||||
| 037 | 453665-1 | Tussenplaat | € 1.00 | |
