Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTD137'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

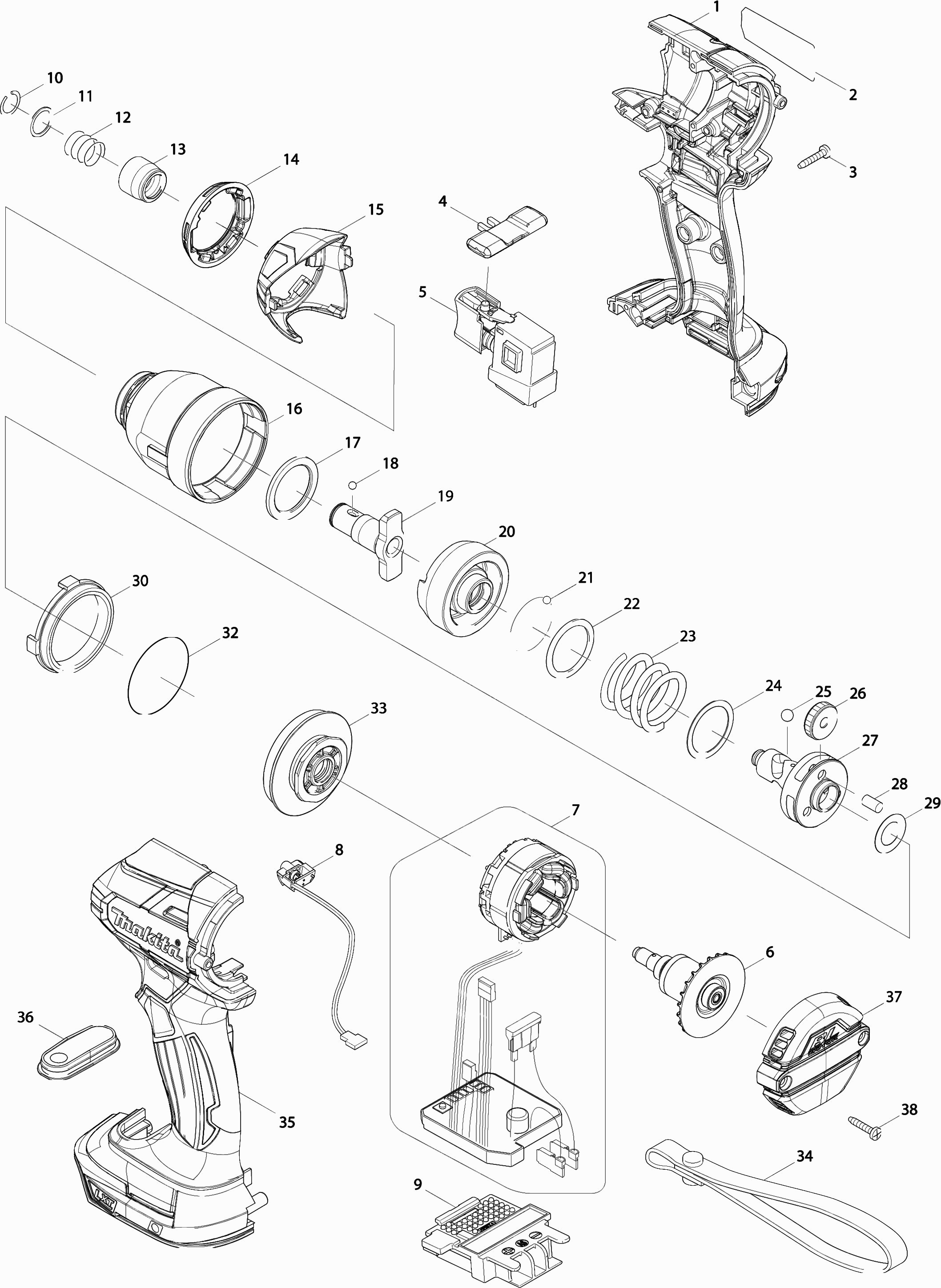

Tekeningen van de Makita DTD137
Onderdelen lijst van de Makita DTD137
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis | ||||
| 001 | 187972-7 | 19.80 | 23.96 | |
| Rubber pen 6 | ||||
| 001A | 263005-3 | 0.83 | 1.00 | |
| Naamplaat "dtd137" | ||||
| 002 | 850D06-0 | 2.80 | 3.39 | |
| Tapschroef 3x16 | ||||
| 003 | 266130-9 | 0.83 | 1.00 | |
| Schakelknop | ||||
| 004 | 455053-8 | 0.83 | 1.00 | |
| Schakelaar | ||||
| 005 | 141448-8 | 16.07 | 19.44 | |
| Anker | ||||
| 006 | 619343-5 | 46.31 | 56.04 | |
| Veld | ||||
| 007 | 632D60-4 | 120.91 | 146.30 | |
| Led-circuit | ||||
| 008 | 620294-7 | 8.84 | 10.70 | |
| Aansluitunit (3 contacten) | ||||
| 009 | 643850-6 | 4.58 | 5.54 | |
| Borgring 11 | ||||
| 010 | 231951-8 | 0.83 | 1.00 | |
| Sluitring 12 | ||||
| 011 | 267085-1 | 0.83 | 1.00 | |
| Drukveer 13 | ||||
| 012 | 233005-7 | 0.83 | 1.00 | |
| Bithouder | ||||
| 013 | 326072-0 | 2.80 | 3.39 | |
| Stoot ring | ||||
| 014 | 424627-6 | 1.01 | 1.22 | |
| Slaghuis kap | ||||
| 015 | 455051-2 | 1.01 | 1.22 | |
| Slaghuis Dtd137 A | ||||
| 016 | 144788-3 | 16.07 | 19.44 | |
| Kunststof ring 24 | ||||
| 017 | 261155-8 | 0.83 | 1.00 | |
| Stalen bal 3.5 | ||||
| 018 | 216040-0 | 0.83 | 1.00 | |
| Aambeeld | ||||
| 019 | 326508-9 | 7.44 | 9.00 | |
| Slagstuk | ||||
| 020 | 326412-2 | 19.88 | 24.05 | |
| Stalen bal 3.5 | ||||
| 021 | 216040-0 | 0.83 | 1.00 | |
| Platte ring 24 | ||||
| 022 | 267175-0 | 0.83 | 1.00 | |
| Drukveer 24 | ||||
| 023 | 234251-5 | 2.80 | 3.39 | |
| Sluitring 24mm | ||||
| 024 | 253090-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025 | 216011-7 | |||
| Tandwiel 22 | ||||
| 026 | 227338-0 | 5.22 | 6.32 | |
| As | ||||
| 027 | 326411-4 | 30.23 | 36.58 | |
| Pen 5 | ||||
| 028 | 268311-1 | 0.83 | 1.00 | |
| Dunne sluitring 15 | ||||
| 029 | 253314-8 | 0.83 | 1.00 | |
| Tandwiel | ||||
| 030 | 227351-8 | 4.58 | 5.54 | |
| O-ring 40 | ||||
| 032 | 213507-9 | 1.01 | 1.22 | |
| Lagerhuis | ||||
| 033 | 142517-8 | 11.16 | 13.50 | |
| Motorhuis | ||||
| 035 | 187972-7 | 19.80 | 23.96 | |
| Rubber pen 6 | ||||
| 035A | 263005-3 | 0.83 | 1.00 | |
| Schakelplaat | ||||
| 036 | 141583-2 | 2.93 | 3.55 | |
| Achterdeksel | ||||
| 037 | 455052-0 | 2.80 | 3.39 | |
| Tapschroef 3x16 | ||||
| 038 | 266130-9 | 0.83 | 1.00 | |
