Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTD148RTJ'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita DTD148RTJ

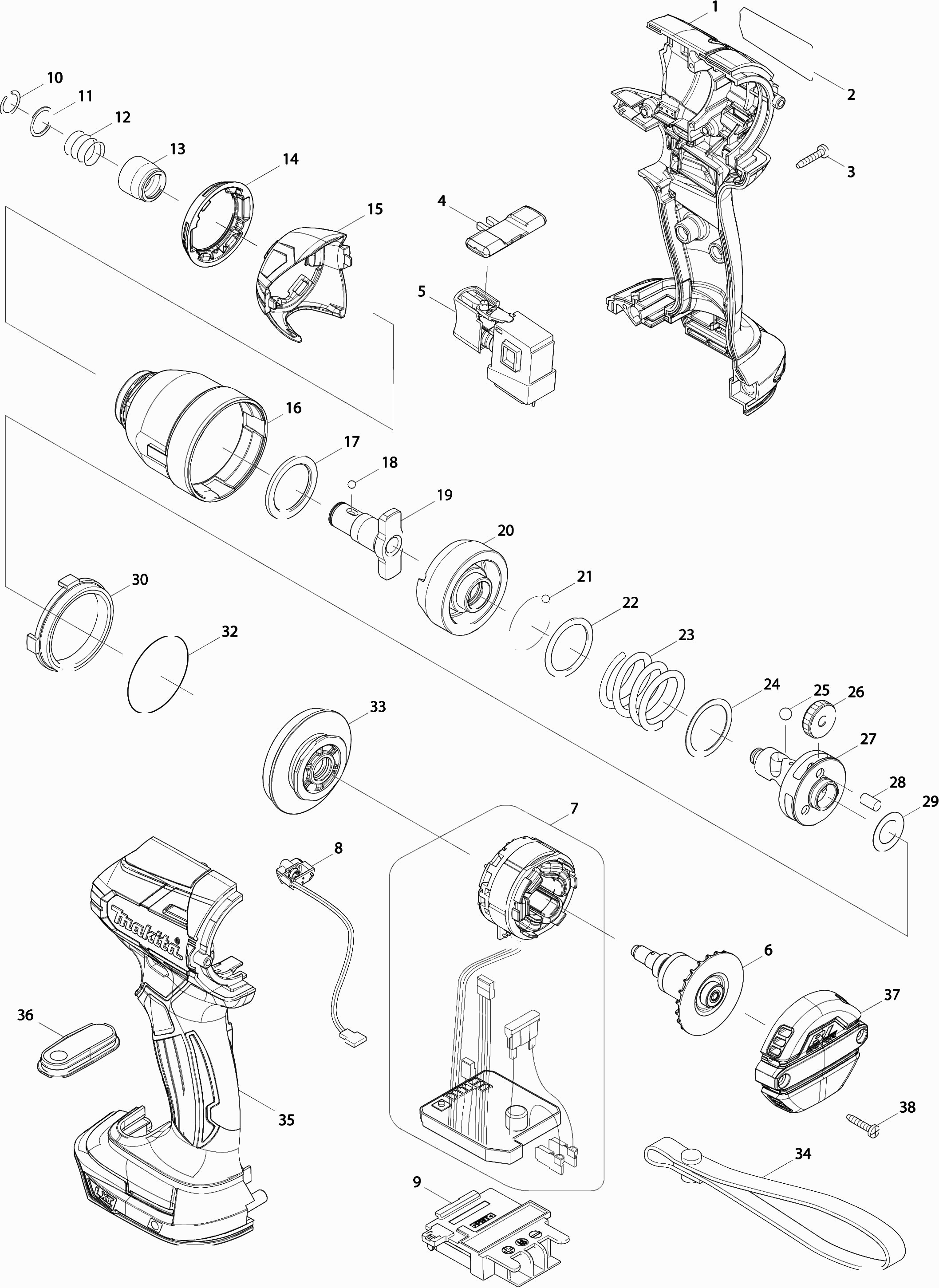

Onderdelen tekening 1

Onderdelen lijst van de Makita DTD148RTJ

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis
001 187973-5@141 19.80 23.96

Rubber pen 6
001A 263005-3@141 0.83 1.00

Naamplaat "dtd148"
002 850D20-6@141 2.80 3.39

Geen informatie beschikbaar, niet bestelbaar
003 266429-2@141

Schakelknop
004 455053-8@141 0.83 1.00

Schakelaar
005 141448-8@141 16.07 19.44

Anker
006 619343-5@141 46.31 56.04

Geen informatie beschikbaar, niet bestelbaar
007 632D61-2@141

Led-circuit
008 620294-7@141 8.84 10.70

Aansluitunit Bcl182D(3 Cont)
009 643899-6@141 4.58 5.54

Borgring 11
010 231951-8@141 0.83 1.00

Sluitring 12
011 267085-1@141 0.83 1.00

Drukveer 13
012 233005-7@141 0.83 1.00

Bithouder
013 326072-0@141 2.80 3.39

Stoot ring
014 424627-6@141 1.01 1.22

Slaghuis kap
015 455051-2@141 1.01 1.22

Slaghuis Dtd137 A
016 144788-3@141 16.07 19.44

Kunststof ring 24
017 261155-8@141 0.83 1.00

Stalen kogel 3.5
018 216040-0@141 0.83 1.00

Aambeeld
019 326508-9@141 7.44 9.00

Aambeeld
019A 326508-9@141 7.44 9.00

Slagstuk
020 326412-2@141 19.88 24.05

Stalen kogel 3.5
021 216040-0@141 0.83 1.00

Platte ring 24
022 267175-0@141 0.83 1.00

Drukveer 24
023 234331-7@141 2.44 2.95

Sluitring 24mm
024 253090-4@141 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
025 216011-7@141

Tandwiel 22
026 227338-0@141 5.22 6.32

As
027 326411-4@141 30.23 36.58

Pen 5
028 268311-1@141 0.83 1.00

Dunne sluitring 15
029 253314-8@141 0.83 1.00

Tandwiel
030 227351-8@141 4.58 5.54

O-ring 40
032 213507-9@141 1.01 1.22

Lagerhuis
033 142517-8@141 11.16 13.50

Motorhuis
035 187973-5@141 19.80 23.96

Rubber pen 6
035A 263005-3@141 0.83 1.00

Schakelplaat
036 141583-2@141 2.93 3.55

Achterdeksel
037 455052-0@141 2.80 3.39

Geen informatie beschikbaar, niet bestelbaar
038 266429-2@141
