Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTD152'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

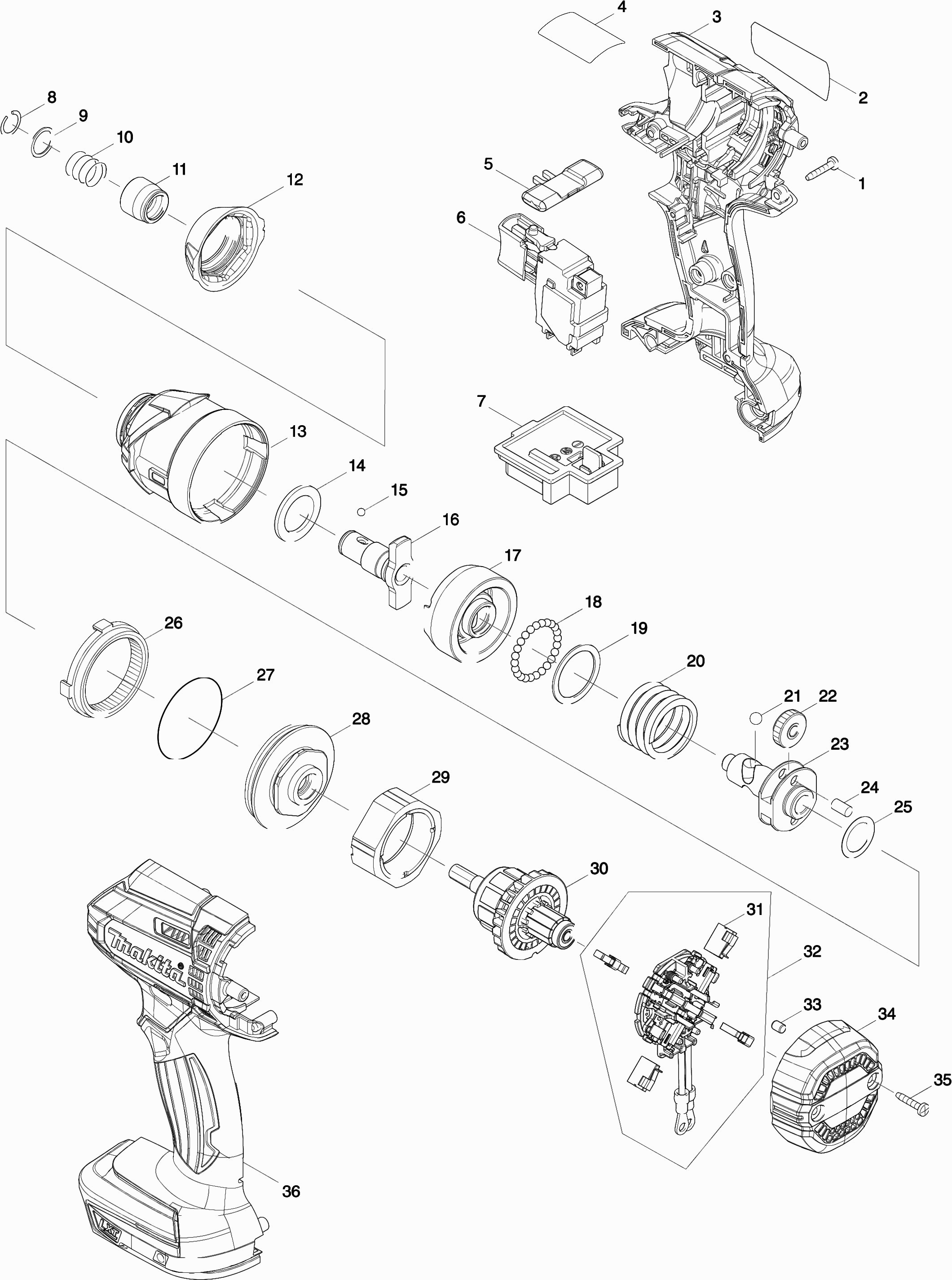

Tekeningen van de Makita DTD152
Onderdelen lijst van de Makita DTD152
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschroef 3x16 | ||||
| 001 | 266130-9@141 | 0.83 | 1.00 | |
| Naamplaat | ||||
| 002 | 851E29-7@141 | 2.80 | 3.39 | |
| Motorhuis set | ||||
| 003 | 183B63-4@141 | 11.19 | 13.54 | |
| Rubber pen 6 | ||||
| 003A | 263005-3@141 | 0.83 | 1.00 | |
| Schakelknop | ||||
| 005 | 455053-8@141 | 0.83 | 1.00 | |
| Schakelaar | ||||
| 006 | 632F26-6@141 | 37.12 | 44.92 | |
| Licht circuit | ||||
| 006A | 620445-2@141 | 3.22 | 3.90 | |
| Lijn filter | ||||
| 006B | 688164-6@141 | 0.83 | 1.00 | |
| Aardklem DTD152 | ||||
| 006C | 654015-5@141 | 0.83 | 1.00 | |
| Klembus tbv statorv. 1,25mm | ||||
| 006D | 654501-6@141 | 0.83 | 1.00 | |
| Aansluitunit 18v (3 contacten) | ||||
| 007 | 643852-2@141 | 3.22 | 3.90 | |
| Borgring 11 | ||||
| 008 | 231951-8@141 | 0.83 | 1.00 | |
| Sluitring 12 | ||||
| 009 | 267085-1@141 | 0.83 | 1.00 | |
| Drukveer 13 | ||||
| 010 | 233005-7@141 | 0.83 | 1.00 | |
| Bithouder | ||||
| 011 | 326072-0@141 | 2.80 | 3.39 | |
| Bumper | ||||
| 012 | 424738-7@141 | 1.72 | 2.08 | |
| Slaghuis | ||||
| 013 | 143299-5@141 | 9.52 | 11.52 | |
| Nylon ring 19mm | ||||
| 014 | 261151-6@141 | 0.83 | 1.00 | |
| Stalen kogel 3.5 | ||||
| 015 | 216040-0@141 | 0.83 | 1.00 | |
| Aambeeld M | ||||
| 016 | 326565-7@141 | 8.46 | 10.24 | |
| Slagstuk | ||||
| 017 | 326564-9@141 | 8.46 | 10.24 | |
| Stalen kogel 3.5 | ||||
| 018 | 216040-0@141 | 0.83 | 1.00 | |
| Platte ring 24 | ||||
| 019 | 267175-0@141 | 0.83 | 1.00 | |
| Drukveer 24 | ||||
| 020 | 234251-5@141 | 2.80 | 3.39 | |
| Stalen kogel 5.6 | ||||
| 021 | 216041-8@141 | 0.83 | 1.00 | |
| Tandwiel 22 | ||||
| 022 | 227362-3@141 | 3.22 | 3.90 | |
| As | ||||
| 023 | 326562-3@141 | 8.46 | 10.24 | |
| Pen 5 | ||||
| 024 | 256253-1@141 | 0.83 | 1.00 | |
| Dunne sluitring 15 | ||||
| 025 | 253314-8@141 | 0.83 | 1.00 | |
| Tandwiel | ||||
| 026 | 227378-8@141 | 1.43 | 1.73 | |
| O-ring 40 | ||||
| 027 | 213507-9@141 | 1.01 | 1.22 | |
| Lagerhuis | ||||
| 028 | 143298-7@141 | 5.22 | 6.32 | |
| Magneetunit Dtd152 A | ||||
| 029 | 632F93-1@141 | 14.23 | 17.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 029-1 | 632U16-9@141 | |||
| Anker | ||||
| 030 | 619377-8@141 | 17.90 | 21.66 | |
| Koolborstelset Cb448 | ||||
| 031 | 196854-2@141 | 3.65 | 4.42 | |
| Koolborstelhouder | ||||
| 032 | 632F25-8@141 | 10.84 | 13.12 | |
| Lijn filter | ||||
| 032A | 688172-7@141 | 0.83 | 1.00 | |
| Aansluitunit | ||||
| 032B | 654409-4@141 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 033 | 263032-0@141 | 0.83 | 1.00 | |
| Motorhuisdeksel | ||||
| 034 | 456044-2@141 | 2.45 | 2.96 | |
| Tapschroef 3x16 | ||||
| 035 | 266130-9@141 | 0.83 | 1.00 | |
| Motorhuis set | ||||
| 036 | 183B63-4@141 | 11.19 | 13.54 | |
| Rubber pen 6 | ||||
| 036A | 263005-3@141 | 0.83 | 1.00 | |
