Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTD155'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

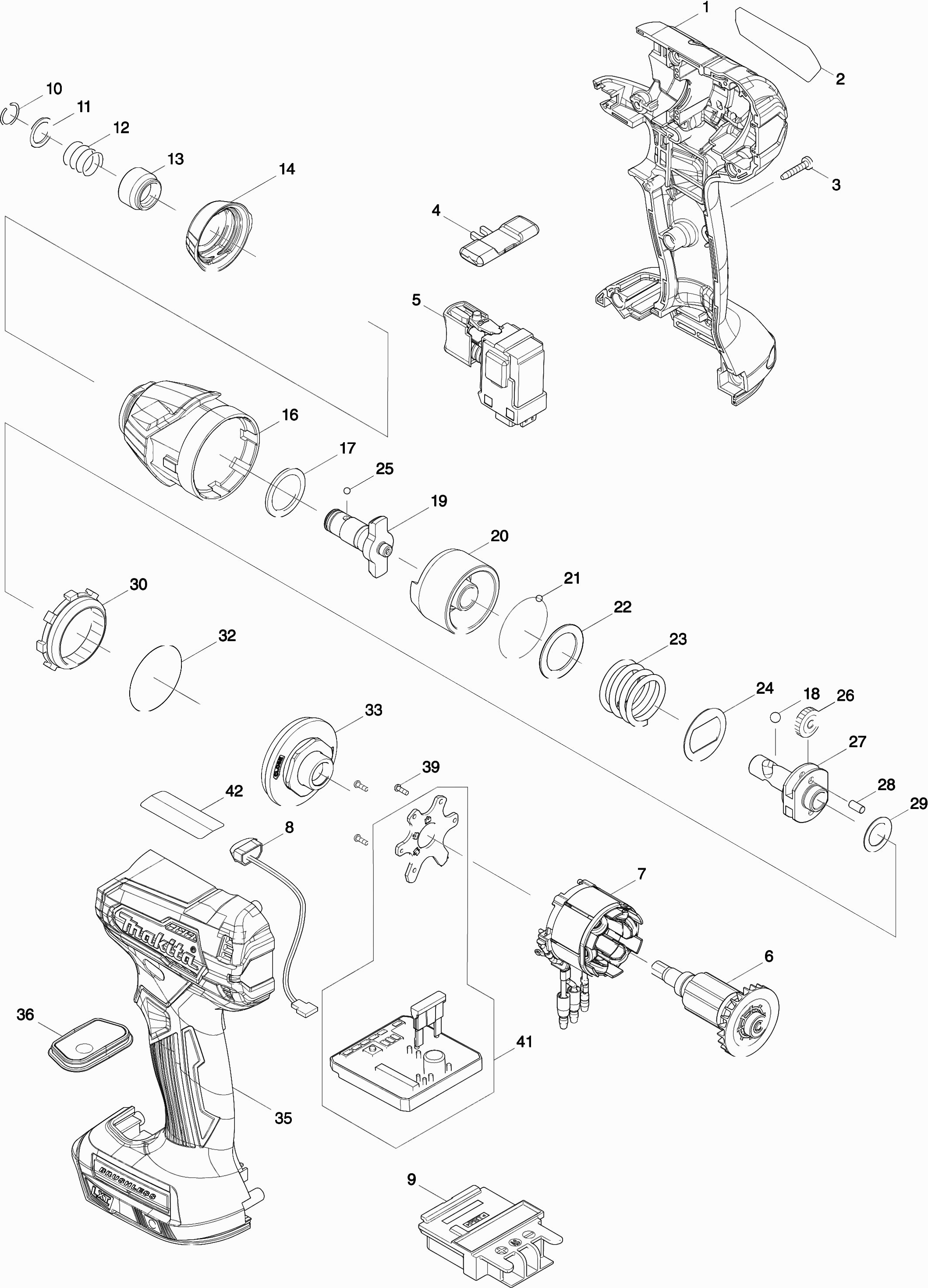

Tekeningen van de Makita DTD155
Onderdelen lijst van de Makita DTD155
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Motorhuisset | ||||
001 | 183G71-5@141 | 14.23 | 17.22 | |
Borgmoer M4x7mm | ||||
001C10 | 252126-6@141 | 0.83 | 1.00 | |
Naamplaat Dtd155 | ||||
002 | 853G07-5@141 | 2.80 | 3.39 | |
Tapschroef 3x16 | ||||
003 | 266130-9@141 | 0.83 | 1.00 | |
Schakelknop | ||||
004 | 455053-8@141 | 0.83 | 1.00 | |
Schakelaar compleet | ||||
005 | 143975-1@141 | 17.92 | 21.68 | |
Anker | ||||
006 | 619415-6@141 | 26.11 | 31.59 | |
Veld | ||||
007 | 629233-4@141 | 11.16 | 13.50 | |
Led-circuit | ||||
008 | 620521-2@141 | 5.88 | 7.11 | |
Aansluitunit Bcl182D(3 Cont) A | ||||
009 | 643523-1@141 | 5.22 | 6.32 | |
Veerring 10 | ||||
010 | 231965-7@141 | 0.83 | 1.00 | |
Platte ring | ||||
011 | 267143-3@141 | 0.83 | 1.00 | |
Drukveer 13 | ||||
012 | 233005-7@141 | 0.83 | 1.00 | |
Bithouder | ||||
013 | 326803-7@141 | 2.08 | 2.52 | |
Stootrubber | ||||
014 | 424914-3@141 | 0.83 | 1.00 | |
Tandwielhuis | ||||
016 | 144132-4@141 | 9.52 | 11.52 | |
Nylon ring 19mm | ||||
017 | 261159-0@141 | 0.83 | 1.00 | |
Stalen kogel 4.8 | ||||
018 | 216002-8@141 | 0.83 | 1.00 | |
Aambeeld Td0100 A | ||||
019 | 326630-2@141 | 5.88 | 7.11 | |
Slagstuk | ||||
020 | 324894-2@141 | 8.46 | 10.24 | |
Stalen kogel 3 | ||||
021 | 216019-1@141 | 0.83 | 1.00 | |
Revet 20mm | ||||
022 | 267380-9@141 | 0.83 | 1.00 | |
Drukveer 21 | ||||
023 | 232326-4@141 | 0.83 | 1.00 | |
Revet 21mm | ||||
024 | 267813-4@141 | 0.83 | 1.00 | |
Stalen kogel 3 | ||||
025 | 216019-1@141 | 0.83 | 1.00 | |
Tandwiel 17 | ||||
026 | 221437-0@141 | 4.58 | 5.54 | |
As | ||||
027 | 324897-6@141 | 5.88 | 7.11 | |
Pen 3,5mm | ||||
028 | 268217-3@141 | 0.83 | 1.00 | |
Sluitring 12 | ||||
029 | 253052-2@141 | 0.83 | 1.00 | |
Tandwiel 43 | ||||
030 | 227316-0@141 | 3.65 | 4.42 | |
O-ring 33 | ||||
032 | 213479-8@141 | 0.83 | 1.00 | |
Lagerhuis | ||||
033 | 141893-7@141 | 5.88 | 7.11 | |
Motorhuisset | ||||
035 | 183G71-5@141 | 14.23 | 17.22 | |
Borgmoer M4x7mm | ||||
035 | 252126-6@141 | 0.83 | 1.00 | |
Schakelplaat | ||||
036 | 144137-4@141 | 2.08 | 2.52 | |
Parker Ck 2x6mm | ||||
039 | 266490-9@141 | 0.83 | 1.00 | |
Controller | ||||
041 | 620586-4@141 | 65.59 | 79.36 |
