Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTM40'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita DTM40

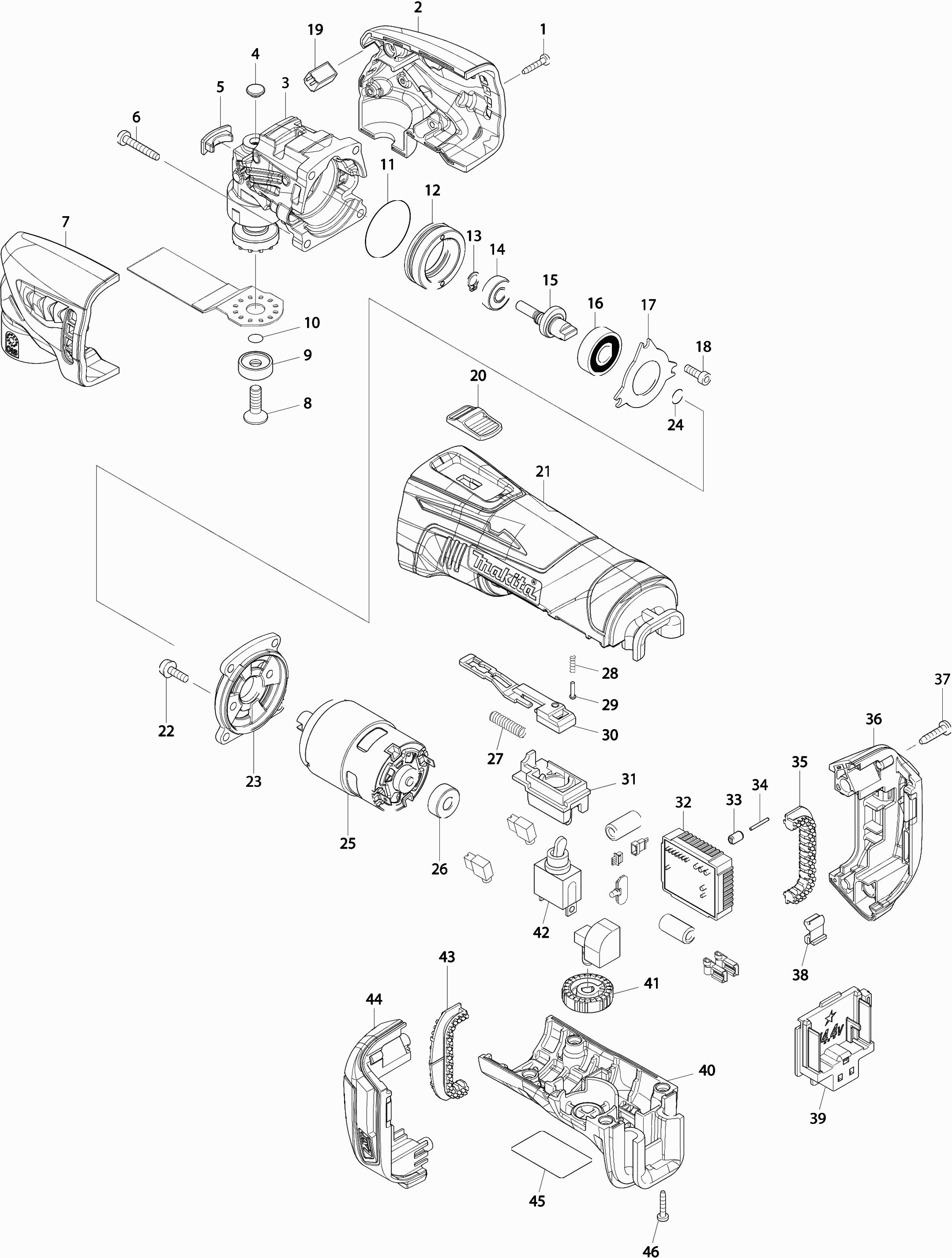

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita DTM40

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Tapschroef 3x16
001 266130-9 0.83 1.00

Voorhuiskap
002 187346-2 6.90 8.35

Krukashuis
003 142400-9 37.12 44.92

Afdekkap "b"
004 424511-5 0.83 1.00

Afdekkap "a"
005 424510-7 0.83 1.00

Tapschroef 4X25 Ga7020
006 266374-1 0.83 1.00

Voorhuiskap
007 187346-2 6.90 8.35

Inbusbout M6x20mm
008 266783-4 0.83 1.00

Inbusbout M6X14mm M9800 A
009 265674-6 1.12 1.36

O-ring 5
010 213021-5 0.83 1.00

O-ring 33
011 213479-8 0.83 1.00

Lagerhuis
012 326187-3 5.88 7.11

Borgring S-7
013 961003-8 0.83 1.00

NULL
014 210164-4 1.72 2.08

Krukas
015 326186-5 7.80 9.44

Kogellager 6000ddw
016 211289-7 12.58 15.22

Lagerborging
017 285856-4 0.83 1.00

Inbusbout M4x12
018 922118-6 0.83 1.00

Licht Circuit Btm40
019 620146-2 9.96 12.05

Schakelknop
020 453761-5 0.83 1.00

Motorhuis
021 453755-0 10.81 13.08

Schroef 4x12
022 911516-9 1.43 1.73

Afdekkap
023 453762-3 6.90 8.35

O-ring 8
024 213030-4 0.83 1.00

Motor
025 629954-8 19.80 23.96

Keerring
026 424520-4 1.21 1.46

Drukveer 5mm
027 234263-8 0.83 1.00

Drukveer 3
028 233002-3 0.83 1.00

Klinknagel 2
029 255058-6 0.83 1.00

Schakelvork
030 453757-6 0.83 1.00

Schakelkast
031 453760-7 0.83 1.00

Regelunit
032 632A00-4 68.71 83.14

Lijn filter
032A 688161-2 0.83 1.00

Rubber pen 5
033 263036-2 1.21 1.46

Pen 1,5
034 268184-2 0.83 1.00

Dempings rubber
035 424473-7 1.43 1.73

Batterijhuis
036 187609-6 6.58 7.96

Rubber pen 6
036A 263005-3 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
037 266326-2

Dempings vilt
038 424476-1 0.83 1.00

Aansluitunit (3 contacten)
039 643854-8 3.22 3.90

Handgreep deksel
040 453756-8 3.83 4.63

Draaiknop 28mm
041 271617-8 1.72 2.08

Schakelaar
042 651423-1 11.16 13.50

Dempings rubber
043 424473-7 1.43 1.73

Batterijhuis
044 187609-6 6.58 7.96

Rubber pen 6
044A 263005-3 0.83 1.00

Naamplaat Dtm040
045 815M22-3 2.80 3.39

Tapschroef 3x16
046 266130-9 0.83 1.00
