Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTM51'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

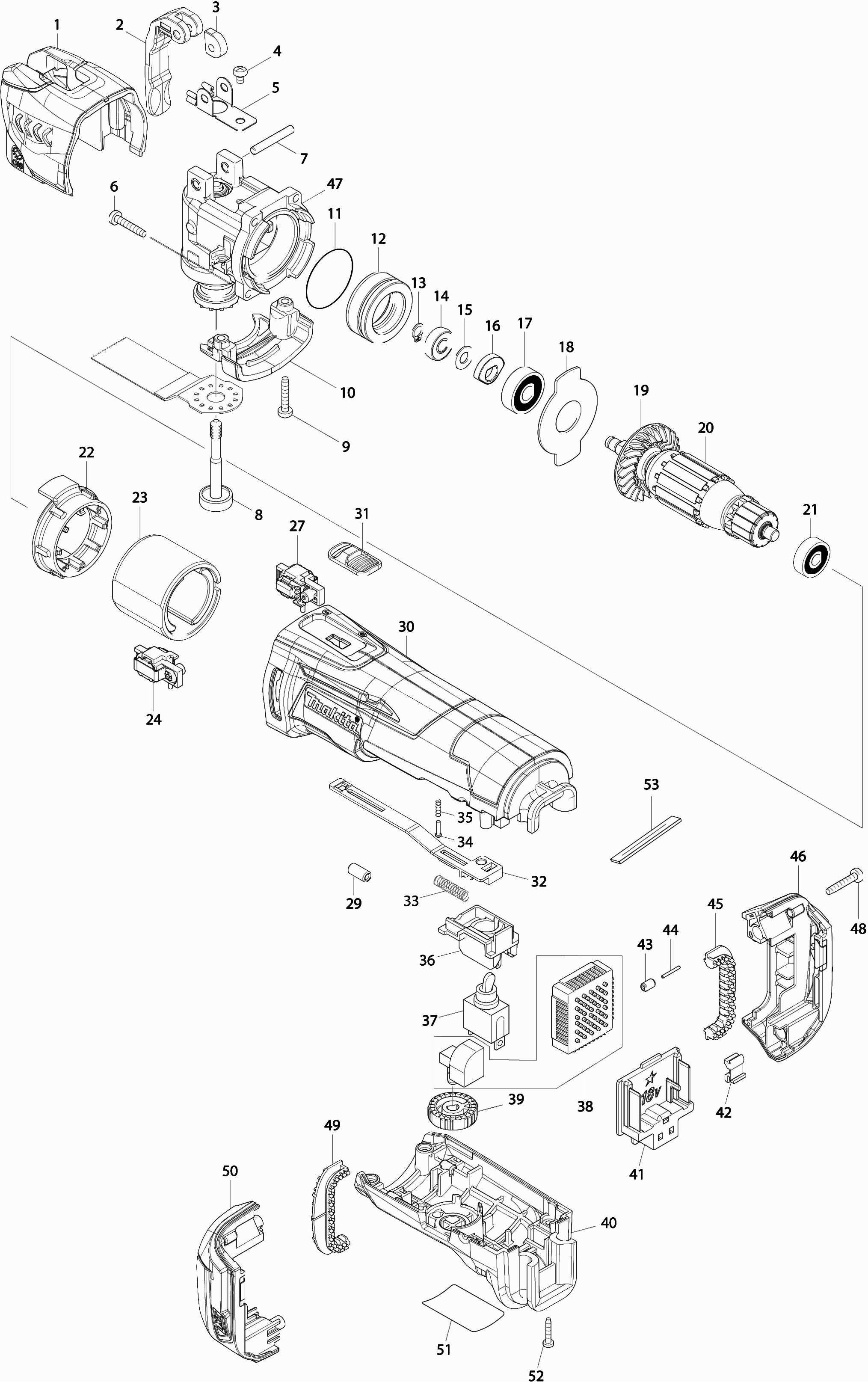

Tekeningen van de Makita DTM51
Onderdelen lijst van de Makita DTM51
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Beschermkap | ||||
| 001 | 455272-6 | 3.65 | 4.42 | |
| Ontgrendelpal | ||||
| 002 | 319059-9 | 2.80 | 3.39 | |
| Draaiplaat | ||||
| 003 | 313268-2 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 911102-6 | |||
| Dladveer | ||||
| 005 | 232282-8 | 1.01 | 1.22 | |
| Tapschroef 4x20 | ||||
| 006 | 266424-2 | 0.83 | 1.00 | |
| Pen 5 | ||||
| 007 | 268306-4 | 0.83 | 1.00 | |
| Asbout | ||||
| 008 | 327177-9 | 6.22 | 7.53 | |
| Asbout | ||||
| 008A | 327177-9 | 6.22 | 7.53 | |
| Asbout | ||||
| 008B | 327177-9 | 6.22 | 7.53 | |
| Tapschroef 4x20 | ||||
| 009 | 266424-2 | 0.83 | 1.00 | |
| Deksel | ||||
| 010 | 454635-3 | 1.51 | 1.83 | |
| O-ring 35 | ||||
| 011 | 213343-3 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 012 | 326347-7 | 4.58 | 5.54 | |
| Borgring S-7 | ||||
| 013 | 961003-8 | 0.83 | 1.00 | |
| NULL | ||||
| 014 | 210164-4 | 1.72 | 2.08 | |
| Sluitring 7 | ||||
| 015 | 253133-2 | 0.83 | 1.00 | |
| Balansgewicht | ||||
| 016 | 313245-4 | 0.83 | 1.00 | |
| Kogellager 629ddw | ||||
| 017 | 211092-6 | 4.58 | 5.54 | |
| Lagerborging | ||||
| 018 | 285857-2 | 0.83 | 1.00 | |
| Waaier 46 | ||||
| 019 | 240140-4 | 1.01 | 1.22 | |
| Anker 18 | ||||
| 020 | 519338-7 | 19.80 | 23.96 | |
| Kogellager 627ddw | ||||
| 021 | 210045-2 | 3.22 | 3.90 | |
| Tussenplaat Dtm41 51 | ||||
| 022 | 455017-2 | 0.83 | 1.00 | |
| Magneet houder | ||||
| 023 | 632B69-4 | 11.16 | 13.50 | |
| Koolborstelhouder | ||||
| 024 | 632B88-0 | 3.22 | 3.90 | |
| Koolborstelhouder | ||||
| 027 | 632B89-8 | 3.22 | 3.90 | |
| Lijn filter | ||||
| 029 | 688161-2 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 030 | 455013-0 | 10.81 | 13.08 | |
| Schakelaarknop | ||||
| 031 | 455016-4 | 0.83 | 1.00 | |
| Schakelaarhendel | ||||
| 032 | 455015-6 | 0.83 | 1.00 | |
| Drukveer 5mm | ||||
| 033 | 234263-8 | 0.83 | 1.00 | |
| Klinknagel 2 | ||||
| 034 | 255058-6 | 0.83 | 1.00 | |
| Drukveer 3 | ||||
| 035 | 233002-3 | 0.83 | 1.00 | |
| Schakelaarkast Dtm41 51 | ||||
| 036 | 455018-0 | 0.83 | 1.00 | |
| Schakelaar | ||||
| 037 | 651423-1 | 11.16 | 13.50 | |
| Toerenregelcircuit | ||||
| 038 | 620270-1 | 65.59 | 79.36 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038-1 | 620H89-6 | |||
| Draaiknop 28mm | ||||
| 039 | 271617-8 | 1.72 | 2.08 | |
| Handgreepdeksel | ||||
| 040 | 142553-4 | 3.22 | 3.90 | |
| Rubber pen 6 | ||||
| 040A | 263005-3 | 0.83 | 1.00 | |
| Aansluitunit 18v (3 contacten) | ||||
| 041 | 643852-2 | 3.22 | 3.90 | |
| Dempings vilt | ||||
| 042 | 424476-1 | 0.83 | 1.00 | |
| Rubber pen 5 | ||||
| 043 | 263036-2 | 1.21 | 1.46 | |
| Pen 1,5 | ||||
| 044 | 268184-2 | 0.83 | 1.00 | |
| Dempings rubber | ||||
| 045 | 424473-7 | 1.43 | 1.73 | |
| Batterijhuis | ||||
| 046 | 187848-8 | 5.22 | 6.32 | |
| Rubber pen 6 | ||||
| 046A | 263005-3 | 0.83 | 1.00 | |
| Krukashuis | ||||
| 047 | 143250-5 | 80.00 | 96.80 | |
| Tapschroef 4x20 | ||||
| 048 | 266424-2 | 0.83 | 1.00 | |
| Dempings rubber | ||||
| 049 | 424473-7 | 1.43 | 1.73 | |
| Batterijhuis | ||||
| 050 | 187848-8 | 5.22 | 6.32 | |
| Rubber pen 6 | ||||
| 050A | 263005-3 | 0.83 | 1.00 | |
| Naamplaat | ||||
| 051 | 815M50-8 | 2.80 | 3.39 | |
| Tapschroef 3x16 | ||||
| 052 | 266130-9 | 0.83 | 1.00 | |
| Sponsrubber | ||||
| 053 | 423404-3 | 0.83 | 1.00 | |
