Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTW1001'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

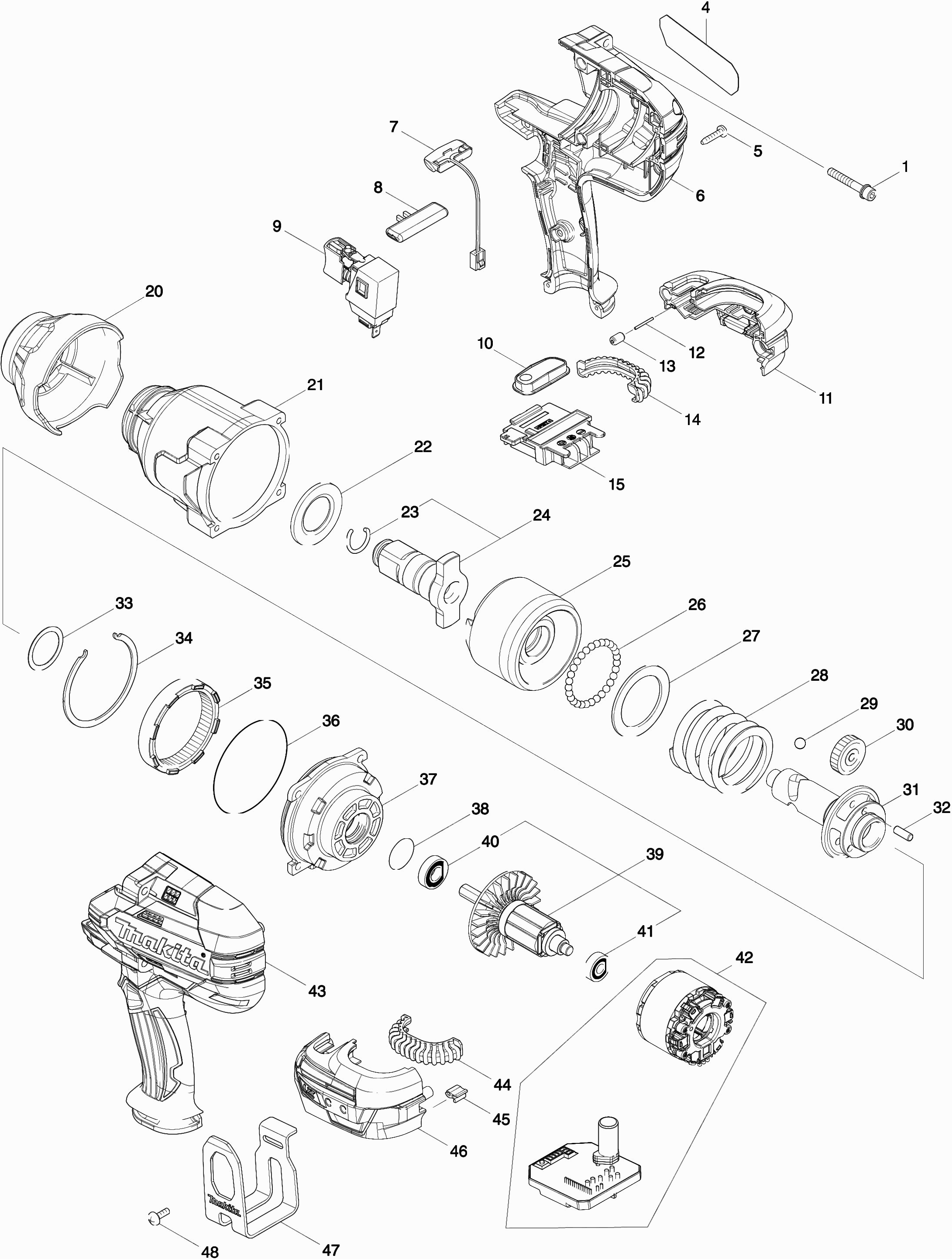

Tekeningen van de Makita DTW1001
Onderdelen lijst van de Makita DTW1001
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 001 | 251476-6 | |||
| Inbusbout M5X35Mm A | ||||
| 001-1 | 265D13-4 | 0.83 | 1.00 | |
| Naamplaat DTW1001 | ||||
| 004 | 851K74-8 | 2.71 | 3.28 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005 | 266326-2 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 006 | 183C08-8 | |||
| Licht Circuit Dtw1001 | ||||
| 007 | 620351-1 | 11.34 | 13.72 | |
| Schakelknop L/R Dtw1002 | ||||
| 008 | 456268-0 | 0.98 | 1.19 | |
| Schakelaar Dtw1001 | ||||
| 009 | 143416-7 | 19.23 | 23.27 | |
| Schakelplaat Dtw1001 | ||||
| 010 | 143417-5 | 2.84 | 3.44 | |
| Batterijhuis Dtw1001 | ||||
| 011 | 183C12-7 | 12.22 | 14.79 | |
| Rubber Pen 6 AC320H P | ||||
| 011A | 263005-3 | 0.83 | 1.00 | |
| Pen 1,5 Tw100D | ||||
| 012 | 268284-8 | 0.83 | 1.00 | |
| Rubber Pen 5 Btw251 | ||||
| 013 | 263036-2 | 1.18 | 1.43 | |
| Trillingsdemper TW001G A | ||||
| 014 | 422A56-3 | 1.18 | 1.43 | |
| Aansluitunit DRC200 (3 Cont) | ||||
| 015 | 643523-1 | 5.06 | 6.12 | |
| Bumper Dtw1002 A | ||||
| 020 | 424978-7 | 3.44 | 4.16 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 021 | 143411-7 | |||
| Revet 25Mm Dtw1002 | ||||
| 022 | 346948-5 | 1.67 | 2.02 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023 | 231920-9 | |||
| Aambeeld Dtw1001 A | ||||
| 024 | 135803-4 | 59.21 | 71.64 | |
| Slagstuk Dtw1001 | ||||
| 025 | 326612-4 | 68.13 | 82.44 | |
| Stalen Kogel 4.8 | ||||
| 026 | 216002-8 | 0.83 | 1.00 | |
| Revet 38Mm Dtw1002 | ||||
| 027 | 267493-6 | 1.24 | 1.50 | |
| Drukveer 38 Dtw1001 | ||||
| 028 | 234383-8 | 8.21 | 9.93 | |
| Stalen Kogel 7.1 | ||||
| 029 | 216009-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 030 | 227391-6 | |||
| As Dtw1001 | ||||
| 031 | 326611-6 | 97.39 | 117.84 | |
| Pin 5Mm Dtw1001 | ||||
| 032 | 268079-9 | 0.83 | 1.00 | |
| Revet 25Mm Dtw1002 | ||||
| 033 | 267494-4 | 0.83 | 1.00 | |
| Borgring S Dtw1002 A | ||||
| 034 | 346947-7 | 5.06 | 6.12 | |
| Tandwiel 54 Dtw1001 | ||||
| 035 | 227392-4 | 11.82 | 14.30 | |
| O-Ring 67 Hr2400 | ||||
| 035 | 213720-9 | 1.67 | 2.02 | |
| O-Ring 67 Hr2400 | ||||
| 036 | 213720-9 | 1.67 | 2.02 | |
| Tandwielhuis Dtw1001 | ||||
| 037 | 135718-5 | 28.02 | 33.90 | |
| O-Ring 22 Hm111Cc | ||||
| 038 | 213961-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 039 | 519384-0 | |||
| Kogellager 6900Ddw DUX60 A | ||||
| 040 | 210258-5 | 4.60 | 5.57 | |
| Kogellager 607Llb A | ||||
| 041 | 211021-9 | 4.45 | 5.38 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042 | 629330-60 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042A | 629170-2 | |||
| Veld DTW1001 A | ||||
| 042B | 629B59-6 | 15.83 | 19.15 | |
| Niet meer leverbaar, geen vervanging | ||||
| 043 | 183C08-8 | |||
| Trillingsdemper TW001G A | ||||
| 044 | 422A56-3 | 1.18 | 1.43 | |
| Bescherming Bdf459 | ||||
| 045 | 424517-3 | 0.83 | 1.00 | |
| Batterijhuis Dtw1001 | ||||
| 046 | 183C12-7 | 12.22 | 14.79 | |
| Rubber Pen 6 AC320H P | ||||
| 046A | 263005-3 | 0.83 | 1.00 | |
| Draaghaak slagmoersleutel | ||||
| 047 | 346949-3 | 3.00 | 3.63 | |
| Schroef M4X12 | ||||
| 048 | 251314-2 | 0.83 | 1.00 | |
| Controller DTW P | ||||
| 050B | 620K29-2 | 139.47 | 168.76 | |
| Met.schr M2x6mm | ||||
| 051B | 652119-7 | 0.83 | 1.00 | |
