Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTW301'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

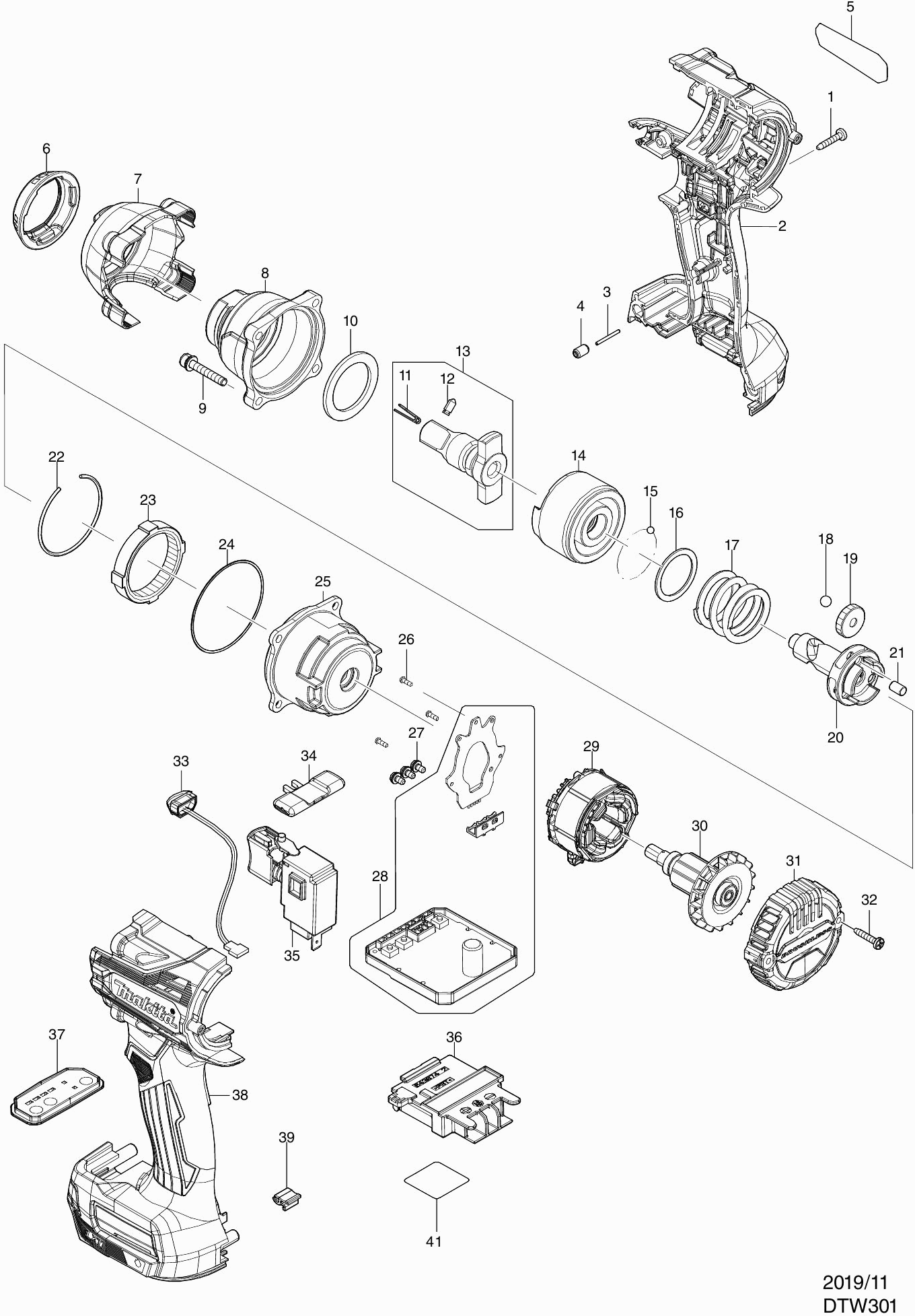

Tekeningen van de Makita DTW301
Onderdelen lijst van de Makita DTW301
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschroef 3X16 A | ||||
| 001 | 266130-9 | 0.83 | 1.00 | |
| Motorhuisset DTW300/301 | ||||
| 002 | 183P27-2 | 11.82 | 14.30 | |
| Rubber Pen 6 AC320H P | ||||
| 002C10 | 263005-3 | 0.83 | 1.00 | |
| Borgmoer M4X7Mm Mt070 | ||||
| 002C20 | 252126-6 | 0.83 | 1.00 | |
| Pen 1,5 Tw100D | ||||
| 003 | 268284-8 | 0.83 | 1.00 | |
| Rubber Pen 5 Btw251 | ||||
| 004 | 263036-2 | 1.18 | 1.43 | |
| Naamplaat DTW301 | ||||
| 005 | 857A36-4 | 2.46 | 2.98 | |
| Stootring DTW300 | ||||
| 006 | 422584-2 | 1.39 | 1.68 | |
| Slaghuiskap DTW300/301 | ||||
| 007 | 412556-5 | 1.08 | 1.31 | |
| Slaghuis DTW300/301 P | ||||
| 008 | 140T36-8 | 10.50 | 12.70 | |
| Inbusschroef M4x25mm DTW301 P | ||||
| 009 | 265472-8 | 2.71 | 3.28 | |
| Kunststof Ring 28 Dtw280 | ||||
| 010 | 261154-0 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 322045-1 | |||
| Pin 4 DTW700/701 A | ||||
| 012 | 323675-1 | 2.02 | 2.44 | |
| Aambeeld A DTW301 | ||||
| 013 | 136240-5 | 44.96 | 54.40 | |
| Slagstuk DTW300/301 | ||||
| 014 | 327572-3 | 21.08 | 25.51 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 015 | 216001-0 | |||
| Platte Ring 24 Btd132 | ||||
| 016 | 267175-0 | 0.83 | 1.00 | |
| Drukveer 25 DTW300/301 | ||||
| 017 | 232615-7 | 2.36 | 2.86 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018 | 216011-7 | |||
| Tandwiel 22 Dtw280 | ||||
| 019 | 227338-0 | 5.06 | 6.12 | |
| As DTW300/301 | ||||
| 020 | 327573-1 | 30.70 | 37.15 | |
| Pen 5 Dtw280 | ||||
| 021 | 268311-1 | 0.83 | 1.00 | |
| Veerring 43 6953 | ||||
| 022 | 233910-8 | 0.83 | 1.00 | |
| Tandwiel 51 Dtw280 | ||||
| 023 | 227337-2 | 2.71 | 3.28 | |
| O-Ring 49 | ||||
| 024 | 213785-1 | 0.83 | 1.00 | |
| Tandwielhuis DTW300/301 | ||||
| 025 | 140T37-6 | 7.22 | 8.74 | |
| Parker Ck 2X6Mm DDF483 A | ||||
| 026 | 266490-9 | 0.83 | 1.00 | |
| Kruiskop Schroef M3X6 | ||||
| 027 | 652069-6 | 0.83 | 1.00 | |
| Circuit DTW300/301 | ||||
| 028 | 620C64-2 | 92.95 | 112.47 | |
| Veld DTW302 | ||||
| 029 | 629A98-0 | 8.38 | 10.14 | |
| Anker DTW300/301 | ||||
| 030 | 619626-3 | 17.38 | 21.03 | |
| Achterdeksel DTW300/301 | ||||
| 031 | 412555-7 | 1.67 | 2.02 | |
| Tapschroef 3X16 A | ||||
| 032 | 266130-9 | 0.83 | 1.00 | |
| Led-Circuit Dtd170 | ||||
| 033 | 620521-2 | 5.71 | 6.91 | |
| Schakelknop Re Li Dtd137 148 | ||||
| 034 | 455053-8 | 0.83 | 1.00 | |
| Schakelaar C3JR-4B DF001G | ||||
| 035 | 651443-5 | 21.23 | 25.69 | |
| Aansluitunit Dhp483 | ||||
| 036 | 643874-2 | 3.54 | 4.28 | |
| Schakelplaat DTW300/301 | ||||
| 037 | 140T43-1 | 1.39 | 1.68 | |
| Label A/U DTW301 | ||||
| 037C10 | 8012S9-8 | 1.20 | 1.45 | |
| Motorhuisset DTW300/301 | ||||
| 038 | 183P27-2 | 11.82 | 14.30 | |
| Rubber Pen 6 AC320H P | ||||
| 038C10 | 263005-3 | 0.83 | 1.00 | |
| Borgmoer M4X7Mm Mt070 | ||||
| 038C20 | 252126-6 | 0.83 | 1.00 | |
| Bescherming Bdf459 | ||||
| 039 | 424517-3 | 0.83 | 1.00 | |
| Label serienr DTW301 | ||||
| 041 | 857A41-1 | 0.83 | 1.00 | |
