Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTW302'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

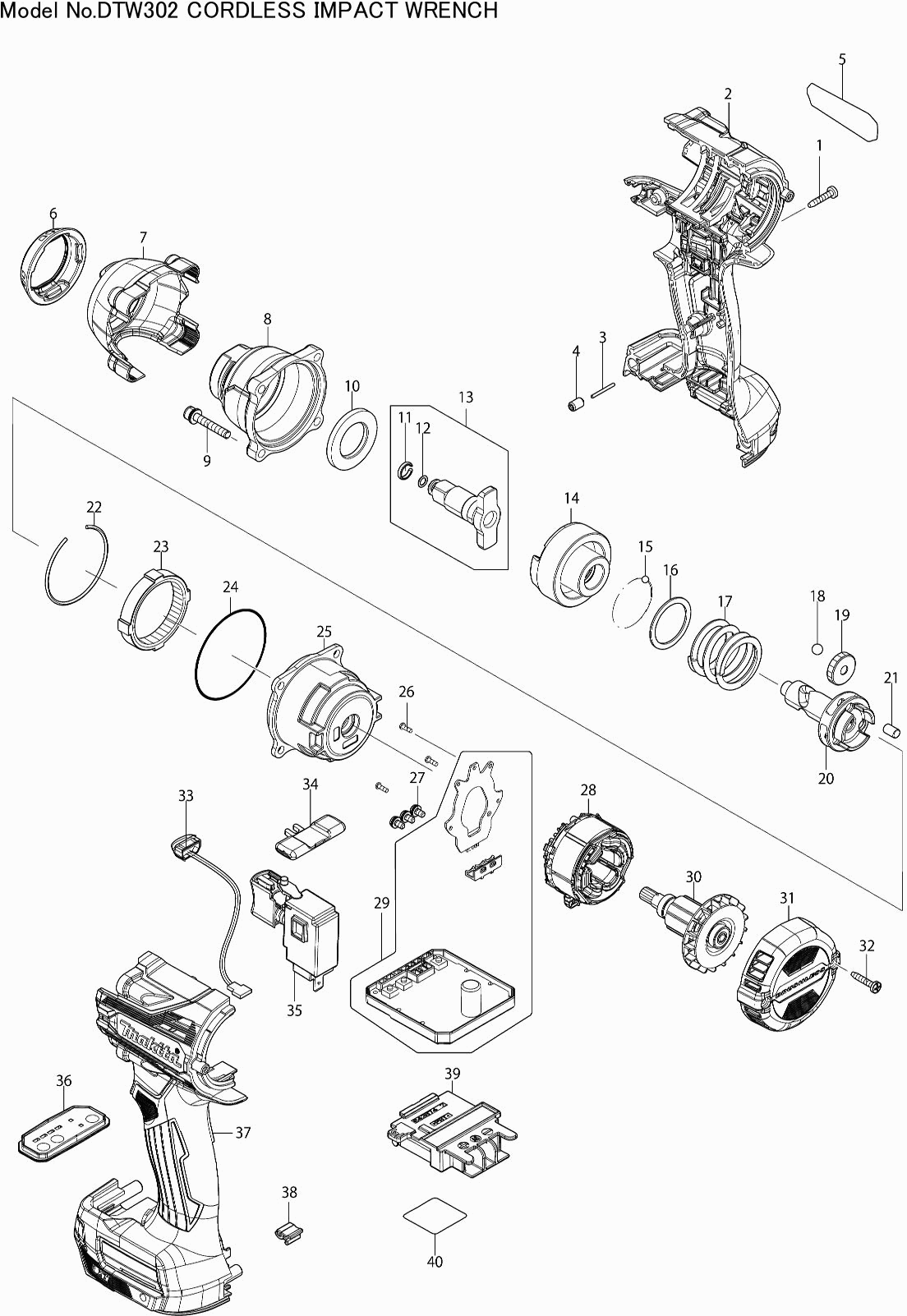

Tekeningen van de Makita DTW302
Onderdelen lijst van de Makita DTW302
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschroef 3x16 | ||||
| 001 | 266130-9 | 0.83 | 1.00 | |
| Motorhuisset DTW300/301 | ||||
| 002 | 183P27-2 | 11.16 | 13.50 | |
| Borgmoer M4x7mm | ||||
| 002 | 252126-6 | 0.83 | 1.00 | |
| Rubber pen 6 | ||||
| 002C10 | 263005-3 | 0.83 | 1.00 | |
| Pen 1,5 | ||||
| 003 | 268284-8 | 0.83 | 1.00 | |
| Rubber pen 5 | ||||
| 004 | 263036-2 | 1.21 | 1.46 | |
| Naamplaat DTW302 | ||||
| 005 | 811V29-1 | 0.83 | 1.00 | |
| Stootring DTW300 | ||||
| 006 | 422584-2 | 1.43 | 1.73 | |
| Slaghuiskap DTW300/301 | ||||
| 007 | 412556-5 | 1.01 | 1.22 | |
| Tandwielhuis DTW302 | ||||
| 008 | 141E94-7 | 11.16 | 13.50 | |
| Inbusschroef M4x25mm DTW301 | ||||
| 009 | 265472-8 | 2.80 | 3.39 | |
| Nylon Ring DTW302 | ||||
| 010 | 261171-0 | 0.83 | 1.00 | |
| Borgring 8 DTW180 | ||||
| 011 | 233943-3 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 012 | 213960-9 | |||
| Aambeeld DTW302 | ||||
| 013 | 136510-2 | 42.00 | 50.82 | |
| Slagstuk DTW302 | ||||
| 014 | 327892-5 | 28.73 | 34.76 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 015 | 216001-0 | |||
| Platte ring 24 | ||||
| 016 | 267175-0 | 0.83 | 1.00 | |
| Drukveer 25 | ||||
| 017 | 234322-8 | 3.65 | 4.42 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018 | 216011-7 | |||
| Tandwiel 22 | ||||
| 019 | 227338-0 | 5.22 | 6.32 | |
| As DTW300/301 | ||||
| 020 | 327573-1 | 31.62 | 38.26 | |
| Pen 5 | ||||
| 021 | 268311-1 | 0.83 | 1.00 | |
| Veerring 43 | ||||
| 022 | 233910-8 | 0.83 | 1.00 | |
| Tandwiel 51 | ||||
| 023 | 227337-2 | 2.80 | 3.39 | |
| O-ring 49 | ||||
| 024 | 213785-1 | 0.83 | 1.00 | |
| Tandwielhuis DTW300/301 | ||||
| 025 | 140T37-6 | 7.44 | 9.00 | |
| Parker Ck 2x6mm | ||||
| 026 | 266490-9 | 0.83 | 1.00 | |
| Kruiskop Schroef M3X6 | ||||
| 027 | 652069-6 | 0.83 | 1.00 | |
| Veld DTW300/301 | ||||
| 028 | 629477-6 | 8.46 | 10.24 | |
| Veld DTW302 | ||||
| 028-1 | 629A98-0 | 8.63 | 10.44 | |
| Circuit DTW300/301 | ||||
| 029 | 620C64-2 | 95.74 | 115.85 | |
| Anker DTW300/301 | ||||
| 030 | 619626-3 | 17.90 | 21.66 | |
| Achterdeksel DTW300/301 | ||||
| 031 | 412555-7 | 1.72 | 2.08 | |
| Tapschroef 3x16 | ||||
| 032 | 266130-9 | 0.83 | 1.00 | |
| Led-circuit | ||||
| 033 | 620521-2 | 5.88 | 7.11 | |
| Schakelknop | ||||
| 034 | 455053-8 | 0.83 | 1.00 | |
| Schakelaar C3JR-4B DF001G | ||||
| 035 | 651443-5 | 21.87 | 26.46 | |
| Schakelplaat DTW300/301 | ||||
| 036 | 140T43-1 | 1.43 | 1.73 | |
| Label A/U DTW301 | ||||
| 036C10 | 8012S9-8 | 1.24 | 1.50 | |
| Motorhuisset DTW300/301 | ||||
| 037 | 183P27-2 | 11.16 | 13.50 | |
| Rubber pen 6 | ||||
| 037C10 | 263005-3 | 0.83 | 1.00 | |
| Bescherming | ||||
| 038 | 424517-3 | 0.83 | 1.00 | |
| Aansluitunit | ||||
| 039 | 643874-2 | 3.65 | 4.42 | |
| Label ser.nr. DTW302 | ||||
| 040 | 811V33-0 | 0.83 | 1.00 | |
