Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTW701'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

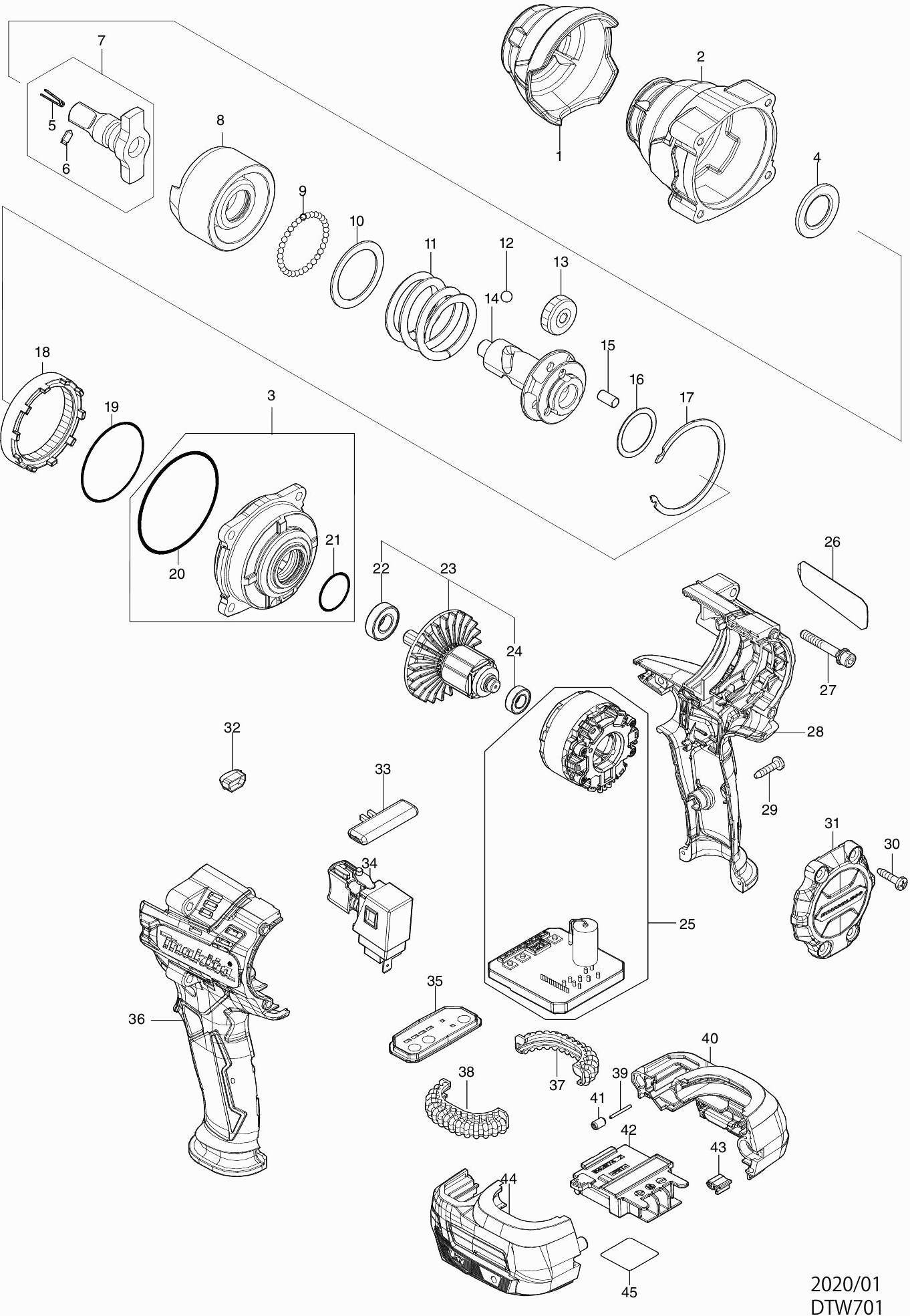

Tekeningen van de Makita DTW701
Onderdelen lijst van de Makita DTW701
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Stootkap DTW700/701 | ||||
| 001 | 422607-6 | 1.18 | 1.43 | |
| Slaghuis DTW700/01 A | ||||
| 002 | 141U35-9 | 17.38 | 21.03 | |
| Tandwiel DTW700/01 | ||||
| 003 | 136296-8 | 11.82 | 14.30 | |
| Sluitring 20 DTW700/01 | ||||
| 004 | 253481-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005 | 322045-1 | |||
| Pin 4 DTW700/701 A | ||||
| 006 | 323675-1 | 2.02 | 2.44 | |
| Aambeeld DTW701 | ||||
| 007 | 136263-3 | 77.67 | 93.98 | |
| Slagstuk DTW700/01 | ||||
| 008 | 327624-0 | 25.36 | 30.69 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 009 | 216001-0 | |||
| Sluitring 32 Btw450 | ||||
| 010 | 267340-1 | 1.18 | 1.43 | |
| Drukveer 34 DTW700/01 | ||||
| 011 | 232629-6 | 4.45 | 5.38 | |
| Stalen Kogel 6.4 | ||||
| 012 | 216007-8 | 0.83 | 1.00 | |
| Tandwiel 21 DTW700/01 | ||||
| 013 | 227813-6 | 2.02 | 2.44 | |
| As DTW700/01 | ||||
| 014 | 327623-2 | 12.22 | 14.79 | |
| Pin 6mm DTW701 | ||||
| 015 | 256211-7 | 0.83 | 1.00 | |
| Revet 25Mm Dtw1002 | ||||
| 016 | 267494-4 | 0.83 | 1.00 | |
| Blokkeerring DTW700/01 | ||||
| 017 | 347722-4 | 3.96 | 4.79 | |
| Tandwiel 48 DTW700/01 | ||||
| 018 | 227814-4 | 3.96 | 4.79 | |
| O-Ring 48 Ga5021 | ||||
| 019 | 213624-5 | 0.83 | 1.00 | |
| O-Ring 60 | ||||
| 020 | 213654-6 | 1.39 | 1.68 | |
| O-Ring 22 Hm111Cc | ||||
| 021 | 213961-7 | 0.83 | 1.00 | |
| Kogellager 6900Ddw DUX60 A | ||||
| 022 | 210258-5 | 4.60 | 5.57 | |
| Anker DTW700/01 | ||||
| 023 | 519635-1 | 21.74 | 26.31 | |
| Kogellager 688ZZ DTW701 | ||||
| 024 | 211343-7 | 1.67 | 2.02 | |
| Veld DTW700/01 | ||||
| 025 | 629A06-1 | 99.33 | 120.19 | |
| Naamplaat DTW701 P | ||||
| 026 | 857M22-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 027 | 251476-6 | |||
| Inbusbout M5X35Mm A | ||||
| 027-1 | 265D13-4 | 0.83 | 1.00 | |
| Motorhuis DTW700/01 | ||||
| 028 | 183P88-2 | 12.22 | 14.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 029 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 030 | 266326-2 | |||
| Achterdeksel DTW700/01 | ||||
| 031 | 412673-1 | 2.71 | 3.28 | |
| Licht Circuit Dhp483 | ||||
| 032 | 620549-0 | 3.54 | 4.28 | |
| Schakelknop L/R Dtw1002 | ||||
| 033 | 456268-0 | 0.98 | 1.19 | |
| Schakelaar TW001G | ||||
| 034 | 140U03-9 | 28.02 | 33.90 | |
| Schakelaarkap DTW701 | ||||
| 034C10 | 424774-3 | 0.83 | 1.00 | |
| Schakelplaat DTW700/01 | ||||
| 035 | 140U53-4 | 1.67 | 2.02 | |
| Label A/U DTW301 | ||||
| 035C10 | 8012S9-8 | 1.20 | 1.45 | |
| Motorhuis DTW700/01 | ||||
| 036 | 183P88-2 | 12.22 | 14.79 | |
| Trillingsdemper TW001G A | ||||
| 037 | 422A56-3 | 1.18 | 1.43 | |
| Trillingsdemper TW001G A | ||||
| 038 | 422A56-3 | 1.18 | 1.43 | |
| Pen 1,5 Tw100D | ||||
| 039 | 268284-8 | 0.83 | 1.00 | |
| Batterijhuis DTW700/01 | ||||
| 040 | 183P89-0 | 8.21 | 9.93 | |
| Rubber Pen 6 AC320H P | ||||
| 040C10 | 263005-3 | 0.83 | 1.00 | |
| Borgmoer M4X7Mm Mt070 | ||||
| 040C20 | 252126-6 | 0.83 | 1.00 | |
| Rubber Pen 5 Btw251 | ||||
| 041 | 263036-2 | 1.18 | 1.43 | |
| Aansluitunit Dhp483 | ||||
| 042 | 643874-2 | 3.54 | 4.28 | |
| Bescherming Bdf459 | ||||
| 043 | 424517-3 | 0.83 | 1.00 | |
| Batterijhuis DTW700/01 | ||||
| 044 | 183P89-0 | 8.21 | 9.93 | |
| Rubber Pen 6 AC320H P | ||||
| 044C10 | 263005-3 | 0.83 | 1.00 | |
| Borgmoer M4X7Mm Mt070 | ||||
| 044C20 | 252126-6 | 0.83 | 1.00 | |
| Label serienr DTW701 | ||||
| 045 | 857M28-5 | 0.83 | 1.00 | |
