Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUB362'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

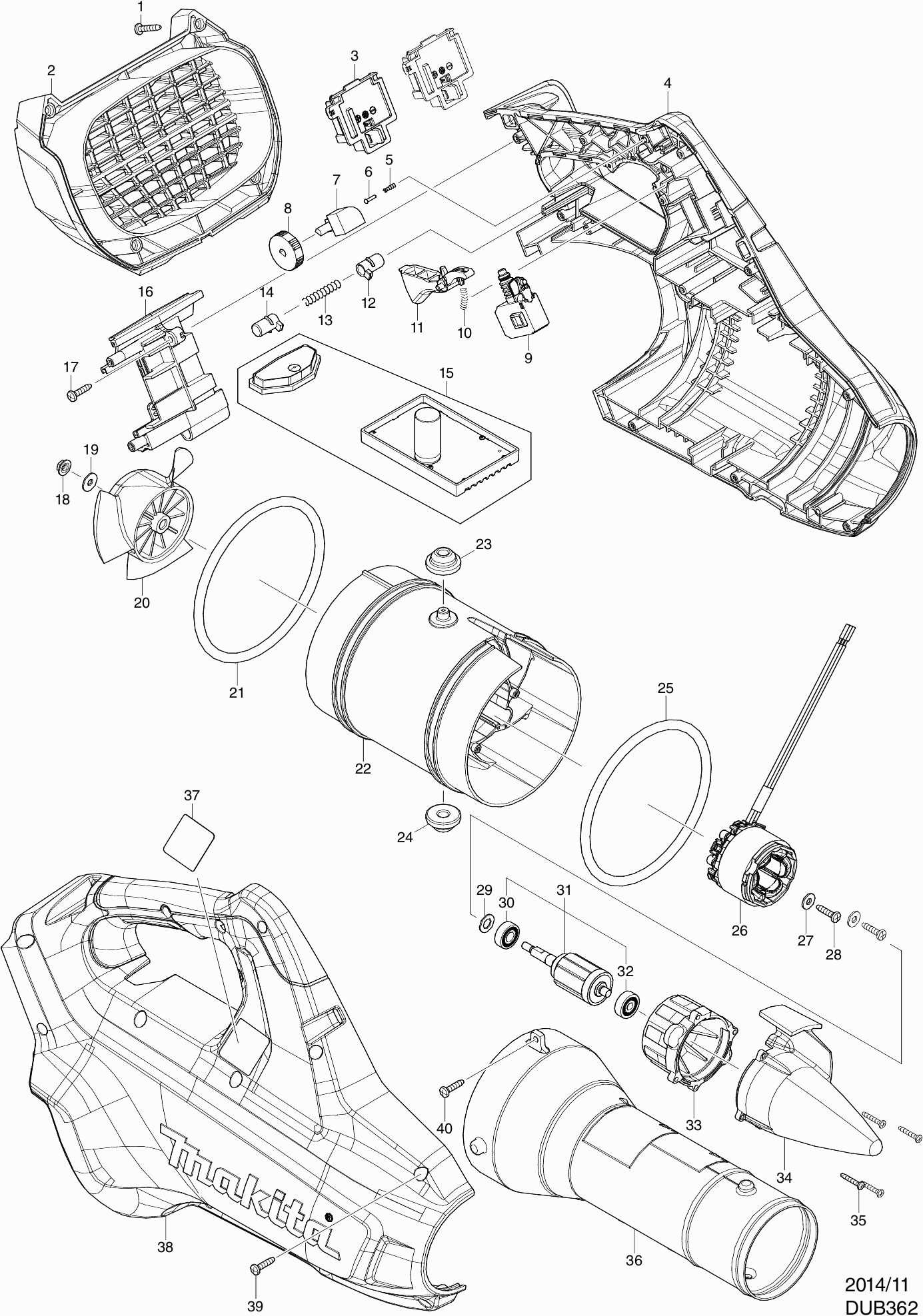

Tekeningen van de Makita DUB362
Onderdelen lijst van de Makita DUB362
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Geen informatie beschikbaar, niet bestelbaar | ||||
001 | 266326-2@141 | |||
Achterkap | ||||
002 | 455912-6@141 | 8.46 | 10.24 | |
Aansluitunit (3 contacten) | ||||
003 | 644808-8@141 | 3.65 | 4.42 | |
Motorhuis | ||||
004 | 183A81-6@141 | 60.98 | 73.79 | |
Rubber pen 6 | ||||
004A | 263005-3@141 | 0.83 | 1.00 | |
Waarschuwingslabel DUB363 A | ||||
004B | 8011Y4-4@141 | 0.83 | 1.00 | |
Rubber pen 6 | ||||
004C10 | 263005-3@141 | 0.83 | 1.00 | |
Waarschuwingslabel DUB363 A | ||||
004C20 | 8011Y4-4@141 | 0.83 | 1.00 | |
Drukveer 3 | ||||
005 | 233002-3@141 | 0.83 | 1.00 | |
Klinknagel 2 | ||||
006 | 255058-6@141 | 0.83 | 1.00 | |
Toerenregelaar | ||||
007 | 620415-1@141 | 11.19 | 13.54 | |
Knop 28 | ||||
008 | 271427-3@141 | 1.21 | 1.46 | |
Schakelaar c3jw-1p | ||||
009 | 650709-0@141 | 14.23 | 17.22 | |
Drukveer 4 | ||||
010 | 233101-1@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
011 | 455913-4@141 | |||
Schakelknop | ||||
012 | 418881-2@141 | 0.83 | 1.00 | |
Drukveer 5 | ||||
013 | 233092-6@141 | 0.83 | 1.00 | |
Schakelknop | ||||
014 | 418881-2@141 | 0.83 | 1.00 | |
Afdekkap | ||||
015 | 143166-4@141 | 190.18 | 230.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
015-1 | 141N60-8@141 | |||
Centreerhuis | ||||
016 | 143146-0@141 | 6.58 | 7.96 | |
Rubber pen 6 | ||||
016A | 263005-3@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
017 | 266326-2@141 | |||
Zeskant borgmoer 5x8 | ||||
018 | 252103-8@141 | 0.83 | 1.00 | |
Moer M5X8mm DUB184 | ||||
018 | 252286-4@141 | 0.83 | 1.00 | |
Sluitring 5 | ||||
019 | 253194-2@141 | 0.83 | 1.00 | |
Waaier 110Mm Dub362 A | ||||
020 | 240177-1@141 | 6.58 | 7.96 | |
Pakkingring 115mm | ||||
021 | 424721-4@141 | 4.58 | 5.54 | |
Motorhuis | ||||
022 | 455907-9@141 | 14.95 | 18.09 | |
Rubber ring 8mm | ||||
023 | 424194-1@141 | 0.83 | 1.00 | |
Rubber ring 8mm | ||||
024 | 424194-1@141 | 0.83 | 1.00 | |
Pakkingring 115mm | ||||
025 | 424721-4@141 | 4.58 | 5.54 | |
Veldspoel | ||||
026 | 629153-2@141 | 34.36 | 41.58 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
026-1 | 629B73-2@141 | |||
Sluitring 5 | ||||
027 | 253184-5@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
028 | 266326-2@141 | |||
Sluitring 8 x 14 x 1mm | ||||
029 | 253835-0@141 | 0.83 | 1.00 | |
Kogellager | ||||
030 | 210040-2@141 | 3.65 | 4.42 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
031 | 519444-8@141 | |||
Kogellager 626zz | ||||
032 | 210143-2@141 | 2.80 | 3.39 | |
Motorhuiskap | ||||
033 | 455908-7@141 | 4.58 | 5.54 | |
Kap | ||||
034 | 455909-5@141 | 8.46 | 10.24 | |
Schroef 3x20mm | ||||
035 | 265935-4@141 | 0.83 | 1.00 | |
Blaasbuis | ||||
036 | 455914-2@141 | 11.16 | 13.50 | |
Naamplaat Dub362 | ||||
037 | 850U44-4@141 | 2.80 | 3.39 | |
Motorhuis | ||||
038 | 183A81-6@141 | 60.98 | 73.79 | |
Rubber pen 6 | ||||
038A | 263005-3@141 | 0.83 | 1.00 | |
Waarschuwingslabel DUB363 A | ||||
038B | 8011Y4-4@141 | 0.83 | 1.00 | |
Rubber pen 6 | ||||
038C10 | 263005-3@141 | 0.83 | 1.00 | |
Waarschuwingslabel DUB363 A | ||||
038C20 | 8011Y4-4@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | 266326-2@141 | |||
Tapschroef 4x18 | ||||
040 | 266300-0@141 | 0.83 | 1.00 |
