Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUC306'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

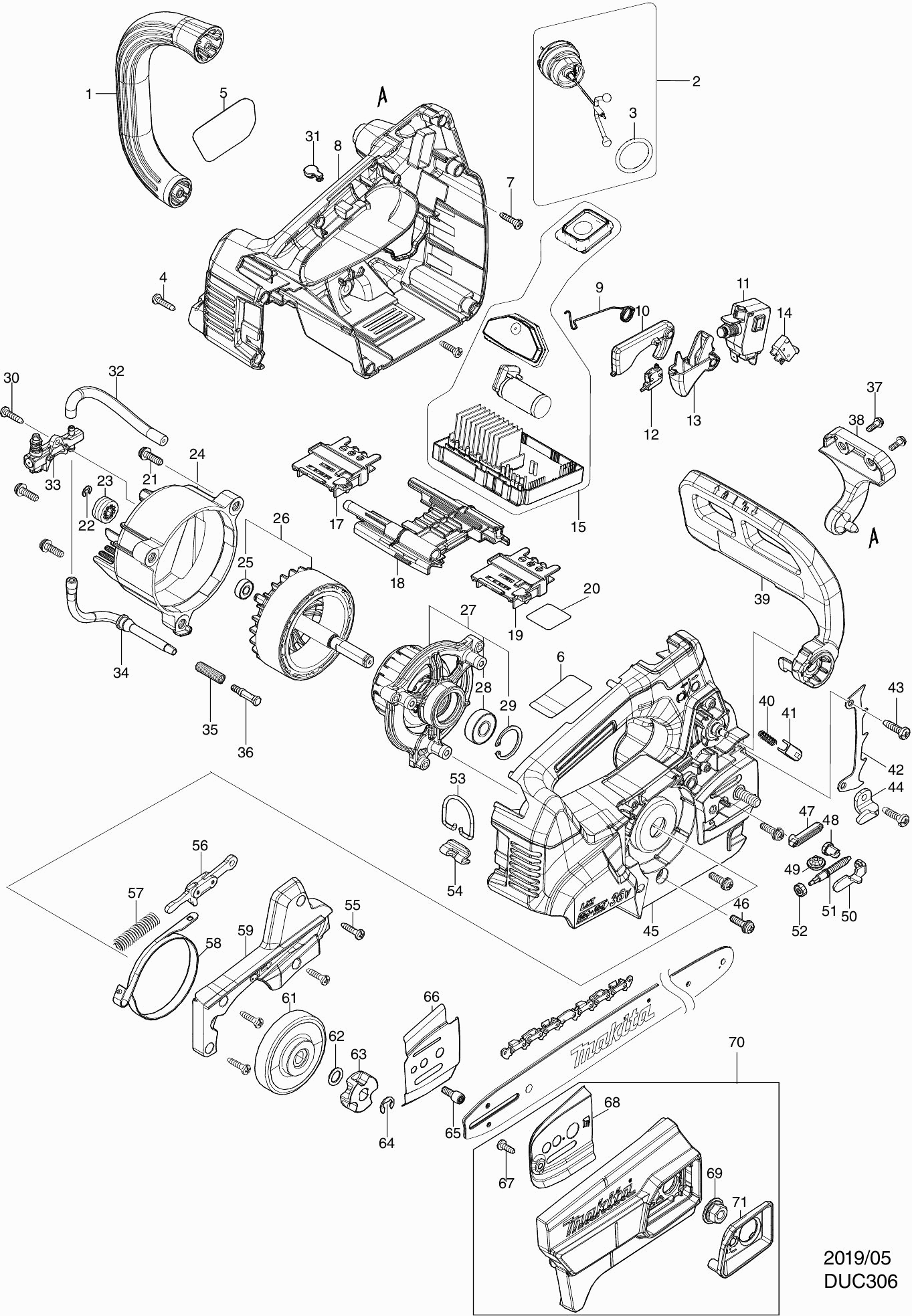

Tekeningen van de Makita DUC306
Onderdelen lijst van de Makita DUC306
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Handgreep DUC256 | ||||
| 001 | 459275-2@141 | 5.24 | 6.34 | |
| Oliedop DUC353Z | ||||
| 002 | 126832-8@141 | 12.58 | 15.22 | |
| O-ring 25mm | ||||
| 003 | 213355-6@141 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 266326-2@141 | |||
| Label model DUC306 | ||||
| 005 | 819S63-7@141 | 0.83 | 1.00 | |
| Naamplaat DUC306 | ||||
| 006 | 856A24-8@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007 | 266326-2@141 | |||
| Motorhuisset DUC353Z | ||||
| 008 | 183N15-7@141 | 37.16 | 44.96 | |
| Rubber pen 6 | ||||
| 008C10 | 263005-3@141 | 0.83 | 1.00 | |
| Klep | ||||
| 008C20 | 424170-5@141 | 1.72 | 2.08 | |
| Dempingsinzet DUC306 | ||||
| 008C30 | 454724-4@141 | 0.83 | 1.00 | |
| Torsieveer 10 DUC353Z | ||||
| 009 | 232509-6@141 | 0.83 | 1.00 | |
| Blokkeerhendel DUC353Z | ||||
| 010 | 459268-9@141 | 1.02 | 1.23 | |
| Schakelaar C3JW-6BM-P DUC254Z | ||||
| 011 | 651365-9@141 | 19.80 | 23.96 | |
| Schakelaar DUC254Z | ||||
| 012 | 632L49-0@141 | 9.52 | 11.52 | |
| Schakelhendel DUC353Z | ||||
| 013 | 459267-1@141 | 1.02 | 1.23 | |
| Schakelaar DUC254Z | ||||
| 014 | 632L48-2@141 | 12.58 | 15.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 015 | 140K82-7@141 | |||
| Label indicatie DUC306 | ||||
| 015C10 | 819R38-0@141 | 1.43 | 1.73 | |
| Label schakel DUC306 | ||||
| 015C20 | 819S81-5@141 | 2.08 | 2.52 | |
| Aansluitunit | ||||
| 017 | 643874-2@141 | 3.65 | 4.42 | |
| Middenhuis DUC353Z | ||||
| 018 | 140K81-9@141 | 2.45 | 2.96 | |
| Rubber pen 6 | ||||
| 018C10 | 263005-3@141 | 0.83 | 1.00 | |
| Aansluitunit | ||||
| 019 | 643874-2@141 | 3.65 | 4.42 | |
| Label serienummer DUC306 | ||||
| 020 | 856A29-8@141 | 0.83 | 1.00 | |
| Schroef 5X20 | ||||
| 021 | 911228-4@141 | 0.83 | 1.00 | |
| Stopring E-4 | ||||
| 022 | 961011-9@141 | 0.83 | 1.00 | |
| Wormtandwiel DUC353Z | ||||
| 023 | 226884-0@141 | 1.02 | 1.23 | |
| Motorhuis DUC353Z | ||||
| 024 | 459276-0@141 | 5.24 | 6.34 | |
| Kogellager 696ZZ A | ||||
| 025 | 210026-6@141 | 3.65 | 4.42 | |
| Motor 18V DUC353Z | ||||
| 026 | 519576-1@141 | 95.74 | 115.85 | |
| Veld 18V DUC353Z | ||||
| 027 | 529420-4@141 | 39.89 | 48.27 | |
| Kogellager 6000ddw | ||||
| 028 | 211289-7@141 | 12.58 | 15.22 | |
| Borgring R-26 A | ||||
| 029 | 962105-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 030 | 266326-2@141 | |||
| Afdekkap DUC353Z | ||||
| 031 | 422467-6@141 | 0.83 | 1.00 | |
| Olieleiding 3x100mm UDC353Z | ||||
| 032 | 422451-1@141 | 1.21 | 1.46 | |
| Oliepomp cpl | ||||
| 033 | 142156-4@141 | 16.07 | 19.44 | |
| Olieleiding 3x130mm UDC353Z | ||||
| 034 | 422452-9@141 | 2.05 | 2.48 | |
| Drukveer | ||||
| 035 | 231975-4@141 | 0.83 | 1.00 | |
| Zuigkop DUC355/EA3201S A | ||||
| 036 | 452666-6@141 | 0.83 | 1.00 | |
| Schroef 4x12 | ||||
| 037 | 911116-5@141 | 0.83 | 1.00 | |
| Borgplaat handgreepkap DUC353Z | ||||
| 038 | 459270-2@141 | 2.05 | 2.48 | |
| Handgreepkap cpl DUC353Z | ||||
| 039 | 140K79-6@141 | 8.52 | 10.31 | |
| Label waarschuwing DUC306 | ||||
| 039C10 | 819S75-0@141 | 0.83 | 1.00 | |
| Drukveer 6 Ea3201S A | ||||
| 040 | 234210-9@141 | 0.83 | 1.00 | |
| Geleider Ea3200S A | ||||
| 041 | 313212-9@141 | 0.83 | 1.00 | |
| Boomaanslag | ||||
| 042 | 346809-9@141 | 2.80 | 3.39 | |
| Schroef 4x20 | ||||
| 043 | 266420-0@141 | 0.83 | 1.00 | |
| Kettingvanger DUC353Z | ||||
| 044 | 347516-7@141 | 0.83 | 1.00 | |
| Motorhuisset DUC353Z | ||||
| 045 | 183N15-7@141 | 37.16 | 44.96 | |
| Rubber pen 6 | ||||
| 045C10 | 263005-3@141 | 0.83 | 1.00 | |
| Klep | ||||
| 045C20 | 424170-5@141 | 1.72 | 2.08 | |
| Dempingsinzet DUC306 | ||||
| 045C30 | 454724-4@141 | 0.83 | 1.00 | |
| Schroef 5X20 | ||||
| 046 | 911228-4@141 | 0.83 | 1.00 | |
| Doorvoer DUC353Z | ||||
| 047 | 422466-8@141 | 0.83 | 1.00 | |
| Aandrijftandwiel AS1925 | ||||
| 048 | 227620-7@141 | 1.24 | 1.50 | |
| Tandwiel 14 | ||||
| 049 | 227634-6@141 | 3.65 | 4.42 | |
| Spanplaat DUC353Z | ||||
| 050 | 347517-5@141 | 1.43 | 1.73 | |
| Stelschroef DUC353Z | ||||
| 051 | 327317-9@141 | 1.72 | 2.08 | |
| Tandwiel 14 | ||||
| 052 | 227496-2@141 | 4.08 | 4.94 | |
| Haak | ||||
| 053 | 281222-3@141 | 0.83 | 1.00 | |
| Haaksteun DUC353Z | ||||
| 054 | 347514-1@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 266326-2@141 | |||
| Tussenplaat DUC254C | ||||
| 056 | 140A74-6@141 | 2.80 | 3.39 | |
| Drukveer 7 DUC254C | ||||
| 057 | 232452-9@141 | 0.83 | 1.00 | |
| Remband DUC353Z | ||||
| 058 | 347515-9@141 | 4.09 | 4.95 | |
| Motorhuiskap R DUC353Z | ||||
| 059 | 459273-6@141 | 2.80 | 3.39 | |
| Remtrommel DUC353Z | ||||
| 061 | 162638-0@141 | 10.84 | 13.12 | |
| O-ring 10 Duc353 | ||||
| 062 | 213060-5@141 | 0.83 | 1.00 | |
| Kettingwiel 6 | ||||
| 063 | 221464-7@141 | 1.43 | 1.73 | |
| Stopring E-7 | ||||
| 064 | 961013-5@141 | 0.83 | 1.00 | |
| Inbusbout M4x20mm | ||||
| 065 | 266905-6@141 | 0.83 | 1.00 | |
| Geleideplaat L DUC353Z | ||||
| 066 | 347533-7@141 | 1.02 | 1.23 | |
| Tapschroef 4X12 Ms246.4 | ||||
| 067 | 266427-6@141 | 0.83 | 1.00 | |
| Geleideplaat R DUC353Z | ||||
| 068 | 347534-5@141 | 1.24 | 1.50 | |
| Moer m/flens DUC306 | ||||
| 069 | 162494-8@141 | 3.65 | 4.42 | |
| Afdekkap tbv zwaard DUC353Z | ||||
| 070 | 136138-6@141 | 12.55 | 15.19 | |
| Moerafdekkap | ||||
| 071 | 459278-6@141 | 1.24 | 1.50 | |
