Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUH483'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

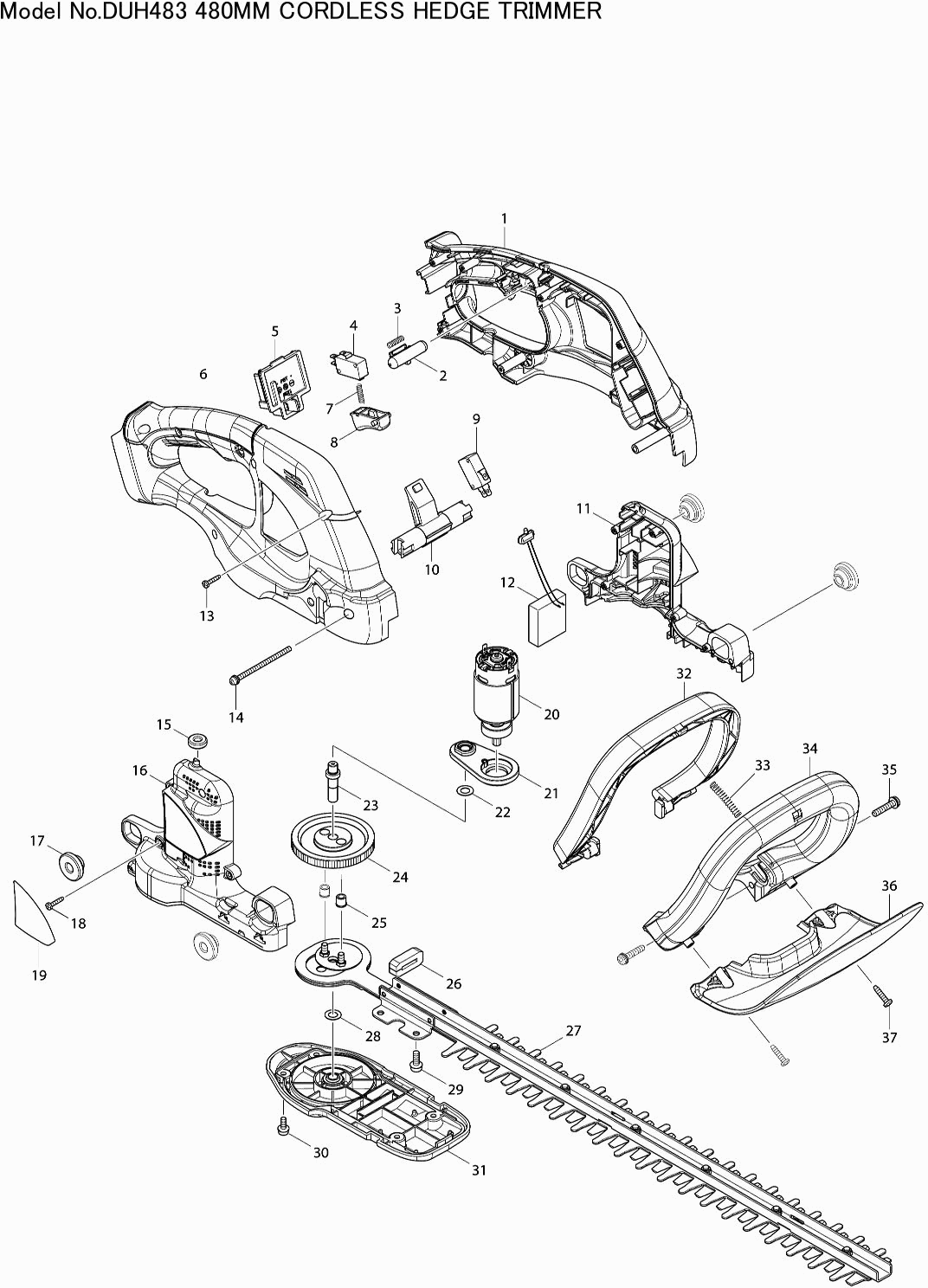

Tekeningen van de Makita DUH483
Onderdelen lijst van de Makita DUH483
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Handgreepset BUH483 P | ||||
| 001 | 187286-4 | 15.60 | 18.88 | |
| Blokkeerknop DUM111 P | ||||
| 002 | 452438-9 | 0.83 | 1.00 | |
| Drukveer 4 Ar410 A | ||||
| 003 | 234079-1 | 0.83 | 1.00 | |
| Schakelaar Sw-48 Ah1852H | ||||
| 004 | 651852-8 | 3.96 | 4.79 | |
| Aansluitunit 18V (3 Cont.) | ||||
| 005 | 643852-2 | 3.12 | 3.78 | |
| Handgreepset BUH483 P | ||||
| 006 | 187286-4 | 15.60 | 18.88 | |
| Drukveer 4 Ar410 A | ||||
| 007 | 234079-1 | 0.83 | 1.00 | |
| Schakelaarhandel Um164D | ||||
| 008 | 417564-1 | 0.83 | 1.00 | |
| Schakelaar Sw-48 Ah1852H | ||||
| 009 | 651852-8 | 3.96 | 4.79 | |
| Schakelarm Uh42/48/5261 * | ||||
| 010 | 452681-0 | 1.18 | 1.43 | |
| Motorhuis Buh481 P | ||||
| 011 | 187285-6 | 11.82 | 14.30 | |
| Motorhuis Buh481 P | ||||
| 011A | 187285-6 | 11.82 | 14.30 | |
| Motorhuis Buh481 A | ||||
| 011B | 183P34-5 | 11.26 | 13.62 | |
| Toerenregelcircuit Ah1852H A | ||||
| 012 | 632R83-6 | 25.41 | 30.75 | |
| Lijn Filter Btw450 | ||||
| 012C10 | 688161-2 | 0.83 | 1.00 | |
| Tapschroef 3X16 A | ||||
| 013 | 266130-9 | 0.83 | 1.00 | |
| Kruiskop Schroef M4X65Mm | ||||
| 014 | 911193-7 | 0.83 | 1.00 | |
| Rubber Ring 6Mm Ah1852H | ||||
| 015 | 424195-9 | 0.83 | 1.00 | |
| Motorhuis Buh481 P | ||||
| 016 | 187285-6 | 11.82 | 14.30 | |
| Motorhuis Buh481 P | ||||
| 016A | 187285-6 | 11.82 | 14.30 | |
| Motorhuis Buh481 A | ||||
| 016B | 183P34-5 | 11.26 | 13.62 | |
| Rubber Ring 8Mm Ah1852H | ||||
| 017 | 424394-3 | 0.83 | 1.00 | |
| Tapschroef 3X16 A | ||||
| 018 | 266130-9 | 0.83 | 1.00 | |
| Naamplaat DUH483 | ||||
| 019 | 815U32-8 | 2.71 | 3.28 | |
| Niet meer leverbaar, geen vervanging | ||||
| 020 | 629930-2 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 020A | 629930-2 | |||
| Motor 18V Ah1852H A | ||||
| 020B | 629450-6 | 20.02 | 24.22 | |
| Lagerhuis Buh481 | ||||
| 021 | 141211-9 | 3.72 | 4.50 | |
| Sluitring 8X14X0,5 Mm | ||||
| 022 | 253215-0 | 0.83 | 1.00 | |
| As Uh42/48/5261 A | ||||
| 023 | 326034-8 | 2.10 | 2.54 | |
| Tandwiel 93 Ah1852H | ||||
| 024 | 227281-3 | 11.84 | 14.33 | |
| Glijlager Nylon Uh42/48/5261 A | ||||
| 025 | 262570-9 | 0.83 | 1.00 | |
| Stofgeleider Uh42/48/5261 | ||||
| 026 | 423417-4 | 1.00 | 1.21 | |
| Messenset Buh481 A | ||||
| 027 | 195768-2 | 58.04 | 70.23 | |
| Olie, Tube Ah3655 | ||||
| 027C10 | 188605-7 | 2.10 | 2.54 | |
| Glijlager Nylon Uh42/48/5261 A | ||||
| 027C20 | 262570-9 | 0.83 | 1.00 | |
| Sluitring 8X14X0,5 Mm | ||||
| 028 | 253215-0 | 0.83 | 1.00 | |
| Met.Schroef Ph M5X14Mm Ck A | ||||
| 029 | 266809-2 | 0.83 | 1.00 | |
| Schroef 4X10 | ||||
| 030 | 911113-1 | 0.83 | 1.00 | |
| Deksel Ah1852H | ||||
| 031 | 453317-4 | 5.30 | 6.41 | |
| Schakelhandel Uh42/48/5261 | ||||
| 032 | 452678-9 | 2.71 | 3.28 | |
| Drukveer 5Mm Ah1852H | ||||
| 033 | 234261-2 | 0.83 | 1.00 | |
| Handgreep Uh42/48/5261 * | ||||
| 034 | 452682-8 | 5.06 | 6.12 | |
| Schroef 5X25 | ||||
| 035 | 911243-8 | 0.83 | 1.00 | |
| Handbeschermer Ah1852H | ||||
| 036 | 453316-6 | 6.38 | 7.72 | |
| Tapschroef 4X18 A | ||||
| 037 | 265A48-7 | 0.83 | 1.00 | |
