Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUH551'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

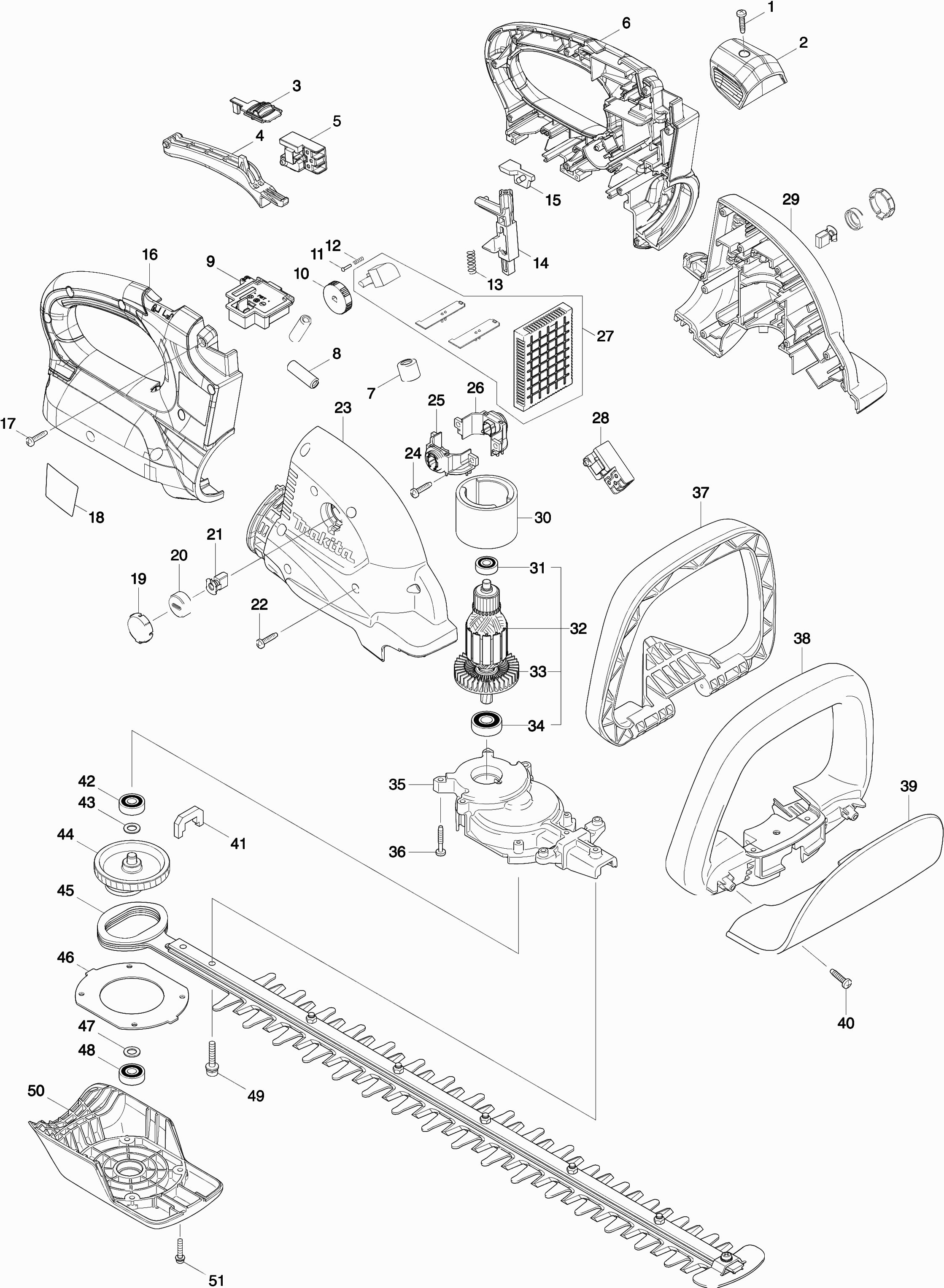

Tekeningen van de Makita DUH551
Onderdelen lijst van de Makita DUH551
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschroef 4x18 | ||||
| 001 | 265A48-7@141 | 0.90 | 1.09 | |
| Knop | ||||
| 002 | 452164-0@141 | 7.44 | 9.00 | |
| Deblokkeer handel | ||||
| 003 | 455093-6@141 | 2.80 | 3.39 | |
| Schakelaarhandel | ||||
| 004 | 455091-0@141 | 4.58 | 5.54 | |
| Schakelaar | ||||
| 005 | 650730-9@141 | 11.16 | 13.50 | |
| Behuizing | ||||
| 006 | 187879-7@141 | 39.89 | 48.27 | |
| Rubber pen 6 | ||||
| 006A | 263005-3@141 | 0.83 | 1.00 | |
| Label "indicatie" | ||||
| 006B | 803N80-7@141 | 2.80 | 3.39 | |
| Lijn filter | ||||
| 007 | 688163-8@141 | 0.83 | 1.00 | |
| Lijn filter | ||||
| 008 | 688165-4@141 | 0.83 | 1.00 | |
| Aansluitunit (3 contacten) | ||||
| 009 | 644808-8@141 | 3.65 | 4.42 | |
| Knop 28 | ||||
| 010 | 271427-3@141 | 1.21 | 1.46 | |
| Klinknagel 2 | ||||
| 011 | 255058-6@141 | 0.83 | 1.00 | |
| Drukveer 3 | ||||
| 012 | 233002-3@141 | 0.83 | 1.00 | |
| Drukveer 6x29mm | ||||
| 013 | 233117-6@141 | 0.83 | 1.00 | |
| Deblokkeerhandel | ||||
| 014 | 452162-4@141 | 4.58 | 5.54 | |
| Schuif | ||||
| 015 | 455092-8@141 | 2.80 | 3.39 | |
| Behuizing | ||||
| 016 | 187879-7@141 | 39.89 | 48.27 | |
| Rubber pen 6 | ||||
| 016A | 263005-3@141 | 0.83 | 1.00 | |
| Label "indicatie" | ||||
| 016B | 803N80-7@141 | 2.80 | 3.39 | |
| Tapschroef 4x18 | ||||
| 017 | 265A48-7@141 | 0.90 | 1.09 | |
| Label "duh551" | ||||
| 018 | 815P92-0@141 | 2.80 | 3.39 | |
| Koolborstelafdekkap | ||||
| 019 | 452145-4@141 | 1.72 | 2.08 | |
| Koolborstelhouderdop | ||||
| 020 | 643941-3@141 | 2.44 | 2.95 | |
| Koolborstelset Cb-442 | ||||
| 021 | 194928-3@141 | 3.65 | 4.42 | |
| Tapschroef 4x18 | ||||
| 022 | 265A48-7@141 | 0.90 | 1.09 | |
| Motorhuis | ||||
| 023 | 187878-9@141 | 31.61 | 38.25 | |
| Rubber pen 4 | ||||
| 023A | 263025-7@141 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 024 | 265A48-7@141 | 0.90 | 1.09 | |
| Koolborstelhouder R | ||||
| 025 | 644511-1@141 | 3.65 | 4.42 | |
| Koolborstelhouder L | ||||
| 026 | 644512-9@141 | 4.09 | 4.95 | |
| Toerenregelcircuit | ||||
| 027 | 620274-3@141 | 95.74 | 115.85 | |
| Schakelaar | ||||
| 028 | 650730-9@141 | 11.16 | 13.50 | |
| Motorhuis | ||||
| 029 | 187878-9@141 | 31.61 | 38.25 | |
| Rubber pen 4 | ||||
| 029A | 263025-7@141 | 0.83 | 1.00 | |
| Magneet houder | ||||
| 030 | 638020-0@141 | 17.90 | 21.66 | |
| Kogellager 607llb | ||||
| 031 | 211021-9@141 | 4.58 | 5.54 | |
| Anker | ||||
| 032 | 519261-6@141 | 55.92 | 67.66 | |
| Waaier 55mm | ||||
| 033 | 240045-8@141 | 2.08 | 2.52 | |
| Kogellager 6000rd | ||||
| 034 | 211062-5@141 | 4.58 | 5.54 | |
| Tandwielhuisset | ||||
| 035 | 140604-7@141 | 41.78 | 50.55 | |
| Rubber pen 4 | ||||
| 035A | 263002-9@141 | 0.83 | 1.00 | |
| Tapschroef 4x25 | ||||
| 036 | 265999-8@141 | 0.83 | 1.00 | |
| Schakelaarhandel B | ||||
| 037 | 452160-8@141 | 12.58 | 15.22 | |
| Handgreep | ||||
| 038 | 452158-5@141 | 11.32 | 13.70 | |
| Handbescherming | ||||
| 039 | 452147-0@141 | 8.46 | 10.24 | |
| Tapschroef 4x18 | ||||
| 040 | 265A48-7@141 | 0.90 | 1.09 | |
| Stofgeleider | ||||
| 041 | 443142-1@141 | 0.83 | 1.00 | |
| Kogellager 608Zz A | ||||
| 042 | 210046-0@141 | 0.83 | 1.00 | |
| Sluitring 8 x 14 x 1mm | ||||
| 043 | 253835-0@141 | 0.83 | 1.00 | |
| Tandwiel cpl | ||||
| 044 | 140536-8@141 | 90.50 | 109.50 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045A | 194671-4@141 | |||
| Zeskant borgmoer 5x8 | ||||
| 045AC10 | 252103-8@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045B | 126416-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045BC10 | 264013-7@141 | |||
| Bus 5 | ||||
| 045BC20 | 257717-8@141 | 1.72 | 2.08 | |
| Bus 5 | ||||
| 045BC20 | 257766-5@141 | 0.83 | 1.00 | |
| Plaat | ||||
| 046 | 346325-1@141 | 1.80 | 2.18 | |
| Sluitring 8 x 14 x 1mm | ||||
| 047 | 253835-0@141 | 0.83 | 1.00 | |
| Kogellager 608Zz A | ||||
| 048 | 210046-0@141 | 0.83 | 1.00 | |
| Schroef 5x25 | ||||
| 049 | 265B66-1@141 | 0.95 | 1.15 | |
| Deksel | ||||
| 050 | 452156-9@141 | 11.32 | 13.70 | |
| Schroef 4x20 | ||||
| 051 | 911138-5@141 | 0.83 | 1.00 | |
