Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUH751'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

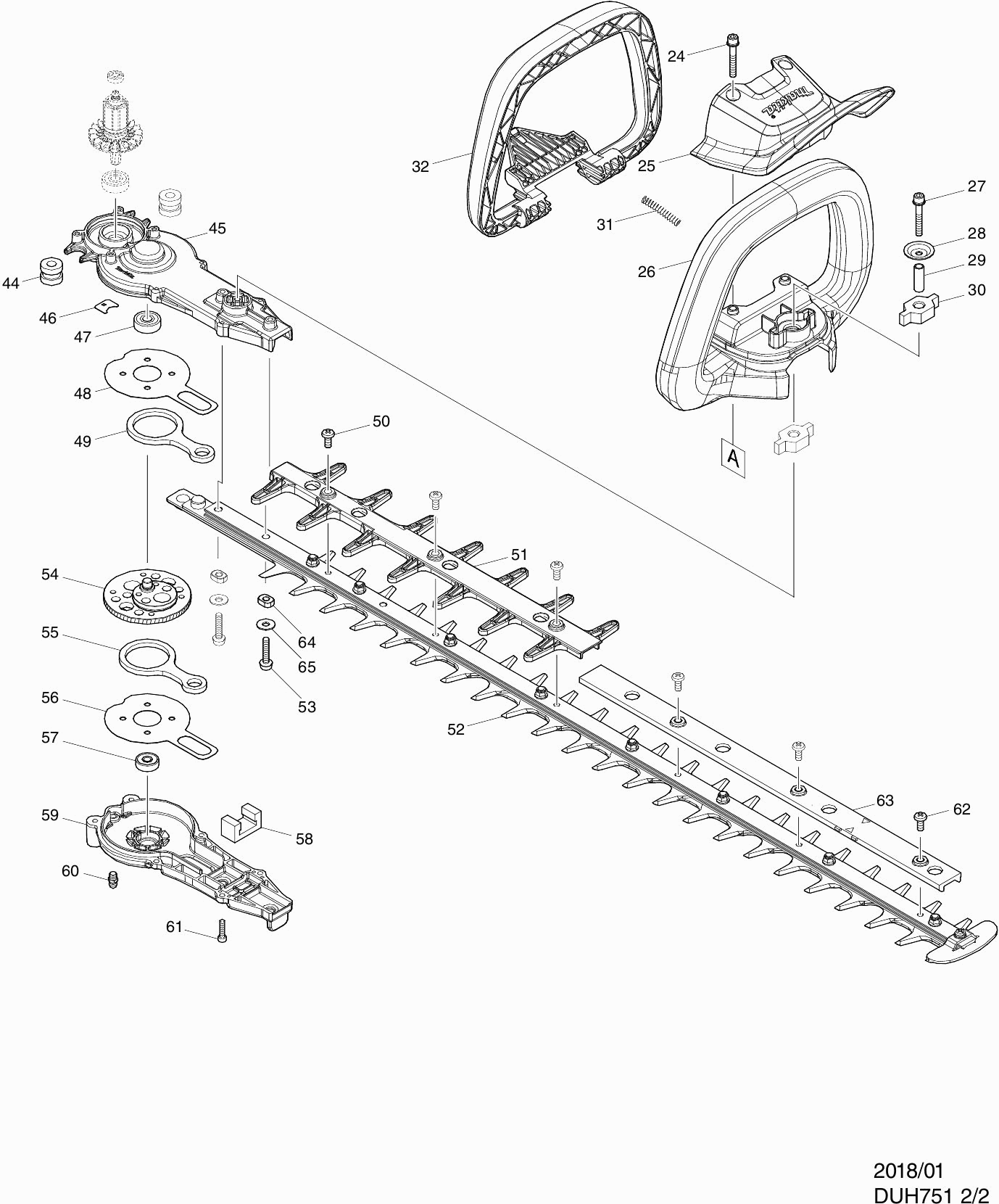

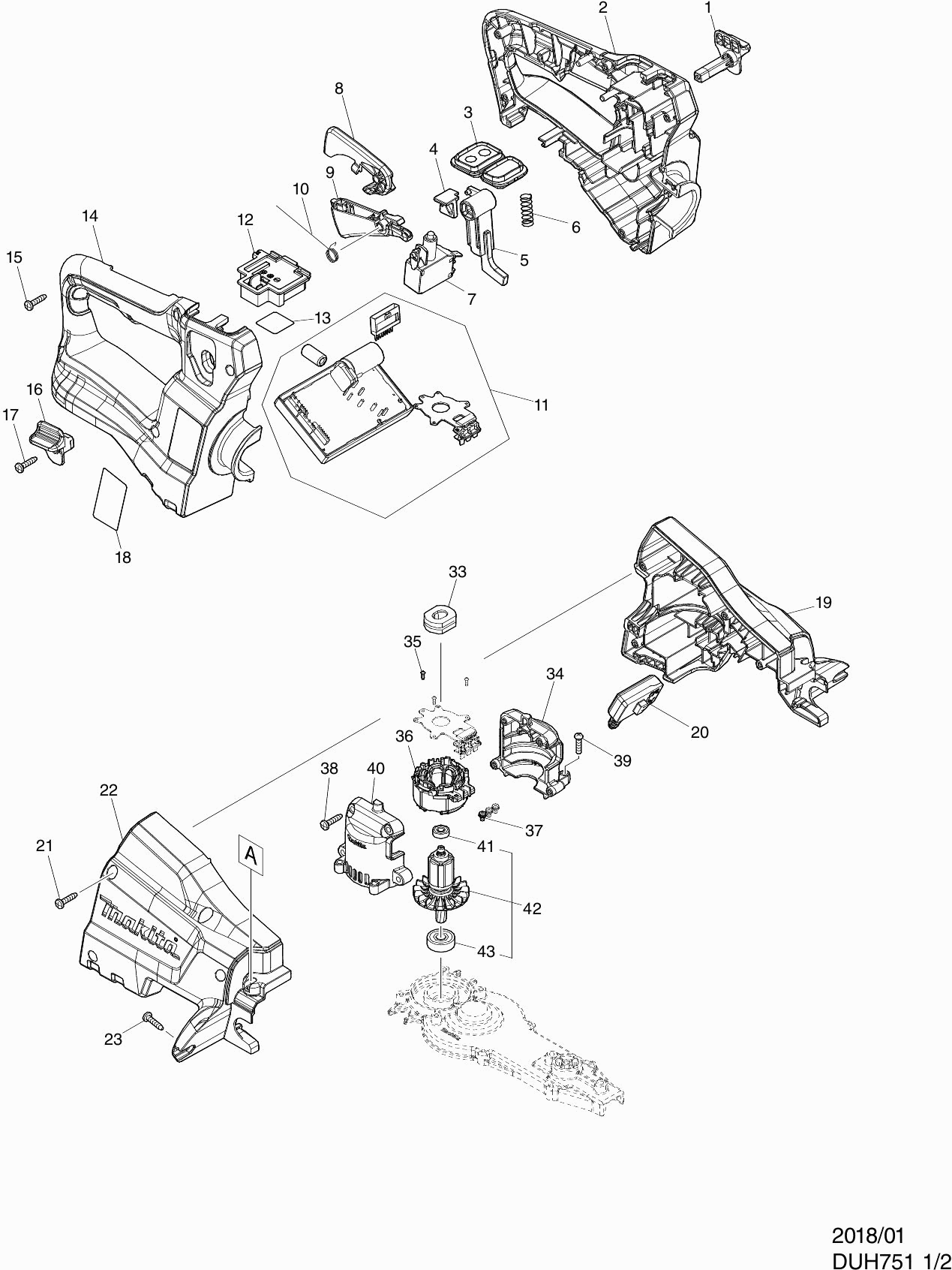

Tekeningen van de Makita DUH751
Onderdelen lijst van de Makita DUH751
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Blokkeerhendel L DUH501 | ||||
| 001 | 458406-0 | 1.00 | 1.21 | |
| Handgreepset DUH 501 | ||||
| 002 | 183J51-9 | 17.40 | 21.05 | |
| Rubber Pen 6 AC320H P | ||||
| 002C10 | 263005-3 | 0.83 | 1.00 | |
| Controler sub DUH501/601/751 | ||||
| 003 | 140A04-7 | 21.08 | 25.51 | |
| Label Indicatie DUH501 | ||||
| 003C10 | 806G56-1 | 0.83 | 1.00 | |
| Label schakel DUH501 | ||||
| 003C20 | 817C42-3 | 0.98 | 1.19 | |
| Schuifplaat DUH501 | ||||
| 004 | 458570-7 | 0.98 | 1.19 | |
| Blokkeerarm DUH501 | ||||
| 005 | 458405-2 | 1.39 | 1.68 | |
| Drukveer 8 Ht2350D | ||||
| 006 | 234204-4 | 0.98 | 1.19 | |
| Schakelaar C3 Jw-6B-P Uc353D | ||||
| 007 | 650781-2 | 15.60 | 18.88 | |
| Deblokkeer handel DUH501 | ||||
| 008 | 458403-6 | 1.39 | 1.68 | |
| Schakelaarhandel R DUH501 | ||||
| 009 | 458404-4 | 1.99 | 2.41 | |
| Torsieveer 10 DUH501 | ||||
| 010 | 232454-5 | 0.83 | 1.00 | |
| Controller DUH501 A | ||||
| 011 | 620M96-9 | 118.43 | 143.30 | |
| Aansluitunit Djr186 A | ||||
| 012 | 644809-6 | 3.96 | 4.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 013 | 854K25-0 | |||
| Handgreepset DUH 501 | ||||
| 014 | 183J51-9 | 17.40 | 21.05 | |
| Rubber Pen 6 AC320H P | ||||
| 014C10 | 263005-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 015 | 266326-2 | |||
| Tapschr 4x18mm DGA520 A | ||||
| 015-1 | 265B67-9 | 0.83 | 1.00 | |
| Blokkeerhendel R DUH501 | ||||
| 016 | 458407-8 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 266326-2 | |||
| Tapschr 4x18mm DGA520 A | ||||
| 017-1 | 265B67-9 | 0.83 | 1.00 | |
| Naamplaat DUH751 | ||||
| 018 | 854K19-5 | 0.83 | 1.00 | |
| Behuizing DUH501 | ||||
| 019 | 183K21-4 | 17.40 | 21.05 | |
| Moer M5X8 DUH501 | ||||
| 019C10 | 252143-6 | 0.83 | 1.00 | |
| Stootbuffer Ms246.4 | ||||
| 019C20 | 424344-8 | 0.83 | 1.00 | |
| Schakelaar C3Xa-1Pspm Dsp600 | ||||
| 020 | 651083-9 | 19.29 | 23.34 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 021 | 266326-2 | |||
| Tapschr 4x18mm DGA520 A | ||||
| 021-1 | 265B67-9 | 0.83 | 1.00 | |
| Behuizing DUH501 | ||||
| 022 | 183K21-4 | 17.40 | 21.05 | |
| Moer M5X8 DUH501 | ||||
| 022C010 | 252143-6 | 0.83 | 1.00 | |
| Stootbuffer Ms246.4 | ||||
| 022C20 | 424344-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023 | 266326-2 | |||
| Tapschr 4x18mm DGA520 A | ||||
| 023-1 | 265B67-9 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 024 | 265182-7 | |||
| Beschermerkap DUH501 | ||||
| 025 | 458399-1 | 4.45 | 5.38 | |
| Handgreep DUH501/601/751 | ||||
| 026 | 458400-2 | 11.84 | 14.33 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 027 | 251476-6 | |||
| Inbusbout M5X35Mm A | ||||
| 027-1 | 265D13-4 | 0.83 | 1.00 | |
| Komring 10 DUH501 | ||||
| 028 | 253416-0 | 0.98 | 1.19 | |
| Bus 6 DUH501 | ||||
| 029 | 257678-2 | 1.39 | 1.68 | |
| Rubber bus 8 DUH501 | ||||
| 030 | 422260-8 | 1.67 | 2.02 | |
| Drukveer 5 DUH501 | ||||
| 031 | 233222-9 | 1.39 | 1.68 | |
| Schakelaarhandel F DUH501 | ||||
| 032 | 458402-8 | 7.22 | 8.74 | |
| Rubber bus DUH501 | ||||
| 033 | 422261-6 | 1.67 | 2.02 | |
| Motorhuisset DUH604S A | ||||
| 034 | 183L66-8 | 3.54 | 4.28 | |
| Parker Ck 2X6Mm DDF483 A | ||||
| 035 | 266490-9 | 0.83 | 1.00 | |
| Veld DUH501 | ||||
| 036 | 629352-6 | 25.36 | 30.69 | |
| Kruiskop Schroef M3X6 | ||||
| 037 | 652069-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038 | 266326-2 | |||
| Tapschr 4x18mm DGA520 A | ||||
| 038-1 | 265B67-9 | 0.83 | 1.00 | |
| Schroef 4X16 DUH501 A | ||||
| 039 | 265178-8 | 0.83 | 1.00 | |
| Motorhuisset DUH604S A | ||||
| 040 | 183L66-8 | 3.54 | 4.28 | |
| Kogellager 695ZZ A | ||||
| 041 | 211157-4 | 1.39 | 1.68 | |
| Anker DUH-serie A | ||||
| 042 | 510450-6 | 19.23 | 23.27 | |
| Kogellager 608Ddw A | ||||
| 043 | 210005-4 | 4.45 | 5.38 | |
| Kogellager 608Zz A | ||||
| 043 | 210046-0 | 0.83 | 1.00 | |
| Rubber bus 8 DUH501 | ||||
| 044 | 422259-3 | 1.18 | 1.43 | |
| Tandwielhuis cpl DUH500 A | ||||
| 045 | 136278-0 | 42.72 | 51.69 | |
| Stootbuffer Ms246.4 | ||||
| 045C10 | 424344-8 | 0.83 | 1.00 | |
| O-Ring 22 Hm111Cc | ||||
| 045C20 | 213961-7 | 0.83 | 1.00 | |
| Pakking DUH501 | ||||
| 046 | 458417-5 | 0.83 | 1.00 | |
| Kogellager 608Zz A | ||||
| 047 | 210046-0 | 0.83 | 1.00 | |
| Frictieplaat DUH501 | ||||
| 048 | 347361-0 | 0.83 | 1.00 | |
| Verbindingsstang DUH501 | ||||
| 049 | 347362-8 | 5.06 | 6.12 | |
| Met.Schr. M5X12Mm Ht2350D | ||||
| 050 | 915211-3 | 0.83 | 1.00 | |
| Schaarbeschermer DUH501 | ||||
| 051 | 458408-6 | 13.82 | 16.72 | |
| Geleider E UH008G | ||||
| 051-1 | 412908-0 | 3.11 | 3.76 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 052 | 199100-2 | |||
| Messenset UH005GZ | ||||
| 052-1 | 191R54-7 | 98.00 | 118.58 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 052C10 | 345205-8 | |||
| Kruiskopschroef M5X10 A | ||||
| 052C20 | 911208-0 | 0.83 | 1.00 | |
| Moer M5X8 DUH501 | ||||
| 052C30 | 252311-1 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 053 | 265182-7 | |||
| Tandwiel compleet DUH501 | ||||
| 054 | 140B79-2 | 21.08 | 25.51 | |
| Verbindingsstang DUH501 | ||||
| 055 | 347362-8 | 5.06 | 6.12 | |
| Tandwielhuisdeksel DUH501 | ||||
| 056 | 140B62-9 | 29.79 | 36.05 | |
| Frictieplaat DUH501 | ||||
| 056 | 347361-0 | 0.83 | 1.00 | |
| Kogellager 626Zz A | ||||
| 057 | 210047-8 | 3.12 | 3.78 | |
| Afdichting Eh7500S | ||||
| 058 | 443159-4 | 4.45 | 5.38 | |
| Zeskant bout M6x4 | ||||
| 060 | 266559-9 | 2.38 | 2.88 | |
| Inbusbout M4X16 A | ||||
| 061 | 266437-3 | 0.83 | 1.00 | |
| Met.Schr. M5X12Mm Ht2350D | ||||
| 062 | 915211-3 | 0.83 | 1.00 | |
| Afstandbus 750 DUH752 | ||||
| 063 | 458629-0 | 19.23 | 23.27 | |
| Bus 5mm | ||||
| 064 | 257439-0 | 0.83 | 1.00 | |
| Sluitring 6 BLS713 P | ||||
| 065 | 253804-1 | 0.83 | 1.00 | |
