Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUN600L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

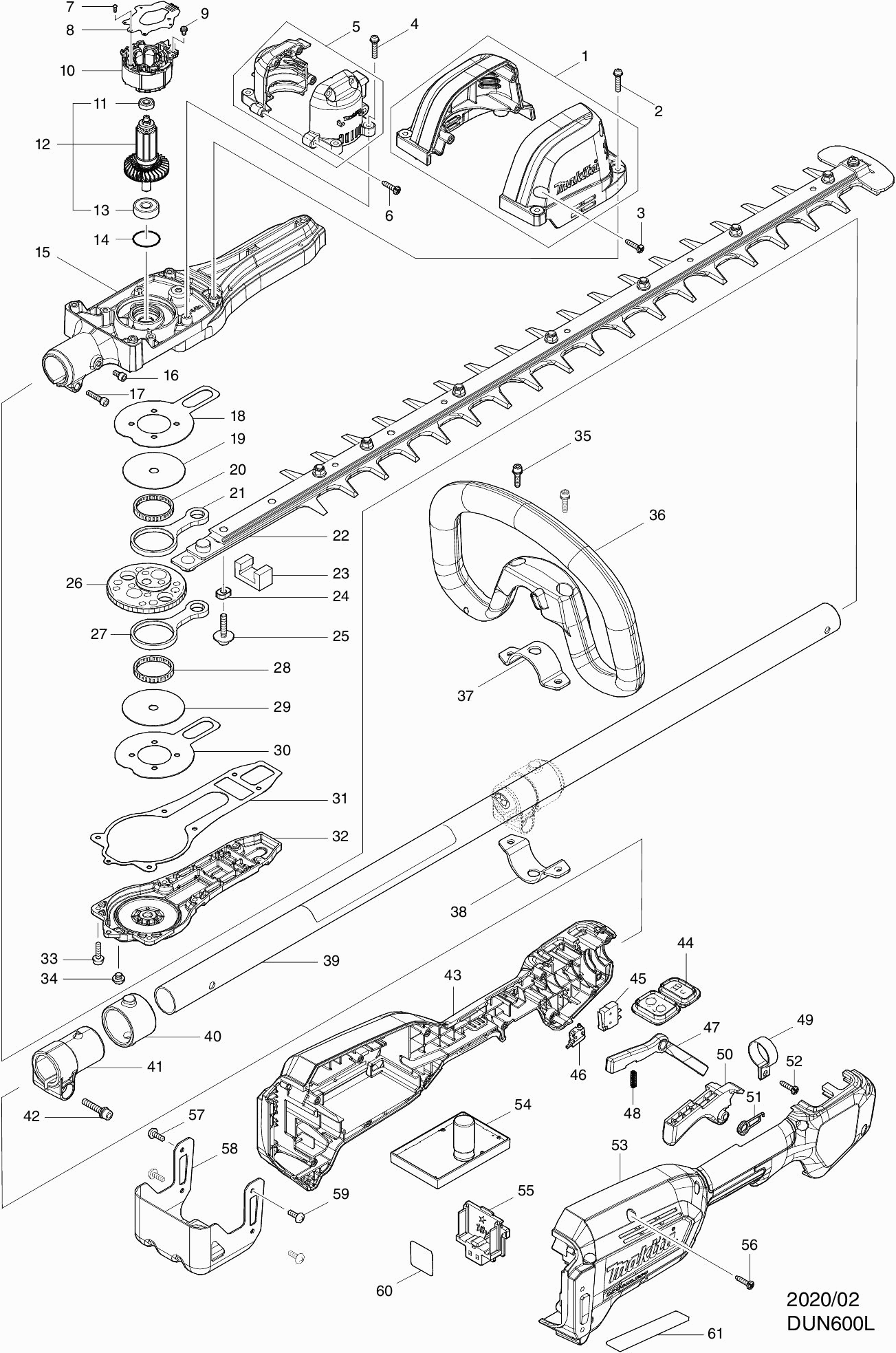

Tekeningen van de Makita DUN600L
Onderdelen lijst van de Makita DUN600L
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Motorhuisset DUN600L | ||||
001 | 183N84-8 | 6.58 | 7.96 | |
Schroef 4x20 | ||||
002 | 911138-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
003 | 266326-2 | |||
Schroef 4x20 | ||||
004 | 911138-5 | 0.83 | 1.00 | |
Motorhuis DUN500W | ||||
005 | 183N83-0 | 2.44 | 2.95 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
006 | 266326-2 | |||
Parker Ck 2x6mm | ||||
007 | 266490-9 | 0.83 | 1.00 | |
Toerenregelcircuit B DSL800 | ||||
008 | 620B02-8 | 16.07 | 19.44 | |
Kruiskop Schroef M3X6 | ||||
009 | 652069-6 | 0.83 | 1.00 | |
Veld DUH501 | ||||
010 | 629352-6 | 26.11 | 31.59 | |
Kogellager 695zz | ||||
011 | 211157-4 | 1.43 | 1.73 | |
Anker DUN500W | ||||
012 | 519598-1 | 19.80 | 23.96 | |
Kogellager 608ddw | ||||
013 | 210005-4 | 4.58 | 5.54 | |
O-ring 22 | ||||
014 | 213961-7 | 0.83 | 1.00 | |
Tandwielhuis DUN600L | ||||
015 | 140R16-2 | 39.92 | 48.30 | |
Inbusbout 5x12 | ||||
016 | 922211-6 | 0.83 | 1.00 | |
Inbusbout Ck M5x25mm | ||||
017 | 922241-7 | 0.83 | 1.00 | |
Frictieplaat DUH501 | ||||
018 | 347361-0 | 0.83 | 1.00 | |
Plaat DUN500W | ||||
019 | 347661-8 | 0.83 | 1.00 | |
Naaldlager 315 DUH604S/754S | ||||
020 | 212229-8 | 5.87 | 7.10 | |
Verbindingsbus DUH604S/754S | ||||
021 | 347662-6 | 4.08 | 4.94 | |
Messensset 600mm | ||||
022 | 191C13-1 | 80.06 | 96.87 | |
Stokheggeschaarvet 80 g | ||||
022C10 | 197439-7 | 6.24 | 7.55 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
022C20 | 345205-8 | |||
Schroef 5x10 | ||||
022C30 | 911208-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
022C40 | 252311-1 | |||
Afdichting | ||||
023 | 443159-4 | 4.58 | 5.54 | |
Bus 5mm | ||||
024 | 257439-0 | 0.83 | 1.00 | |
Inbusbout M5x255mm DUN500W | ||||
025 | 265A89-3 | 0.83 | 1.00 | |
Tandwiel 68 DUN500W | ||||
026 | 226958-7 | 12.58 | 15.22 | |
Verbindingsbus DUH604S/754S | ||||
027 | 347662-6 | 4.08 | 4.94 | |
Naaldlager 315 DUH604S/754S | ||||
028 | 212229-8 | 5.87 | 7.10 | |
Plaat DUN500W | ||||
029 | 347661-8 | 0.83 | 1.00 | |
Frictieplaat DUH501 | ||||
030 | 347361-0 | 0.83 | 1.00 | |
Tandwielhuispakking DUN500W | ||||
031 | 422568-0 | 1.43 | 1.73 | |
Tandwielhuiskap DUN500W | ||||
032 | 319949-6 | 17.90 | 21.66 | |
Inbusbout 4x16 | ||||
033 | 922128-3 | 0.83 | 1.00 | |
Zeskant bout M6x4 | ||||
034 | 266559-9 | 2.45 | 2.96 | |
Inbusbout 5x20 | ||||
035 | 922232-8 | 1.01 | 1.22 | |
Beugelhandgreep Dux60 | ||||
036 | 457772-2 | 11.19 | 13.54 | |
Klembeugel 35, Boven | ||||
037 | 347113-9 | 0.83 | 1.00 | |
Klembeugel 35, Onder | ||||
038 | 347114-7 | 1.21 | 1.46 | |
Pijp 24 DUN600L | ||||
039 | 140R19-6 | 10.81 | 13.08 | |
Label waarschuw DUN500W | ||||
039C10 | 8008A7-9 | 0.83 | 1.00 | |
Waarschuwingslabel | ||||
039C20 | 808723-2 | 2.80 | 3.39 | |
Demper Dux60 | ||||
040 | 424942-8 | 1.21 | 1.46 | |
Pijphouder Dux60 | ||||
041 | 457269-1 | 1.43 | 1.73 | |
Vleugelbout M5X25Mm | ||||
042 | 922244-1 | 1.00 | 1.21 | |
Handgreepset DUN500W | ||||
043 | 183N92-9 | 23.75 | 28.74 | |
Rubber pen 6 | ||||
043C10 | 263005-3 | 0.83 | 1.00 | |
Borgmoer M4x7mm | ||||
043C20 | 252126-6 | 0.83 | 1.00 | |
Controller sub DUN500W | ||||
044 | 140R24-3 | 21.70 | 26.26 | |
Label A/U DUH604S | ||||
044C10 | 8008M5-7 | 1.02 | 1.23 | |
Schakelaar | ||||
045 | 632E26-0 | 11.32 | 13.70 | |
Schakelaar DUC254Z | ||||
046 | 632L49-0 | 9.52 | 11.52 | |
Deblokkeer Handel Dux60 | ||||
047 | 457773-0 | 2.80 | 3.39 | |
Drukveer 4 | ||||
048 | 233101-1 | 0.83 | 1.00 | |
Buisgreepbeugel | ||||
049 | 346248-3 | 1.01 | 1.22 | |
Schakelhendel DUN500W | ||||
050 | 412285-0 | 1.21 | 1.46 | |
Torsieveer 10 | ||||
051 | 233612-6 | 1.43 | 1.73 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
052 | 266326-2 | |||
Handgreepset DUN500W | ||||
053 | 183N92-9 | 23.75 | 28.74 | |
Rubber pen 6 | ||||
053C10 | 263005-3 | 0.83 | 1.00 | |
Borgmoer M4x7mm | ||||
053C20 | 252126-6 | 0.83 | 1.00 | |
Controller DUN600L | ||||
054 | 620C75-7 | 102.31 | 123.80 | |
Aansluitunit (3 contacten) | ||||
055 | 644809-6 | 4.08 | 4.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
056 | 266326-2 | |||
Schroef M4x12 | ||||
057 | 251314-2 | 0.83 | 1.00 | |
Batterijkap DUN500W | ||||
058 | 347655-3 | 4.08 | 4.94 | |
Schroef M4x12 | ||||
059 | 251314-2 | 0.83 | 1.00 | |
Label serienr DUN600L | ||||
060 | 856T67-4 | 0.83 | 1.00 | |
Naamplaat DUN600L | ||||
061 | 856T62-4 | 2.80 | 3.39 |
