Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUP361'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

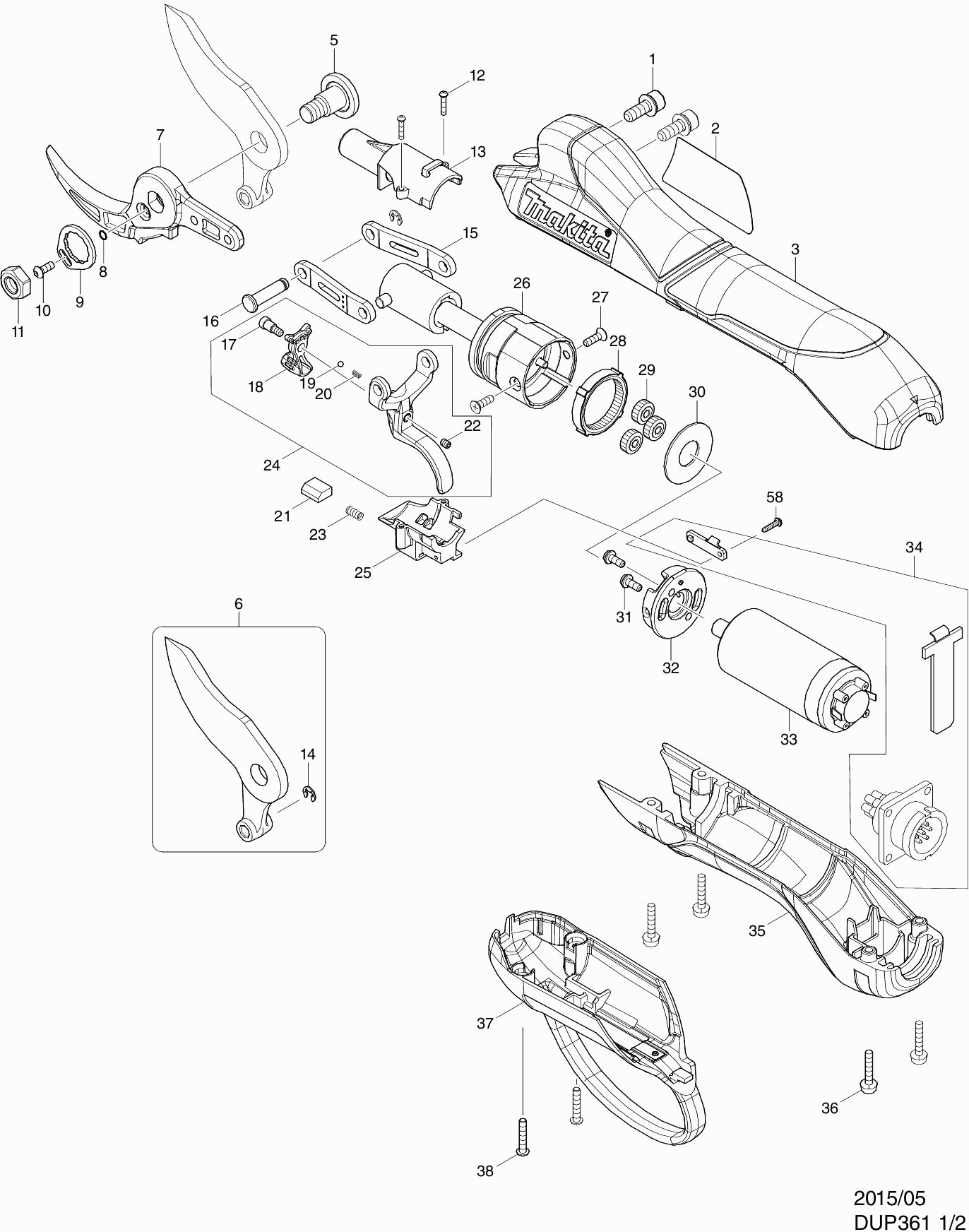

Tekeningen van de Makita DUP361
Onderdelen lijst van de Makita DUP361
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Inbusbout M5X14Mm Dup361D A | ||||
| 001 | 251490-2@141 | 0.83 | 1.00 | |
| Naamplaat "dub361" | ||||
| 002 | 851F32-4@141 | 2.80 | 3.39 | |
| Motorhuisdeel | ||||
| 003 | 456209-6@141 | 28.73 | 34.76 | |
| Schroef M8 | ||||
| 005A | 251474-0@141 | 7.80 | 9.44 | |
| Schroef m/flens H+T M8 DUP361 | ||||
| 005B | 251573-8@141 | 19.80 | 23.96 | |
| Bovenmes snoeischaar | ||||
| 006 | 197588-0@141 | 38.35 | 46.40 | |
| Ondermes L | ||||
| 007 | 197367-6@141 | 34.98 | 42.33 | |
| O-ring 3 | ||||
| 008 | 213034-6@141 | 0.83 | 1.00 | |
| Blokkeerplaat | ||||
| 009 | 346940-1@141 | 1.43 | 1.73 | |
| Inbusbout M3x8mm | ||||
| 010A | 266557-3@141 | 0.83 | 1.00 | |
| Inbusbout H+T M3X8MM DUP361 | ||||
| 010B | 266183-8@141 | 0.83 | 1.00 | |
| Moer M8 | ||||
| 011 | 264118-3@141 | 2.80 | 3.39 | |
| Inbusbout M2x10mm | ||||
| 012 | 266786-8@141 | 0.83 | 1.00 | |
| Afdekkap B | ||||
| 013 | 456218-5@141 | 2.45 | 2.96 | |
| Stopring E-4 | ||||
| 014 | 961011-9@141 | 0.83 | 1.00 | |
| Koppel Arm Dup361 A | ||||
| 015 | 347165-0@141 | 5.88 | 7.11 | |
| Vlakpin 5mm | ||||
| 016 | 256568-6@141 | 2.80 | 3.39 | |
| Kraagschroef | ||||
| 017 | 251484-7@141 | 5.87 | 7.10 | |
| Hefboom | ||||
| 018 | 456215-1@141 | 2.08 | 2.52 | |
| Stalen kogel 2.3 | ||||
| 019 | 216031-1@141 | 0.83 | 1.00 | |
| Drukveer 2 | ||||
| 020 | 233491-2@141 | 0.83 | 1.00 | |
| Veld | ||||
| 021 | 688189-0@141 | 6.58 | 7.96 | |
| Stelschroef M3x4mm | ||||
| 022 | 266999-1@141 | 0.83 | 1.00 | |
| Drukveer 4 | ||||
| 023 | 231397-8@141 | 0.83 | 1.00 | |
| Schakelhendelset | ||||
| 024 | 123536-3@141 | 14.23 | 17.22 | |
| Afdekkap A | ||||
| 025 | 456217-7@141 | 2.08 | 2.52 | |
| Hydraulic Dup361 A | ||||
| 026 | 127418-1@141 | 734.49 | 888.73 | |
| Schroef M3x10mm | ||||
| 027 | 912012-0@141 | 0.83 | 1.00 | |
| Tandwiel 48 | ||||
| 028 | 227390-8@141 | 2.80 | 3.39 | |
| Tandwiel 48 | ||||
| 029 | 227389-3@141 | 0.83 | 1.00 | |
| Platte ring 12 | ||||
| 030 | 253810-6@141 | 0.83 | 1.00 | |
| Schroef 3x8 | ||||
| 031 | 652066-2@141 | 0.83 | 1.00 | |
| Motorsteun | ||||
| 032 | 319349-0@141 | 11.19 | 13.54 | |
| Motor 2x18v | ||||
| 033 | 629160-5@141 | 632.07 | 764.80 | |
| Sub controller | ||||
| 034 | 620459-1@141 | 108.87 | 131.73 | |
| Motorhuisdeel | ||||
| 035 | 456211-9@141 | 9.52 | 11.52 | |
| Schroef 3x16 | ||||
| 036 | 911028-2@141 | 0.83 | 1.00 | |
| Voorhuis | ||||
| 037 | 143935-3@141 | 10.81 | 13.08 | |
| Indicatie label | ||||
| 037A | 807L80-7@141 | 0.83 | 1.00 | |
| Met.schr. M3 | ||||
| 038 | 266980-2@141 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 041 | 183B69-2@141 | 21.87 | 26.46 | |
| Bladveer | ||||
| 042 | 232267-4@141 | 1.01 | 1.22 | |
| Klemstrip | ||||
| 043 | 687053-2@141 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 044 | 265A48-7@141 | 0.90 | 1.09 | |
| Aansluitunit Bcl182D(3 Cont) A | ||||
| 045 | 643523-1@141 | 5.22 | 6.32 | |
| Aansluitunit | ||||
| 046 | 620461-4@141 | 28.85 | 34.91 | |
| Controller | ||||
| 047 | 620458-3@141 | 158.70 | 192.03 | |
| Motorhuis | ||||
| 048 | 183B69-2@141 | 21.87 | 26.46 | |
| Tapschroef 4x18 | ||||
| 049 | 265A48-7@141 | 0.90 | 1.09 | |
| Schakelhuis | ||||
| 050 | 183B76-5@141 | 14.24 | 17.23 | |
| Label "info" | ||||
| 050A | 807E89-7@141 | 2.80 | 3.39 | |
| Waarschuwingslabel | ||||
| 050B | 807F74-6@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 051 | 699070-0@141 | |||
| Klemstrip | ||||
| 052 | 687053-2@141 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 053 | 265A48-7@141 | 0.90 | 1.09 | |
| Schakelaar | ||||
| 054 | 651536-8@141 | 7.44 | 9.00 | |
| Led-circuit | ||||
| 055 | 620460-6@141 | 8.46 | 10.24 | |
| Schakelhuis | ||||
| 056 | 183B76-5@141 | 14.24 | 17.23 | |
| Label "info" | ||||
| 056A | 807E89-7@141 | 2.80 | 3.39 | |
| Waarschuwingslabel | ||||
| 056B | 807F74-6@141 | 2.80 | 3.39 | |
| Tapschroef 3x16 | ||||
| 057 | 266130-9@141 | 0.83 | 1.00 | |
| Inbusbout M2x10mm | ||||
| 058 | 266786-8@141 | 0.83 | 1.00 | |
