Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUR190U'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

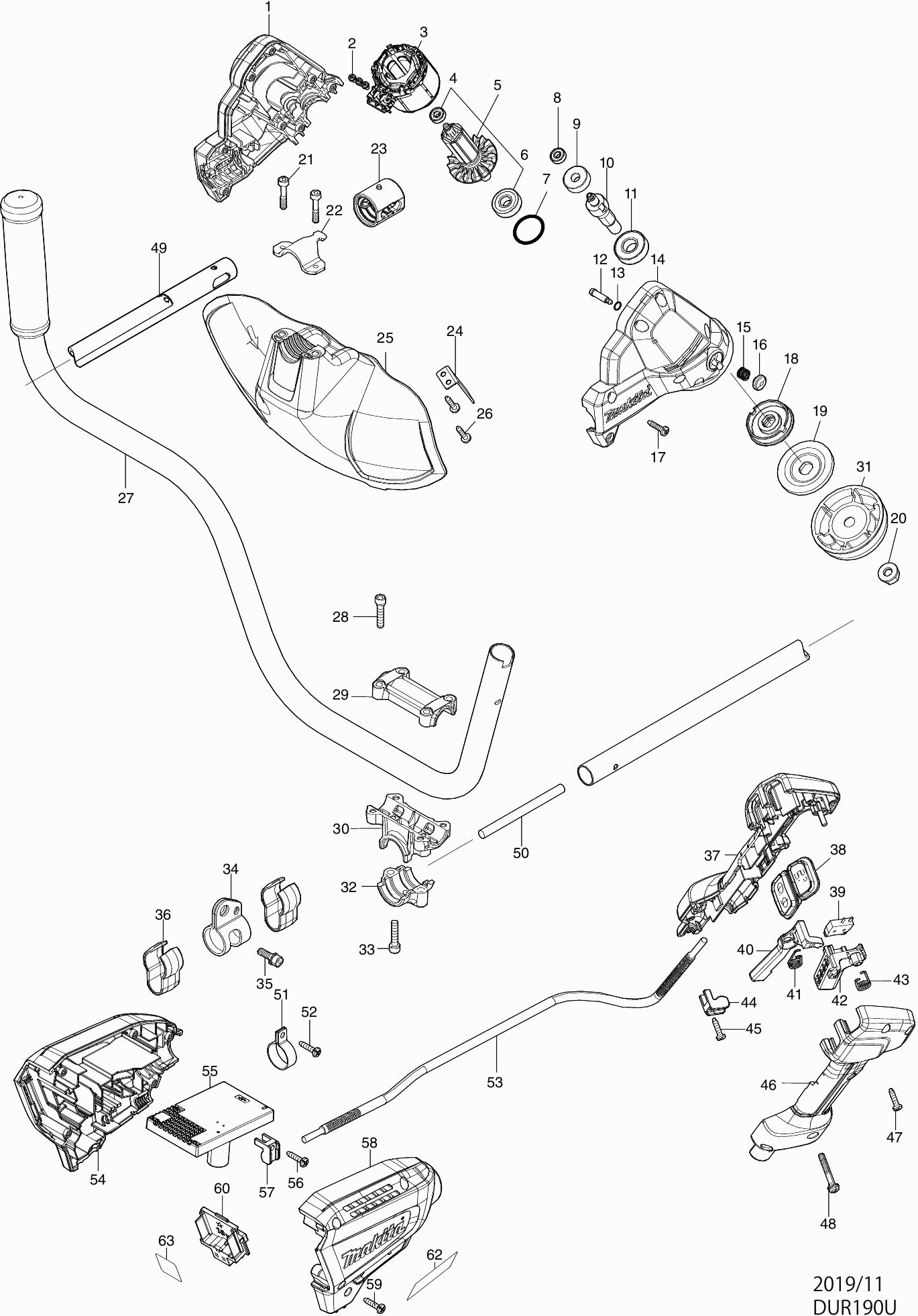

Tekeningen van de Makita DUR190U
Onderdelen lijst van de Makita DUR190U
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuisset DUR190U | ||||
| 001 | 183P06-0 | 8.46 | 10.24 | |
| Kruiskop Schroef M3X6 | ||||
| 002 | 652069-6 | 0.83 | 1.00 | |
| Veld | ||||
| 003 | 629248-1 | 11.16 | 13.50 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 210215-3 | |||
| Motor assy DUR190 | ||||
| 005 | 510449-1 | 23.75 | 28.74 | |
| Kogellager 609zz | ||||
| 006 | 210049-4 | 3.37 | 4.08 | |
| O-ring 24 | ||||
| 007 | 213380-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 008 | 210215-3 | |||
| Tandwiel 26 | ||||
| 009 | 221492-2 | 2.80 | 3.39 | |
| As DUR190 | ||||
| 010 | 327542-2 | 3.65 | 4.42 | |
| Kogellager 6001dw | ||||
| 011 | 211131-2 | 9.52 | 11.52 | |
| Kraagpin 4mm | ||||
| 012 | 256546-6 | 0.83 | 1.00 | |
| O-ring 5 | ||||
| 013 | 213021-5 | 0.83 | 1.00 | |
| Motorhuisset DUR190U | ||||
| 014 | 183P06-0 | 8.46 | 10.24 | |
| Drukveer 8 | ||||
| 015 | 233072-2 | 0.83 | 1.00 | |
| Afdekkap DUR190 | ||||
| 016 | 412408-0 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 266326-2 | |||
| Draaischijf DUR190 | ||||
| 018 | 140T23-7 | 5.22 | 6.32 | |
| Flensring DUR190 | ||||
| 019 | 347668-4 | 1.43 | 1.73 | |
| Inbusbout M5X25 Em404Mp | ||||
| 021 | 251513-6 | 0.83 | 1.00 | |
| Montagebeugel DUR190 | ||||
| 022 | 347667-6 | 1.43 | 1.73 | |
| Rubber bus 24 | ||||
| 023 | 424567-8 | 1.51 | 1.83 | |
| Lijnsnijder | ||||
| 024 | 346855-2 | 3.65 | 4.42 | |
| Maaikap DUR190 | ||||
| 025 | 412392-9 | 8.46 | 10.24 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026 | 266326-2 | |||
| Handgreep cpl DUR190U | ||||
| 027 | 144374-0 | 16.07 | 19.44 | |
| Inbusbout Ck M5x25mm | ||||
| 028 | 922241-7 | 0.83 | 1.00 | |
| Handvatbeugelplaat Rbc525 A | ||||
| 029 | 318272-6 | 1.72 | 2.08 | |
| Handgreephouder DUR369 | ||||
| 030 | 319705-4 | 4.08 | 4.94 | |
| Pijpklem DUR369 | ||||
| 032 | 319703-8 | 1.21 | 1.46 | |
| Inbusbout Ck M5x25mm | ||||
| 033 | 922241-7 | 0.83 | 1.00 | |
| Hanger | ||||
| 034 | 347116-3 | 1.21 | 1.46 | |
| Inbusbout M5X12 | ||||
| 035 | 922212-4 | 0.83 | 1.00 | |
| Kabelklem DUR369A | ||||
| 036 | 457458-8 | 0.83 | 1.00 | |
| Handgreepbeugel DUR190U | ||||
| 037 | 183N99-5 | 17.90 | 21.66 | |
| Borgmoer M5 DUR369A | ||||
| 037C10 | 252180-0 | 0.83 | 1.00 | |
| Controller sub DUR190 | ||||
| 038 | 140T18-0 | 19.80 | 23.96 | |
| Label A/U DUR190L | ||||
| 038C10 | 8010M7-8 | 1.24 | 1.50 | |
| Indicatielabel DUR190L | ||||
| 038C20 | 8010M8-6 | 1.02 | 1.23 | |
| Schakelaar | ||||
| 039 | 632E40-6 | 11.16 | 13.50 | |
| Deblokkeer handel | ||||
| 040 | 455629-1 | 2.80 | 3.39 | |
| Torsieveer 9 | ||||
| 041 | 233621-5 | 0.83 | 1.00 | |
| Schakelaarhandel | ||||
| 042 | 455816-2 | 3.65 | 4.42 | |
| Torsieveer 10 | ||||
| 043 | 233612-6 | 1.43 | 1.73 | |
| Klemstrip | ||||
| 044 | 687260-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 266326-2 | |||
| Handgreepbeugel DUR190U | ||||
| 046 | 183N99-5 | 17.90 | 21.66 | |
| Borgmoer M5 DUR369A | ||||
| 046C10 | 252180-0 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 047 | 266326-2 | |||
| Schroef 5x36 | ||||
| 048 | 911258-5 | 0.83 | 1.00 | |
| Steel DUR190U | ||||
| 049 | 140T20-3 | 16.07 | 19.44 | |
| Waarschuwinglabel DUR368A/L | ||||
| 049C10 | 819N87-3 | 2.80 | 3.39 | |
| Makita logo label | ||||
| 049C20 | 819312-8 | 2.80 | 3.39 | |
| Netsnoer | ||||
| 050 | 699090-4 | 9.52 | 11.52 | |
| Buisgreepbeugel | ||||
| 051 | 346248-3 | 1.01 | 1.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 052 | 266326-2 | |||
| Draadboom DUR190U | ||||
| 053 | 699148-9 | 10.81 | 13.08 | |
| Behuizingset DUR190 | ||||
| 054 | 183P07-8 | 7.44 | 9.00 | |
| Rubber pen 6 | ||||
| 054C10 | 263005-3 | 0.83 | 1.00 | |
| Controller DUR190 | ||||
| 055 | 620C56-1 | 102.31 | 123.80 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056 | 266326-2 | |||
| Klemstrip | ||||
| 057 | 687260-7 | 0.83 | 1.00 | |
| Behuizingset DUR190 | ||||
| 058 | 183P07-8 | 7.44 | 9.00 | |
| Rubber pen 6 | ||||
| 058C10 | 263005-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 059 | 266326-2 | |||
| Aansluitunit (3 contacten) | ||||
| 060 | 644809-6 | 4.08 | 4.94 | |
| Naamplaat DUR190U | ||||
| 062 | 857C93-4 | 2.80 | 3.39 | |
| Label serienr DUR190U | ||||
| 063 | 857C95-0 | 0.83 | 1.00 | |
