Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUR361U'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

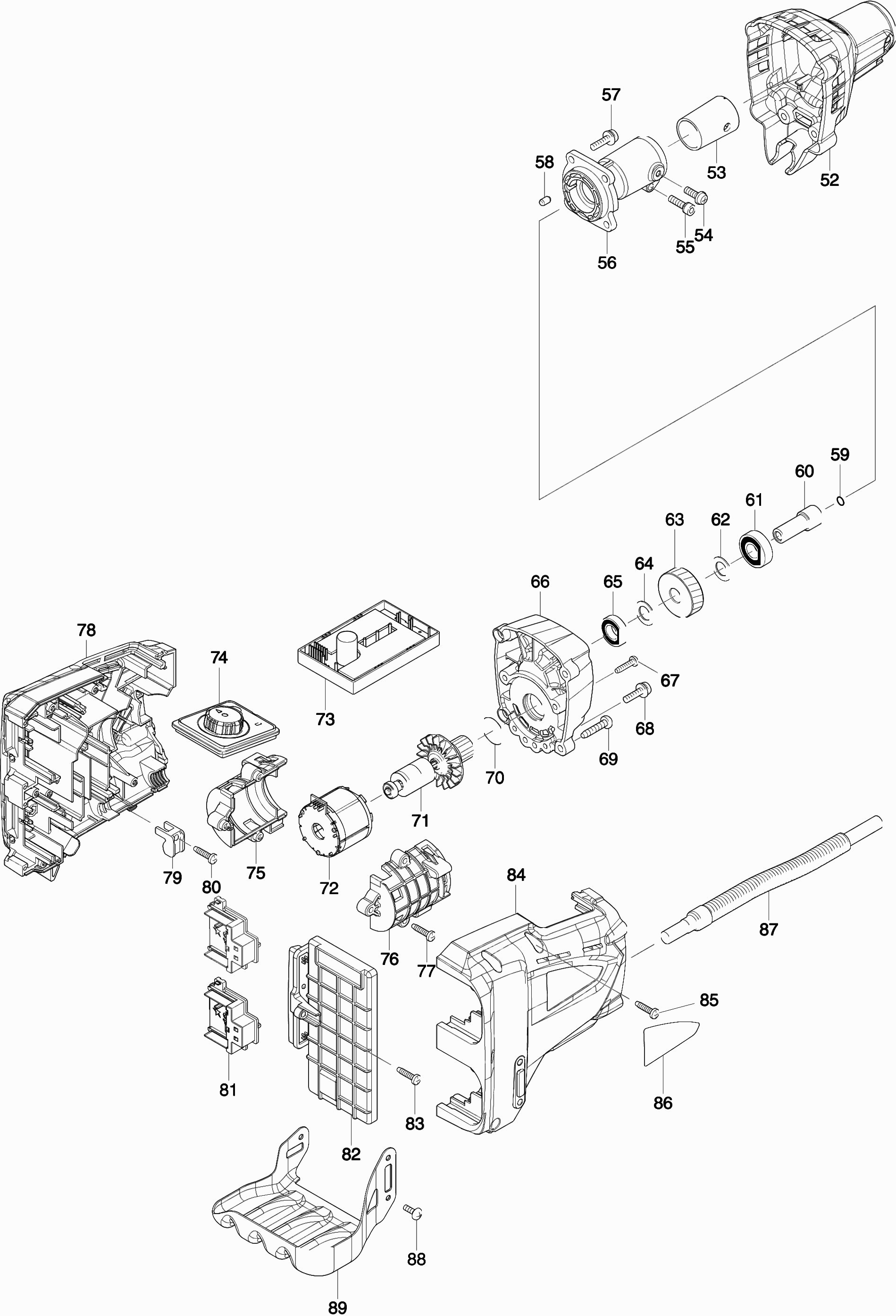

Tekeningen van de Makita DUR361U
Onderdelen lijst van de Makita DUR361U
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Handgreep | ||||
001 | 142636-0@141 | 28.73 | 34.76 | |
Handgreephouder Dur361 A | ||||
002 | 135395-3@141 | 6.74 | 8.16 | |
Inbusbout Ck M5x25mm | ||||
003 | 922241-7@141 | 0.83 | 1.00 | |
Handgreepbeugelplaat Rbc525 A | ||||
004 | 318272-6@141 | 1.72 | 2.08 | |
Handgreepbeugelplaat Dur361 | ||||
005 | 318273-4@141 | 3.22 | 3.90 | |
Handgreephouder Dur361 | ||||
006 | 318274-2@141 | 1.70 | 2.06 | |
Inbusbout M5X30 Sg1250 | ||||
007 | 922251-4@141 | 0.83 | 1.00 | |
Handgreepset Dur361 | ||||
009 | 187587-0@141 | 16.71 | 20.22 | |
Schakelaar sle6a2-33 | ||||
010 | 651533-4@141 | 3.83 | 4.63 | |
Bus | ||||
011 | 686015-7@141 | 0.83 | 1.00 | |
Blokkeerknop Dur361 | ||||
012 | 454298-5@141 | 0.83 | 1.00 | |
Drukveer 4 Dur361 | ||||
013 | 233114-2@141 | 0.83 | 1.00 | |
Schakelaarhandel Dur361 | ||||
014 | 454295-1@141 | 2.80 | 3.39 | |
Handgreepset Dur361 | ||||
015 | 187587-0@141 | 16.71 | 20.22 | |
Schakelaar | ||||
016 | 650704-0@141 | 9.54 | 11.54 | |
Drukveer 5 | ||||
017 | 234003-4@141 | 1.72 | 2.08 | |
Trekontlaster | ||||
018 | 687261-5@141 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
019 | 265A48-7@141 | 0.90 | 1.09 | |
Tapschroef 4x18 | ||||
020 | 265A48-7@141 | 0.90 | 1.09 | |
Schroef 5x35 | ||||
021 | 911256-9@141 | 0.83 | 1.00 | |
Hanger | ||||
022 | 168478-4@141 | 4.08 | 4.94 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
023 | 922228-9@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
024 | 424463-0@141 | |||
Steel Cmpl Dur361 | ||||
025 | 142648-3@141 | 46.85 | 56.69 | |
Makita logo label | ||||
025 | 819312-8@141 | 2.80 | 3.39 | |
Label Waarsch Dur361 | ||||
025 | 801H77-4@141 | 2.80 | 3.39 | |
Label Waarsch Dur361 | ||||
025A | 801H77-4@141 | 2.80 | 3.39 | |
Makita logo label | ||||
025B | 819312-8@141 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
026 | 324893-4@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
029 | 324893-4@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
030 | 257987-9@141 | |||
Borgring A | ||||
031 | 257986-1@141 | 2.80 | 3.39 | |
Kogellager 609zz | ||||
032 | 210049-4@141 | 3.37 | 4.08 | |
Borgring A | ||||
032 | 257986-1@141 | 2.80 | 3.39 | |
Kogellager 609zz | ||||
033 | 210049-4@141 | 3.37 | 4.08 | |
Oliebout Em4250 A | ||||
035 | 265578-2@141 | 1.43 | 1.73 | |
Schroef 5x25 | ||||
036 | 266805-0@141 | 1.01 | 1.22 | |
Afdekplaat | ||||
037 | 455026-1@141 | 2.80 | 3.39 | |
Schroef 5x12 | ||||
038 | 911213-7@141 | 0.83 | 1.00 | |
Tandwielset "b" | ||||
039 | 126439-0@141 | 34.36 | 41.58 | |
Kogellager 6000ddu | ||||
040 | 210020-8@141 | 4.58 | 5.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
041 | 257988-7@141 | |||
Ring Rbc230 A | ||||
042 | 326906-7@141 | 10.81 | 13.08 | |
Met.Schroef Ph2 M5X16Mm Ck A | ||||
043 | 922223-9@141 | 0.83 | 1.00 | |
Spanring Rbc230-260 A | ||||
044 | 168797-8@141 | 3.65 | 4.42 | |
Moer Em4250 A | ||||
045 | 264018-7@141 | 1.21 | 1.46 | |
Zeskantbout M5X20 Dur361 | ||||
046 | 266896-1@141 | 5.46 | 6.61 | |
Klem Tbv Beschermkap Dur361 | ||||
047 | 346785-7@141 | 3.37 | 4.08 | |
Revet 4Mm Dur361Z | ||||
048 | 261156-6@141 | 1.27 | 1.54 | |
Beschermkap Dur361Z | ||||
049 | 455172-0@141 | 11.32 | 13.70 | |
Tandwielhuis | ||||
052 | 454995-3@141 | 10.84 | 13.12 | |
Demper | ||||
053 | 424307-4@141 | 2.08 | 2.52 | |
Schroef 5x16 | ||||
054 | 911224-2@141 | 0.83 | 1.00 | |
Zeskant Bout 5X20 LF1000 A | ||||
055 | 265550-4@141 | 0.83 | 1.00 | |
Steelhouder | ||||
056 | 318560-1@141 | 28.73 | 34.76 | |
Schroef Vk 20mm | ||||
057 | 911233-1@141 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
058 | 263002-9@141 | 0.83 | 1.00 | |
O-Ring 6 An250/Bo3711 | ||||
059 | 213045-1@141 | 0.83 | 1.00 | |
Ashouder | ||||
060 | 325811-5@141 | 17.63 | 21.33 | |
Kogellager 6001zz | ||||
061 | 211148-5@141 | 8.46 | 10.24 | |
Sluitring 12 | ||||
062 | 253744-3@141 | 0.83 | 1.00 | |
Tandwiel 33 | ||||
063 | 227720-3@141 | 43.10 | 52.15 | |
Sluitring 12 | ||||
064 | 253744-3@141 | 0.83 | 1.00 | |
Kogellager 6901zz | ||||
065 | 211150-8@141 | 5.22 | 6.32 | |
Tandwielhuis | ||||
066 | 318559-6@141 | 34.36 | 41.58 | |
Tapschroef 4x18 | ||||
067 | 265A48-7@141 | 0.90 | 1.09 | |
Schroef Vk 20mm | ||||
068 | 911233-1@141 | 0.83 | 1.00 | |
Tapschroef 5x25 | ||||
069 | 266041-8@141 | 0.83 | 1.00 | |
O-ring 22 | ||||
070 | 213961-7@141 | 0.83 | 1.00 | |
Anker | ||||
071 | 619254-4@141 | 73.52 | 88.96 | |
Motor 2x18,0v | ||||
072 | 629123-1@141 | 84.94 | 102.78 | |
Toerenregelcircuit DUR362L A | ||||
073 | 620500-0@141 | 142.97 | 172.99 | |
Toerenregelcircuit DUR362L A | ||||
073-1 | 620500-0@141 | 142.97 | 172.99 | |
Subcircuit | ||||
074 | 142639-4@141 | 26.11 | 31.59 | |
Motorhuisset | ||||
075 | 188838-4@141 | 10.12 | 12.25 | |
Motorhuisset | ||||
076 | 188838-4@141 | 10.12 | 12.25 | |
Tapschroef 4x18 | ||||
077 | 265A48-7@141 | 0.90 | 1.09 | |
Motorhuis | ||||
078 | 187876-3@141 | 39.92 | 48.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
078-1 | 183B91-9@141 | |||
Trekontlaster | ||||
079 | 687261-5@141 | 0.83 | 1.00 | |
Tapschroef 4x18 | ||||
080 | 265A48-7@141 | 0.90 | 1.09 | |
Aansluitunit (3 contacten) | ||||
081 | 644808-8@141 | 3.65 | 4.42 | |
Adaptercircuit | ||||
082 | 142642-5@141 | 85.25 | 103.15 | |
Tapschroef 4x18 | ||||
083 | 265A48-7@141 | 0.90 | 1.09 | |
Motorhuis | ||||
084 | 187876-3@141 | 39.92 | 48.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
084-1 | 183B91-9@141 | |||
Tapschroef 4x18 | ||||
085 | 265A48-7@141 | 0.90 | 1.09 | |
Naamplaat Dur361Z | ||||
086 | 815N65-1@141 | 2.80 | 3.39 | |
Netsnoer Dur361Z | ||||
087 | 699060-3@141 | 17.92 | 21.68 | |
Schroef M4x12 | ||||
088 | 251314-2@141 | 0.83 | 1.00 | |
Beschermplaatplaat | ||||
089 | 346784-9@141 | 28.85 | 34.91 |
