Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUR364L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

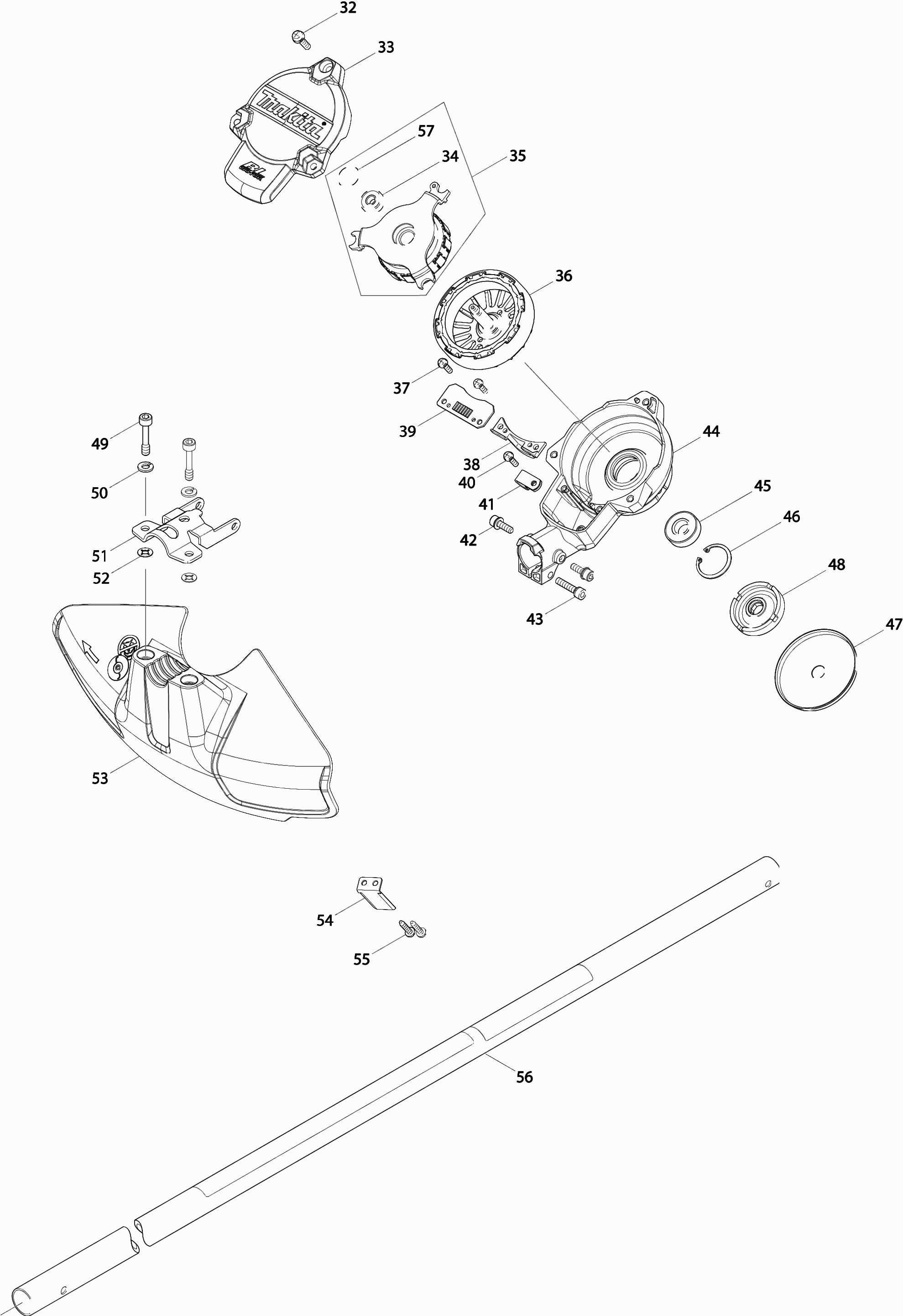

Tekeningen van de Makita DUR364L
Onderdelen lijst van de Makita DUR364L
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Handgreep set | ||||
| 001 | 183A19-1@141 | 14.24 | 17.23 | |
| Netsnoerset | ||||
| 002 | 699068-7@141 | 37.16 | 44.96 | |
| Trekontlaster | ||||
| 003 | 687261-5@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 266326-2@141 | |||
| Deblokkeer handel | ||||
| 005 | 455629-1@141 | 2.80 | 3.39 | |
| Torsieveer 9 | ||||
| 006 | 233621-5@141 | 0.83 | 1.00 | |
| Schakelaarhandel | ||||
| 007 | 455625-9@141 | 3.22 | 3.90 | |
| Schakelaar | ||||
| 008 | 632E26-0@141 | 11.32 | 13.70 | |
| Electronische regeling | ||||
| 009 | 143040-6@141 | 16.07 | 19.44 | |
| Torsieveer 10 | ||||
| 010 | 233612-6@141 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 922228-9@141 | |||
| Handgreep set | ||||
| 012 | 183A19-1@141 | 14.24 | 17.23 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 013 | 266326-2@141 | |||
| Netsnoerset | ||||
| 014 | 699067-9@141 | 26.11 | 31.59 | |
| Motorhuis | ||||
| 015 | 183A64-6@141 | 16.07 | 19.44 | |
| Rubber pen 6 | ||||
| 015A | 263005-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 016 | 266326-2@141 | |||
| Buisgreepbeugel | ||||
| 017 | 346248-3@141 | 1.01 | 1.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018 | 266326-2@141 | |||
| Trekontlaster | ||||
| 019 | 687261-5@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 020 | 266326-2@141 | |||
| Circuit | ||||
| 021 | 143061-8@141 | 158.02 | 191.20 | |
| Aansluitunit (3 contacten) | ||||
| 022 | 644808-8@141 | 3.65 | 4.42 | |
| Motorhuis | ||||
| 023 | 183A64-6@141 | 16.07 | 19.44 | |
| Rubber pen 6 | ||||
| 023A | 263005-3@141 | 0.83 | 1.00 | |
| Naamplaat Dur364l | ||||
| 024 | 850N97-1@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025 | 266326-2@141 | |||
| Schroef M4x12 | ||||
| 026 | 251314-2@141 | 0.83 | 1.00 | |
| Schroef M4x12 | ||||
| 027 | 251314-2@141 | 0.83 | 1.00 | |
| Batterijhouder | ||||
| 028 | 346858-6@141 | 10.81 | 13.08 | |
| Hanger | ||||
| 029 | 168478-4@141 | 4.08 | 4.94 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 030 | 922228-9@141 | |||
| Afstandhouder | ||||
| 031 | 451601-1@141 | 2.08 | 2.52 | |
| Schroef Vk 20mm | ||||
| 032 | 911233-1@141 | 0.83 | 1.00 | |
| Afdekkap | ||||
| 033 | 455626-7@141 | 4.58 | 5.54 | |
| Kogellager 607Zz A | ||||
| 034 | 211382-7@141 | 0.83 | 1.00 | |
| Veld | ||||
| 035 | 592E25-3@141 | 41.64 | 50.38 | |
| Motor | ||||
| 036 | 619360-5@141 | 131.15 | 158.69 | |
| Schroef 4X16 A | ||||
| 037 | 911526-6@141 | 0.83 | 1.00 | |
| Binnenschild | ||||
| 038 | 455628-3@141 | 1.21 | 1.46 | |
| Controller DUR368A | ||||
| 039 | 620562-8@141 | 16.07 | 19.44 | |
| Schroef 4X16 A | ||||
| 040 | 911526-6@141 | 0.83 | 1.00 | |
| Trekontlaster | ||||
| 041 | 687042-7@141 | 0.83 | 1.00 | |
| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 042 | 922223-9@141 | 0.83 | 1.00 | |
| Inbusbout Ck M5x25mm | ||||
| 043 | 922241-7@141 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 044 | 143039-1@141 | 31.62 | 38.26 | |
| Kogellager 6001dw | ||||
| 045 | 211131-2@141 | 9.52 | 11.52 | |
| Borgring R-28 | ||||
| 046 | 962106-1@141 | 0.83 | 1.00 | |
| Afschermplaat | ||||
| 047 | 346857-8@141 | 1.72 | 2.08 | |
| Beschermring | ||||
| 048 | 319245-2@141 | 11.68 | 14.13 | |
| Inbusbout M6x30 | ||||
| 049 | 266579-3@141 | 0.83 | 1.00 | |
| Veerring 6 A | ||||
| 050 | 253903-9@141 | 0.83 | 1.00 | |
| Montagebeugel | ||||
| 051 | 346073-2@141 | 2.93 | 3.55 | |
| Revet | ||||
| 052 | 413143-3@141 | 0.83 | 1.00 | |
| Beschermkap | ||||
| 053 | 455622-5@141 | 13.19 | 15.96 | |
| Lijnsnijder | ||||
| 054 | 346855-2@141 | 3.65 | 4.42 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 266326-2@141 | |||
| Steel cpl | ||||
| 056 | 143011-3@141 | 19.80 | 23.96 | |
| Veiligheidslabel Dur364L | ||||
| 056A | 805V85-1@141 | 1.02 | 1.23 | |
| Makita logo label | ||||
| 056B | 819312-8@141 | 2.80 | 3.39 | |
| O-ring 19 | ||||
| 057 | 213325-5@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 058 | 802H58-1@141 | |||
| Ring 14 | ||||
| 059 | 326586-9@141 | 2.44 | 2.95 | |
