Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUR368A'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

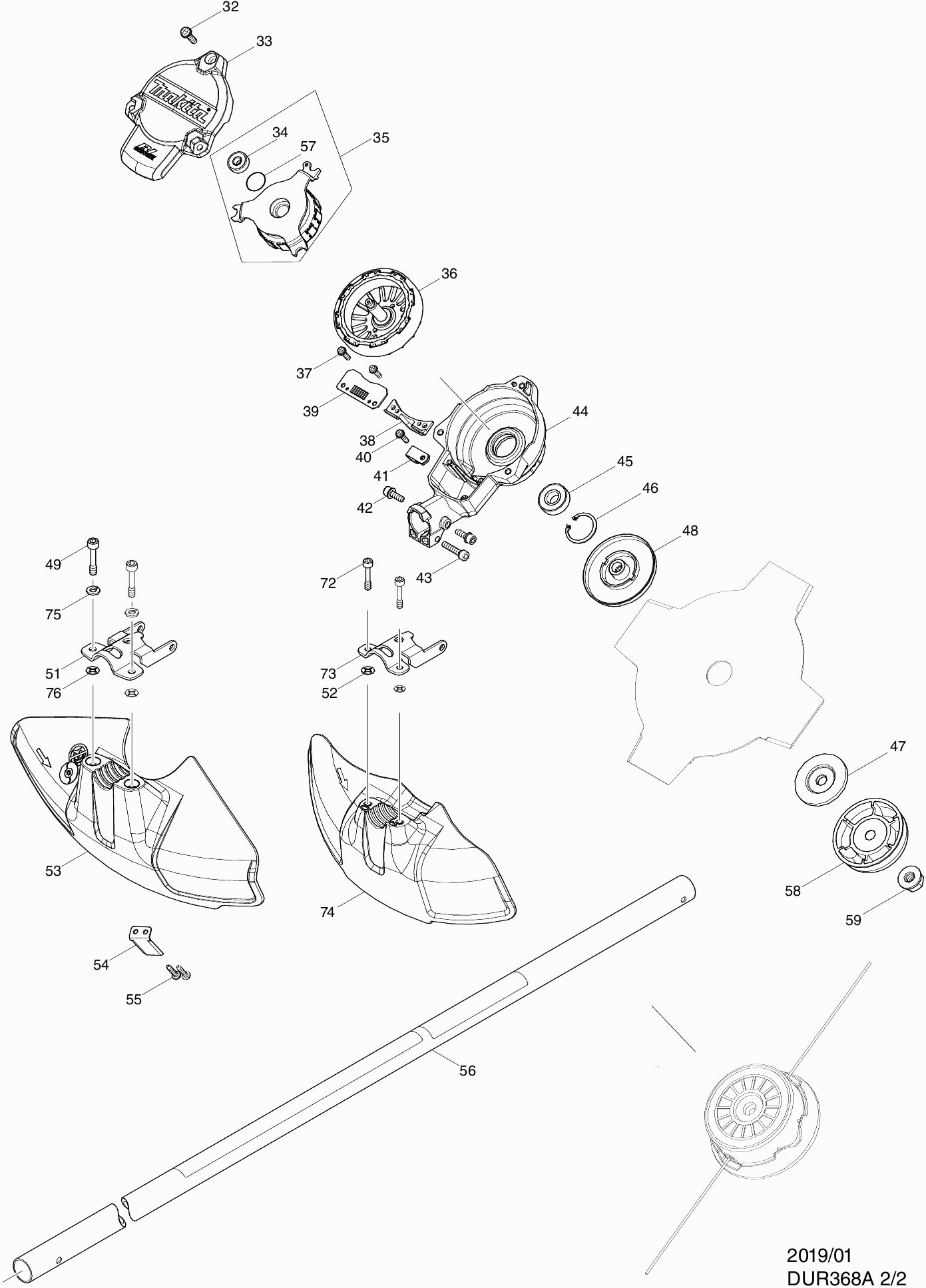

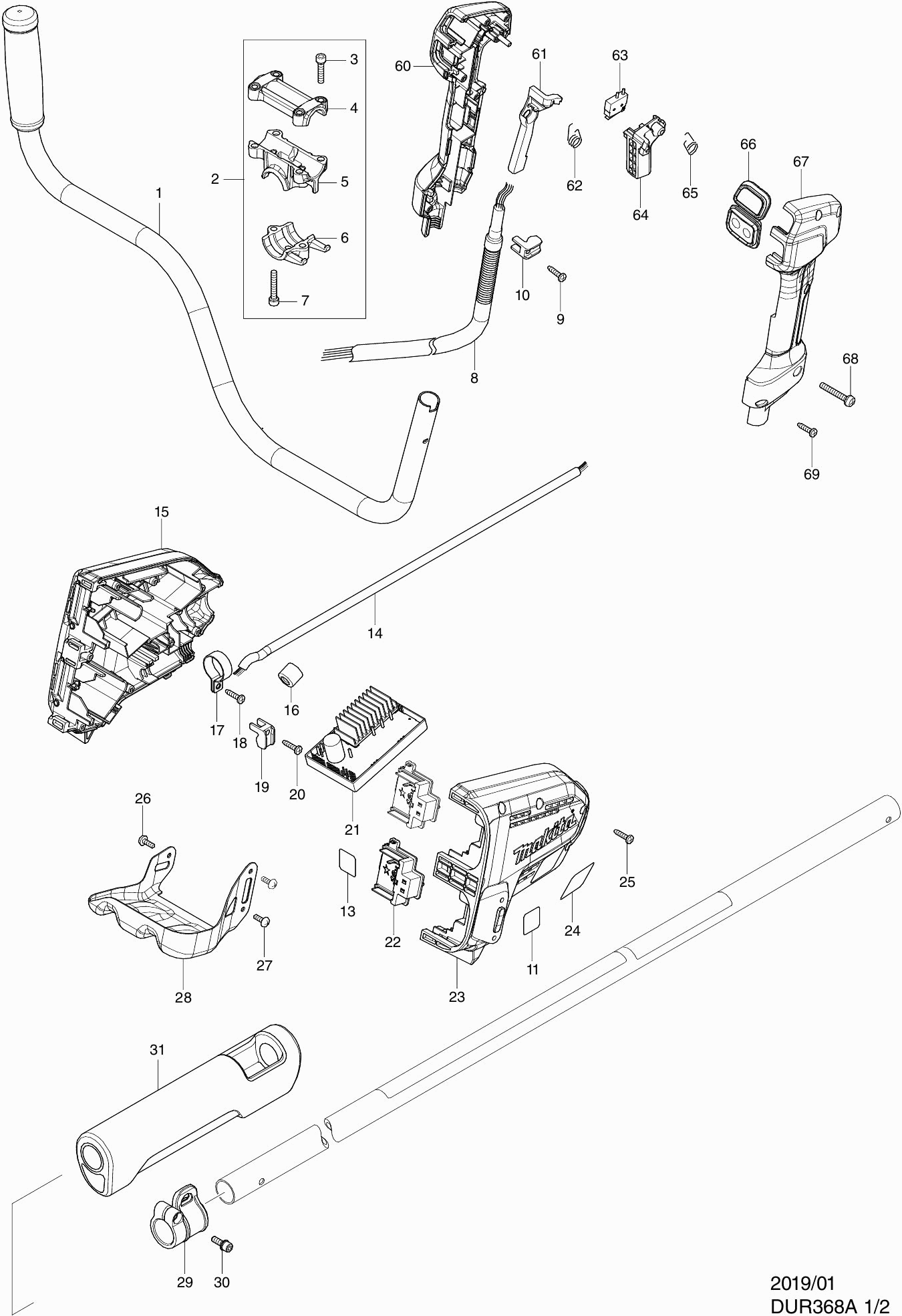

Tekeningen van de Makita DUR368A
Onderdelen lijst van de Makita DUR368A
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Handgreep 19 DUR368A | ||||
001 | 140L83-1@141 | 17.90 | 21.66 | |
Handgreephouder Dur361 A | ||||
002 | 135395-3@141 | 6.74 | 8.16 | |
Inbusbout Ck M5x25mm | ||||
003 | 922241-7@141 | 0.83 | 1.00 | |
Handgreepbeugelplaat Rbc525 A | ||||
004 | 318272-6@141 | 1.72 | 2.08 | |
Handgreepbeugelplaat Dur361 | ||||
005 | 318273-4@141 | 3.22 | 3.90 | |
Handgreephouder Dur361 | ||||
006 | 318274-2@141 | 1.70 | 2.06 | |
Inbusbout M5X30 Sg1250 | ||||
007 | 922251-4@141 | 0.83 | 1.00 | |
Draadboom DUR368L | ||||
008 | 699118-8@141 | 11.19 | 13.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
009 | 266326-2@141 | |||
Klemstrip | ||||
010 | 687260-7@141 | 0.83 | 1.00 | |
Label 92Db | ||||
011 | 807E85-5@141 | 2.80 | 3.39 | |
Label serienr DUR368A | ||||
013 | 855V64-9@141 | 0.83 | 1.00 | |
Netsnoerset | ||||
014 | 699067-9@141 | 26.11 | 31.59 | |
Motorhuis DUR368L | ||||
015 | 183L33-3@141 | 17.90 | 21.66 | |
Rubber pen 6 | ||||
015C10 | 263005-3@141 | 0.83 | 1.00 | |
Borgmoer M4x7mm | ||||
015C20 | 252126-6@141 | 0.83 | 1.00 | |
Lijn filter | ||||
016 | 688163-8@141 | 0.83 | 1.00 | |
Buisgreepbeugel | ||||
017 | 346248-3@141 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
018 | 266326-2@141 | |||
Klemstrip | ||||
019 | 687260-7@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
020 | 266326-2@141 | |||
Stroomcircuit DUR368A | ||||
021 | 620A36-5@141 | 135.10 | 163.47 | |
Stroomcircuit DUR368A | ||||
021A | 620A36-5@141 | 135.10 | 163.47 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
021B | 620J84-8@141 | |||
Aansluitunit (3 contacten) | ||||
022 | 644808-8@141 | 3.65 | 4.42 | |
Motorhuis DUR368L | ||||
023 | 183L33-3@141 | 17.90 | 21.66 | |
Rubber pen 6 | ||||
023C10 | 263005-3@141 | 0.83 | 1.00 | |
Borgmoer M4x7mm | ||||
023C20 | 252126-6@141 | 0.83 | 1.00 | |
Naamplaat DUR368A | ||||
024 | 855V55-0@141 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
025 | 266326-2@141 | |||
Schroef M4x12 | ||||
026 | 251314-2@141 | 0.83 | 1.00 | |
Schroef M4x12 | ||||
027 | 251314-2@141 | 0.83 | 1.00 | |
Batterijhouder | ||||
028 | 346858-6@141 | 10.81 | 13.08 | |
Hanger | ||||
029 | 168478-4@141 | 4.08 | 4.94 | |
Inbusbout M5x18mm | ||||
030 | 266787-6@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
031 | 424463-0@141 | |||
Schroef Vk 20mm | ||||
032 | 911233-1@141 | 0.83 | 1.00 | |
Afdekkap | ||||
033 | 455626-7@141 | 4.58 | 5.54 | |
Kogellager 607Zz A | ||||
034 | 211382-7@141 | 0.83 | 1.00 | |
Veld | ||||
035 | 592E25-3@141 | 41.64 | 50.38 | |
Veld | ||||
035A | 592E25-3@141 | 41.64 | 50.38 | |
Veld | ||||
035B | 592E25-3@141 | 41.64 | 50.38 | |
Anker Dur365 A | ||||
036 | 619462-7@141 | 80.00 | 96.80 | |
Schroef 4X16 A | ||||
037 | 911526-6@141 | 0.83 | 1.00 | |
Binnenschild | ||||
038 | 455628-3@141 | 1.21 | 1.46 | |
Controller DUR368A | ||||
039 | 620562-8@141 | 16.07 | 19.44 | |
Controller DUR368A | ||||
039A | 620562-8@141 | 16.07 | 19.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039B | 620J62-8@141 | |||
Schroef 4X16 A | ||||
040 | 911526-6@141 | 0.83 | 1.00 | |
Trekontlaster | ||||
041 | 687042-7@141 | 0.83 | 1.00 | |
Met.Schroef Ph2 M5X16Mm Ck A | ||||
042 | 922223-9@141 | 0.83 | 1.00 | |
Inbusbout Ck M5x25mm | ||||
043 | 922241-7@141 | 0.83 | 1.00 | |
Motorhuis | ||||
044 | 143039-1@141 | 31.62 | 38.26 | |
Kogellager 6001dw | ||||
045 | 211131-2@141 | 9.52 | 11.52 | |
Borgring R-28 | ||||
046 | 962106-1@141 | 0.83 | 1.00 | |
Borgring | ||||
047 | 346355-2@141 | 9.52 | 11.52 | |
Beschermring G DUR368A | ||||
048 | 140L84-9@141 | 7.44 | 9.00 | |
Inbusbout M6x30 | ||||
049 | 266579-3@141 | 0.83 | 1.00 | |
Montagebeugel | ||||
051 | 346073-2@141 | 2.93 | 3.55 | |
Revet 4Mm Dur361Z | ||||
052 | 261156-6@141 | 1.27 | 1.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
053 | 455926-5@141 | |||
Lijnsnijder | ||||
054 | 346855-2@141 | 3.65 | 4.42 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
055 | 266326-2@141 | |||
Steel O DUR368A | ||||
056 | 140L89-9@141 | 21.87 | 26.46 | |
Makita logo label | ||||
056C10 | 819312-8@141 | 2.80 | 3.39 | |
Waarschuwinglabel DUR368A/L | ||||
056C20 | 819N87-3@141 | 2.80 | 3.39 | |
O-ring 19 | ||||
057 | 213325-5@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
058 | 168526-9@141 | |||
Moer M10 | ||||
059 | 264025-0@141 | 2.08 | 2.52 | |
Handgreepset | ||||
060 | 183A77-7@141 | 17.90 | 21.66 | |
Deblokkeer handel | ||||
061 | 455629-1@141 | 2.80 | 3.39 | |
Torsieveer 9 | ||||
062 | 233621-5@141 | 0.83 | 1.00 | |
Schakelaar | ||||
063 | 632E40-6@141 | 11.16 | 13.50 | |
Schakelaarhandel | ||||
064 | 455816-2@141 | 3.65 | 4.42 | |
Torsieveer 10 | ||||
065 | 233612-6@141 | 1.43 | 1.73 | |
Sub Controller Dur368A | ||||
066 | 140L81-5@141 | 21.87 | 26.46 | |
Label I/O DUR368A/L | ||||
066C10 | 819N38-6@141 | 2.80 | 3.39 | |
Indicatielabel Dur368A/L | ||||
066C20 | 819N39-4@141 | 1.02 | 1.23 | |
Handgreepset | ||||
067 | 183A77-7@141 | 17.90 | 21.66 | |
Schroef 5x36 | ||||
068 | 911258-5@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
069 | 266326-2@141 | |||
Zeskantbout M5X20 Dur361 | ||||
072 | 266896-1@141 | 5.46 | 6.61 | |
Klem Tbv Beschermkap Dur361 | ||||
073 | 346785-7@141 | 3.37 | 4.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
074 | 455815-4@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
075 | 253428-3@141 | |||
Revet | ||||
076 | 413143-3@141 | 0.83 | 1.00 |
