Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUR368L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

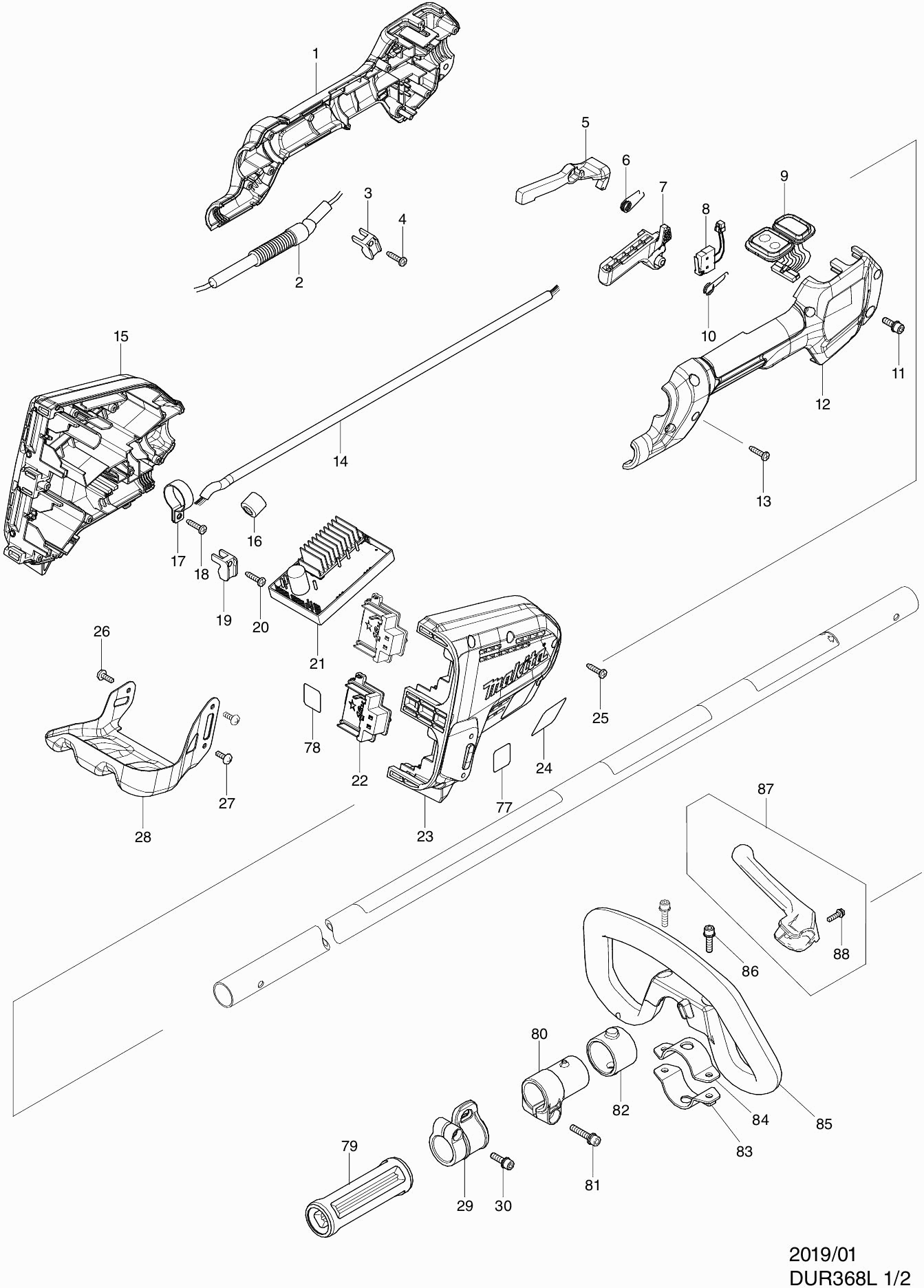

Tekeningen van de Makita DUR368L
Onderdelen lijst van de Makita DUR368L
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Handgreep set | ||||
| 001 | 183A19-1 | 14.24 | 17.23 | |
| Draadboom DUR368A | ||||
| 002 | 699119-6 | 9.54 | 11.54 | |
| Klemstrip | ||||
| 003 | 687260-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 266326-2 | |||
| Deblokkeer handel | ||||
| 005 | 455629-1 | 2.80 | 3.39 | |
| Torsieveer 9 | ||||
| 006 | 233621-5 | 0.83 | 1.00 | |
| Schakelaarhandel | ||||
| 007 | 455625-9 | 3.22 | 3.90 | |
| Schakelaar | ||||
| 008 | 632E26-0 | 11.32 | 13.70 | |
| Sub Controller Dur368A | ||||
| 009 | 140L81-5 | 21.87 | 26.46 | |
| Label I/O DUR368A/L | ||||
| 009C10 | 819N38-6 | 2.80 | 3.39 | |
| Indicatielabel Dur368A/L | ||||
| 009C20 | 819N39-4 | 1.02 | 1.23 | |
| Torsieveer 10 | ||||
| 010 | 233612-6 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 922228-9 | |||
| Handgreep set | ||||
| 012 | 183A19-1 | 14.24 | 17.23 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 013 | 266326-2 | |||
| Netsnoerset | ||||
| 014 | 699067-9 | 26.11 | 31.59 | |
| Motorhuis DUR368L | ||||
| 015 | 183L33-3 | 17.90 | 21.66 | |
| Rubber pen 6 | ||||
| 015C10 | 263005-3 | 0.83 | 1.00 | |
| Borgmoer M4x7mm | ||||
| 015C20 | 252126-6 | 0.83 | 1.00 | |
| Lijn filter | ||||
| 016 | 688163-8 | 0.83 | 1.00 | |
| Buisgreepbeugel | ||||
| 017 | 346248-3 | 1.01 | 1.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018 | 266326-2 | |||
| Klemstrip | ||||
| 019 | 687260-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 020 | 266326-2 | |||
| Stroomcircuit DUR368A | ||||
| 021 | 620A36-5 | 135.10 | 163.47 | |
| Stroomcircuit DUR368A | ||||
| 021A | 620A36-5 | 135.10 | 163.47 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 021B | 620J84-8 | |||
| Aansluitunit (3 contacten) | ||||
| 022 | 644808-8 | 3.65 | 4.42 | |
| Motorhuis DUR368L | ||||
| 023 | 183L33-3 | 17.90 | 21.66 | |
| Rubber pen 6 | ||||
| 023C10 | 263005-3 | 0.83 | 1.00 | |
| Borgmoer M4x7mm | ||||
| 023C20 | 252126-6 | 0.83 | 1.00 | |
| Naamplaat DUR368L | ||||
| 024 | 855V75-4 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025 | 266326-2 | |||
| Schroef M4x12 | ||||
| 026 | 251314-2 | 0.83 | 1.00 | |
| Schroef M4x12 | ||||
| 027 | 251314-2 | 0.83 | 1.00 | |
| Batterijhouder | ||||
| 028 | 346858-6 | 10.81 | 13.08 | |
| Hanger | ||||
| 029 | 168478-4 | 4.08 | 4.94 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 030 | 922228-9 | |||
| Schroef Vk 20mm | ||||
| 032 | 911233-1 | 0.83 | 1.00 | |
| Afdekkap | ||||
| 033 | 455626-7 | 4.58 | 5.54 | |
| Kogellager 607Zz A | ||||
| 034 | 211382-7 | 0.83 | 1.00 | |
| Veld | ||||
| 035 | 592E25-3 | 41.64 | 50.38 | |
| Veld | ||||
| 035A | 592E25-3 | 41.64 | 50.38 | |
| Veld | ||||
| 035B | 592E25-3 | 41.64 | 50.38 | |
| Anker Dur365 A | ||||
| 036 | 619462-7 | 80.00 | 96.80 | |
| Schroef 4X16 A | ||||
| 037 | 911526-6 | 0.83 | 1.00 | |
| Binnenschild | ||||
| 038 | 455628-3 | 1.21 | 1.46 | |
| Niet meer leverbaar, geen vervanging | ||||
| 039 | 620562-8 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 039A | 620562-8 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 039B | 620J62-8 | |||
| Schroef 4X16 A | ||||
| 040 | 911526-6 | 0.83 | 1.00 | |
| Trekontlaster | ||||
| 041 | 687042-7 | 0.83 | 1.00 | |
| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 042 | 922223-9 | 0.83 | 1.00 | |
| Inbusbout Ck M5x25mm | ||||
| 043 | 922241-7 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 044 | 143039-1 | 31.62 | 38.26 | |
| Kogellager 6001dw | ||||
| 045 | 211131-2 | 9.52 | 11.52 | |
| Borgring R-28 | ||||
| 046 | 962106-1 | 0.83 | 1.00 | |
| Borgring | ||||
| 047 | 346355-2 | 9.52 | 11.52 | |
| Beschermring G DUR368A | ||||
| 048 | 140L84-9 | 7.44 | 9.00 | |
| Inbusbout M6x30 | ||||
| 049 | 266579-3 | 0.83 | 1.00 | |
| Montagebeugel | ||||
| 051 | 346073-2 | 2.93 | 3.55 | |
| Revet 4Mm Dur361Z | ||||
| 052 | 261156-6 | 1.27 | 1.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 053 | 455926-5 | |||
| Lijnsnijder | ||||
| 054 | 346855-2 | 3.65 | 4.42 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 266326-2 | |||
| Steel O DUR368A | ||||
| 056 | 140L89-9 | 21.87 | 26.46 | |
| Makita logo label | ||||
| 056C10 | 819312-8 | 2.80 | 3.39 | |
| Waarschuwinglabel DUR368A/L | ||||
| 056C20 | 819N87-3 | 2.80 | 3.39 | |
| O-ring 19 | ||||
| 057 | 213325-5 | 0.83 | 1.00 | |
| Moer M10 | ||||
| 059 | 264025-0 | 2.08 | 2.52 | |
| Zeskantbout M5X20 Dur361 | ||||
| 072 | 266896-1 | 5.46 | 6.61 | |
| Klem Tbv Beschermkap Dur361 | ||||
| 073 | 346785-7 | 3.37 | 4.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 074 | 455815-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 075 | 253428-3 | |||
| Revet | ||||
| 076 | 413143-3 | 0.83 | 1.00 | |
| Label 92Db | ||||
| 077 | 807E85-5 | 2.80 | 3.39 | |
| Label Serie Dur368l | ||||
| 078 | 855V83-5 | 0.83 | 1.00 | |
| Afstandhouder | ||||
| 079 | 451601-1 | 2.08 | 2.52 | |
| Pijphouder Dux60 | ||||
| 080 | 457269-1 | 1.43 | 1.73 | |
| Vleugelbout M5X25Mm | ||||
| 081 | 922244-1 | 1.00 | 1.21 | |
| Demper Dux60 | ||||
| 082 | 424942-8 | 1.21 | 1.46 | |
| Klembeugel 35, Onder | ||||
| 083 | 347114-7 | 1.21 | 1.46 | |
| Klembeugel 35, Boven | ||||
| 084 | 347113-9 | 0.83 | 1.00 | |
| Handgreep D DUR368L | ||||
| 085 | 457267-5 | 11.19 | 13.54 | |
| Inbusbout M5X20 | ||||
| 086 | 922234-4 | 0.83 | 1.00 | |
| Hendel Compleet Dux60 | ||||
| 087 | 144315-6 | 3.65 | 4.42 | |
| Schroef 4X16 A | ||||
| 088 | 911526-6 | 0.83 | 1.00 | |
