Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUX60'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

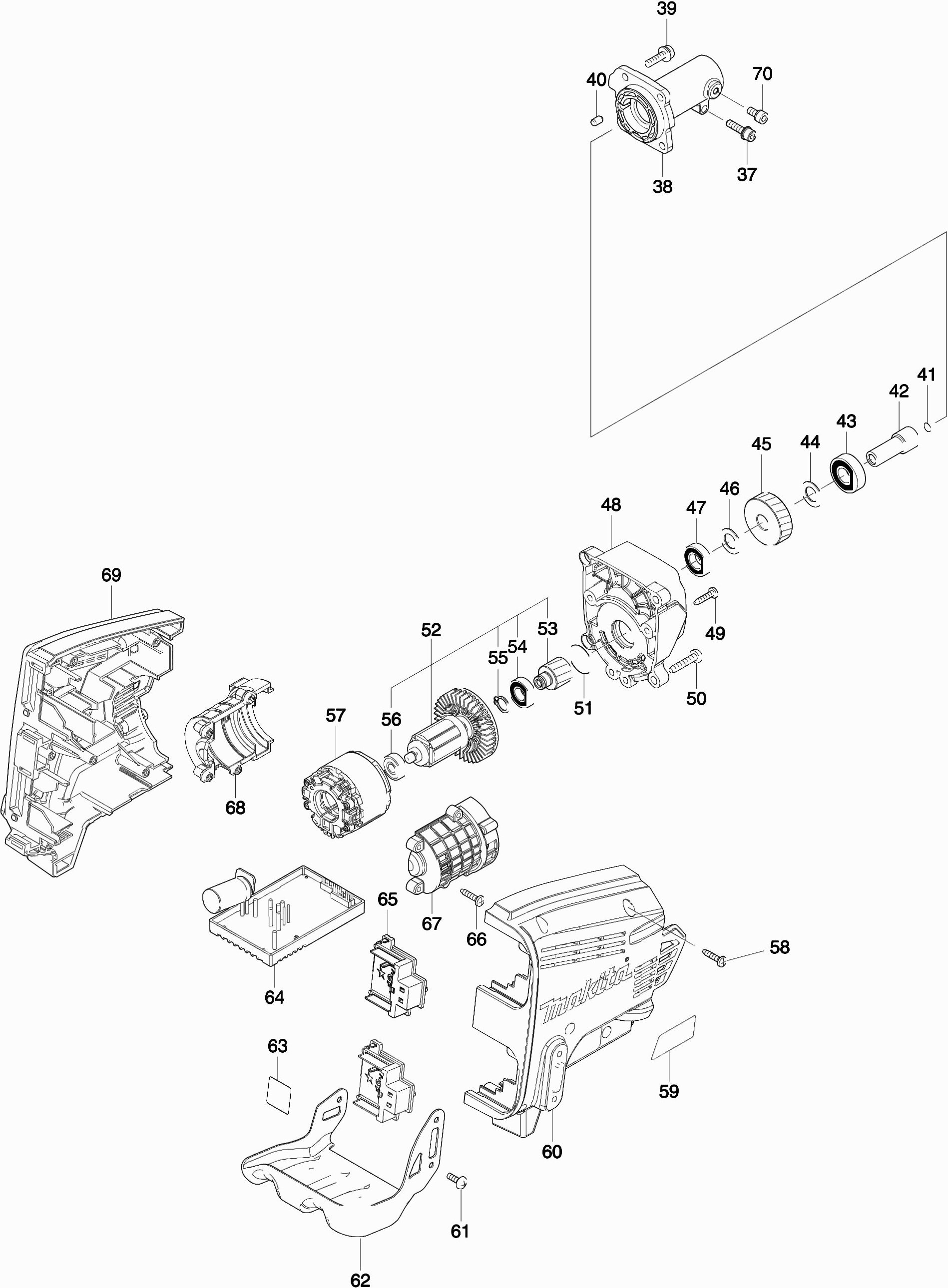

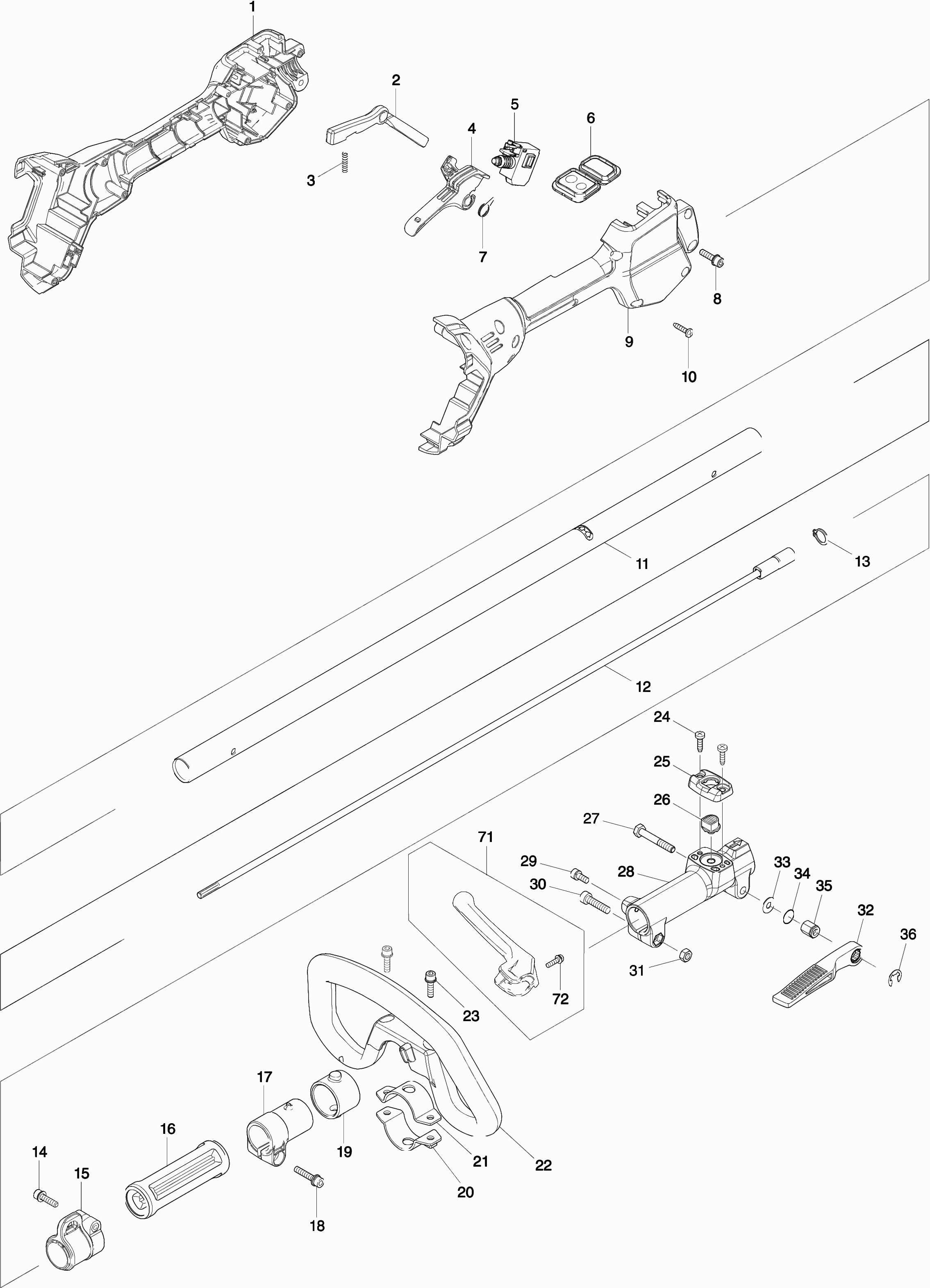

Tekeningen van de Makita DUX60
Onderdelen lijst van de Makita DUX60
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Behuizing Dux360 | ||||
| 001 | 183G31-7@141 | 19.88 | 24.05 | |
| Zeskant moer M5 | ||||
| 001C10 | 931202-6@141 | 0.83 | 1.00 | |
| Deblokkeer Handel Dux60 | ||||
| 002 | 457773-0@141 | 2.80 | 3.39 | |
| Drukveer 4 | ||||
| 003 | 233101-1@141 | 0.83 | 1.00 | |
| Schakelaarhandel Dux60 | ||||
| 004 | 457771-4@141 | 4.09 | 4.95 | |
| Schakelaar c3jw-1p | ||||
| 005 | 650709-0@141 | 14.23 | 17.22 | |
| Subregelcircuit Dux60 | ||||
| 006 | 144570-0@141 | 37.16 | 44.96 | |
| Torsieveer 11 | ||||
| 007 | 233540-5@141 | 1.27 | 1.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 008 | 922233-6@141 | |||
| Behuizing Dux360 | ||||
| 009 | 183G31-7@141 | 19.88 | 24.05 | |
| Zeskant moer M5 | ||||
| 009C10 | 931202-6@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010 | 266326-2@141 | |||
| As | ||||
| 011 | 141499-1@141 | 21.70 | 26.26 | |
| Waarschuwingslabel | ||||
| 011 | 898125-0@141 | 8.46 | 10.24 | |
| Binnenas | ||||
| 012 | 141238-9@141 | 16.84 | 20.38 | |
| Borgring S-12 | ||||
| 013 | 961052-5@141 | 0.83 | 1.00 | |
| Inbusbout 5x20 | ||||
| 014 | 922232-8@141 | 1.01 | 1.22 | |
| Hanger | ||||
| 015 | 168478-4@141 | 4.08 | 4.94 | |
| Zeskant moer M5 | ||||
| 015C10 | 931202-6@141 | 0.83 | 1.00 | |
| Afstandhouder | ||||
| 016 | 451601-1@141 | 2.08 | 2.52 | |
| Pijphouder Dux60 | ||||
| 017 | 457269-1@141 | 1.43 | 1.73 | |
| Vleugelbout M5X25Mm | ||||
| 018 | 922244-1@141 | 1.00 | 1.21 | |
| Demper Dux60 | ||||
| 019 | 424942-8@141 | 1.21 | 1.46 | |
| Klembeugel 35, Onder | ||||
| 020 | 347114-7@141 | 1.21 | 1.46 | |
| Klembeugel 35, Boven | ||||
| 021 | 347113-9@141 | 0.83 | 1.00 | |
| Beugelhandgreep Dux60 | ||||
| 022 | 457772-2@141 | 11.19 | 13.54 | |
| Rubber pen 6 | ||||
| 022C10 | 263005-3@141 | 0.83 | 1.00 | |
| Inbusbout 5x20 | ||||
| 023 | 922232-8@141 | 1.01 | 1.22 | |
| Tapschroef Ct4x16 | ||||
| 024 | 266034-5@141 | 0.83 | 1.00 | |
| Kap tbv ontgrendelknop | ||||
| 025 | 452840-6@141 | 1.21 | 1.46 | |
| Ontgrendelknop | ||||
| 026 | 452839-1@141 | 1.01 | 1.22 | |
| Inbusbout M6X40 | ||||
| 027 | 265596-0@141 | 0.83 | 1.00 | |
| Verbindingsstuk | ||||
| 028 | 312D49-5@141 | 15.29 | 18.50 | |
| Inbusbout 5x12 | ||||
| 029 | 922211-6@141 | 0.83 | 1.00 | |
| Inbusbout M6X25 P * | ||||
| 030 | 922342-1@141 | 0.83 | 1.00 | |
| Zeskant moer M6 | ||||
| 031 | 931302-2@141 | 0.83 | 1.00 | |
| Hefboom | ||||
| 032 | 272268-0@141 | 2.08 | 2.52 | |
| Dunne ring 6 | ||||
| 033 | 253332-6@141 | 0.83 | 1.00 | |
| O-ring 11 | ||||
| 034 | 213105-9@141 | 0.83 | 1.00 | |
| Zeskantmoer M6 | ||||
| 035 | 252159-1@141 | 2.08 | 2.52 | |
| Stopring E-8 | ||||
| 036 | 259054-6@141 | 0.83 | 1.00 | |
| Inbusbout 5x20 | ||||
| 037 | 922232-8@141 | 1.01 | 1.22 | |
| Steelsteun Dux60 | ||||
| 038 | 319609-0@141 | 12.55 | 15.19 | |
| Schroef Vk 20mm | ||||
| 039 | 911233-1@141 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 040 | 263002-9@141 | 0.83 | 1.00 | |
| O-Ring 6 An250/Bo3711 | ||||
| 041 | 213045-1@141 | 0.83 | 1.00 | |
| Ashouder | ||||
| 042 | 325811-5@141 | 17.63 | 21.33 | |
| Kogellager 6001zz | ||||
| 043 | 211148-5@141 | 8.46 | 10.24 | |
| Sluitring 12 | ||||
| 044 | 253744-3@141 | 0.83 | 1.00 | |
| Tandwiel 33 | ||||
| 045 | 227720-3@141 | 43.10 | 52.15 | |
| Sluitring 12 | ||||
| 046 | 253744-3@141 | 0.83 | 1.00 | |
| Kogellager 6901zz | ||||
| 047 | 211150-8@141 | 5.22 | 6.32 | |
| Tandwielhuis Dux`60 | ||||
| 048 | 319608-2@141 | 12.55 | 15.19 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 049 | 266326-2@141 | |||
| Tapschroef 5x25 | ||||
| 050 | 266041-8@141 | 0.83 | 1.00 | |
| O-ring 22 | ||||
| 051 | 213961-7@141 | 0.83 | 1.00 | |
| Anker Dux60 | ||||
| 052 | 519447-2@141 | 31.62 | 38.26 | |
| Tandwiel 16 Dux60 | ||||
| 053 | 227721-1@141 | 4.58 | 5.54 | |
| Kogellager 6900Ddw DUX60 A | ||||
| 054 | 210258-5@141 | 4.73 | 5.72 | |
| Borgring S-10 | ||||
| 055 | 257408-1@141 | 0.95 | 1.15 | |
| Kogellager 607Zz A | ||||
| 056 | 211382-7@141 | 0.83 | 1.00 | |
| Veld Dux60 | ||||
| 057 | 629269-3@141 | 37.12 | 44.92 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 058 | 266326-2@141 | |||
| Naamplaat Dux60 | ||||
| 059 | 853S61-1@141 | 2.80 | 3.39 | |
| Behuizing Dux60 | ||||
| 060 | 183G29-4@141 | 17.92 | 21.68 | |
| Rubber pen 6 | ||||
| 060C10 | 263005-3@141 | 0.83 | 1.00 | |
| Borgmoer M4x7mm | ||||
| 060C20 | 252126-6@141 | 0.83 | 1.00 | |
| Schroef M4x12 | ||||
| 061 | 251314-2@141 | 0.83 | 1.00 | |
| Batterijhouder | ||||
| 062 | 346858-6@141 | 10.81 | 13.08 | |
| Serienummer Label Dux60 | ||||
| 063 | 853S66-1@141 | 2.80 | 3.39 | |
| Controller Dux60 | ||||
| 064 | 620676-3@141 | 174.88 | 211.60 | |
| Aansluitunit (3 contacten) | ||||
| 065 | 644809-6@141 | 4.08 | 4.94 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 066 | 266326-2@141 | |||
| Motorhuisset Dux60 | ||||
| 067 | 183G30-9@141 | 5.24 | 6.34 | |
| Motorhuisset Dux60 | ||||
| 068 | 183G30-9@141 | 5.24 | 6.34 | |
| Behuizing Dux60 | ||||
| 069 | 183G29-4@141 | 17.92 | 21.68 | |
| Rubber pen 6 | ||||
| 069C10 | 263005-3@141 | 0.83 | 1.00 | |
| Borgmoer M4x7mm | ||||
| 069C20 | 252126-6@141 | 0.83 | 1.00 | |
| Inbusbout 5x12 | ||||
| 070 | 922211-6@141 | 0.83 | 1.00 | |
| Hendel Compleet Dux60 | ||||
| 071 | 144315-6@141 | 3.65 | 4.42 | |
| Schroef 4X16 A | ||||
| 072 | 911526-6@141 | 0.83 | 1.00 | |
