Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DVC156L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

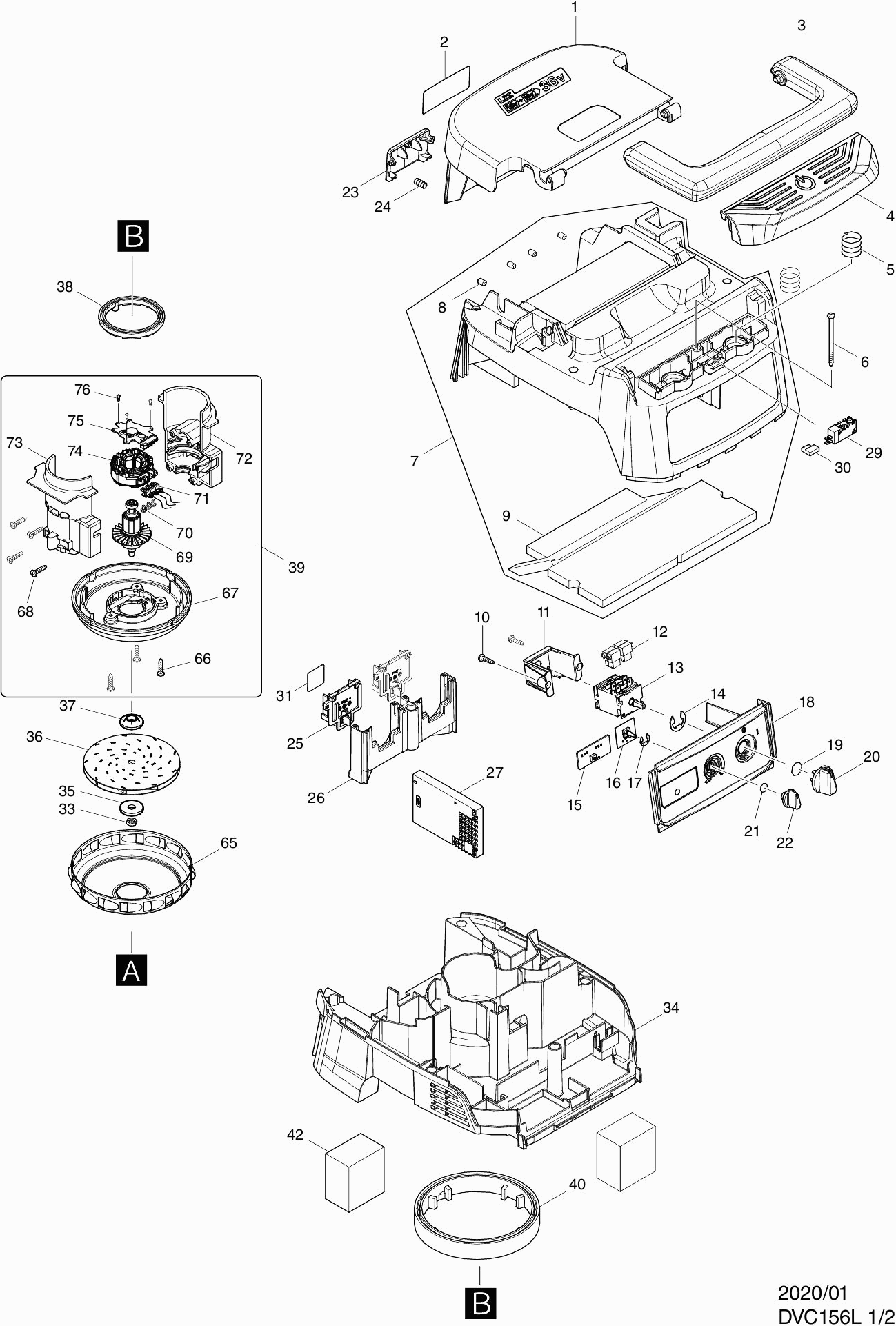

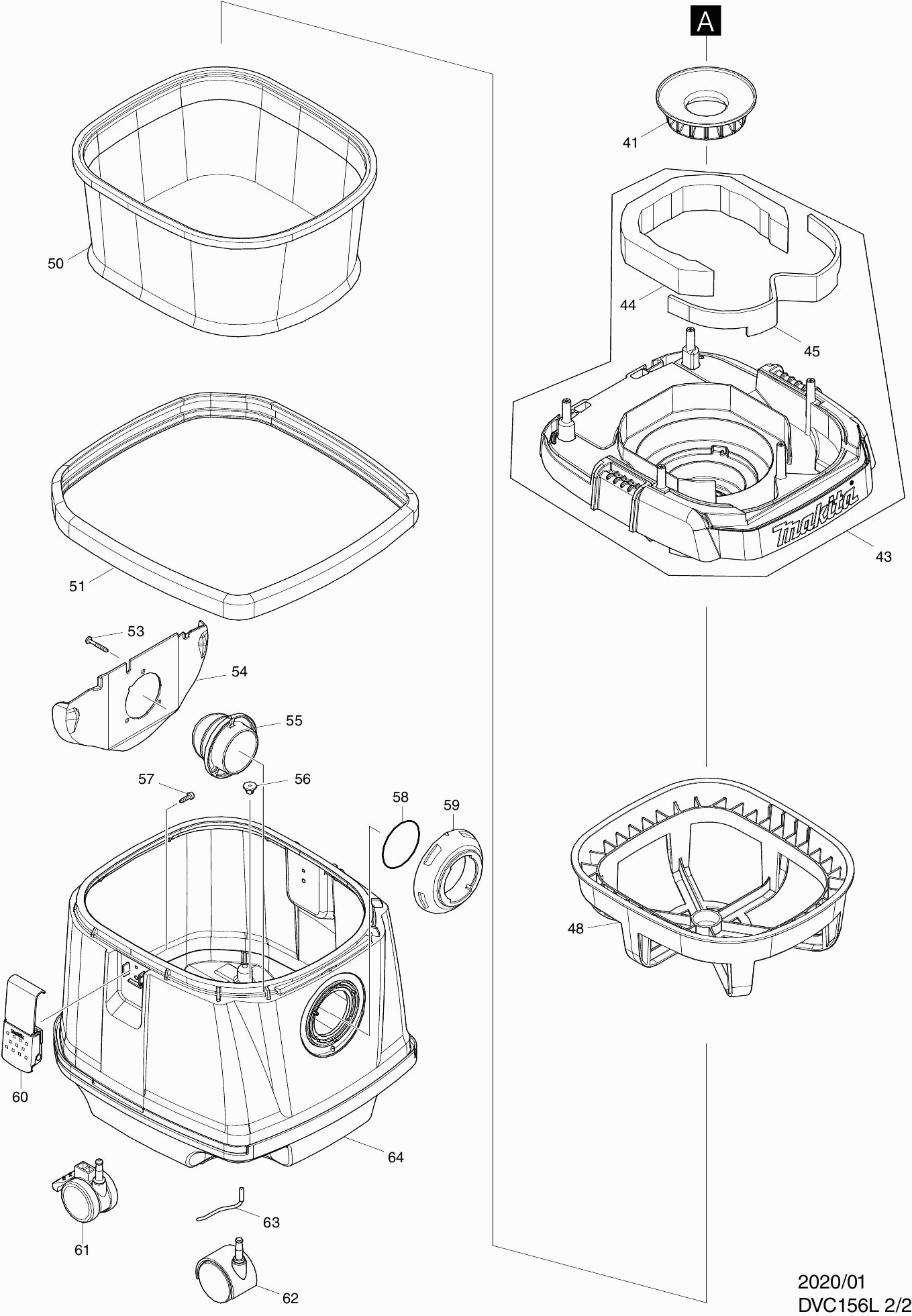

Tekeningen van de Makita DVC156L
Onderdelen lijst van de Makita DVC156L
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Batterijkap Dvc862 A | ||||
001 | 144486-9@141 | 11.19 | 13.54 | |
Waarschuwingslabel | ||||
001C10 | 891977-8@141 | 2.80 | 3.39 | |
Naamplaat DVC156L | ||||
002 | 857B88-1@141 | 2.80 | 3.39 | |
Greep | ||||
003 | 455734-4@141 | 9.54 | 11.54 | |
Schakelknop DVC156L A | ||||
004 | 459262-1@141 | 3.42 | 4.14 | |
Drukveer 32mm | ||||
005 | 234273-5@141 | 0.83 | 1.00 | |
Tapschroef 4x65mm | ||||
006 | 266340-8@141 | 0.83 | 1.00 | |
Afdekkap | ||||
007 | 144409-7@141 | 21.70 | 26.26 | |
Rubber pen 6 | ||||
008 | 263005-3@141 | 0.83 | 1.00 | |
Dempingschild | ||||
009 | 424688-6@141 | 3.20 | 3.87 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
010 | 266326-2@141 | |||
Schakelaar houder | ||||
011 | 451343-7@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
012 | 686023-8@141 | |||
Schakelaar | ||||
013 | 650622-2@141 | 8.46 | 10.24 | |
Borgring E12 | ||||
014 | 961062-2@141 | 0.83 | 1.00 | |
Lichtcircuit | ||||
015 | 620649-6@141 | 12.58 | 15.22 | |
Toerenregelcircuit | ||||
016 | 631922-9@141 | 8.84 | 10.70 | |
Stopring E-7 | ||||
017 | 961013-5@141 | 0.83 | 1.00 | |
Schakelaarbasis | ||||
018 | 144479-6@141 | 7.44 | 9.00 | |
Label indicatie DVC156L | ||||
018C10 | 812D41-6@141 | 2.45 | 2.96 | |
O-ring 14 | ||||
019 | 213176-6@141 | 0.83 | 1.00 | |
Schakelhendel | ||||
020 | 455733-6@141 | 2.08 | 2.52 | |
O-ring 9 | ||||
021 | 213054-0@141 | 0.83 | 1.00 | |
Schakelknop | ||||
022 | 451344-5@141 | 0.83 | 1.00 | |
batterydekselhaak | ||||
023 | 455728-9@141 | 2.08 | 2.52 | |
Drukveer 7 | ||||
024 | 231240-1@141 | 0.83 | 1.00 | |
Aansluitunit (3 contacten) | ||||
025 | 644808-8@141 | 3.65 | 4.42 | |
Basisplaat | ||||
026 | 455729-7@141 | 5.24 | 6.34 | |
Controller | ||||
027 | 620639-9@141 | 135.10 | 163.47 | |
Schakelaar | ||||
029 | 651910-0@141 | 5.88 | 7.11 | |
Aansluiting motor | ||||
030 | 686039-3@141 | 0.83 | 1.00 | |
Label serienr DVC156L | ||||
031 | 857B93-8@141 | 0.83 | 1.00 | |
Moer M6 DVC660 | ||||
033 | 252268-6@141 | 0.83 | 1.00 | |
Scheidingsplaat DVC156L | ||||
034 | 412666-8@141 | 17.90 | 21.66 | |
Sluitring 8 | ||||
035 | 253752-4@141 | 0.83 | 1.00 | |
Waaier 104 | ||||
036 | 240178-9@141 | 5.22 | 6.32 | |
Tussenflens | ||||
037 | 313062-2@141 | 1.21 | 1.46 | |
Rubber ring 60mm | ||||
038 | 424685-2@141 | 1.43 | 1.73 | |
Motor assy DVC156L | ||||
039 | 127602-8@141 | 60.98 | 73.79 | |
Rubber ring 120mm | ||||
040 | 424686-0@141 | 5.22 | 6.32 | |
Supportring DVC156L | ||||
041 | 422590-7@141 | 4.08 | 4.94 | |
Achterblokfilter | ||||
042 | 424690-9@141 | 0.83 | 1.00 | |
Tankkap cpl DVC156L | ||||
043 | 140U41-1@141 | 31.62 | 38.26 | |
Opvulring | ||||
044 | 424691-7@141 | 3.65 | 4.42 | |
Demper | ||||
045 | 424689-4@141 | 1.02 | 1.23 | |
Filterkorf DVC156L | ||||
048 | 412590-5@141 | 11.19 | 13.54 | |
Filter DVC156 | ||||
050 | 191G88-4@141 | 11.79 | 14.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
051 | 422148-2@141 | |||
Tapschroef 4x28 | ||||
053 | 266257-5@141 | 0.83 | 1.00 | |
Montageplaat | ||||
054 | 419351-4@141 | 2.08 | 2.52 | |
Houder | ||||
055 | 419350-6@141 | 2.08 | 2.52 | |
Klem | ||||
056 | 421468-1@141 | 0.83 | 1.00 | |
Tapschroef 4X14 Ga7020 A | ||||
057 | 266385-6@141 | 0.83 | 1.00 | |
O-ring 56 | ||||
058 | 213655-4@141 | 1.72 | 2.08 | |
Slangaansluitadapter | ||||
059 | 451348-7@141 | 4.08 | 4.94 | |
Haak | ||||
060 | 168537-4@141 | 10.81 | 13.08 | |
Zwenkwiel m/rem 50mm | ||||
061 | 168535-8@141 | 5.88 | 7.11 | |
Zwenkwiel 50mm | ||||
062 | 168434-4@141 | 5.88 | 7.11 | |
Aardleiding | ||||
063 | 649150-2@141 | 2.80 | 3.39 | |
Container | ||||
064 | 452291-3@141 | 26.11 | 31.59 | |
Waaierkap 104 | ||||
065 | 347171-5@141 | 4.58 | 5.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
066 | 266326-2@141 | |||
Waaierbasis | ||||
067 | 457486-3@141 | 5.22 | 6.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
068 | 266326-2@141 | |||
Anker | ||||
069 | 619431-8@141 | 14.23 | 17.22 | |
Kruiskop Schroef M3X6 | ||||
070 | 652069-6@141 | 0.83 | 1.00 | |
Draadboom | ||||
071 | 632J83-8@141 | 3.65 | 4.42 | |
Motorhuisset | ||||
072 | 183F90-5@141 | 7.44 | 9.00 | |
Motorhuisset | ||||
073 | 183F90-5@141 | 7.44 | 9.00 | |
Veld DVC156L | ||||
074 | 629491-2@141 | 9.52 | 11.52 | |
Controller B | ||||
075 | 620648-8@141 | 16.07 | 19.44 | |
Parker Ck 2x6mm | ||||
076 | 266490-9@141 | 0.83 | 1.00 |
