Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DVC560'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

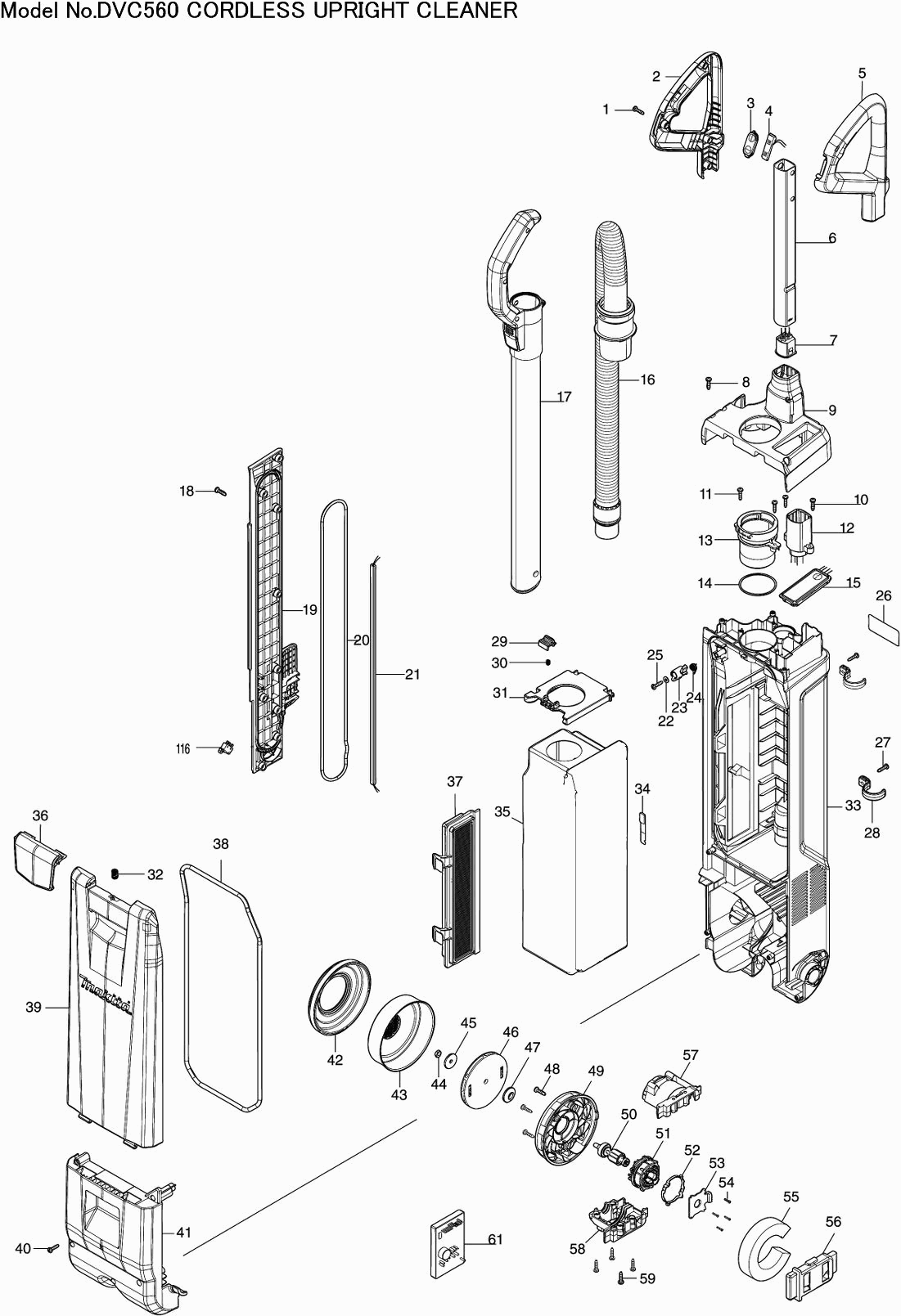

Tekeningen van de Makita DVC560
Onderdelen lijst van de Makita DVC560
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 001 | 266326-2 | |||
| Handgreepset DVC560 | ||||
| 002 | 183R12-7 | 8.21 | 9.93 | |
| Schakelaarplaat DVC560 | ||||
| 003 | 140S35-4 | 1.20 | 1.45 | |
| Label schakel DVC560 | ||||
| 003C10 | 8020C7-1 | 0.89 | 1.08 | |
| Schakelunit Bub360 | ||||
| 004 | 631973-2 | 6.38 | 7.72 | |
| Handgreepset DVC560 | ||||
| 005 | 183R12-7 | 8.21 | 9.93 | |
| Pijp A DVC560 | ||||
| 006 | 327555-3 | 8.27 | 10.01 | |
| Kabeldoorvoer DVC560 | ||||
| 007 | 632R23-4 | 8.21 | 9.93 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 008 | 266326-2 | |||
| Deksel DVC560 | ||||
| 009 | 140U72-0 | 9.24 | 11.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 266326-2 | |||
| Kabeldoorvoer DVC560 | ||||
| 012 | 632R22-6 | 8.21 | 9.93 | |
| Inlaat DVC560 | ||||
| 013 | 412455-1 | 3.97 | 4.80 | |
| O-Ring 55 | ||||
| 014 | 213663-5 | 1.67 | 2.02 | |
| Circuit cpl DVC560 | ||||
| 015 | 140V53-0 | 19.23 | 23.27 | |
| Slang 28x0,7 DVC560 DVC560 P | ||||
| 016 | 140S37-0 | 19.29 | 23.34 | |
| Stijgbuisset DVC560 | ||||
| 017 | 127522-6 | 19.29 | 23.34 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018 | 266326-2 | |||
| Stofboxkap DVC560 | ||||
| 019 | 412449-6 | 8.21 | 9.93 | |
| Pakkingring B DVC560 | ||||
| 020 | 422580-0 | 2.71 | 3.28 | |
| Kabeldoorvoer DVC560 | ||||
| 021 | 632R25-0 | 11.82 | 14.30 | |
| Sluitring M4 | ||||
| 022 | 941051-3 | 0.83 | 1.00 | |
| Stopplaat DVC560 | ||||
| 023 | 412465-8 | 1.20 | 1.45 | |
| Torsieveer 9 DVC560 | ||||
| 024 | 232627-0 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026 | 857N02-9 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 027 | 266326-2 | |||
| Mondstukhouder DVC560 | ||||
| 028 | 412444-6 | 1.39 | 1.68 | |
| Schakelhendel A DVC560 | ||||
| 029 | 412464-0 | 1.20 | 1.45 | |
| Drukveer 5 Jr3020 | ||||
| 030 | 231309-1 | 0.83 | 1.00 | |
| Passtuk DVC560 | ||||
| 031 | 412463-2 | 3.12 | 3.78 | |
| Drukveer 8 Ga7061R | ||||
| 032 | 234391-9 | 0.83 | 1.00 | |
| Stofbox cpl DVC560 P | ||||
| 033 | 136303-7 | 38.72 | 46.85 | |
| Klep cpl DVC560 | ||||
| 034 | 140V23-9 | 0.83 | 1.00 | |
| Fleece stofzak 5l borstelstofzuiger | ||||
| 035 | 191D63-2 | 17.00 | 20.57 | |
| Sluiting DVC560 | ||||
| 036 | 412446-2 | 2.38 | 2.88 | |
| HEPA fijnstoffilter stofzuiger | ||||
| 037 | 191E39-5 | 10.00 | 12.10 | |
| Pakkingring A DVC560 | ||||
| 038 | 422578-7 | 1.99 | 2.41 | |
| Stofboxkap DVC560 | ||||
| 039 | 412445-4 | 15.60 | 18.88 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040 | 266326-2 | |||
| Motorkap DVC560 | ||||
| 041 | 140S32-0 | 13.82 | 16.72 | |
| Rubberenring DVC261/65 | ||||
| 042 | 422376-9 | 3.11 | 3.76 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 043 | 161804-6 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 252268-6 | |||
| Sluitring 6 Dvc260 | ||||
| 045 | 322407-3 | 2.71 | 3.28 | |
| Waaier 94 Dvc260 | ||||
| 046 | 241851-4 | 8.21 | 9.93 | |
| Tussenflens Dvc260 | ||||
| 047 | 313062-2 | 1.18 | 1.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 266326-2 | |||
| Waaier Voetplaat Dvc260* | ||||
| 049 | 456736-3 | 5.70 | 6.90 | |
| Anker DVC260 A | ||||
| 050 | 619517-8 | 13.82 | 16.72 | |
| Veld DVC560 | ||||
| 051 | 629A10-0 | 10.50 | 12.70 | |
| Centreerring Ddf470/459 | ||||
| 052 | 687464-1 | 0.83 | 1.00 | |
| Controller B Dvc260 | ||||
| 053 | 620526-2 | 12.22 | 14.79 | |
| Inbusbout M2X10Mm Bdf459 | ||||
| 054 | 266786-8 | 0.83 | 1.00 | |
| Opvulring DVC261/65 | ||||
| 055 | 422370-1 | 1.00 | 1.21 | |
| Support A Dvc260* | ||||
| 056 | 424837-5 | 2.38 | 2.88 | |
| Motor Huis Set Dvc260 | ||||
| 057 | 183D13-1 | 5.06 | 6.12 | |
| Motor Huis Set Dvc260 | ||||
| 058 | 183D13-1 | 5.06 | 6.12 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 059 | 266326-2 | |||
| Controller DVC560 P | ||||
| 061 | 620D17-7 | 124.80 | 151.01 | |
| Hoogtehendel DVC560 | ||||
| 069 | 412438-1 | 1.67 | 2.02 | |
| Schakelhendel B DVC560 | ||||
| 070 | 412440-4 | 1.99 | 2.41 | |
| Drukveer 7 DCO180 | ||||
| 071 | 234332-5 | 0.83 | 1.00 | |
| Batterijkap DVC560 | ||||
| 072 | 412437-3 | 12.22 | 14.79 | |
| Nok DVC560 | ||||
| 073 | 412439-9 | 1.66 | 2.01 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 074 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 075 | 266326-2 | |||
| Bovenhuis DVC560 | ||||
| 076 | 412420-0 | 15.60 | 18.88 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 077 | 266326-2 | |||
| Terminalset DVC560 | ||||
| 078 | 183R14-3 | 3.12 | 3.78 | |
| Rubber Pen 6 AC320H P | ||||
| 078C10 | 263005-3 | 0.83 | 1.00 | |
| Aansluitunit Djr186 A | ||||
| 079 | 644809-6 | 3.96 | 4.79 | |
| Terminalset DVC560 | ||||
| 080 | 183R14-3 | 3.12 | 3.78 | |
| Rubber Pen 6 AC320H P | ||||
| 080C10 | 263005-3 | 0.83 | 1.00 | |
| Slang 28x0,2 DVC560 P | ||||
| 081 | 140S36-2 | 12.22 | 14.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 082 | 266326-2 | |||
| Nokkenplaat DVC560 | ||||
| 083 | 412435-7 | 0.98 | 1.19 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 084 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 085 | 266326-2 | |||
| Terminalset DVC560 | ||||
| 086 | 183R14-3 | 3.12 | 3.78 | |
| Rubber Pen 6 AC320H P | ||||
| 086C10 | 263005-3 | 0.83 | 1.00 | |
| Label serienummer DVC560 | ||||
| 087 | 857N09-5 | 0.83 | 1.00 | |
| Terminalset DVC560 | ||||
| 088 | 183R14-3 | 3.12 | 3.78 | |
| Rubber Pen 6 AC320H P | ||||
| 088C10 | 263005-3 | 0.83 | 1.00 | |
| Aansluitunit Djr186 A | ||||
| 089 | 644809-6 | 3.96 | 4.79 | |
| Buis DVC560 | ||||
| 090 | 422582-6 | 2.71 | 3.28 | |
| Rolhouder DVC560 | ||||
| 091 | 412433-1 | 3.54 | 4.28 | |
| Rolas DVC560 | ||||
| 092 | 256954-1 | 0.83 | 1.00 | |
| Roller voor DVC560 | ||||
| 093 | 412434-9 | 2.71 | 3.28 | |
| Motor DVC560 | ||||
| 094 | 629A11-8 | 99.33 | 120.19 | |
| Buisverbinder DVC560 | ||||
| 095 | 422583-4 | 1.18 | 1.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 096 | 266326-2 | |||
| Borsteltandwiel DVC560 A | ||||
| 097 | 122A42-1 | 33.36 | 40.37 | |
| Schroef M3X8 | ||||
| 106 | 265199-0 | 0.83 | 1.00 | |
| Stootrand DVC560 | ||||
| 108 | 422574-5 | 10.52 | 12.73 | |
| Ledcircuit DVC560 | ||||
| 109 | 620D19-3 | 5.06 | 6.12 | |
| Borstel DVC560 | ||||
| 110 | 422577-9 | 2.71 | 3.28 | |
| Bodemplaat assy DVC560 | ||||
| 111 | 127521-8 | 15.65 | 18.94 | |
| Borstel DVC560 | ||||
| 112 | 422576-1 | 3.12 | 3.78 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 114 | 266326-2 | |||
| Scharnierhouder DVC560 | ||||
| 115 | 347719-3 | 1.18 | 1.43 | |
| Schakelaar DVC560 | ||||
| 116 | 632R30-7 | 12.22 | 14.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 117 | 266326-2 | |||
| Scharnierhouder DVC560 | ||||
| 118 | 347719-3 | 1.18 | 1.43 | |
| Voethendel DVC560 P | ||||
| 119 | 412454-3 | 2.38 | 2.88 | |
| Drukveer 6 Uh201D | ||||
| 120 | 234339-1 | 0.83 | 1.00 | |
| Pin 4 DVC560 | ||||
| 121 | 256965-6 | 0.83 | 1.00 | |
| Onderhuis DVC560 | ||||
| 122 | 140W03-1 | 30.70 | 37.15 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 122C10 | 8020C4-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 123 | 191D69-0 | |||
| Frame 75 DVC560 | ||||
| 124 | 140S28-1 | 7.22 | 8.74 | |
