Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DVC660'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

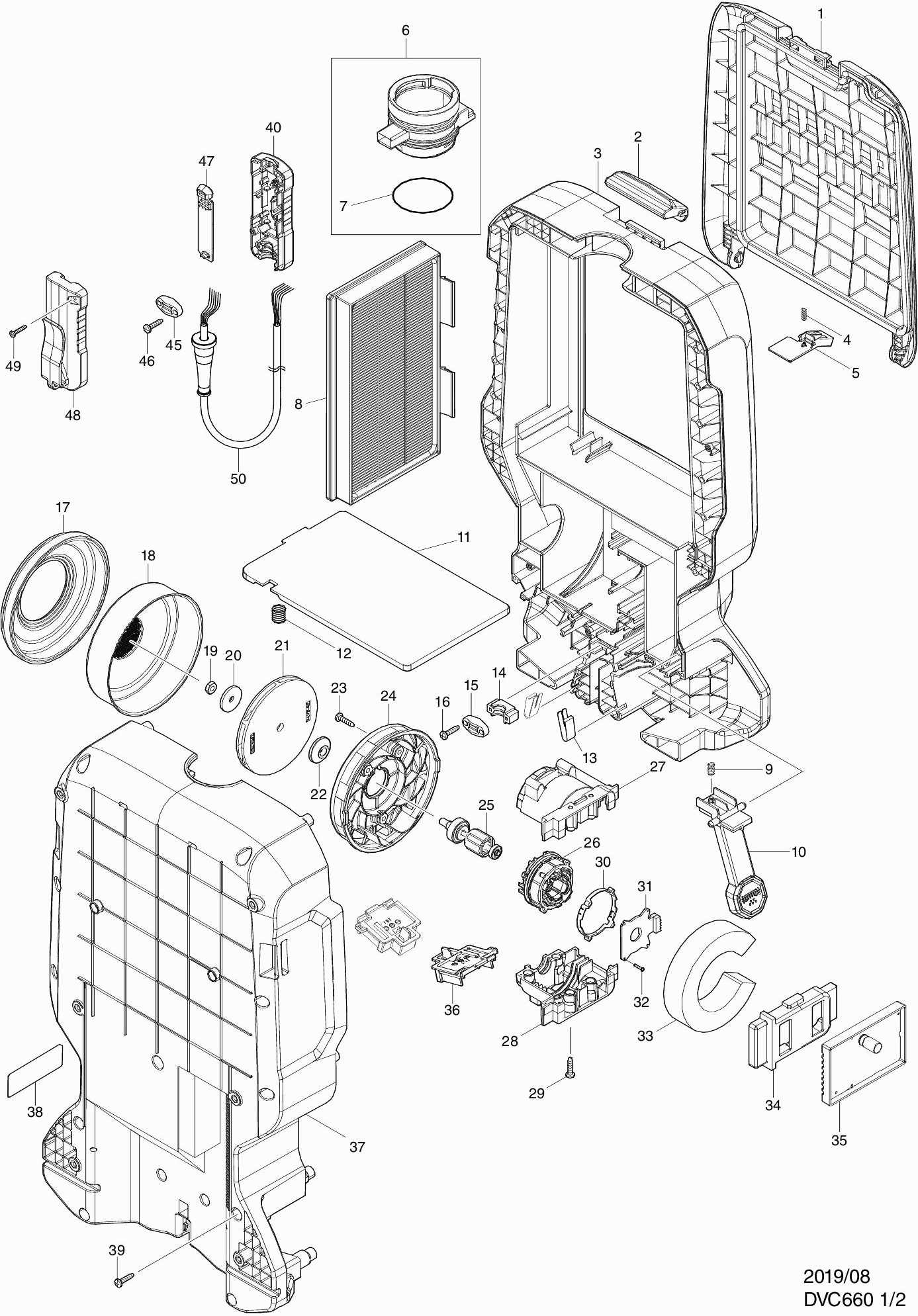

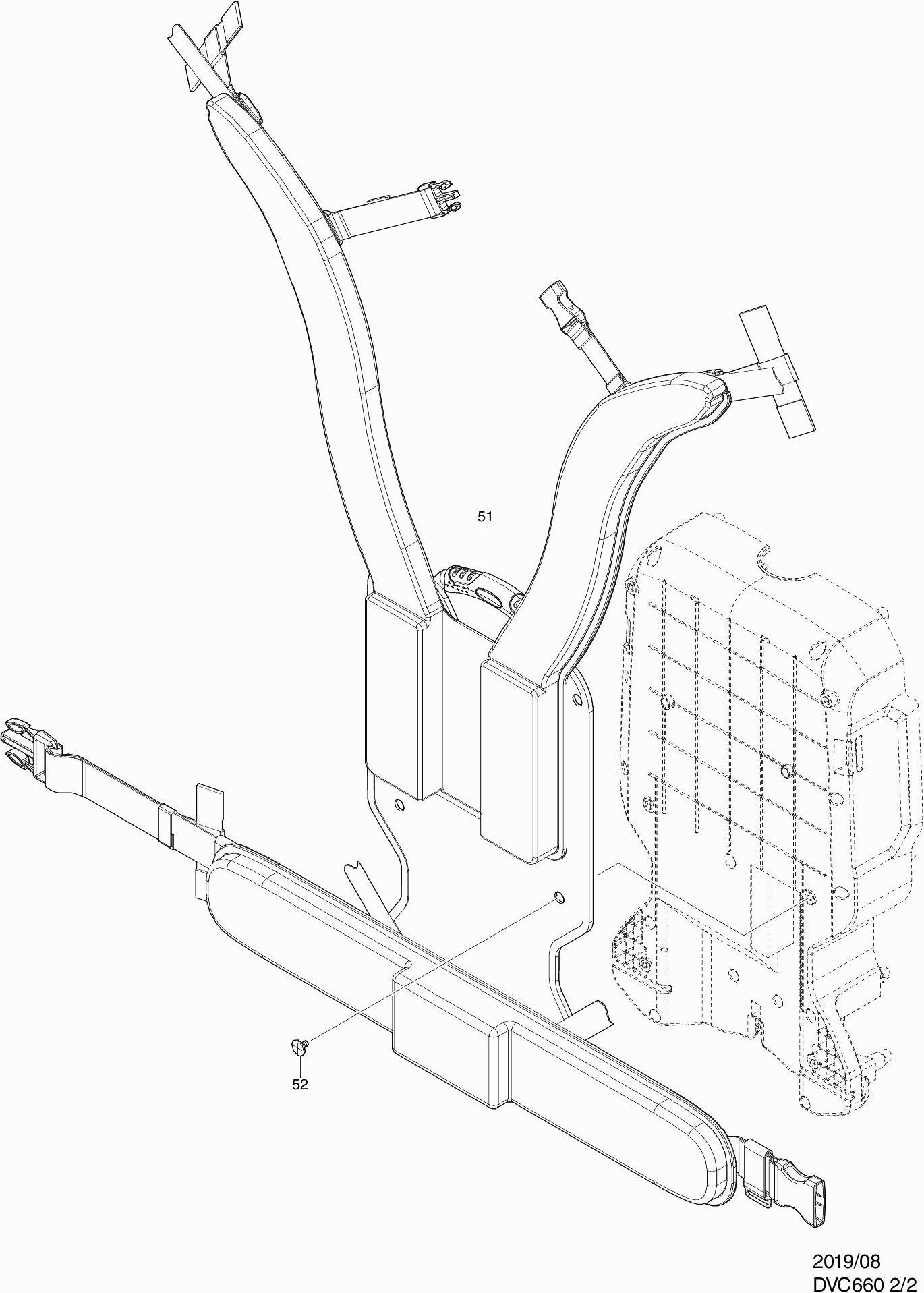

Tekeningen van de Makita DVC660
Onderdelen lijst van de Makita DVC660
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Deksel DVC660 | ||||
| 001 | 140P97-4@141 | 12.58 | 15.22 | |
| Afdekkap DVC660 | ||||
| 001C10 | 422536-3@141 | 3.22 | 3.90 | |
| Sluiting DVC660 | ||||
| 002 | 127480-6@141 | 1.43 | 1.73 | |
| Behuizing A DVC660 | ||||
| 003 | 140P91-6@141 | 31.62 | 38.26 | |
| Demper D DVC660 | ||||
| 003C10 | 422534-7@141 | 0.83 | 1.00 | |
| Demper A DVC660 | ||||
| 003C20 | 422550-9@141 | 2.45 | 2.96 | |
| Drukveer 5mm DVC660 | ||||
| 004 | 232389-0@141 | 0.83 | 1.00 | |
| Stopplaat DVC660 | ||||
| 005 | 459912-8@141 | 0.83 | 1.00 | |
| Inlaat compleet | ||||
| 006 | 135771-1@141 | 2.56 | 3.10 | |
| O-ring 56 | ||||
| 007 | 213655-4@141 | 1.72 | 2.08 | |
| Hoofdfilter H DVC660 | ||||
| 008 | 191D12-9@141 | 7.53 | 9.11 | |
| Drukveer 6mm DVC660 | ||||
| 009 | 232588-4@141 | 0.83 | 1.00 | |
| Hendel DVC660 | ||||
| 010 | 140P99-0@141 | 2.08 | 2.52 | |
| Bodemplaat DVC660 | ||||
| 011 | 459913-6@141 | 3.65 | 4.42 | |
| Drukveer 12mm DVC660 | ||||
| 012 | 234141-2@141 | 0.83 | 1.00 | |
| Bladveer | ||||
| 013 | 232267-4@141 | 1.01 | 1.22 | |
| Klemstrip * | ||||
| 014 | 687051-6@141 | 0.83 | 1.00 | |
| Klemstrip | ||||
| 015 | 687053-2@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 016 | 266326-2@141 | |||
| Rubberenring DVC261/65 | ||||
| 017 | 422376-9@141 | 3.20 | 3.87 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018 | 161804-6@141 | |||
| Moer M6 DVC660 | ||||
| 019 | 252268-6@141 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 020 | 322407-3@141 | 2.80 | 3.39 | |
| Waaier 94 | ||||
| 021 | 241851-4@141 | 8.46 | 10.24 | |
| Tussenflens | ||||
| 022 | 313062-2@141 | 1.21 | 1.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023 | 266326-2@141 | |||
| Waaier voetplaat | ||||
| 024 | 456736-3@141 | 5.87 | 7.10 | |
| Anker DVC260 A | ||||
| 025 | 619517-8@141 | 14.23 | 17.22 | |
| Anker 2X18V DVC261/65 | ||||
| 026 | 629381-9@141 | 11.16 | 13.50 | |
| Motorhuis | ||||
| 027 | 183D13-1@141 | 5.22 | 6.32 | |
| Motorhuis | ||||
| 028 | 183D13-1@141 | 5.22 | 6.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 029 | 266326-2@141 | |||
| Centreerring | ||||
| 030 | 687464-1@141 | 0.83 | 1.00 | |
| Controller B | ||||
| 031 | 620526-2@141 | 12.58 | 15.22 | |
| Inbusbout M2x10mm | ||||
| 032 | 266786-8@141 | 0.83 | 1.00 | |
| Opvulring DVC261/65 | ||||
| 033 | 422370-1@141 | 1.02 | 1.23 | |
| Support A | ||||
| 034 | 424837-5@141 | 2.45 | 2.96 | |
| Circuit DVC660 | ||||
| 035 | 620C52-9@141 | 115.42 | 139.66 | |
| Aansluitunit (3 contacten) | ||||
| 036 | 644809-6@141 | 4.08 | 4.94 | |
| Behuizing B DVC660 | ||||
| 037 | 140P93-2@141 | 31.62 | 38.26 | |
| Demper E DVC660 | ||||
| 037C10 | 422535-5@141 | 0.83 | 1.00 | |
| Demper B DVC660 | ||||
| 037C20 | 422551-7@141 | 2.45 | 2.96 | |
| Naamplaat DVC660 | ||||
| 038 | 856K43-4@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 039 | 266326-2@141 | |||
| Schakelaar Huis DVC261 | ||||
| 040 | 183K74-3@141 | 5.87 | 7.10 | |
| Label I/O DVC261 | ||||
| 040C10 | 818F86-4@141 | 2.80 | 3.39 | |
| Klemstrip | ||||
| 045 | 687053-2@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 046 | 266326-2@141 | |||
| Toerenregelcircuit | ||||
| 047 | 620525-4@141 | 7.44 | 9.00 | |
| Schakelaar Huis DVC261 | ||||
| 048 | 183K74-3@141 | 5.87 | 7.10 | |
| Label I/O DVC261 | ||||
| 048C10 | 818F86-4@141 | 2.80 | 3.39 | |
| Tapschroef 3x16 | ||||
| 049 | 266130-9@141 | 0.83 | 1.00 | |
| Aansluitkabel DVC660 | ||||
| 050 | 699136-6@141 | 31.62 | 38.26 | |
| Draagharnas | ||||
| 051 | 162700-1@141 | 24.34 | 29.45 | |
| Platkop schroef M5 | ||||
| 052 | 265008-3@141 | 1.21 | 1.46 | |
