Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DVC860L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

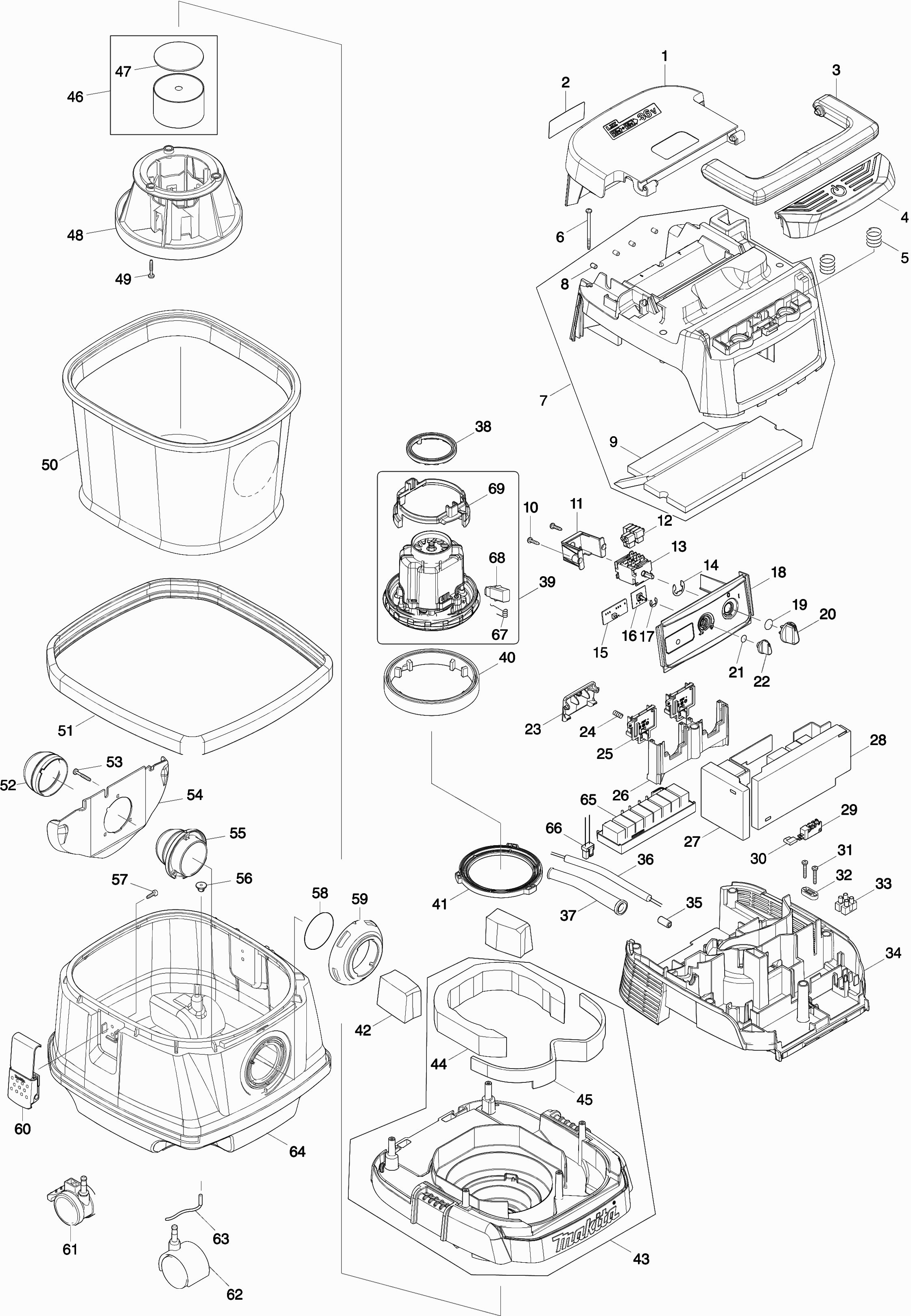

Tekeningen van de Makita DVC860L
Onderdelen lijst van de Makita DVC860L
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Batterijkap Dvc862 A | ||||
001 | 144486-9 | 11.84 | 14.33 | |
Naamplaat Dvc860L | ||||
002 | 850V27-0 | 0.83 | 1.00 | |
Greep Dvc860 | ||||
003 | 455734-4 | 9.26 | 11.20 | |
Schakelknop DVC156L A | ||||
004 | 459262-1 | 3.80 | 4.60 | |
Drukveer 20Mm Vc3211M | ||||
005 | 234273-5 | 0.83 | 1.00 | |
Tap Schroef 4X65Mm | ||||
006 | 266340-8 | 0.83 | 1.00 | |
Afdekkap Cpl Dvc360 | ||||
007 | 143173-7 | 19.23 | 23.27 | |
Rubber Pen 6 AC320H P | ||||
008 | 263005-3 | 0.83 | 1.00 | |
Dempingschild Boven Dvc860L | ||||
009 | 424688-6 | 3.11 | 3.76 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
010 | 266326-2 | |||
Schakelaar Houder Vc2510L | ||||
011 | 451343-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
012 | 686023-8 | |||
Schakelaar Dvc860 | ||||
013 | 650745-6 | 11.82 | 14.30 | |
Borg Ring E12 Vc2510L * | ||||
014 | 961062-2 | 0.83 | 1.00 | |
Licht Circuit Dvc860* | ||||
015 | 620394-3 | 13.83 | 16.73 | |
Toerenregelcircuit Vc2510L | ||||
016 | 631922-9 | 8.59 | 10.39 | |
Stopring E-7 | ||||
017 | 961013-5 | 0.83 | 1.00 | |
Schakelbasis Dvc860* | ||||
018 | 143176-1 | 9.26 | 11.20 | |
O-Ring 14 Hm1214C | ||||
019 | 213176-6 | 0.83 | 1.00 | |
Schakelhendel Dvc860 | ||||
020 | 455733-6 | 2.02 | 2.44 | |
O-Ring 9 | ||||
021 | 213054-0 | 0.83 | 1.00 | |
Schakelknop Vc2510L | ||||
022 | 451344-5 | 0.83 | 1.00 | |
Batterydeksel Haak Dvc860 | ||||
023 | 455728-9 | 2.02 | 2.44 | |
Drukveer 7 | ||||
024 | 231240-1 | 0.83 | 1.00 | |
Aansluitunit Bhr241 (3 Cont) A | ||||
025 | 644808-8 | 3.54 | 4.28 | |
Basisplaat Dvc860 | ||||
026 | 455729-7 | 5.09 | 6.16 | |
Controller B Dvc860 | ||||
027 | 620406-2 | 154.08 | 186.44 | |
Controller A Dvc860 | ||||
028 | 620392-7 | 177.00 | 214.17 | |
Schakelaar D2Vw-01-3Hs | ||||
029 | 651910-0 | 5.71 | 6.91 | |
Aansluiting Motor Td0100* | ||||
030 | 686039-3 | 0.83 | 1.00 | |
Tapschroef 4X25 Ga7020 P | ||||
031 | 266374-1 | 0.83 | 1.00 | |
Klemstrip P | ||||
032 | 687053-2 | 0.83 | 1.00 | |
Kroonsteen Lh1040F | ||||
033 | 654561-8 | 3.28 | 3.97 | |
Tussenwand Dvc860* | ||||
034 | 455726-3 | 17.38 | 21.03 | |
Lijn Filter Bfs441 | ||||
035 | 688163-8 | 0.83 | 1.00 | |
Netsnoer Dc 2X0.55 1Mtr | ||||
036 | 666899-9 | 3.54 | 4.28 | |
Kabeltule Dvc860 | ||||
037 | 682584-6 | 2.38 | 2.88 | |
Rubbering 60Mm Dvc860 | ||||
038 | 424685-2 | 1.39 | 1.68 | |
Motor Dvc860 | ||||
039 | 629156-6 | 82.76 | 100.14 | |
Rubber Ring 120Mm Dvc860 | ||||
040 | 424686-0 | 5.06 | 6.12 | |
Support Ring Dvc860* | ||||
041 | 424687-8 | 3.12 | 3.78 | |
Achterblok Filter Dvc860 | ||||
042 | 424690-9 | 0.83 | 1.00 | |
Tankkap Dvc860 | ||||
043 | 143175-3 | 28.02 | 33.90 | |
Opvulring Dvc860L | ||||
044 | 424691-7 | 3.54 | 4.28 | |
Voor Demper Dvc860L | ||||
045 | 424689-4 | 1.00 | 1.21 | |
Vlotter Dvc860 | ||||
046 | 158166-1 | 3.96 | 4.79 | |
Rubberafdichting Vc2510L | ||||
047 | 423365-7 | 1.02 | 1.23 | |
Vlotterkamer Dvc860 | ||||
048 | 419725-9 | 3.96 | 4.79 | |
Tapschroef 4X25 Ga7020 P | ||||
049 | 266374-1 | 0.83 | 1.00 | |
Stoffilter stofzuiger | ||||
050 | 140248-3 | 13.00 | 15.73 | |
Stoot Ring Vc1310L P | ||||
051 | 424230-3 | 8.59 | 10.39 | |
Inlaat Connector Vc2510L | ||||
052 | 424382-0 | 1.67 | 2.02 | |
Tapschroef 4X28 | ||||
053 | 266257-5 | 0.83 | 1.00 | |
Montageplaat Vc1310L* | ||||
054 | 419351-4 | 2.02 | 2.44 | |
Houder Vc1310L* | ||||
055 | 419350-6 | 2.02 | 2.44 | |
Klem Vc2510L | ||||
056 | 421468-1 | 0.83 | 1.00 | |
Tapschroef 4X14 Ga7020 P | ||||
057 | 266385-6 | 0.83 | 1.00 | |
O-Ring 56 | ||||
058 | 213655-4 | 1.67 | 2.02 | |
Slangaansluitadapter Vc1310L | ||||
059 | 451348-7 | 3.96 | 4.79 | |
Haak Vc2510L | ||||
060 | 168537-4 | 10.50 | 12.70 | |
Zwenkwiel 50Mm M/Rem Vc1310L | ||||
061 | 168535-8 | 5.71 | 6.91 | |
Zwenkwiel 50Mm Vc1310L | ||||
062 | 168434-4 | 5.71 | 6.91 | |
Aardleiding 430Y | ||||
063 | 649150-2 | 2.71 | 3.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
064 | 451334-8 | |||
Controle Unit Dvc860L | ||||
065 | 620502-6 | 105.70 | 127.90 | |
Draadboom Dvc860L * | ||||
066 | 632F97-3 | 12.19 | 14.75 | |
Koolborstelveer Dvc860L* | ||||
067 | DM46312612 | 0.98 | 1.19 | |
Koolborstelset Cb-353 P | ||||
068 | 197208-6 | 22.09 | 26.73 | |
Koolborstelhouder Dvc860L* | ||||
069 | DM46714602 | 7.22 | 8.74 |
