Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DVC864L'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

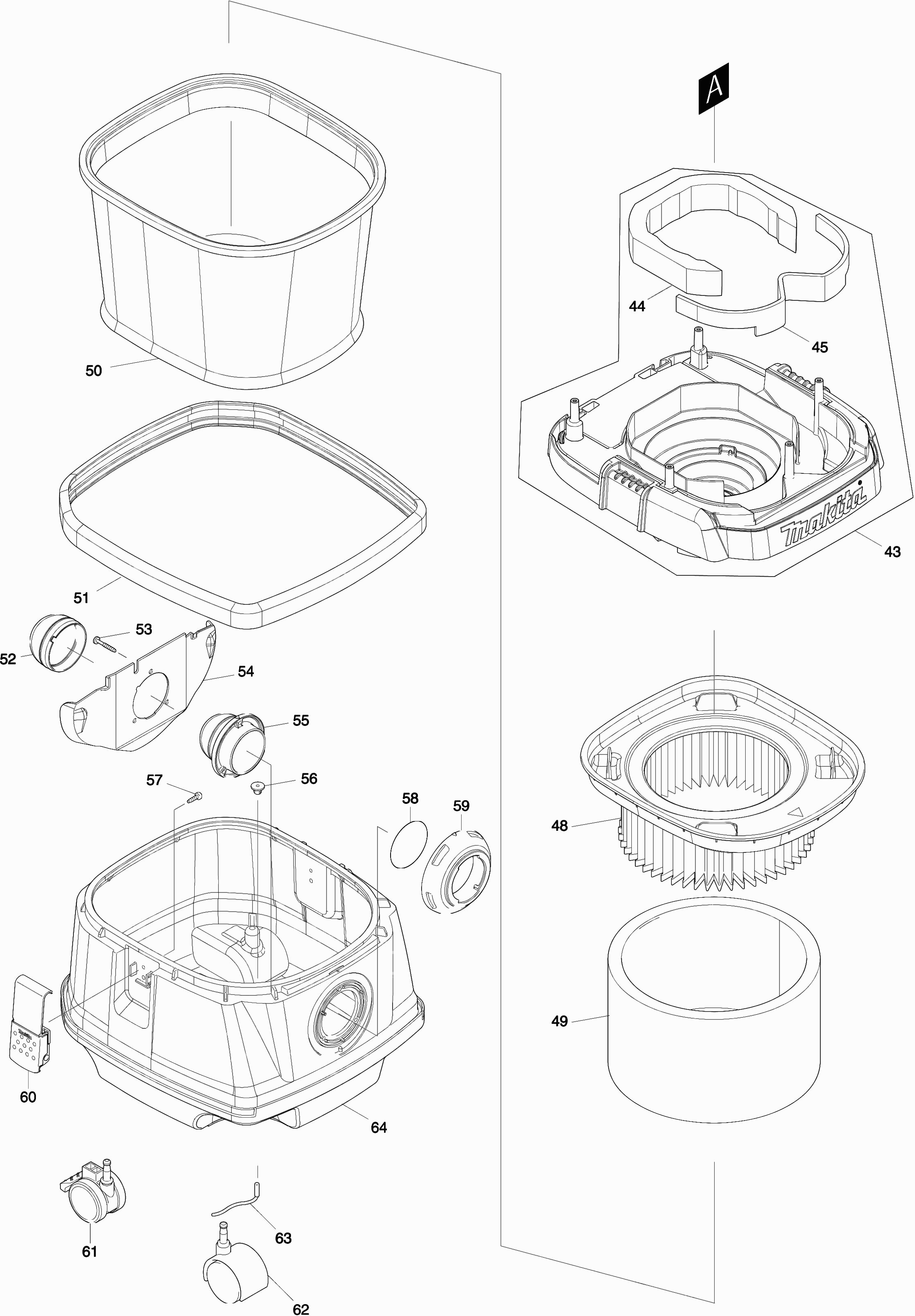

Tekeningen van de Makita DVC864L
Onderdelen lijst van de Makita DVC864L
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Batterijkap Dvc862 A | ||||
| 001 | 144486-9@141 | 11.19 | 13.54 | |
| Waarschuwingslabel | ||||
| 001C10 | 891977-8@141 | 2.80 | 3.39 | |
| Naamplaat Dvc864L | ||||
| 002 | 853U58-2@141 | 2.80 | 3.39 | |
| Greep | ||||
| 003 | 455734-4@141 | 9.54 | 11.54 | |
| Schakelknop DVC156L A | ||||
| 004 | 459262-1@141 | 3.42 | 4.14 | |
| Drukveer 32mm | ||||
| 005 | 234273-5@141 | 0.83 | 1.00 | |
| Tapschroef 4x65mm | ||||
| 006 | 266340-8@141 | 0.83 | 1.00 | |
| Afdekkap Compleet Dvc864L | ||||
| 007 | 144973-8@141 | 28.73 | 34.76 | |
| Rubber pen 6 | ||||
| 008 | 263005-3@141 | 0.83 | 1.00 | |
| Dempingschild | ||||
| 009 | 424688-6@141 | 3.20 | 3.87 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010 | 266326-2@141 | |||
| Schakelaar houder | ||||
| 011 | 451343-7@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 012 | 686023-8@141 | |||
| Schakelaar 1703.4801 Dvc864L | ||||
| 013 | 651098-6@141 | 14.23 | 17.22 | |
| Borgring E12 | ||||
| 014 | 961062-2@141 | 0.83 | 1.00 | |
| Lichtcircuit | ||||
| 015 | 620649-6@141 | 12.58 | 15.22 | |
| Toerenregelcircuit | ||||
| 016 | 631922-9@141 | 8.84 | 10.70 | |
| Stopring E-7 | ||||
| 017 | 961013-5@141 | 0.83 | 1.00 | |
| Schakelaarbasis DVC864L P | ||||
| 018 | 144770-2@141 | 14.24 | 17.23 | |
| O-ring 14 | ||||
| 019 | 213176-6@141 | 0.83 | 1.00 | |
| Schakelhendel | ||||
| 020 | 455733-6@141 | 2.08 | 2.52 | |
| O-ring 9 | ||||
| 021 | 213054-0@141 | 0.83 | 1.00 | |
| Schakelknop | ||||
| 022 | 451344-5@141 | 0.83 | 1.00 | |
| batterydekselhaak | ||||
| 023 | 455728-9@141 | 2.08 | 2.52 | |
| Drukveer 7 | ||||
| 024 | 231240-1@141 | 0.83 | 1.00 | |
| Aansluitunit (3 contacten) | ||||
| 025 | 644808-8@141 | 3.65 | 4.42 | |
| Basisplaat | ||||
| 026 | 455729-7@141 | 5.24 | 6.34 | |
| Controller Dvc864L | ||||
| 027 | 620726-4@141 | 158.64 | 191.95 | |
| Controlerbasis | ||||
| 028 | 457609-3@141 | 2.80 | 3.39 | |
| Schakelaar | ||||
| 029 | 651910-0@141 | 5.88 | 7.11 | |
| Aansluiting motor | ||||
| 030 | 686039-3@141 | 0.83 | 1.00 | |
| Afstandbus | ||||
| 031 | 424981-8@141 | 2.80 | 3.39 | |
| Kap | ||||
| 032 | 424980-0@141 | 1.43 | 1.73 | |
| Moer M6 DVC660 | ||||
| 033 | 252268-6@141 | 0.83 | 1.00 | |
| Tussenwand | ||||
| 034 | 455726-3@141 | 17.90 | 21.66 | |
| Sluitring 8 | ||||
| 035 | 253752-4@141 | 0.83 | 1.00 | |
| Waaier 104 | ||||
| 036 | 240178-9@141 | 5.22 | 6.32 | |
| Tussenflens | ||||
| 037 | 313062-2@141 | 1.21 | 1.46 | |
| Rubber ring 60mm | ||||
| 038 | 424685-2@141 | 1.43 | 1.73 | |
| Motor cpl | ||||
| 039 | 123974-9@141 | 65.59 | 79.36 | |
| Rubber ring 120mm | ||||
| 040 | 424686-0@141 | 5.22 | 6.32 | |
| Support ring | ||||
| 041 | 424687-8@141 | 3.22 | 3.90 | |
| Achterblokfilter | ||||
| 042 | 424690-9@141 | 0.83 | 1.00 | |
| Tankkap cpl | ||||
| 043 | 143175-3@141 | 28.85 | 34.91 | |
| Opvulring | ||||
| 044 | 424691-7@141 | 3.65 | 4.42 | |
| Demper | ||||
| 045 | 424689-4@141 | 1.02 | 1.23 | |
| HEPA fijnstoffilter stofzuiger | ||||
| 048 | 197166-6@141 | 43.73 | 52.91 | |
| Demper | ||||
| 049 | 423398-2@141 | 12.58 | 15.22 | |
| Voorfilter VC1310L | ||||
| 050 | 140253-0@141 | 15.59 | 18.86 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 051 | 422148-2@141 | |||
| Inlaatconnector | ||||
| 052 | 424382-0@141 | 1.72 | 2.08 | |
| Tapschroef 4x28 | ||||
| 053 | 266257-5@141 | 0.83 | 1.00 | |
| Montageplaat | ||||
| 054 | 419351-4@141 | 2.08 | 2.52 | |
| Houder | ||||
| 055 | 419350-6@141 | 2.08 | 2.52 | |
| Klem | ||||
| 056 | 421468-1@141 | 0.83 | 1.00 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 057 | 266385-6@141 | 0.83 | 1.00 | |
| O-ring 56 | ||||
| 058 | 213655-4@141 | 1.72 | 2.08 | |
| Slangaansluitadapter | ||||
| 059 | 451348-7@141 | 4.08 | 4.94 | |
| Haak | ||||
| 060 | 168537-4@141 | 10.81 | 13.08 | |
| Zwenkwiel m/rem 50mm | ||||
| 061 | 168535-8@141 | 5.88 | 7.11 | |
| Zwenkwiel 50mm | ||||
| 062 | 168434-4@141 | 5.88 | 7.11 | |
| Aardleiding | ||||
| 063 | 649150-2@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 064 | 457623-9@141 | |||
| Waaierkap 104 | ||||
| 065 | 347171-5@141 | 4.58 | 5.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 066 | 266326-2@141 | |||
| Waaierbasis | ||||
| 067 | 457486-3@141 | 5.22 | 6.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 068 | 266326-2@141 | |||
| Anker | ||||
| 069 | 619431-8@141 | 14.23 | 17.22 | |
| Kruiskop Schroef M3X6 | ||||
| 070 | 652069-6@141 | 0.83 | 1.00 | |
| Draadboom | ||||
| 071 | 632J83-8@141 | 3.65 | 4.42 | |
| Motorhuisset | ||||
| 072 | 183F90-5@141 | 7.44 | 9.00 | |
| Motorhuisset | ||||
| 073 | 183F90-5@141 | 7.44 | 9.00 | |
| Veld | ||||
| 074 | 629256-2@141 | 10.81 | 13.08 | |
| Controller B | ||||
| 075 | 620648-8@141 | 16.07 | 19.44 | |
| Parker Ck 2x6mm | ||||
| 076 | 266490-9@141 | 0.83 | 1.00 | |
| Draadloos Unit Dvc864L | ||||
| 077 | 620755-7@141 | 90.50 | 109.50 | |
