Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EA3201S'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita EA3201S

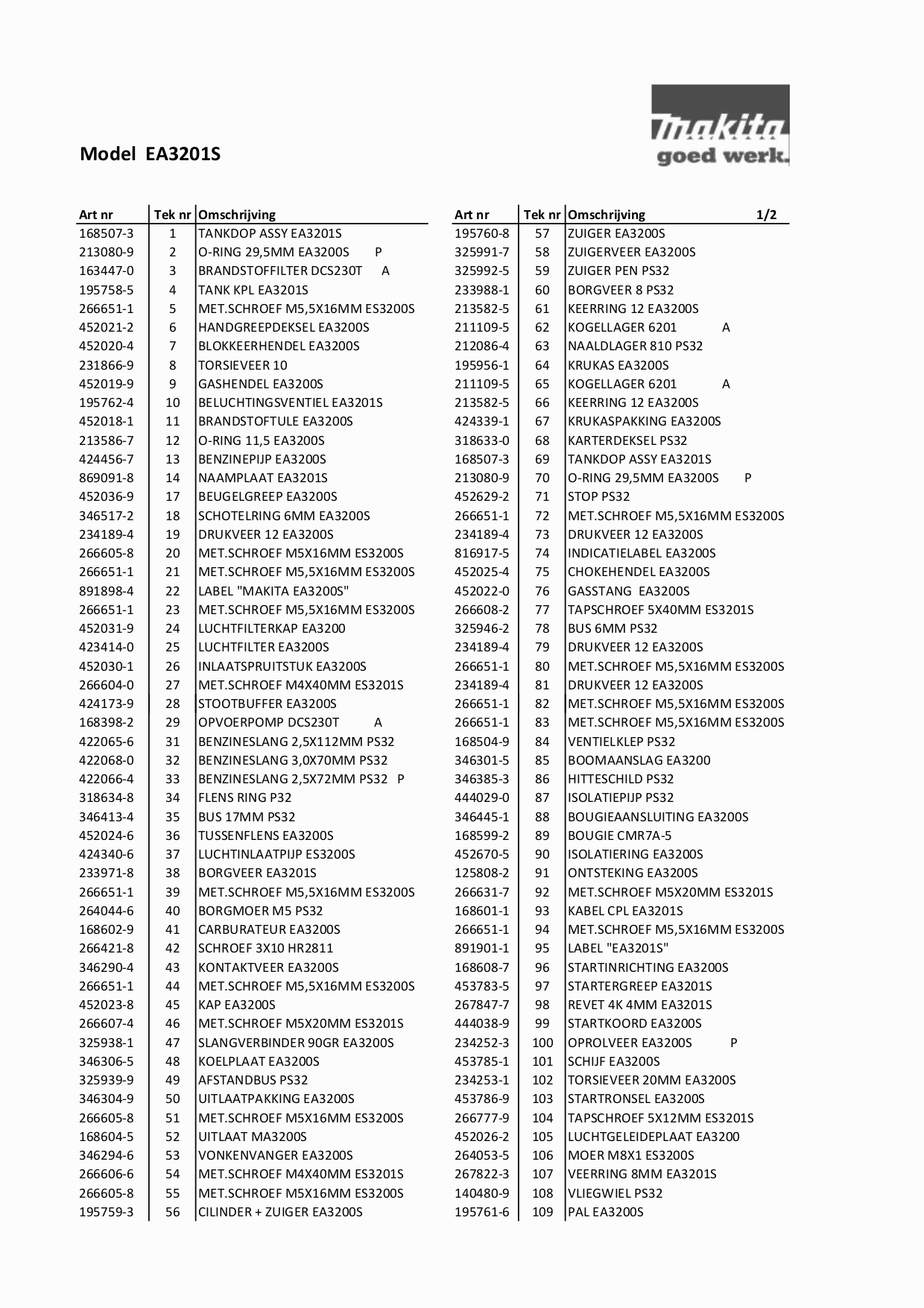

Onderdelen lijst van de Makita EA3201S

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
TANKDOP ASSY EA3201S A
001 168823-3 2.71 3.28
O-Ring 29,5Mm A
002 213831-0 0.83 1.00
Brandstoffilter Dcs230T A
003 163447-0 3.11 3.76
Tank Cpl. Ea3501S A
004 125114640 77.62 93.92
Met.Schroef M5,5X16Mm Es3200S
005 266651-1 0.83 1.00
Handgreepdeksel Ea3200S A
006 452021-2 2.71 3.28
Blokkeerhendel Ea3200S
007 452020-4 2.02 2.44
Torsieveer 10 A
008 231866-9 0.83 1.00
Gashendel Ea3200S A
009 452019-9 2.71 3.28
Beluchtingsventiel Ea3201S A
010 195762-4 4.13 5.00
Brandstoftule Ea4300F P
011 195114060 2.02 2.44
O-Ring 11,5 Ea4300F P
012 963211020 2.10 2.54
Benzine pijp EA3200S A
013 424456-7 10.50 12.70
Naamplaat Ea3201S
014 869091-8 2.71 3.28
Beugelgreep Ea3200S
017 452036-9 11.34 13.72
Schotelring 6Mm Ea3200S *
018 346517-2 0.83 1.00
Drukveer 12 Ea3200S A
019 234189-4 0.83 1.00
Met.Schroef M5X16Mm Es3200S A
020 266605-8 0.98 1.19
Met.Schroef M5,5X16Mm Es3200S
021 266651-1 0.83 1.00
Label Makita Ea3200S
022 891898-4 2.71 3.28
Met.Schroef M5,5X16Mm Es3200S
023 266651-1 0.83 1.00

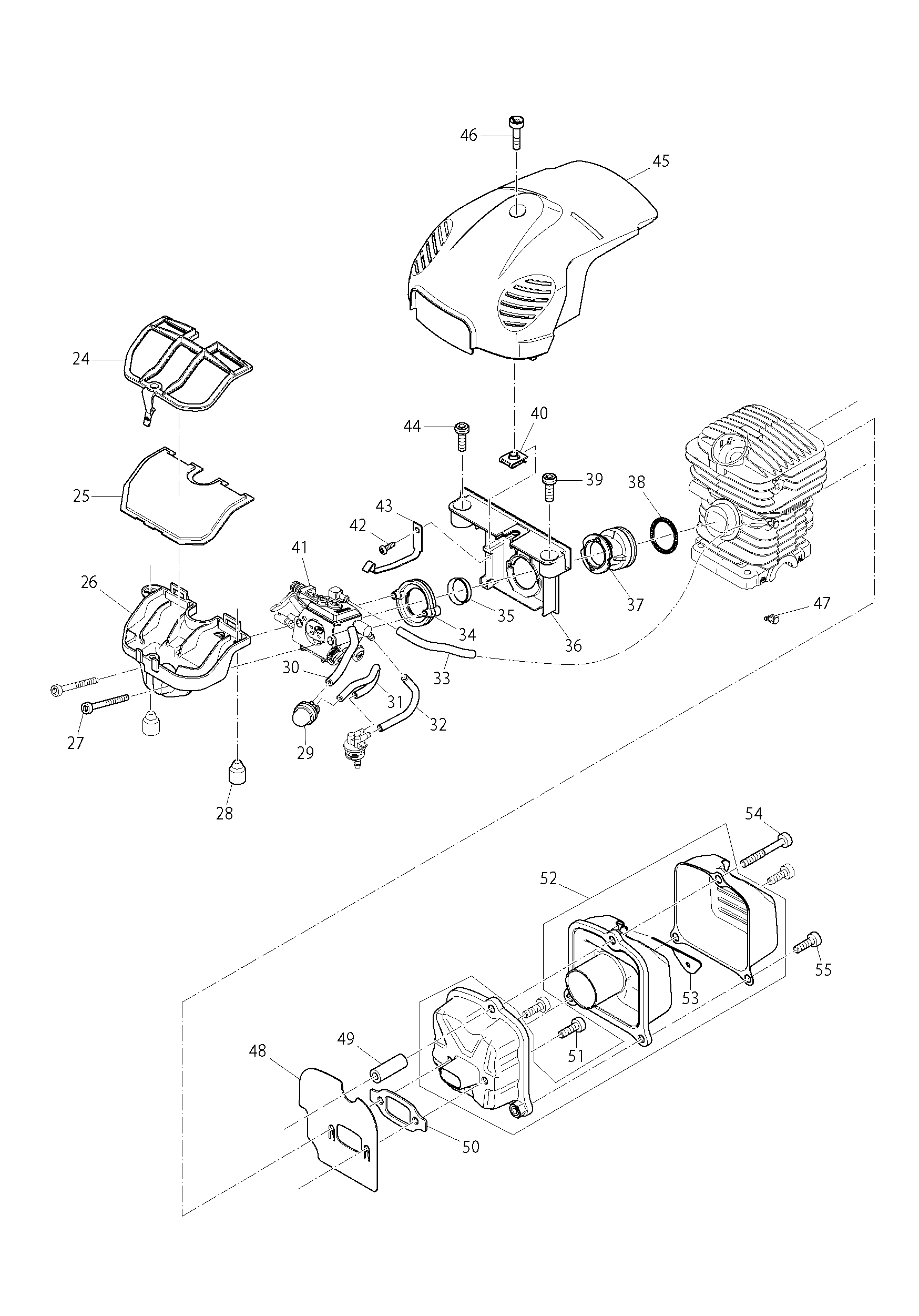

Luchtfilterkap Ea3200 A
024 452031-9 2.71 3.28
Luchtfilter Ea3200S A
025 423414-0 7.22 8.74
Inlaatspruitstuk Ea3200S
026 452030-1 2.71 3.28
Met.Schroef M4X40Mm Es3201S *
027 266604-0 0.83 1.00
Stootbuffer EA3200S A
028 424173-9 1.18 1.43
OPVOERPOMP DCS230T A
029 168398-2 4.45 5.38
Benzineslang 2,5X112Mm Ps32
031 422065-6 2.10 2.54
Benzineslang 3,0X70Mm Ps32
032 422068-0 2.02 2.44
Benzineslang 2,5X112Mm Ps32
033 422065-6 2.10 2.54
Flens Ring P32 A
034 318634-8 1.24 1.50
Geen informatie beschikbaar, niet bestelbaar
035 346413-4
Tussenflens Ea3200S
036 452024-6 2.02 2.44
Luchtinlaatpijp Es3200S
037 424340-6 5.30 6.41
Conische Ring Dcs4600
038 181131070 2.48 3.00
Met.Schroef M5,5X16Mm Es3200S
039 266651-1 0.83 1.00
Borgmoer M5 Ps32 A
040 264044-6 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
041 168602-9
Geen informatie beschikbaar, niet bestelbaar
041A 168602-9
Carburateur Ea3200S A
041B 168849-5 82.76 100.14
Schroef 3X10 Hr2811 A
042 266421-8 0.83 1.00
Contactveer Ea3200S A
043 346290-4 2.84 3.44
Met.Schroef M5,5X16Mm Es3200S
044 266651-1 0.83 1.00
Kap Ea3200S
045 452023-8 3.12 3.78
Met.Schroef M5X20Mm Es3201S A
046 266607-4 0.83 1.00
Slangverbinder 90Gr Ea3200S
047 325938-1 2.84 3.44
Koelplaat Ea3200S
048 346306-5 2.71 3.28
Afstandbus Ps32 A
049 325939-9 1.18 1.43
Uitlaatpakking Ea3200S A
050 346304-9 1.67 2.02
Met.Schroef M5X16Mm Es3200S A
051 266605-8 0.98 1.19
Uitlaat Ma3200S
052 168604-5 42.83 51.82
Vonkenvanger Ea3200S*
053 346294-6 0.83 1.00
Met.schroef M5x40mm ES3201S
054 266606-6 0.83 1.00
Met.Schroef M5X16Mm Es3200S A
055 266605-8 0.98 1.19
Geen informatie beschikbaar, niet bestelbaar
056 195759-3

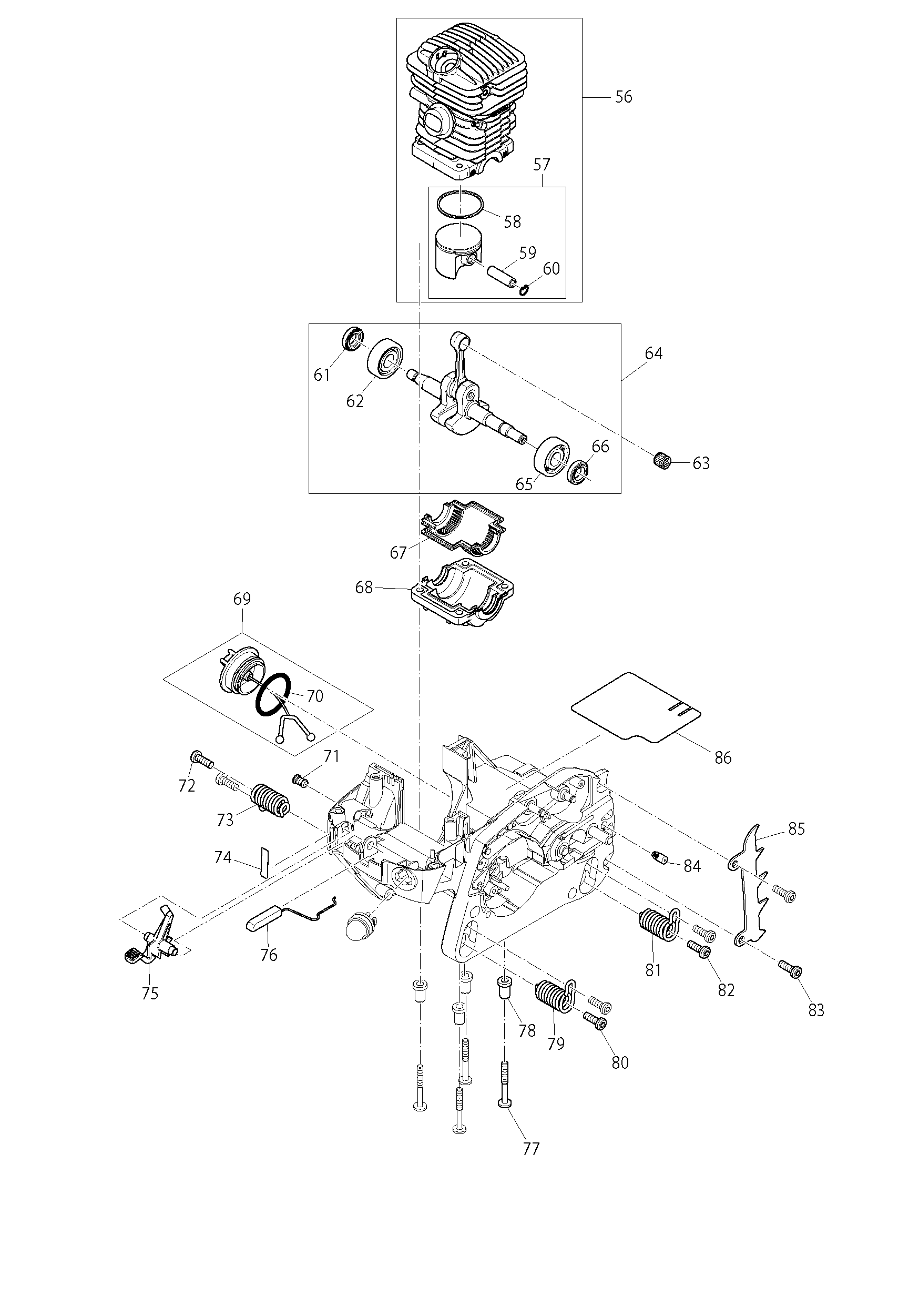

Zuiger Ea3200S
057 195760-8 12.80 15.49
Zuigerveer Ea3200S
058 325991-7 5.98 7.24
Zuiger Pen Ps32
059 325992-5 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
060 233988-1
Keerring 12 Ea3200S A
061 213084-1 1.39 1.68
Kogellager 6201 P
062 211109-5 4.45 5.38
Naaldlager 810 Ps32
063 212086-4 5.09 6.16
Krukas Ea3200S A
064 197539-3 30.70 37.15
Kogellager 6201 P
065 211109-5 4.45 5.38
Keerring 12 Ea3200S A
066 213084-1 1.39 1.68
Krukaspakking Ea3200S A
067 424872-3 3.12 3.78
Karterdeksel Ps32*
068 318633-0 2.71 3.28
TANKDOP ASSY EA3201S A
069 168823-3 2.71 3.28
O-Ring 29,5Mm A
070 213831-0 0.83 1.00
Stop Ps32 *
071 452727-2 0.83 1.00
Met.Schroef M5,5X16Mm Es3200S
072 266651-1 0.83 1.00
Drukveer 12 Ea3200S A
073 234189-4 0.83 1.00
Indicatielabel Ea3200S A
074 816917-5 2.71 3.28
Chokehendel Ea3200S
075 452025-4 2.84 3.44
Gasstang Ea3200S A
076 452022-0 1.18 1.43
Tapschroef 5X40Mm Es3201S A
077 266608-2 1.02 1.23
Bus 6Mm Ps32
078 325946-2 0.83 1.00
Drukveer 12 Ea3200S A
079 234189-4 0.83 1.00
Met.Schroef M5,5X16Mm Es3200S
080 266651-1 0.83 1.00
Drukveer 12 Ea3200S A
081 234189-4 0.83 1.00
Met.Schroef M5,5X16Mm Es3200S
082 266651-1 0.83 1.00
Met.Schroef M5,5X16Mm Es3200S
083 266651-1 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
084 010245030
Boomaanslag Ea3200 *
085 346301-5 9.24 11.18
Hitteschild Ps32
086 346385-3 2.71 3.28

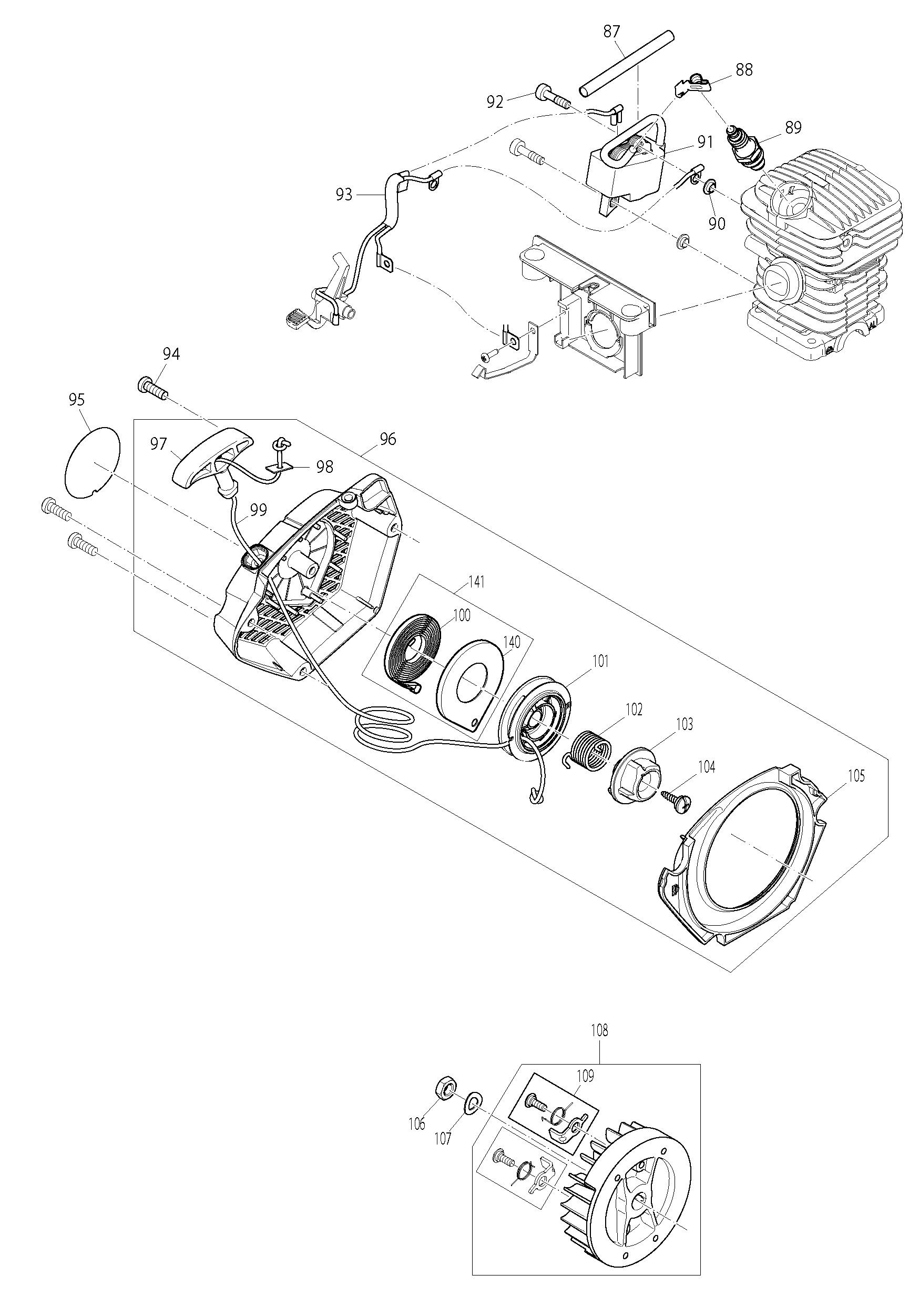

Isolatiepijp Ps32 P
087 444029-0 1.18 1.43
Geen informatie beschikbaar, niet bestelbaar
088 346445-1
Bougiedop Ps35Ctlc A
088A 424522-0 5.71 6.91
Geen informatie beschikbaar, niet bestelbaar
088A1 326210-4
Geen informatie beschikbaar, niet bestelbaar
089 965603030
Isolatiering Ea3200S A
090 452670-5 0.83 1.00
Ontsteking Ea3200S A
091 126270-4 48.40 58.56
Torx Schroef M5X20Mm Ps35C A
092 266472-1 0.98 1.19
Kabel Cpl Ea3201S A
093 168601-1 2.71 3.28
Met.Schroef M5,5X16Mm Es3200S
094 266651-1 0.83 1.00
Label Ea3201S
095 891901-1 2.71 3.28
STARTINRICHTING EA3200S A
096 161328-2 19.23 23.27
Startgreep Ps350/42
097 195160070 4.14 5.01
Schijf Ea4300F
098 195160080 0.98 1.19
Startkoord 3.0Mmx 85Cm
099 021164010 4.67 5.65
Geen informatie beschikbaar, niet bestelbaar
100 234252-3
Geen informatie beschikbaar, niet bestelbaar
101A 195160040
Schijf Ea3200S
101B 455919-2 3.54 4.28
Torsieveer 20Mm Ea3200S A
102 234253-1 2.71 3.28
Starterwiel Dcs3410/Th
103 170160780 3.96 4.79
Schroef Ps350/420*
104 195160010 0.98 1.19
Luchtgeleideplaat Ea3200 *
105 452026-2 2.02 2.44
Geen informatie beschikbaar, niet bestelbaar
106 264022-6
Veerring 8mm EA3201S A
107 267822-3 0.83 1.00
Vliegwiel Ps32 A
108 140480-9 12.80 15.49
Pal Ea3200S A
109 195761-6 2.10 2.54

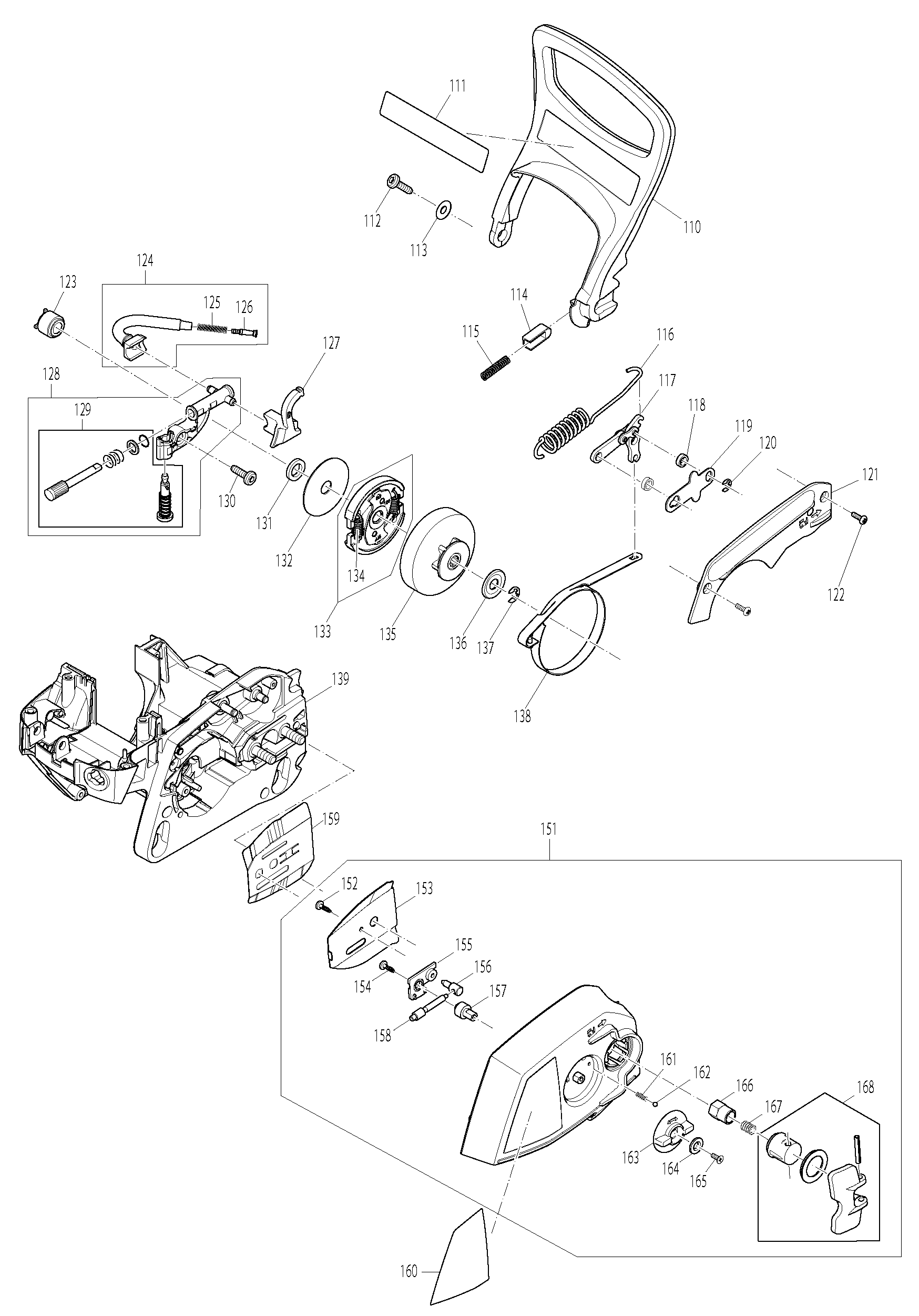

Handbescherming Ea3501S A
110 165213051 6.38 7.72
Waarschuwingslabel EA3201S A
111 810075-9 2.71 3.28
Met.Schroef M4,7X16 Es3200S *
112 266627-8 0.83 1.00
Sluitring 5 Hr4011C
113 267066-5 0.83 1.00
Geleider Ea3200S *
114 313212-9 0.83 1.00
Drukveer 6 Ea3201S A
115 234210-9 0.83 1.00
Trekveer Ea3501S
116 165213120 1.39 1.68
Tussenplaat Ps460 A
117 163500-2 11.64 14.08
Bus 6Mm Ps32 A
118 325947-0 0.83 1.00
Tussenplaat Es3200S A
119 346299-6 0.83 1.00
Stopring E-4
120 961011-9 0.83 1.00
Afdekkap Ea3200S P
121 452033-5 1.24 1.50
Schroef 3X10 Hr2811 A
122 266421-8 0.83 1.00
Pomp Aandrijving Ea3200S A
123 452035-1 5.06 6.12
Olieleiding Cpl. Dcs4600 A
124 181245300 9.24 11.18
Drukveer 6mm EA3201S/DUC355 A
125 234207-8 0.83 1.00
Zuigkop DUC355/EA3201S A
126 452666-6 0.83 1.00
Oliedrukleiding Ps32 A
127 424342-2 2.84 3.44
Niet meer leverbaar, geen vervanging
128 161346-0
Geen informatie beschikbaar, niet bestelbaar
129 195872-7
Met.Schroef M4,7X16 Es3200S *
130 266627-8 0.83 1.00
Revet 10Mm Ea3201S A
131 267430-0 0.83 1.00
Carr.Ring 10Mm Ea3201S A
132 267431-8 0.83 1.00
Koppeling Cpl Ps32 A
133 168607-9 23.06 27.90
Koppelingsveer Ea3501S
134 165184020 1.00 1.21
Koppelingstrommel EA3200 A
135 140M30-8 15.60 18.88
Geen informatie beschikbaar, niet bestelbaar
136 267451-2
Niet meer leverbaar, geen vervanging
137 259033-4
Remband Ea3200S P
138 346298-8 2.48 3.00
Motorhuis Ea3200A A
139 140A09-7 23.04 27.88
Geen informatie beschikbaar, niet bestelbaar
140 453784-3
Startveer Ps350/42 A
141 195160110 10.52 12.73
Kettingafdekkap Cpl Ea3201S A
151 142783-7 30.70 37.15
Tapschroef Pt3X10 A
152 266007-8 0.83 1.00
Geleideplaat Ea3200 A
153 346309-9 3.72 4.50
Tapschroef Pt3X10 A
154 266007-8 0.83 1.00
Afdekplaat Ea3200S A
155 417403-5 5.06 6.12
Afstel Pen Ea3201S A
156 324068-5 3.54 4.28
Tandwiel 17 Ea3200S A
157 226681-4 4.45 5.38
Spanbout 8 Dcs230T A
158 226534-7 11.82 14.30
Geleideplaat Dcs3501/4301 P
159 195213120 3.54 4.28
Indicatielabel Ea3201S A
160 892502-8 2.84 3.44
Drukveer 4 Uc30/35/4020A A
161 233033-2 0.83 1.00
Stalen Kogel 4 A
162 216008-6 0.83 1.00
Draaiknop Uc30/35/4020A A
163 419233-0 0.83 1.00
Sluitring 4 A
164 253874-0 0.83 1.00
Schroef M4 Uc30/35/4020A
165 915106-0 0.83 1.00
Moer M8X13Mm Ps32 A
166 264099-1 0.83 1.00
Drukveer 8 LF1000 P
167 231025-5 0.83 1.00
Vleugelbout EA3200S A
168 195764-0 7.22 8.74
Schroef Ea3201S
170 WJ00096166 1.66 2.01
Schroef Ea3201S
170A WJ00096166 1.66 2.01
Geen informatie beschikbaar, niet bestelbaar
170B ZJ17004010
Caburatr Afdekplaat Ea3501S *
171 ZJ00000004 13.82 16.72
Caburatr Afdekplaat Ea3501S *
171A ZJ00000004 13.82 16.72
Geen informatie beschikbaar, niet bestelbaar
171B ZJ0K017704
Geen informatie beschikbaar, niet bestelbaar
172 WJ00096369
Veer Ea3201S*
173 WJ00098356 1.00 1.21
Schroef Ea3201S *
174A WJ00096475 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
174B ZJ17103004
Choke Geleider Ea3201S
175A WJ00183519 1.99 2.41
Geen informatie beschikbaar, niet bestelbaar
175B ZJ00042706
Veer Ea3201S
176A WJ00983585 1.67 2.02
Geen informatie beschikbaar, niet bestelbaar
176B ZJ00013113
Gasstang Ea3201S
177A WJ00223556 9.24 11.18
Geen informatie beschikbaar, niet bestelbaar
177B ZJ0A011716
Veer Ea3201S
178A WJ00098494 1.66 2.01
Geen informatie beschikbaar, niet bestelbaar
178B ZJ00013039
Gasnaald Stat Ea3201S #
179A WJ01023908 7.22 8.74
Geen informatie beschikbaar, niet bestelbaar
179B ZJ00031706
Geen informatie beschikbaar, niet bestelbaar
180A WJ01024001
Geen informatie beschikbaar, niet bestelbaar
180B ZJ00030706
Veer Ea3201S
181 WJ00098404 1.99 2.41
Revet Ea3201S
182 WJ00136152 1.20 1.45
O-Ring Ea3201S A
183 WJ00016105 2.02 2.44
Chokehefboom Ea3201S
184A WJ00062150 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
184B ZJ00043701
Veer Ea3201S
185A WJ00983270 0.98 1.19
Geen informatie beschikbaar, niet bestelbaar
185B ZJ00019009
Afstel Geleider Ea3201S
186A WJ00166114 1.39 1.68
Geen informatie beschikbaar, niet bestelbaar
186B ZJ00020012
Pen Dcs230T *
187A WJ00014477 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
187B ZJ00021001
Vlotternaald Ea3201S
188A WJ00008282 7.22 8.74
Geen informatie beschikbaar, niet bestelbaar
188B ZJ00018004
Schroef Ea3201S
189A WJ00963226 1.00 1.21
Geen informatie beschikbaar, niet bestelbaar
189B ZJ14803006

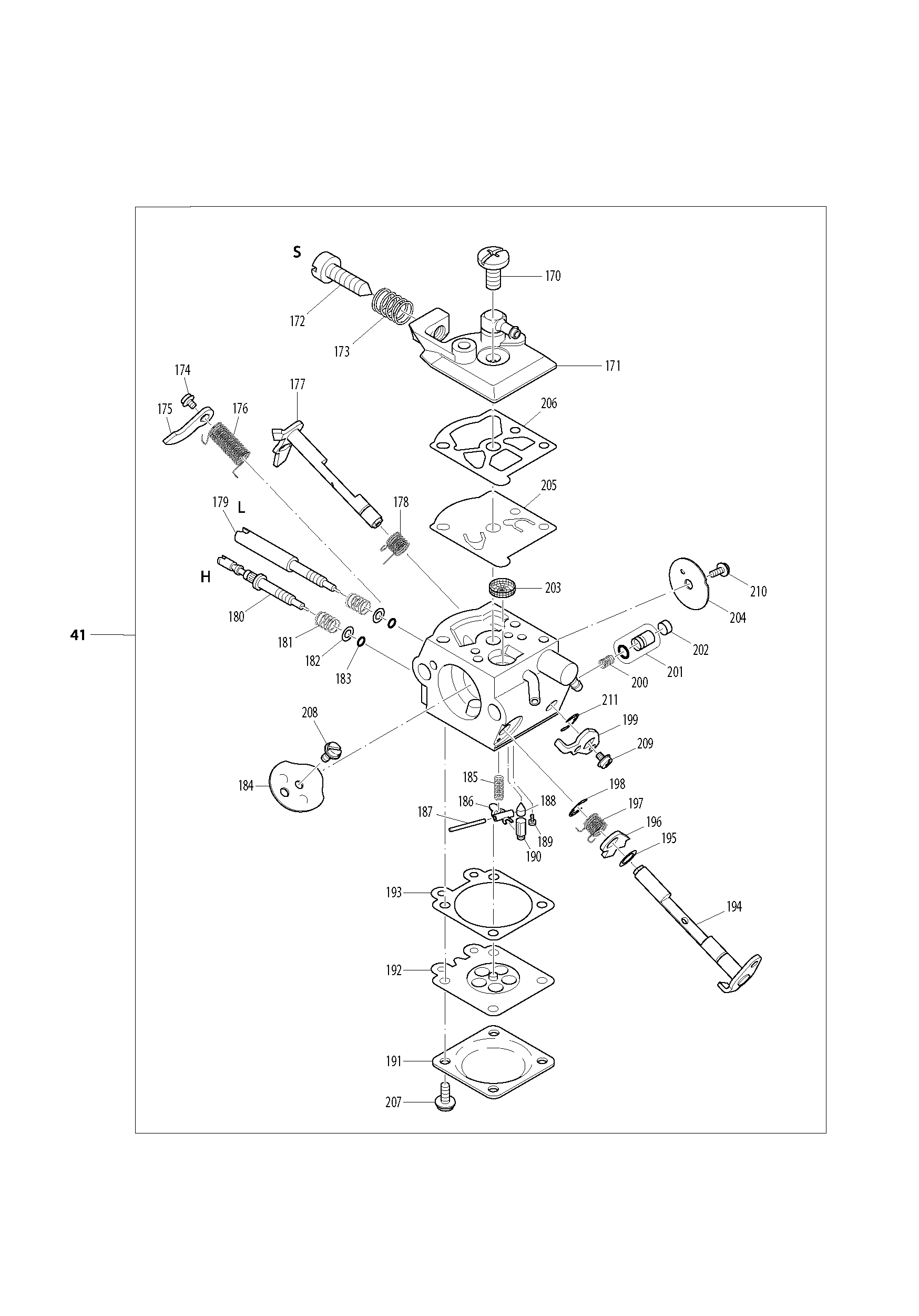

Carburateur Ea3200S A
190 168849-5 82.76 100.14
Deksel Ea3201S A
191A WJ00021158 2.10 2.54
Geen informatie beschikbaar, niet bestelbaar
191B ZJ00028704
Membraam A
192A ZJ00000013 7.57 9.16
Geen informatie beschikbaar, niet bestelbaar
192B ZJ0A015049
Pakking Ht2350/60D A
193A 442183-4 2.02 2.44
Geen informatie beschikbaar, niet bestelbaar
193B ZJ00016019
Chokestang Ea3201S
194A WJ00223784 12.19 14.75
Geen informatie beschikbaar, niet bestelbaar
194B ZJ0A041704
Revet Ea3201S
195A WJ00013690 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
195B ZJ00026037
Gashefboom Ea3201S
196A WJ00016682 2.38 2.88
Geen informatie beschikbaar, niet bestelbaar
196B ZJ00042703
Veer Ea3201S
197A WJ00983584 2.38 2.88
Geen informatie beschikbaar, niet bestelbaar
197B ZJ00013149
Borgring Ea3201S
198A WJ00001673 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
198B ZJ19510040
Gas Geleider Ea3201S
199A WJ00183366 3.54 4.28
Geen informatie beschikbaar, niet bestelbaar
199B ZJ00012705
Geen informatie beschikbaar, niet bestelbaar
200A WJ00983164
Geen informatie beschikbaar, niet bestelbaar
200B ZJ00054057
Geen informatie beschikbaar, niet bestelbaar
201A WJ00160511
Geen informatie beschikbaar, niet bestelbaar
201B ZJ0K053049
Stop Ea3201S
202A WJ00088229 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
202B ZJ00005048
Inlaatzeef Ea3201S A
203A WJ00014070 1.67 2.02
Geen informatie beschikbaar, niet bestelbaar
203B ZJ00004011
Gasklep Ea3201S
204A WJ00343439 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
204B ZJ00014040
Pompdiafragma Ea3201S
205A WJ00009589 3.54 4.28
Geen informatie beschikbaar, niet bestelbaar
205B ZJ00015050
Pomppakking Ea3201S
206A WJ00092225 2.36 2.86
Geen informatie beschikbaar, niet bestelbaar
206B ZJ00016033
Schroef Ea3201S
207A WJ00096589 1.66 2.01
Geen informatie beschikbaar, niet bestelbaar
207B ZJ17203006
Schroef Ea3201S *
208A WJ00096475 0.83 1.00
Schroef Carb Ea3501S
208B ZJ00000001 1.20 1.45
Schroef Ea3201S *
209A WJ00096475 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
209B ZJ17103004
Schroef Ea3201S *
210A WJ00096475 0.83 1.00
Schroef Carb Ea3501S
210B ZJ00000001 1.20 1.45
Borgring Ea3201S
211 WJ00001673 0.83 1.00
Bougiekap Ps32*
212 424519-9 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
213B ZJ0A001727
Geen informatie beschikbaar, niet bestelbaar
214B ZJ0A007710
Geen informatie beschikbaar, niet bestelbaar
215B ZJ00052019
Geen informatie beschikbaar, niet bestelbaar
216B ZJ00009030
Geen informatie beschikbaar, niet bestelbaar
217B ZJ00004002
Geen informatie beschikbaar, niet bestelbaar
140980-9 140980-9
Stootbuffer EA3200S A
424173-9 424173-9 1.18 1.43

Er bevinden zich 0 artikelen in uw winkelwagen.
